Автор Тема: Как конвертировать БП сервера в мощный 12\24V блок питания зарядника  (Прочитано 22463 раз)

0 Пользователей и 1 Гость просматривают эту тему.

ppi1

Знакомый по случаю презентовал БП со списанного сервера Proliant ML350 . Блок питания имеет мощность 725W, выдает 60А по 12v, весит 2,15кг, предназначен для работы в режиме горячей замены, имеет нестандартную колодку выходных контактов.

* IMG_4716.jpg (74.96 кБ. 1048x698 - просмотрено 737 раз.)


* IMG_4698.jpg (139.15 кБ. 1231x896 - просмотрено 634 раз.)


* IMG_4719.jpg (94.25 кБ. 746x949 - просмотрено 792 раз.)

Снял вентилятор в поисках маркировки контактов, но ничего не увидел

* IMG_4726.jpg (122.37 кБ. 913x1130 - просмотрено 836 раз.)


* IMG_4727.jpg (145.94 кБ. 971x870 - просмотрено 953 раз.)


* IMG_4706.jpg (72.54 кБ. 1112x848 - просмотрено 728 раз.)


Очень хочется приспособить его как источник питания для моего зарядника Turnigy  6 10А 200W. Чтобы заряжать им хоббикинговские Lipo-котлеты и сборки 5-6S током 10А надо на вход зарядника подавать 250вт (21А по 12V), а имеющийся сейчас у меня компьютерный БП АТХ выдает только 13А по 12V.
Подскажите  мне какие контакты замкнуть чтобы запустить этот БП и с каких контактов снять +\- 12V. Поиск в гугле по номерам модели PS-3701-1, 365063-001, 345875-001 не помог выяснить распиновку разьема. Или дайте ссылку на ресурс который поможет решить эту проблему.

« Последнее редактирование: 09 Дек 2012 в 20:37 от ppi1 »

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

ppi1

Гугль помог найти ответ на модельном форуме РЦГРУПП.

Закоротив 2й и 4й узкие пины , БП запустится. Осталось припять коннекторы и халявный мощный БП 725W (12v x 60A) будет в моем распоряжении.
Может питать сразу 2 мощных 360W Hiperion.

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

ppi1

Приятель припаял коннекторы к выходу БП

* IMG_4803.jpg (327.94 кБ. 2592x1944 - просмотрено 1008 раз.)


Теперь я готов заряжать параллельные сборки котлет 4S-5s 10амперным током.

* IMG_4807.jpg (148.98 кБ. 1291x766 - просмотрено 838 раз.)


Вот только не могу определиться какой акуумулятор мне собирать. Хочу в дополнение к имеющемуся 10Ач 36-вольтовому аккуму иметь дополнительный(резервный ) 10ач аккум из Lipo-котлет не для увеличения скорости, а расширения дальности безпедальных поездок. Наиболее экономичный вариант собрать аккум 44,4 вольтовый 12S2P из 6 народных котлет 5000мач 4s1p. Вопрос заключается в том что не потребуется ли доработка 15амперного нонеймовского контроллера, с чем я сам не справлюсь. Или не заморачиваться и собрать
Аккум немного подороже  37вольтовый 10s2р из 4х хоббикинговских котлет 5000мач 5s1p. Кто бы посоветовал.
Кстати, если кто-либо может достать-купить по бросовой цене серверные БП, рекомендую посетить странички
http://www.rcgroups.com/forums/showthread.php?t=1292514
http://www.rcgroups.com/forums/showpost.php?p=11639297&postcount=1
Там вы найдете информацию как конвертировать туеву хучу серверных БП в мощные БП мощных зарядок.
« Последнее редактирование: 23 Авг 2012 в 13:51 от ppi1 »

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

delvin

  • Неравнодушный
  • **
  • Репутация:
    +6/-1
  • :
    28
    8
  • Сообщений: 109
  • Киров
  • В движении
  • Оффлайн Оффлайн
    • Награды
Может ктонебуть знает как запустить IBMовский БП сервера ARTESYN 7000758-0000
или подскажет где на него pdfку взять?

Lion

  • Старожил
  • *****
  • Репутация:
    +332/-7
  • :
    672
    1879
  • Сообщений: 7724
  • Москва, Медведково
  • 20mOm? 40? ха! 326 at -1°
  • Оффлайн Оффлайн
    • Канал на YouTybe
    • Награды
Чукча не читатель, чукча писатель. Поднимите глаза парой строчек выше - там даны две ссылки на забугорные форумы со схемами включения всего, что удалось активировать методом тыка\по документации

50сс скут --> 500w скут --> 70сс скут --> 1Kw @ 1Kwh вел --> 4Kw @ 2Kwh вел --> 6Kw @ 4Kwh мопед (Проект "Луноход")

ppi1

Может ктонебуть знает как запустить IBMовский БП сервера ARTESYN 7000758-0000
или подскажет где на него pdfку взять?
Нашел как запустить?
Если не нашел, то вот как - закоротить пин А1 (1й левый пин-коротышку в нижнем ряду) и D3 (3й пин слева в верхнем ряду).
http://www.rcgroups.com/forums/showthread.php?t=1207445&highlight=artesyn+7000758+0000
Получишь на выходе 42A по +12V


« Последнее редактирование: 09 Дек 2012 в 19:09 от ppi1 »

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

delvin

  • Неравнодушный
  • **
  • Репутация:
    +6/-1
  • :
    28
    8
  • Сообщений: 109
  • Киров
  • В движении
  • Оффлайн Оффлайн
    • Награды
Может ктонебуть знает как запустить IBMовский БП сервера ARTESYN 7000758-0000
или подскажет где на него pdfку взять?
Нашел как запустить?
Если не нашел, то вот как - закоротить пин А1 (1й левый пин-коротышку в нижнем ряду) и D3 (3й пин слева в верхнем ряду).
http://www.rcgroups.com/forums/showthread.php?t=1207445&highlight=artesyn+7000758+0000
Получишь на выходе 42A по +12V
Сасибо.
Но меня уже носом ткнули постом выше такчто разобрался уже заряжаю вовсю.

ppi1

Конец года, во многих конторах срочно осваивают средства, списывают устаревшую и не очень компьютерную технику и закупают новую.
Позвонил приятель, не нужен ли БП со списанного сервера IBM xSeries x3650 -  835Wt [Artesyn] 7001138-Y002.  Забрал, мамочки мои - он выдает 69A по +12V,
а весит всего 1254гр

* IMG_5416.jpg (103.49 кБ. 1200x900 - просмотрено 807 раз.)


* IMG_5486.jpg (135.69 кБ. 1200x900 - просмотрено 737 раз.)

Уже нашел как его запустить, закоротив 3й и 4й пин, если кому интересно подробнее здесь - http://www.rcgroups.com/forums/showpost.php?p=20400391&postcount=1114

* IBM 835w 7001138-Y000.jpg (215.12 кБ. 1200x1200 - просмотрено 1308 раз.)



донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

ppi1

Стою перед выбором мощной  (св. 500W) интеллектуальной модельной зарядки для литиевых аккумуляторов. Одновременно, имея в уме параметры необходимого для них мощного блока питания и понимая, что б\у серверные БП являются экономичным (а для особо удачливых холявным) решением. Однако, как выяснилось, модельные зарядки могут выдать максимальную мощность только при входном напряжении от15 до 30в (в зависимости от модели). Становится актуальным вопрос в последовательном соединении 2х одинаковых серверных БП чтобы получить выходное напряжение 24 и удвоенную выходную мощность.
Собственно упомянутый мной выше серверный БП состоит из 2х БП соединенных через специальную плату , и под управлением софта сервера работает один, 2й в резерве, автоматом включается при аварии первого.
Из этих 2х БП, последовательно их соединив , я могу получить 24вольтовый  мощностью 1670вт (12.1х2х69).
От него можно будет свободно запитать на полную мощность сразу 3шт 550вт\20А Hyperion1420i-NET3 или 3шт 600вт\15А FMA Cellpro 10XP или 2шт 1000вт\30А iCharger 3010B, ну а IMax-6 можно дюжину подвесить.
Погуглил интернет на предмет как это сделать безопасно для себя и окружающих.
Оказывается на западе это тема очень востребована, предлагается много способов и решений.
Вот в частности, очень информативная статья, с рядом иллюстрированных примеров серверных БП нескольких моделей- http://www.tjinguytech.com/my-projects/diy-24v-47a
Здесь рассматриваеются альтернативные варианты разрыва заземления от переменной сети на корпус в одном из БП - http://www.rcgroups.com/forums/showthread.php?t=1170241
и разрыва соединения  на корпус минусового выхода 12в  -
http://www.rcgroups.com/forums/showpost.php?p=14382202&postcount=183
Здесь поляк детально иллюстрирует как соединить 2 БП и одновремено запитывать потребителей от 12 и 24в - http://www.rcgroups.com/forums/showpost.php?p=21180440&postcount=538
Ввиду слабости знания физики вопроса, противоречивых предложений забугорных умельцев, а также кривого гуглеперевода я смог лишь понять что предлагают отсоединить от корпуса на одном из БП АС-землю, или наоборот DC-землю, кто говорит изолировать корпуса друг от друга, кто говорит не надо, но все предупреждают что ДЕЛАЙ ВСЕ ЭТО НА СВОЙ СТРАХ И РИСК.
А что думают гуру электротранспорта на этот счет.  Кто может понятно и просто изложить решение проблемы здесь или в отдельном справочном иллюстрированном посте, доступном  для чайников со средним образованием.
Собственно интересует как последовательно соединить 2 12вольтовых серверных БП, чтобы к ним можно было подключить одновременно несколько потребителей по 24 и\или 12в, и чтобы не пи...дануло.
Как запустить отдельный конкретный серверный БП изложено в предыдущем посте.

Для тех кто хочет определить какой мощности необходим модельный зарядник и отдельный БП к нему, для зарядки аккумов разной емкости и химии токами рейтинга 0.5С, 1С, 2С и т.д. рекомендую калькулятор
http://www.progressiverc.com/chargingdemand

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

acyd

  • Старожил
  • *****
  • Репутация:
    +71/-0
  • :
    1217
    710
  • Сообщений: 3313
  • Хлынов=Вятка=Киров
  • Кот-терминатор
  • Оффлайн Оффлайн
    • Награды
Ввиду слабости знания физики вопроса, противоречивых предложений забугорных умельцев, а также кривого гуглеперевода я смог лишь понять что предлагают отсоединить от корпуса на одном из БП АС-землю, или наоборот DC-землю, кто говорит изолировать корпуса друг от друга, кто говорит не надо, но все предупреждают что ДЕЛАЙ ВСЕ ЭТО НА СВОЙ СТРАХ И РИСК.
Ас - земля - третий провод, идущий в проводке до щитка, обычно в маломощных приборах его не подключают - работают без заземления, что не страшно, а вот стиральная машина уже бьется током.
Горе-электрики его зануляют еще на щитке - ноль и землю объединяют, тем самым нарушая технику безопасности.
Dc земля - минус постоянного тока. В схемотехнике блоков питания эти земли как правило объединены и заведены на корпус, чтобы не было помех. Чтобы их разорвать надо использовать розетку или вилку без заземления и изолировать корпуса блоков друг от друга.
Страх и риск есть, поскольку мощность у вас приличная. Я так соединял ноутбучные импульсные зарядки - три по 200w, в итоге 600w 66в в общем корпусе из поликарбоната, блок создает помехи теле-радиовещанию и возможно сотовой/блютуз/wifi связи. Хочу обернуть его фольгой и заземлить его, но это не критично.

Scott Octane FAT Bafang crank drive BBS02 500w 6fet 3077@2kW 15s 6p LGHE2

ppi1

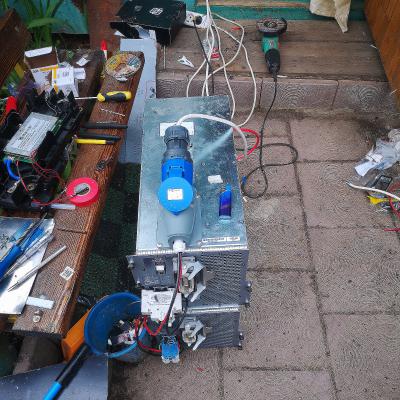

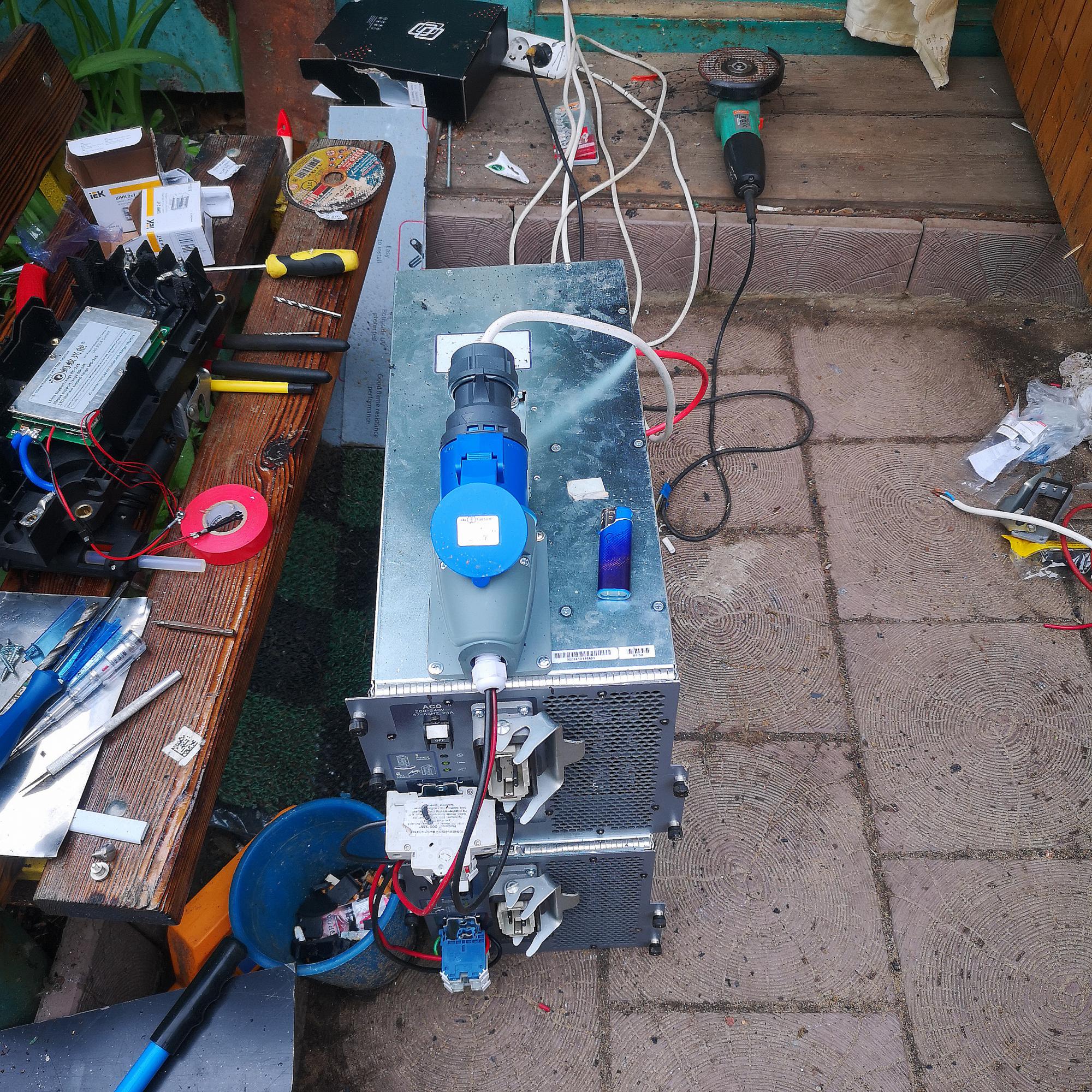

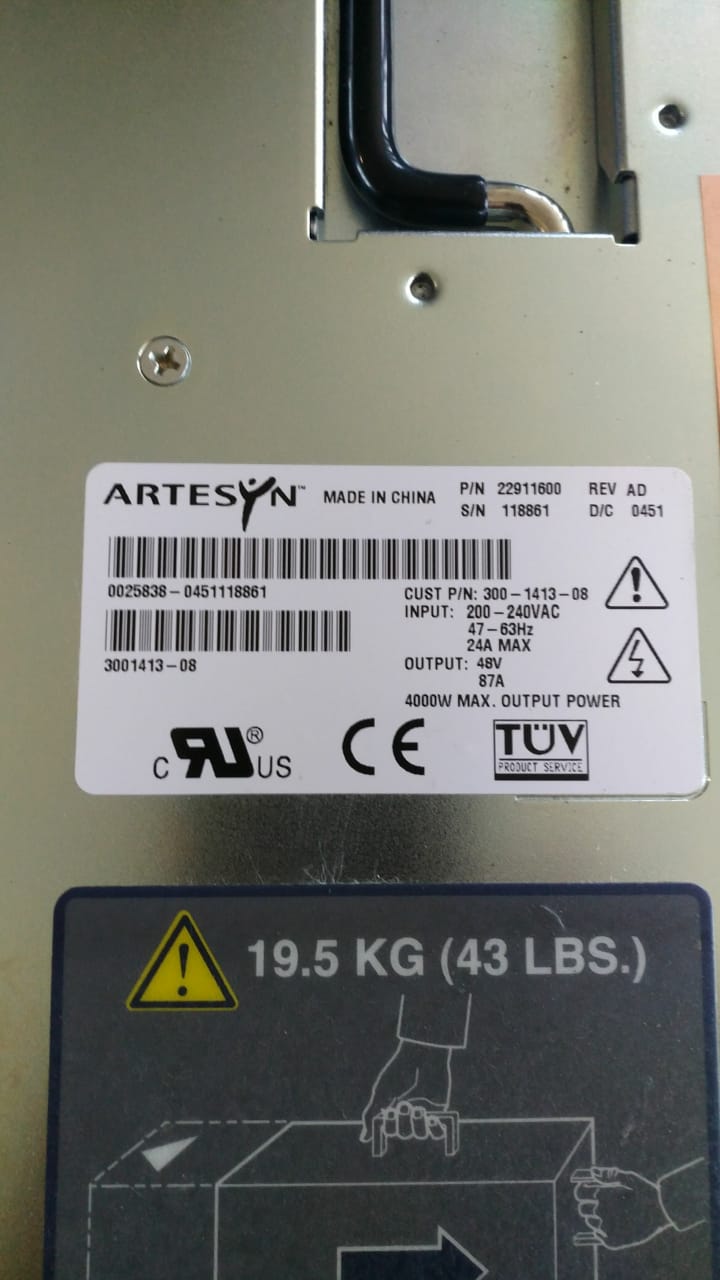

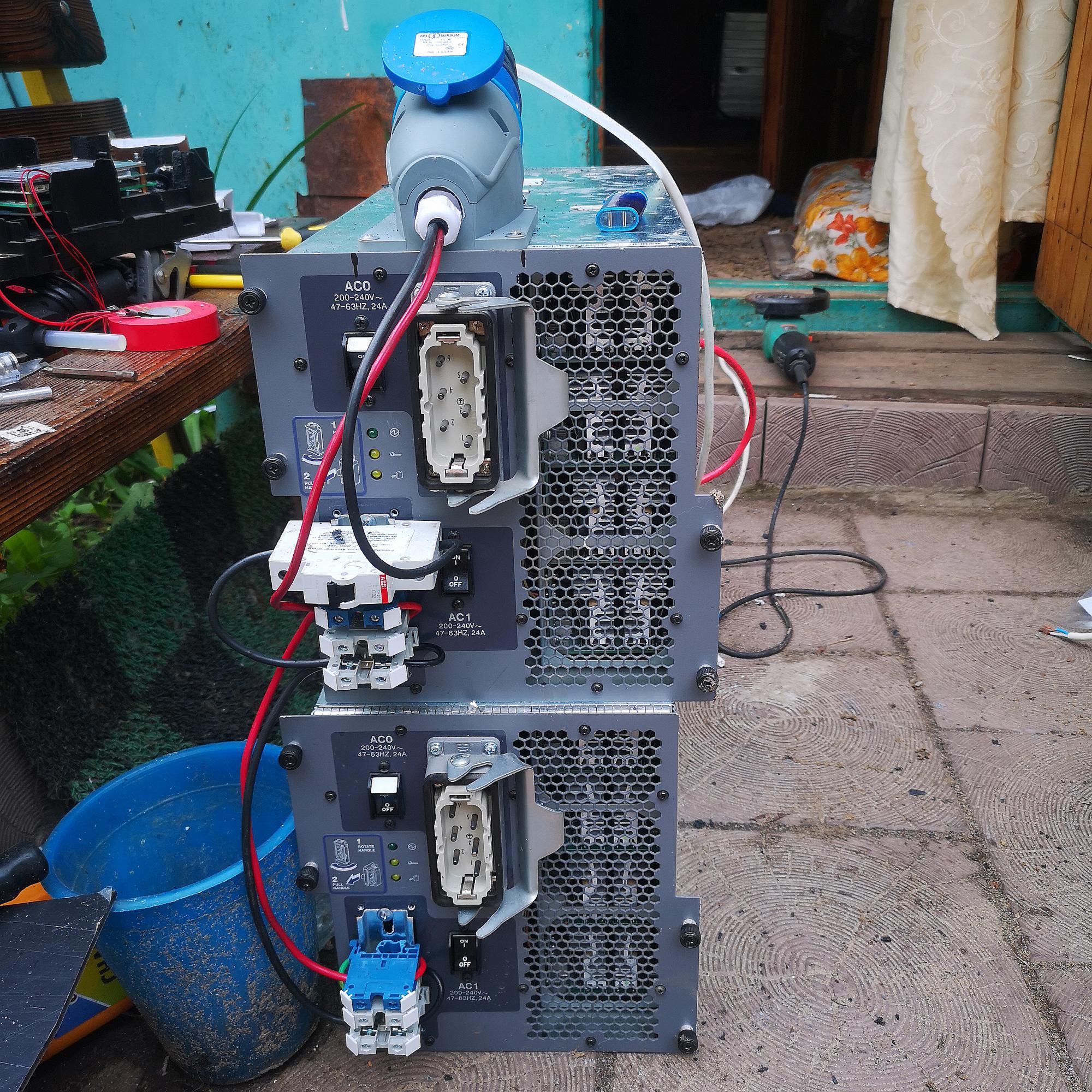

Логически завершая свой предыдущий пост выкладываю  фото получившегося 12\24в 1670вт БП из 2х серверных блоков.

* IMG_6093.jpg (438.91 кБ. 1296x972 - просмотрено 1024 раз.)


* IMG_6099.jpg (319.88 кБ. 840x1255 - просмотрено 914 раз.)

К нему напрямую  можно подключить зарядник по 12 или 24в, одновременно 2 зарядника по 12в, или один по 24в , а другой по 12в.
Ну и через разветвители потянет до дюжины таких маломощных зарядников как Imax.
Вентиляторы шумят, ведь сервера не любят тишину  :-)

донор: Stels Navigator 310 | акк: 36V10AH Headway 38120 LiFePO4 | мк: QQ-128Front 500W| контроллер: NN 15А

Segun

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    1
    1
  • Сообщений: 2
  • Омск
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
Добавлю свои 5 копеек, на радостях запуска БП.
 Попался серверный бп

* HP-R650FF3 .jpg (49.88 кБ. 640x400 - просмотрено 3006 раз.)

HIPRO HP-R650FF3 (+12v 54a, +5Vsb 3A)  с типовухой раскрытой в инете (вспученные 100мкф 35в + для профилактики парочка 4,7мкф 50в на вертикальной платке). Но вот как запустить HP-R650FF3 (кроме нажатия кнопки тест) в инете нигде нет.
 Короче после очень долгих поисков оказалось что он взаимозаменяем с APP4650WPSU . Отсюда выходим на сервер где он применяется SC5299BRP , ну и на других тож. В инете есть на оф. сайте есть pdf шасси сервака, где и нашел распиновку.
+12V          (1) (2) +12V
.......................
GND           (19) (20) GND
.......................
5VSB          (37) (38) A0
SDA           (39) (40) +12V Sharing
PS_KILL      (41) (42) POK
PS_ON_CTL (43) (44) -PS_Present
FAN_TACH   (45) (46) VIN_GOOD_OUT
SCL            (47) (48) -OVER_TEMP

По сигналм тож всё глухо в инете. Помог метод "научного тыка".
Незнаю как можно накоротко, но через резисторы 100 ом PS_KILL , PS_ON_CTL  (их оба на GND) БП запустился.
 При включении 220в, надо любой из этих двух сигналов переподключить на GND. :-)
  И на всяк случай включаю с нагрузкой по шине 12в, а то импульсные ИБП не любят недогруз.
P.S. предпологаю что
  FAN_TACH  -импульсы скорости с вентилятора
  POK  -сигнал на материнку что БП включился и Uвых в норме
 A0, SDA, SCL  -шина I2C
 -OVER_TEMP  -инфа о температуре
« Последнее редактирование: 28 Мар 2013 в 12:35 от Segun »

ext

  • Наш человек
  • ***
  • Репутация:
    +8/-0
  • :
    34
    35
  • Сообщений: 278
  • Москва, Красногорск
  • рисую короб для АКБ
  • Оффлайн Оффлайн
    • Награды
Логически завершая свой предыдущий пост выкладываю  фото получившегося 12\24в 1670вт БП из 2х серверных блоков.
[ Вложение потерялось ]
[ Вложение потерялось ]
К нему напрямую  можно подключить зарядник по 12 или 24в, одновременно 2 зарядника по 12в, или один по 24в , а другой по 12в.
Ну и через разветвители потянет до дюжины таких маломощных зарядников как Imax.
Вентиляторы шумят, ведь сервера не любят тишину  :-)
Вечер добрый,  . Тоже озаботился приобретением БП для зарядки через mini-e контроллер. Комповый блок 12V не тянет.
Придумал соединить последовательно 3 серверных блока AcBel API3FS25 585w 12V49A (ибо дешего) =)

Расскажите что вы сделали с теми двумя блоками? Как вы отсоединили клему заземления(желтый провод??) от второго блока питания?

На RC и прочих пишут что надо отсоединять землю, от всех верхних блоков питания (а если их будет четыре? =). А какой из ваших верхний?

KROSS A3(2012), Mini-E + Max-BMS(16s), 60V45V5Ah72V10Ah60V20Ah (Оплакиваю вторую убитую мной котлетину) вместе с первой), MAC T10(310200А_201303•S2). 72км/ч, по прямой, 81,5 со средней горки. (дальше очкую :-)
Усилители дропаутов, делают тут - Гидрорез, сварка, мехобработка, конструирование.

acyd

  • Старожил
  • *****
  • Репутация:
    +71/-0
  • :
    1217
    710
  • Сообщений: 3313
  • Хлынов=Вятка=Киров
  • Кот-терминатор
  • Оффлайн Оффлайн
    • Награды
в блоках заземление по входу соединено с минусом по выходу обычно желто-зеленым проводом на корпус. Вот их и надо убрать во всех бп кроме первого (у него земля входа и - постоянки будут равны) и изолировать корпуса друг от друга, т.к у каждого последующего блока на корпусе напруга будет равна сумме предыдущих. И мокрыми руками лучше первый и последний корпус не трогать одновременно.

Scott Octane FAT Bafang crank drive BBS02 500w 6fet 3077@2kW 15s 6p LGHE2

ext

  • Наш человек
  • ***
  • Репутация:
    +8/-0
  • :
    34
    35
  • Сообщений: 278
  • Москва, Красногорск
  • рисую короб для АКБ
  • Оффлайн Оффлайн
    • Награды
Вот вам 2 комповых блока питания. Объясните пожалуйста несведущему, где там минус посаженный на землю?
В упор не вижу. Следовательно зачем отключать заземление? :-\

* DSC_0131.jpg (631.58 кБ. 1960x1102 - просмотрено 854 раз.)

* DSC_0128.jpg (630.79 кБ. 1960x1102 - просмотрено 589 раз.)

KROSS A3(2012), Mini-E + Max-BMS(16s), 60V45V5Ah72V10Ah60V20Ah (Оплакиваю вторую убитую мной котлетину) вместе с первой), MAC T10(310200А_201303•S2). 72км/ч, по прямой, 81,5 со средней горки. (дальше очкую :-)
Усилители дропаутов, делают тут - Гидрорез, сварка, мехобработка, конструирование.

Lion

  • Старожил
  • *****
  • Репутация:
    +332/-7
  • :
    672
    1879
  • Сообщений: 7724
  • Москва, Медведково
  • 20mOm? 40? ха! 326 at -1°
  • Оффлайн Оффлайн
    • Канал на YouTybe
    • Награды
Тестером попикай. На моем серверном корпус тоже звонится и на землю от 220 и на минус от 12. А это означает, что попытка вставить уже второй бп последовательно с первым в одру розетку гарантирует КЗ для первого из них (минус второго придет на минус первого через землю)

50сс скут --> 500w скут --> 70сс скут --> 1Kw @ 1Kwh вел --> 4Kw @ 2Kwh вел --> 6Kw @ 4Kwh мопед (Проект "Луноход")

ext

  • Наш человек
  • ***
  • Репутация:
    +8/-0
  • :
    34
    35
  • Сообщений: 278
  • Москва, Красногорск
  • рисую короб для АКБ
  • Оффлайн Оффлайн
    • Награды
А соединить через мощный диод? Плохая мысль? У меня где-то советские завалялись, здоровые такие, на радиаторах...
Хотя какой диод когда напряжение на корпусе. Ладно пофиг забыли. Корпуса изолирую просто и оторву землю от корпуса. Отпишусь сколькополучится взять от одного и от двух.

Наверное плохая, что то я не уверен что они 50А выдержат.
« Последнее редактирование: 18 Сен 2013 в 11:44 от ext »

KROSS A3(2012), Mini-E + Max-BMS(16s), 60V45V5Ah72V10Ah60V20Ah (Оплакиваю вторую убитую мной котлетину) вместе с первой), MAC T10(310200А_201303•S2). 72км/ч, по прямой, 81,5 со средней горки. (дальше очкую :-)
Усилители дропаутов, делают тут - Гидрорез, сварка, мехобработка, конструирование.

rav55

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    0
    0
  • Сообщений: 1
  • Казахстан
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
, Добрый день. У меня есть БП  IBM xSeries x3650 -  835Wt [Artesyn] 7001138-Y002. Я его запустил как Вы перемычкой он заработал напряжение на выходе 12,2В но ток выдаёт маленький, а при подключении лампы, из фары авто, срабатывает защита и он становится на блокировку, хотя комп.БП на 20А справляется с этой задачей на ура. Подскажите пожалуйста может я что-то не доделал.
