CROSSBOW или снова JOKER

Автор Stalker, 13 Июнь 2014 в 15:50

« назад - далее »

0 Пользователи и 1 гость просматривают эту тему.

Stalker

Доброго времени суток всем собратьям !
Предистория такая.
С предыдущей машинки мы выросли (она перешла к следующей хозяйке , итого 4-й сезон).
Полазав с дочкой на просторах инета , остановились на реверстрайке CROSSBOW.
Был извлечен из запасов китайский электроскутер , подаренный в свое время в виде мешка с запчастями .
Контруктор в виде торгового оборудования дополнил набор .
В результате на свет начал появляться JOKER - CROSSBOW.
2 места , 3 колеса , 200W 24V , 10 - 12 км/ч , колея 800мм
Можете ругать , но не бить ! :-)

Palarius

А как эта техника будет поворачивать?
Бери- всё то, что под рукой и не ищи себе другое!

Stalker

Цитата: Palarius от 13 Июнь 2014 в 16:40
А как эта техника будет поворачивать?
Передними колесами ! :-)
Поворотки в изготовлении , а так просто колея выставлена для размерности .

Palarius

Всё понял! Классно получается! Стенка трубы 0,9? Вес уже большой?
Бери- всё то, что под рукой и не ищи себе другое!

Stalker

Цитата: Palarius от 13 Июнь 2014 в 17:08
Всё понял! Классно получается! Стенка трубы 0,9? Вес уже большой?
С весом вроде как рано , я и не взвешивал .
Труба диаметр 25 , а стенка 1мм помоему .

Александр67

с торгового оборудования ты мастер городить!

Alex_mac

Красиво вышло, только вот с массой как??

Stalker

#7
Цитата: Александр67 от 13 Июнь 2014 в 21:09
с торгового оборудования ты мастер городить!
Это комплимент или ........ ? :-)

А насчет массы , так предыдущая весила 23кг вместе с акб .
Я ее свободно  один в багажник запихивал .

Александр67

Цитата: Stalker от 13 Июнь 2014 в 21:21
Цитата: Александр67 от 13 Июнь 2014 в 21:09
с торгового оборудования ты мастер городить!
Это комплимент или ........ ? :-)

А насчет массы , так предыдущая весила 23кг вместе с акб .
Я ее свободно  один в багажник запихивал .
я же говорю, мастак, мне лично нравится, 25-30 кг это очень мало для такой модели

Stalker

Максимально ухожу от сварочных работ , хотя все под рукой , и полуавтомат , и дуговая ,и аргон .
Просто тонкостенную чернушку не найти , а варить хромтрубу или городить электричку из водопроводки .......
Что одно  извращение , что другое .
Правда у моего товарища какойто хитрый полуавтомат и варит он им так , что зачищать ничего не надо .
Да и модернизировать джокерную конструкцию проще .

Тунгус

А как мебельные соединения ведут себя в процессе эксплуатации? Или их надо чем то контрить?
Большой Брат видит тебя!

Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя!

Мой проект.

Stalker

Цитата: Тунгус от 14 Июнь 2014 в 18:47
А как мебельные соединения ведут себя в процессе эксплуатации? Или их надо чем то контрить?
Предыдущая машинка катается 4-ый год

https://electrotransport.ru/index.php?action=dlattach;topic=4306.0;attach=28667;image

Ничего не разболталось кроме китайских колес (пришлось немного сваркой поработать)
Да и суперклей с анаэробным герметиком никто не отменял ! :-)

AS2

[user]Stalker[/user], по моему заложены ТТХ сильно заниженные. :)
Скорость для аппарата таких габаритов и посадки должна быть не менее 20 км/ч. Занизить максималку всегда можно, а вот запроектировать лучше сразу с запасом.

Stalker

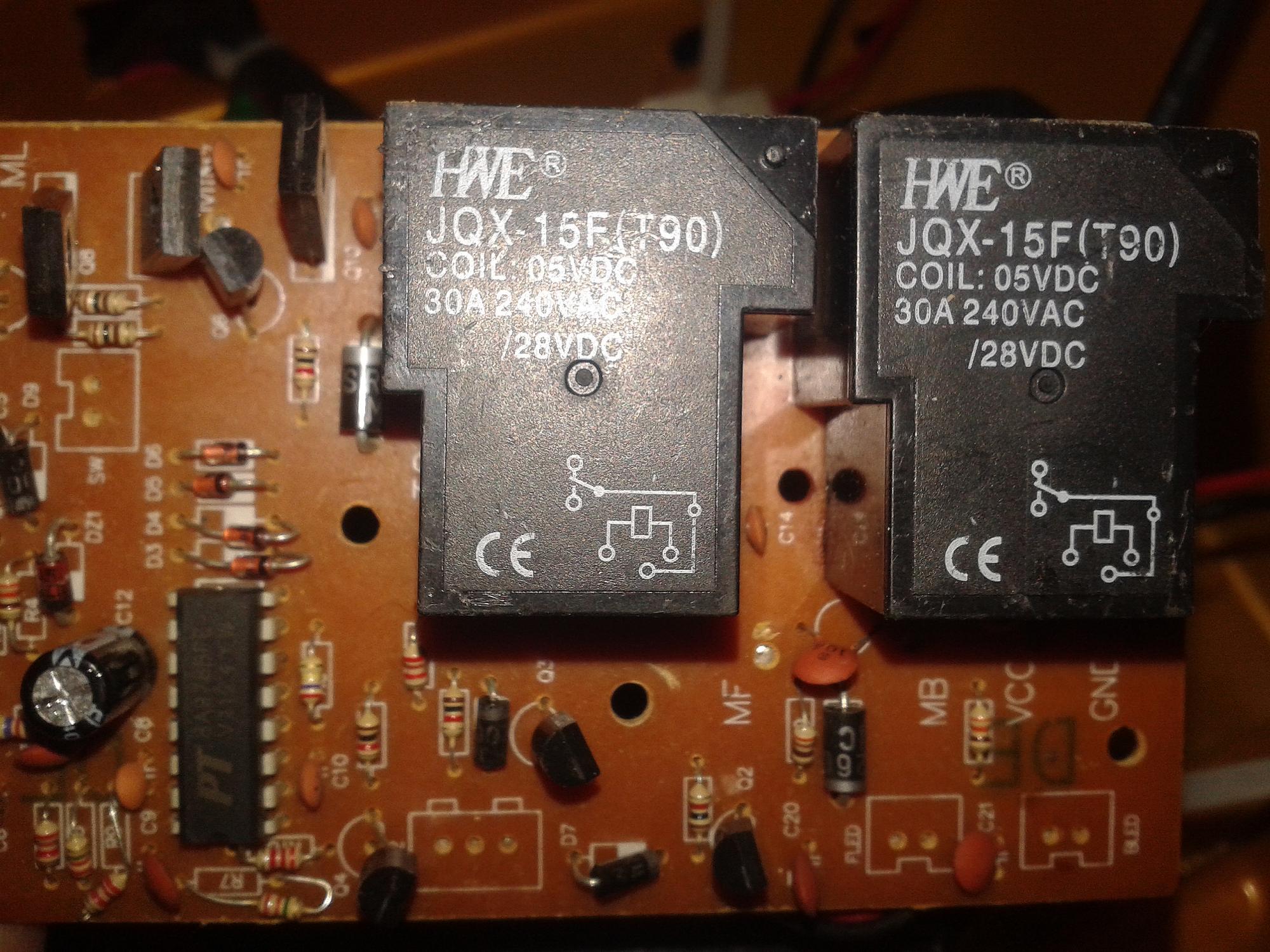

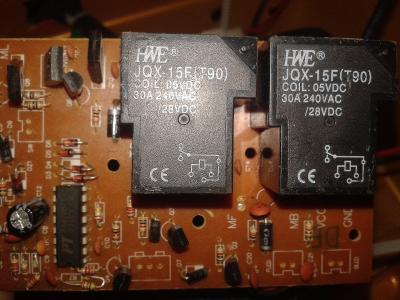

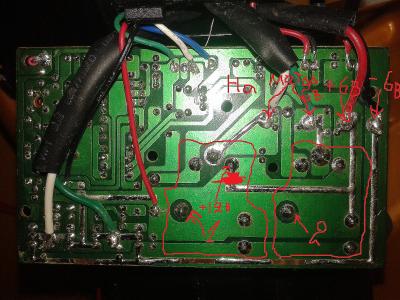

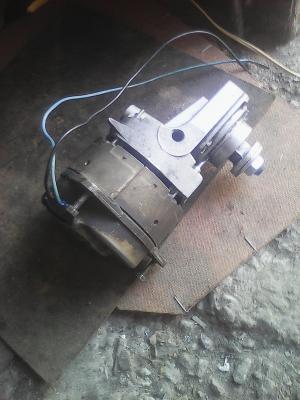

Заказал комплект 250W 24V с редуктором , регулятор скорости и ручки . Итого 4100 вместе с доставкой .
На выходе редуктора звезда под велоцепь .
Максималка определится размером ведомой (колесной) звезды .
Пока собираю переднюю подвеску.

AS2

[user]Stalker[/user], что за комплект? Коллекторник, или DD?
У моего младшего сейчас мотор от вентилятора охлаждения в пике выдает 15А на 24В. Это 360 Вт!!!
Прет как чумовой! только аккумуляторов на 11 Ач хватает на пару часов езды. :( Надо на Литий переходить, иначе на свинце очень тяжелый аппарат получится! Одному уже сейчас ворочить не удобно.

Stalker

#15
Цитата: AS2 от 20 Июнь 2014 в 11:21
[user]Stalker[/user], что за комплект? Коллекторник, или DD?
У моего младшего сейчас мотор от вентилятора охлаждения в пике выдает 15А на 24В. Это 360 Вт!!!
Это не прет , это жрет ! :-)
Понял одно - с вентиляторами надо завязывать , если только на безрыбье !
КПД ниже плинтуса , холстой ток больше чем у скутерного такой же мощности .
Коллекторная сторона висит на втулке .
Скутерный 200W почти такой же по массе и размерам как вентиляторный от 2108 на 120W.
В идеале OUTRUNNER с ДПР и литий , но это в идеале .
Да , заказал пока коллекторник .

Stalker

#16
Рама потихоньку приобретает законченные очертания .
Пришлось отказатьться от заднего моноамортизатора , буду ставить классическе 2 .
С трудом нашел кто сможет укоротить ступици передних колес и расточить новые посадочные под подшипники .
Установил спереди между сайлентблоками поперечные перемычки , возросла жесткость рамы.
Опредилилась конструкция шарнира задней вилки , для завершения вилка ждет мотор .
На фото задний амо и шарнир вилки ззакреплены в макетном варианте .

Stalker

Поект был прерван на некоторое время !
Теперь это выглядит вот так
