Доброго времени суток!

Мы с другом Валентином решили создать свою версию контроллеров светотехники и универсальных драйверов к ним.

Мы с ним используем свои электровелосипеды именно как транспортное средство для частых поездок по ПЧ, от этого вопрос безопасности для нас на первых местах.  Нас вдохновил замечательный проект "Геликон" на нашем пути, но естественно, мы решили не тупо все скопировать а внести что-то свое. Начали мы с драйвера на основе микросхемы HV9910B, потом появился бюджетный контроллер на простейшей логике  - bLight и наше основное изделие - контроллер на основе Arduino - aLight.
Контроллеры собираются вручную в Московском регионе, печатные платы заказываются на Российских заводах.

Сами контроллеры и драйвера бесполезны без исполнительных устройств, по этому  мы осуществляем переделку разных нужных устройств (типа фар и фонарей) с нашими контроллерами. Мы не интернет-магазин чисто по продаже фар и прочего китайского товара! Мы добавили их в наш ассортимент только для удобства конечного заказчика, желающего получить готовое решение и итоговую цену такого решения.

Замеры входной и выходной мощности наших драйверов:


Так получилось, что процессы разработки самих изделий и конкретные проекты по их применению, мы вели на нашем "домашнем" форуме www.electro-bike.ru
Ссылки на разделы:

Скрытый текст
http://www.electro-bike.ru/viewtopic.php?id=247   ветка с разработкой. Все технические вопросы - сюда или на почту или на ЛС тут и на нашем форуме.
Примеры исполнения в тестовых версиях: http://www.electro-bike.ru/viewtopic.php?id=264


Разработка драйвера http://www.electro-bike.ru/viewtopic.php?id=219
Проект bLight   http://www.electro-bike.ru/viewtopic.php?id=250
Для для желающих приобрести наши решения -  мы  создали небольшой интернет-магазинчик http://www.electro-bike.ru/shop
Но если кому-то спокойнее и удобнее общаться и заказывать тут,  мы готовы к обсуждению и дублированию заказов на этом форуме.

В большинстве случаев, каждый заказ будет выполнятся с индивидуальным подходом, с допиливанием под конкретного заказчика, и сроки исполнения  точно назвать не возможно. Это все же больше хобби чем коммерция.  :ah: По этому, никаких денег в предоплату мы не берем.  Передавать готовые изделия можем в Москве, Лобне  ;-D  , либо любая транспортная компания, почта, на взаимовыгодных условиях.


И не очень приятное -  но ценники там в долларах. Да, к сожалению. :-(  Продукт процентов на 80 собирается из импортных частей и себестоимость даже за время разработки удвоилась.   Если для изготовления заказа, все есть в наличии у нас и он доступен к покупке на нашем интернет-магазине, то в момент покупки цена фиксируется рублевая  и больше меняться для вас не будет.

Для участников этого форума действует скидка 10% на все товары. Достаточно сообщить  в этой ветке о своем заказе. :wow:
« Последнее редактирование: 29 Июн 2015 в 08:59 от atred »

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды

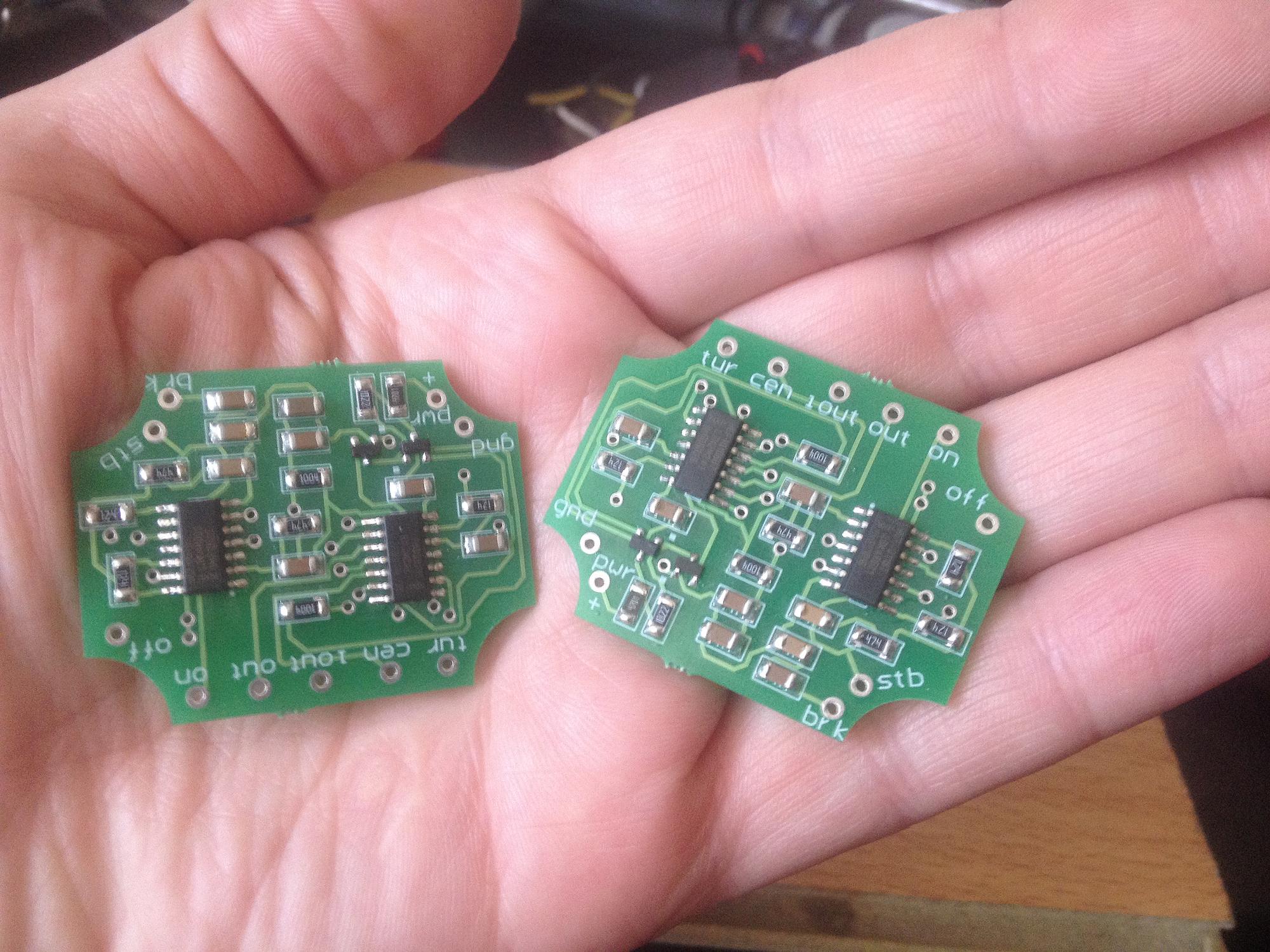

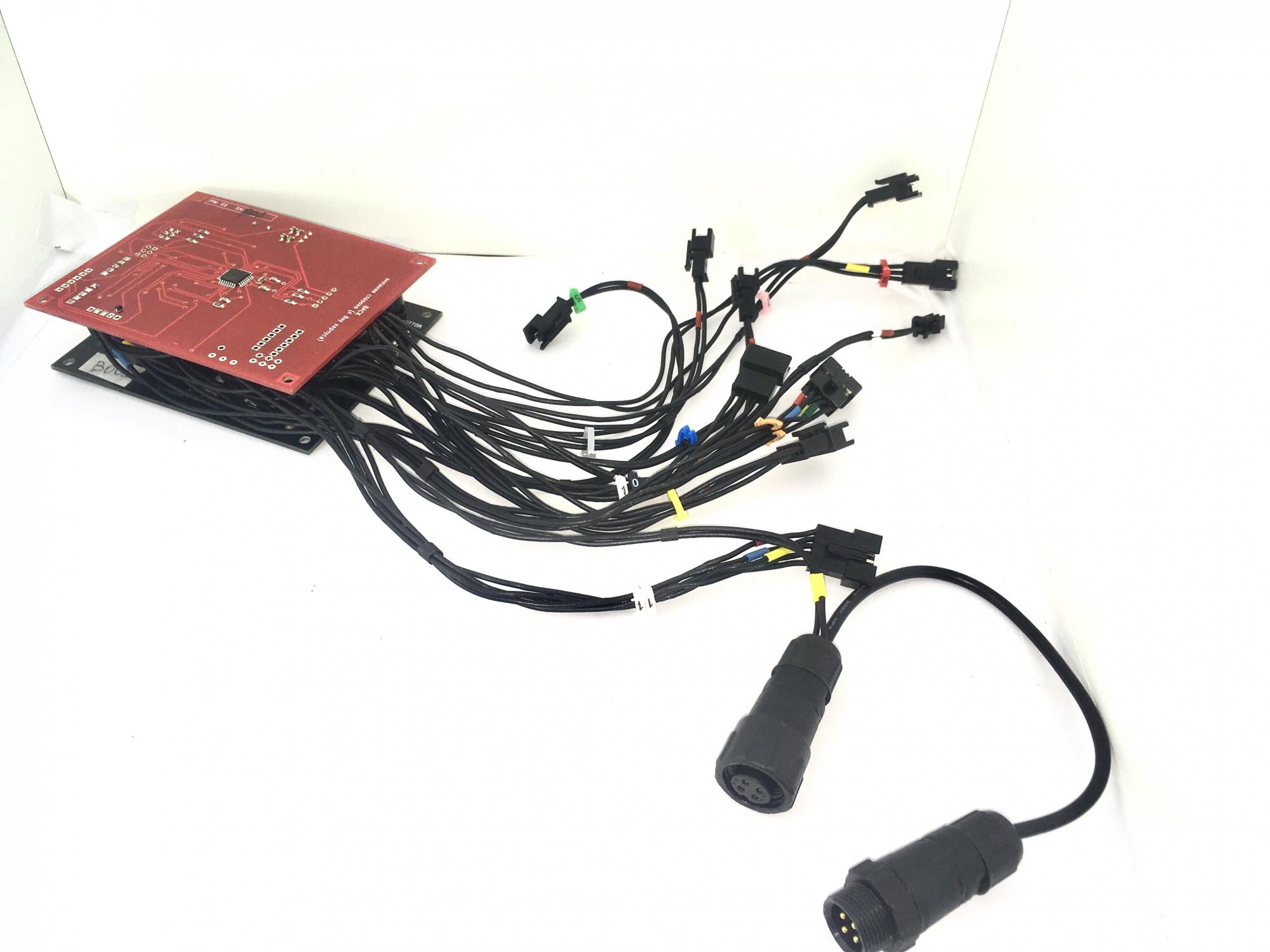

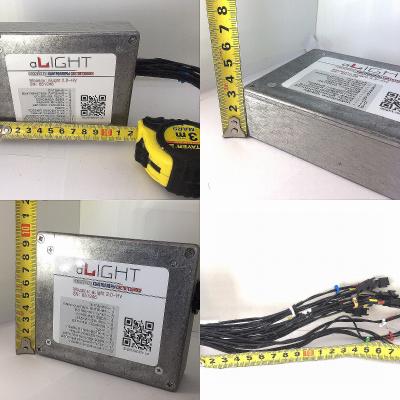

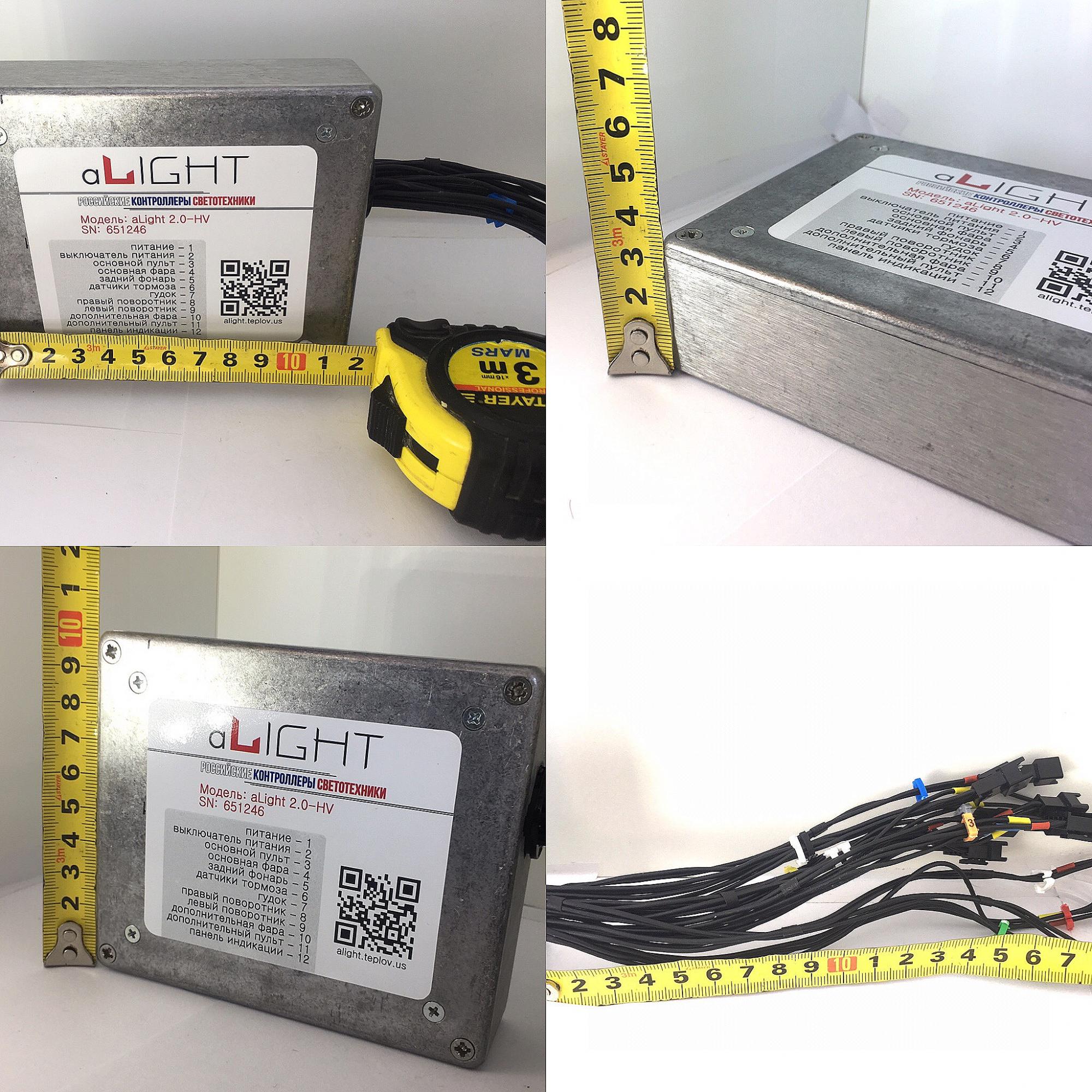

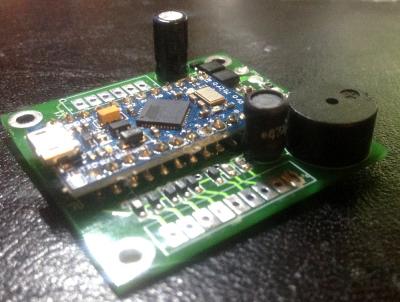

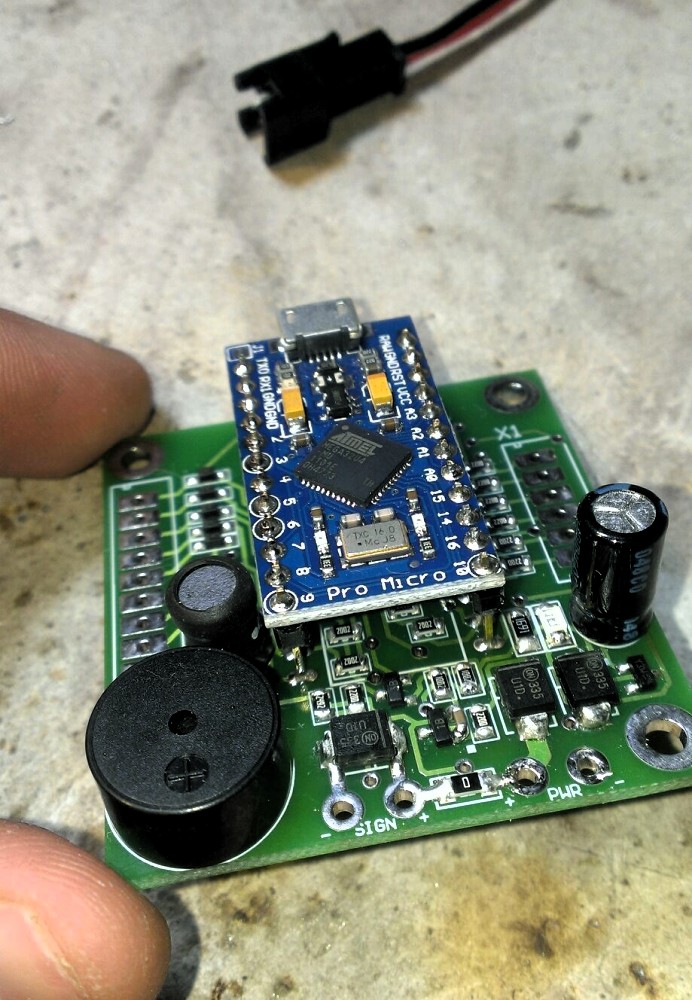

Добавлю немного картинок и ссылку на описание сценария работы aLight.

aLight v1.4   Описание сценария управления тут: https://docs.google.com/document/d/1IFwnY7aGKn9rwuR5GY2APBWlqNNBDXGH1oiTL_ZY3As


Видео 3D платы: aLight v1.4 Небольшое демо с ручкой тормоза S49 aLight. Функция плавного управления яркостью света заднего фанаря.

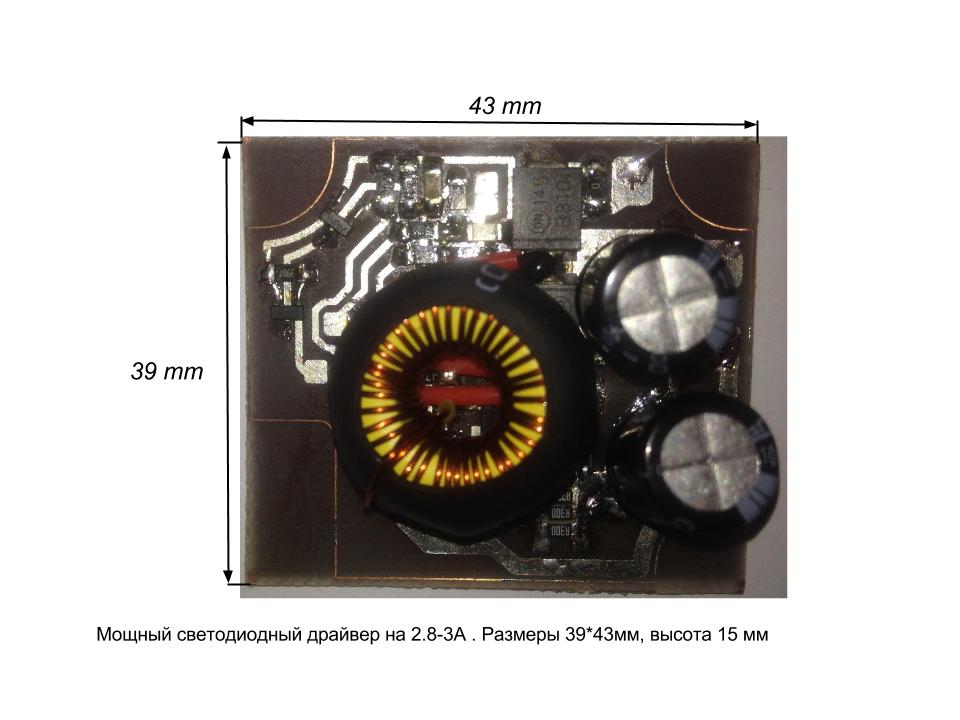

Мощный драйвер LED на 2.8-3А,  размеры д*ш*в = 39*43*15 мм:


« Последнее редактирование: 03 Мар 2015 в 11:16 от atred »

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
Добавил в сценарий управления aLight режим "сон", это полезно для тех, у кого отключение питания на временной стоянке нежелательно или затруднительно. В этом режиме, контроллер aLight не будет реагировать на органы управления, а все фары и фонари будут выключены.
Все изменения отражены в сценарии управления( см предыдущие посты).

Снял видео с комплектом света на базе aLight.
Видео презентация контроллера света aLight.

Также официально подтверждаем, что для форумчан действует скидка 10% в нашей "Лавке". Достаточно об этом отписаться тут или в ЛС.

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
Доброго утра.
Начертили схему применения aLight и драйверов в практически максимальном варианте исполнения.
Две фары, поворотники, гудок, стоп-сигнал.



Также, на первую страницу этой ветки добавили информацию о скидке.

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

MICHAELSH

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    2
    5
  • Сообщений: 10
  • Москва
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
Спасибо за разработку. Сделал заказ (№3). Фото переключателя скину завтра на эл. почту.

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды

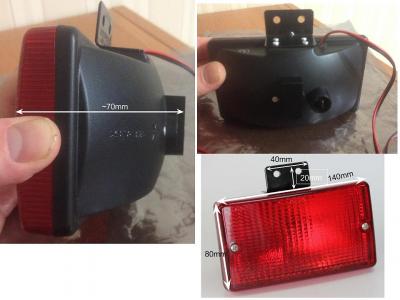

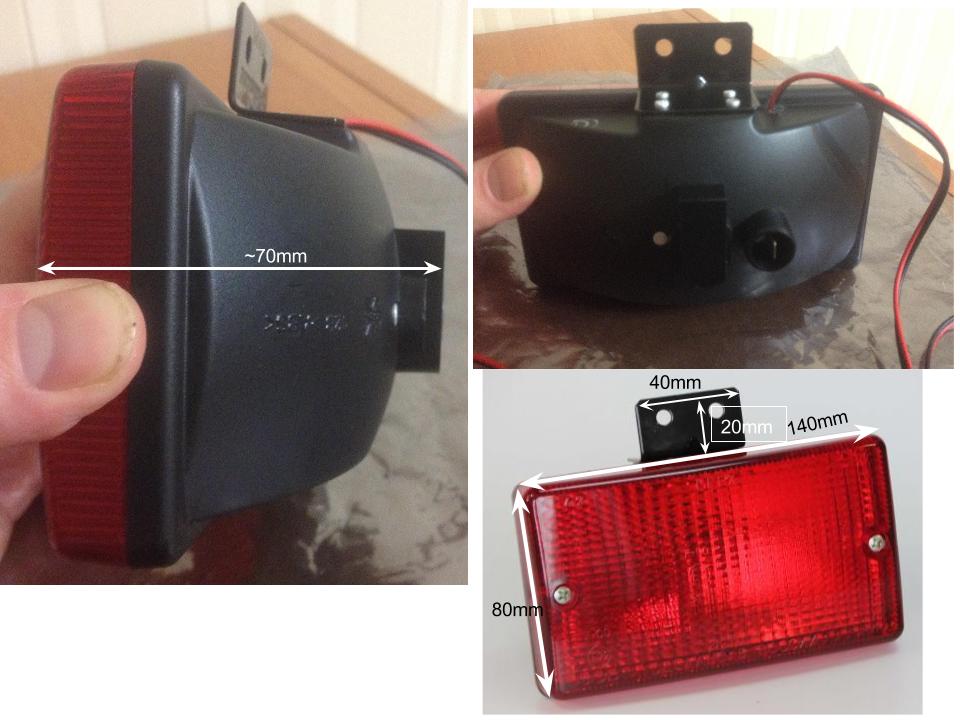

В продаже появился еще один задний фонарь на основе переделанного противотуманного фонаря от ВАЗ.
На удивление, выглядит прочно и надежно.

Ссылка на товар с описанием http://www.electro-bike.ru/shop/index.php?route=product/product&path=66_63&product_id=78

Цена в версии с тремя диодами по 1вт каждый - $10


Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
Доброго всем времени!
По опыту обращений заказчиков, выясняли, что немалое их число пользуется контроллерами МК mini-E и max-E от Адапто.
Но небольшим откровением было то, что у многих нет возможности пользоваться полноценным регеном, снимая показания с датчика холла в тормозной ручке типа SS49. Этот датчик, как мы поняли не все могут поставить и пользуются обычными герконовыми или кнопочными выключателями встроенными в готовые ручки.   С обычными китайскими контроллерами, эти ручки просто замыкают сигнальный провод от контроллера на минус (GND) и под это, наш контролер, был  готов "с рождения". А вот в схеме с максконтроллерами  идет замыкание сигнального входа на +5в питания, предназначенного для холла. Это подробно изложено в инструкции к нему.  Для адоптации aLight к работе по этой схеме, раньше требовались некоторые изменения в схеме aLight, но т.к. их делать приходится часто, теперь все наши aLight этот функционал уже поддерживают "из коробки".

Итого теперь возможны уже три независимые схемы работы:
  • Классический микрик,геркон в ручке для китайского контролера
  • Максконтроллер + микрик, геркон
  • Максконтрооллер и аналоговый холл SS49
Все три способа управления задним стоп-сигналом уже встроены в базовую прошивку и, что не мало важно, основаны на трех разных входах aLight и могут быть сразу выведены на отдельные разъемы. Это позволяет, к примеру, пользоваться китайским контроллером с микриковой ручкой, потом купить максконтроллер и пользоваться этой же ручкой, а затем установить в нее SS49 холл и перейти на третий способ, просто переключая разъемы и ничего в контроллере света не паять. Процедура автоопределения прогрессии SS49, как и раньше, нужна будет только для третьего способа.
Мало того, можно ими пользоваться даже одновременно  с двух разных ручек  :hello:

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

Kostik

Скажите, а вот питание гудка осуществляется каким напряжением?  И какой ток?   У меня есть гудок на 48 вольт,  2 штуки.  Я хотел их последовательно подключить и напрямую с батареи коммутировать.

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
На гудок подается тоже напряжение что и на входе контроллера, т.е. батарейное.
Для этого можно использовать высоковольтные гудки типа такого http://www.electro-bike.ru/shop/index.php?route=product/product&path=64&product_id=69
Если у вас хватит напряжения на два гудка по 48в, то не вопрос. Ключ который коммутирует ток имеет верхний предел по даташиту 8А.

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

MICHAELSH

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    2
    5
  • Сообщений: 10
  • Москва
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
Полностью согласен с мнением, что электровелосипед не оборудованный стоп сигналом, габаритом и хорошим звуковым сигналом - это ещё не электровелосипед. Долго обдумывал варианты дооборудования, но, поскольку в микроэлектронике, светодиодной технике, имею лишь начальные познания, понимал, что без помощи продвинутых - ничего не выйдет. Посему, с большим облегчением вздохнул, когда увидел эту тему на форуме. Списался с топикастером. Сформулировал задание.

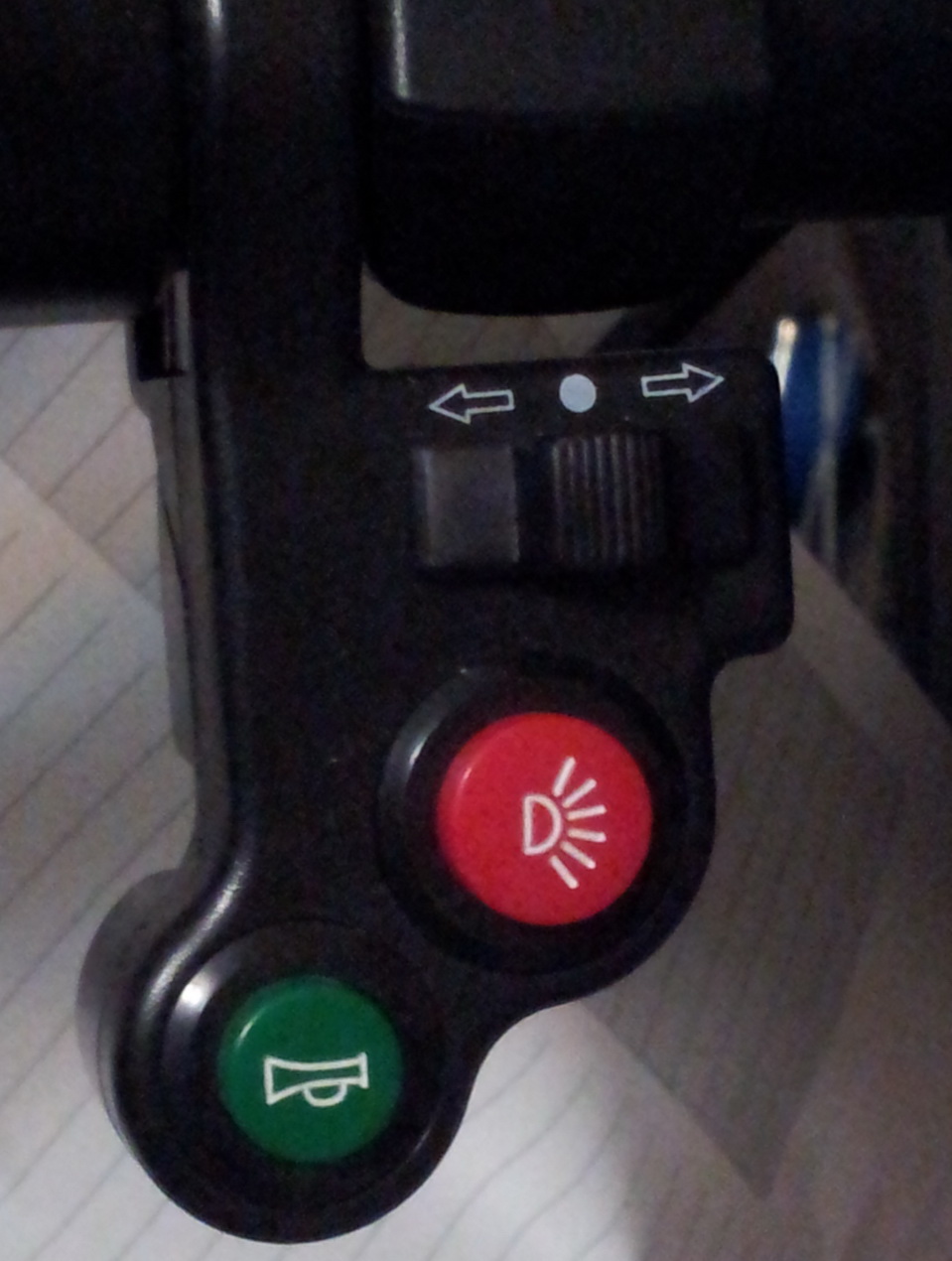

Управление запланировал вот таким блоком переключателей:

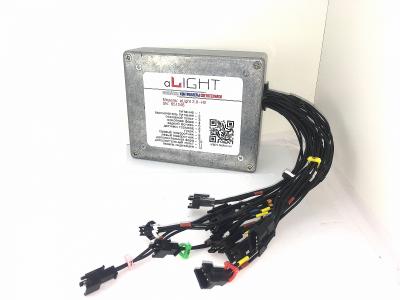

Сделал заказ в "Лавке электобайкера" и вот ОНО у меня на столе.

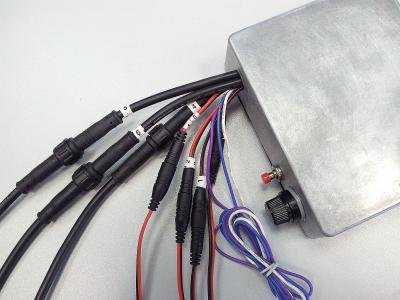

Дополнительно на корпус контроллера света установили кнопку "Сон" и гнездо предохранителя.

Все сделано очень аккуратно. Кабеля пронумерованы. Приложена разблюдовка кабелей и инструкция куда чего подключать. Просто супер.

Все комплектом, элементы между собой согласованы, ничего дополнительного не требуется. Разместил на велосипеде и в путь. Кроме того, на будущее предусмотрена возможность подключить поворотники.
Остается только сказать - спасибо.

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
Добрый день!
Немного обновился ассортимент светотехники.

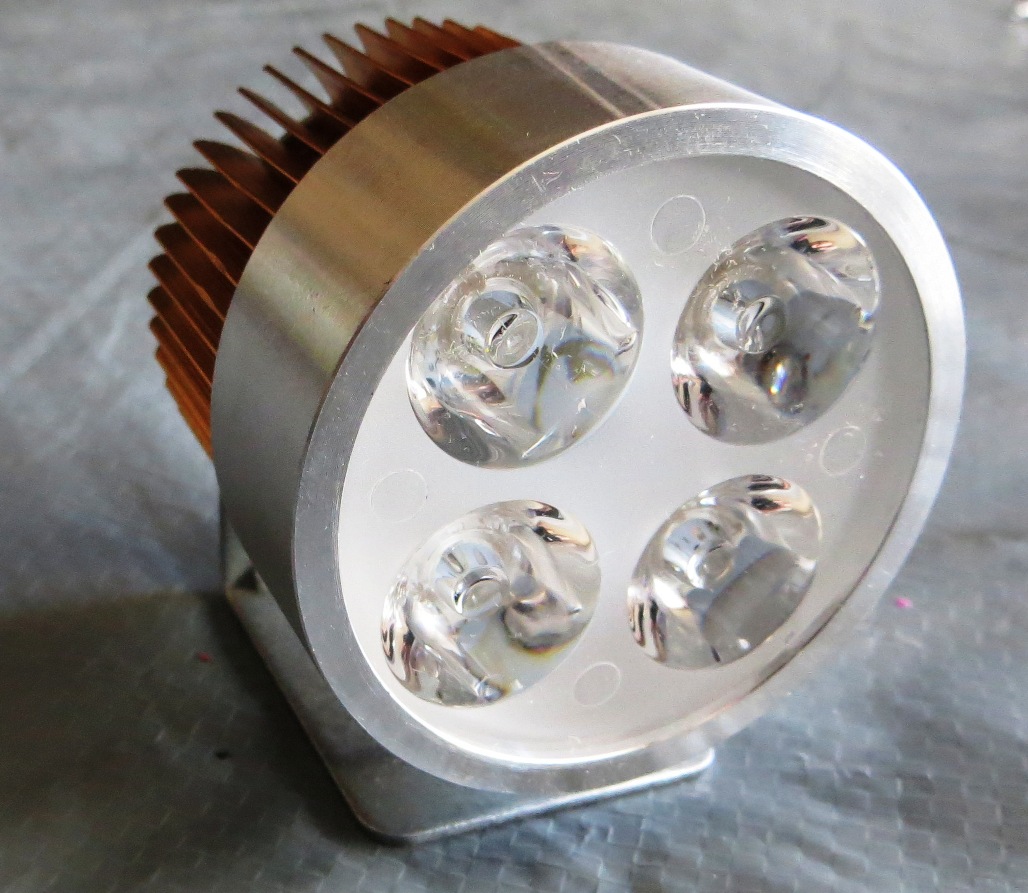

Появилась бюджетная  светодиодная фара на 12вт ( 4 диода по 3вт).

Ссылка на товар в нашей "лавке" http://www.electro-bike.ru/shop/index.php?route=product/product&path=66_63&product_id=85

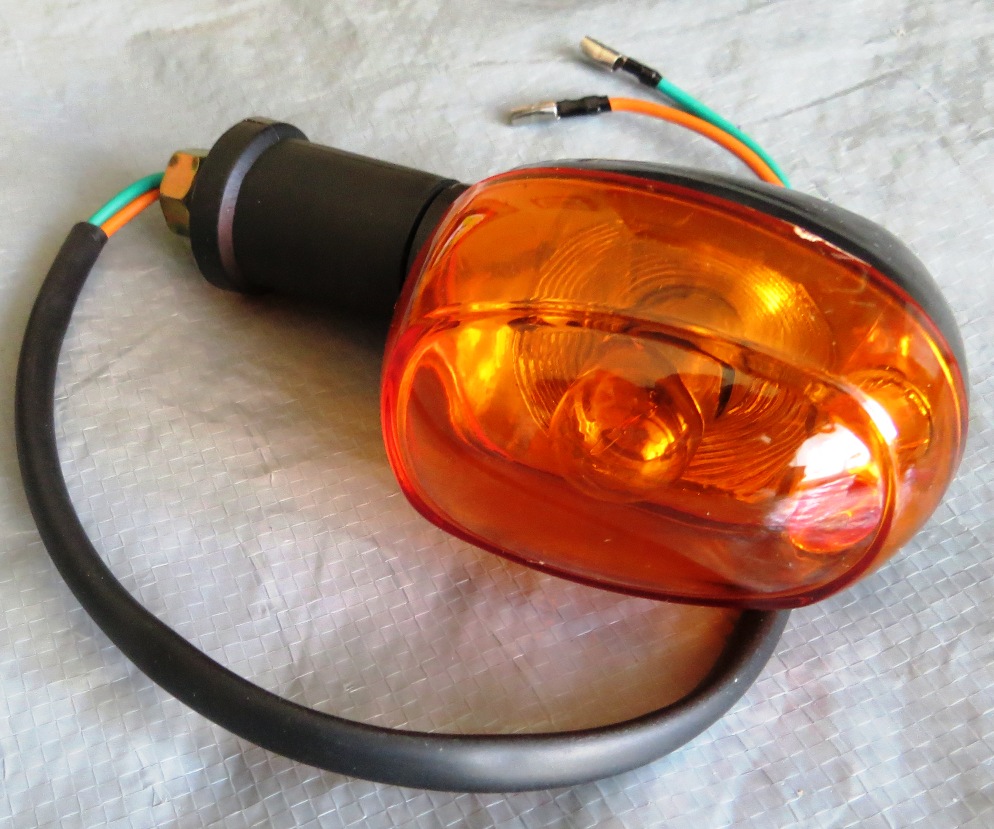

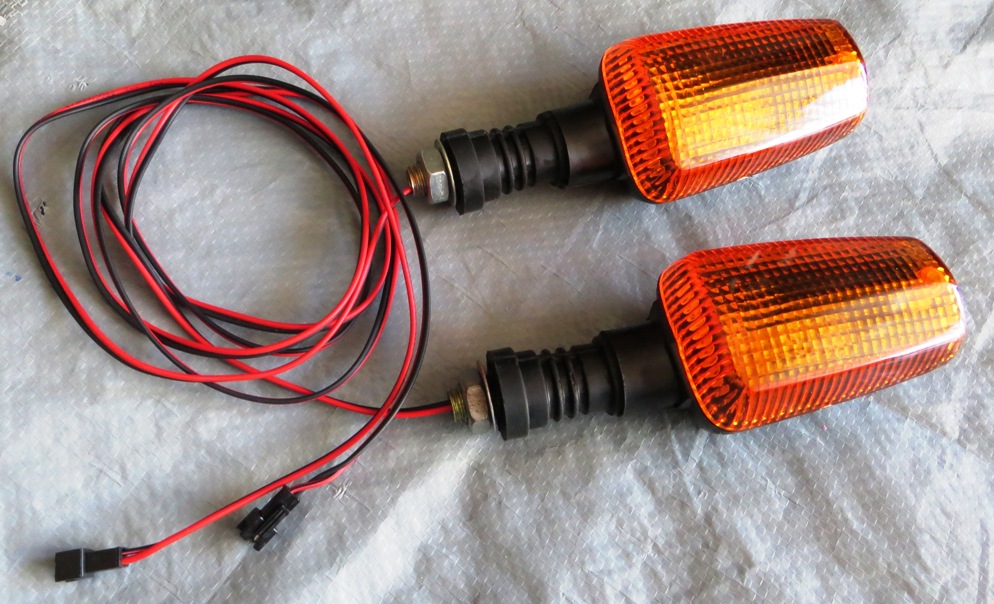

Появились отличные поворотники, которые легко разбирать, переделывать и ремонтировать. Не пластилиновые, хоть и китай)).  Устанавливаем внутрь два диода по 1вт. Цена за пару $10.

Вариант "прямоугольный":

Ссылка на товар в нашей "лавке" http://www.electro-bike.ru/shop/index.php?route=product/product&path=66_63&product_id=86

Вариант "овальный", чуть покомпактнее.

Ссылка на товар в нашей "лавке"  http://www.electro-bike.ru/shop/index.php?route=product/product&path=66_63&product_id=87

Естественно все это совместимо с нашими контроллерами света и собственно для комплектации проектов на этих контроллерах мы это и предлагаем.

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

Merakules

  • Администратор
  • Старожил
  • *
  • Репутация:
    +55/-2
  • :
    121
    168
  • Сообщений: 2098
  • Подольск
  • Оффлайн Оффлайн
    • просто сайт
    • Награды
А каким образом повортнки фары имеют отношение к "нашей продукции"?

alexandrFox

  • Местный
  • ****
  • Репутация:
    +2/-0
  • :
    251
    81
  • Сообщений: 931
  • Россия; Буй, Ярославль. UZ; Tashkent
  • Епифанцев Александр
  • Оффлайн Оффлайн
    • Награды
, ну написано вроде Нашей Лавке. А не нашей продукции) Можно что угодно так то продавать в так называемой лавке)

Топил Иван печь, топил... и утопил..))
Ухожу со светофоров первым, прихожу последним)MXUS 3000 (Миникрошка) / Li-ion 3.8v  3.5Ah (13.3Wh)  =))
"Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом"

acyd

  • Старожил
  • *****
  • Репутация:
    +69/-0
  • :
    1086
    592
  • Сообщений: 2834
  • Киров-на-Вятке
  • Оффлайн Оффлайн
    • Награды
Ребята из них китайское нутро выкусывают (из фары драйвер, из поворотника лампочки) и свое (ручной сборки) запихивают так что факт производства продукции налицо.

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
Да, именно так.
Просто, как оказалось, пустые контроллеры и драйвера, не все что нужно большинству заказчиков. Просят готовое решение - поставил и поехал.
Иногда приходится даже ручку управления немного переделывать  :-)
Вот например на этой https://drive.google.com/file/d/0B6yeTR7bA48ycjlXQnhoVWw2azhwQWI4cW15c3RPYjJSUVhV/view?usp=sharing  добавлена маленькая кнопка смены режима и GND сделан общий для работы с aLight в комплектации L.

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

smartbsv

  • Наш человек
  • ***
  • Репутация:
    +8/-0
  • :
    217
    52
  • Сообщений: 376
  • Краснодар
  • Чтобы понять. - надо гонять! (с)
  • Оффлайн Оффлайн
    • Награды
Вот и моя очередь дошла  :-) Созрел для b-light. Скидка ещё действует?
Хочу попробовать "прикрутить" к нему "народную вело-фару". Ну и поворотники, надеюсь, тоже.

Буду рад идеям и помощи в этой теме: http://electrotransport.ru/ussr/index.php?topic=25742   (Светодиодные мото- вело-поворотники)
Электровелосипеды в Краснодаре

atred

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    56
    119
  • Сообщений: 561
  • Москва
  • Мой мангал - пробкоход
  • Онлайн Онлайн
    • Награды
,  Конечно действует)))

Выбирайте, вам какой завернуть, правый или левый  :-) ???

Нужен свет на велосипед? Пожалуйста, ознакомьтесь с нашими разработками:Российские контроллеры света.
Мангал из нержавейки 20s5p Lipo, mini-e, мини-крошка2

smartbsv

  • Наш человек
  • ***
  • Репутация:
    +8/-0
  • :
    217
    52
  • Сообщений: 376
  • Краснодар
  • Чтобы понять. - надо гонять! (с)
  • Оффлайн Оффлайн
    • Награды
Аккуратненькие такие   :wow:
Так и хочется сказать, как в кино: "Дайте две"  :-D
типа ап:)

Буду рад идеям и помощи в этой теме: http://electrotransport.ru/ussr/index.php?topic=25742   (Светодиодные мото- вело-поворотники)
Электровелосипеды в Краснодаре
