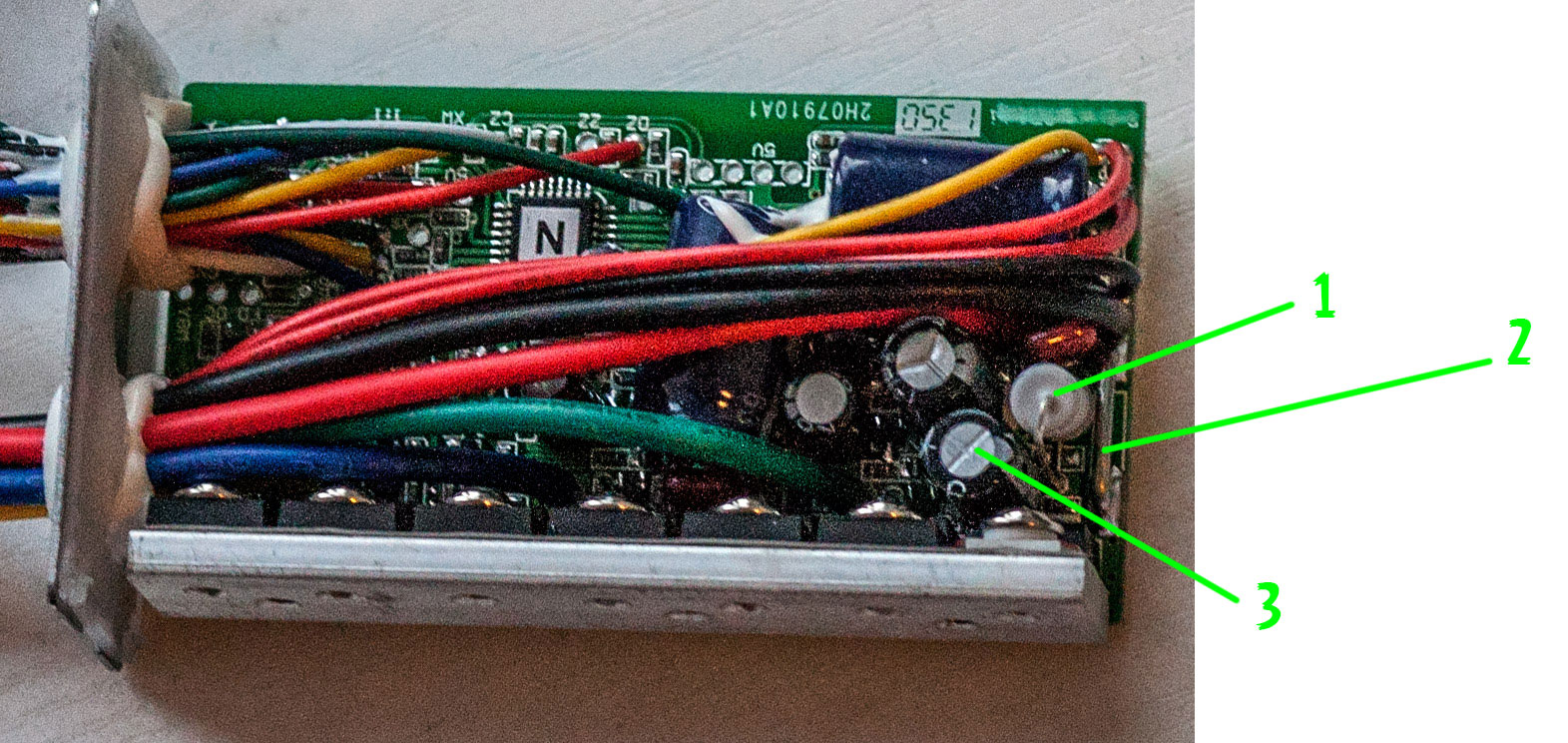

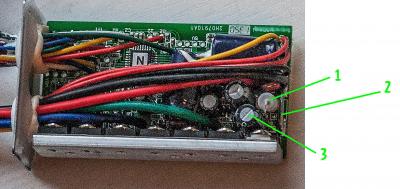

Подскажите пожалуйста по частоте ШИМа для коллекторника. Подбирая  комплектующие к своему эл.велу   нашел много контроллеров но сбила меня одна тема. Один из форумчан уменьшил с его слов (частоту  15кГц уменьшил в10 раз а потом еще немного) мотивируя это большим током ХХ двигателя т.е. малым КПД Подскажите кто нибуть на какую частоту должен быть контроллер.И по поводу запаса по току если рабочийток25-30А 12-24В.И интересно вот этот подойдет?10-50В 40А

« Последнее редактирование: 24 Сен 2015 в 16:16 от Начинающий элвелосипедист »

iurij.dedov

  • Начинающий
  • *
  • Репутация:
    +0/-6
  • :
    9
    7
  • Сообщений: 92
  • планета Марс
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #1 : 24 Сен 2015 в 23:10 »
На низком ШИМЕ они гудеть будут.
Да и нужно еще индкутивность учитывать, ато ток прерыватьца будет.

mr.Dream

  • Старожил
  • *****
  • Репутация:
    +104/-1
  • :
    149
    547
  • Сообщений: 2398
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #2 : 25 Сен 2015 в 03:07 »
Для своего контроллера определил оптимум в районе 10 кгц. Вьіше грелся на хх, ниже - ощутимо свистел. Определял по уровню пульсаций тока 'на глаз'.

Highway

  • Наш человек
  • ***
  • Репутация:
    +3/-0
  • :
    72
    82
  • Сообщений: 432
  • Украина Красноармейск
  • Завожу от батарейки
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #3 : 12 Окт 2015 в 19:10 »
, Ещё вопрос по ШИМ. Ток контроллера коллекторного двигателя одинаков на входе и выходе? Опять порылся по форуму и заметил высказывания что фазный ток может прилично превышать батарейный.Или эти высказывания ничего общего с контроллером коллекторника не имеют.Хотя контроллеры немного схожи.

TRO

  • Старожил
  • *****
  • Репутация:
    +193/-50
  • :
    618
    978
  • Сообщений: 6424
  • Украина, г. Запорожье.
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #4 : 12 Окт 2015 в 20:39 »
, Средний ток на выходе больше тока на входе. Импульсный ток ключей приблизительно равен постоянному току на выходе (на выходе ток не прерывается, часть времени ток течет через ключи, а остальную часть через диод который шунтирует двигатель). Частоту в 15кГц делают чтобы ухо не слышало, для ключей и КПД вполне достаточно частоты от 0.5 до 10кгц (зависит от тока и индуктивности мотора, чем габаритнее мотор, тем меньше можно частоту).


Wahoo 2012 29er, +собран складной двухосис на раме"Land Rover" 69er с эл. мотором.

Highway

  • Наш человек
  • ***
  • Репутация:
    +3/-0
  • :
    72
    82
  • Сообщений: 432
  • Украина Красноармейск
  • Завожу от батарейки
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #5 : 12 Окт 2015 в 22:02 »
, Но диод как я понял ставят ближе к двигателю и закорачивает он ток до  силовых ключей. Что-то я не пойму ни чего.

mr.Dream

  • Старожил
  • *****
  • Репутация:
    +104/-1
  • :
    149
    547
  • Сообщений: 2398
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #6 : 12 Окт 2015 в 22:16 »
, Но диод как я понял ставят ближе к двигателю и закорачивает он ток до  силовых ключей. Что-то я не пойму ни чего.
Обычно он располагается в контроллере, чтобы упростить конечному пользователю подключение.
Если захотите повторить, вот схема рабочаа :) Последний раз выжал с нее 5,6КВт :)
http://electrotransport.ru/ussr/index.php?topic=25722.msg625799#msg625799

Highway

  • Наш человек
  • ***
  • Репутация:
    +3/-0
  • :
    72
    82
  • Сообщений: 432
  • Украина Красноармейск
  • Завожу от батарейки
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #7 : 12 Окт 2015 в 22:41 »
, Спасибо но сомневаюсь что буду паять сам.Больше склоняюсь к варианту недорогого покупного с заменой ключей, и то не факт что буду менять ключи.Ведь мощность то будет невелика.Больше интересует на какой ток должен быть контроллер если рабочий ток будет в районе 20-30А.

TRO

  • Старожил
  • *****
  • Репутация:
    +193/-50
  • :
    618
    978
  • Сообщений: 6424
  • Украина, г. Запорожье.
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #8 : 12 Окт 2015 в 23:14 »
, Но диод как я понял ставят ближе к двигателю и закорачивает он ток до  силовых ключей. Что-то я не пойму ни чего.
Если хотеть чтобы в протекающем токе через диод не учавствовали провода до двигателя, то вроде логично поставить диод возле двигателя. Но! Провода от контроллера до двигателя имеют индуктивность, и после закрывание ключей выброс от индуктивности проводов может превысить допустимое напряжение ключей, и снова здраствуй магазин радиодеталей. Поэтому диод (причем обязательно быстрый) ставят именно как можно ближе к ключам. Но никто не мешает поставить второй диод и на сам двигатель (главное не вместо).


Wahoo 2012 29er, +собран складной двухосис на раме"Land Rover" 69er с эл. мотором.

RommT

  • Местный
  • ****
  • Репутация:
    +14/-0
  • :
    162
    155
  • Сообщений: 957
  • Россия, Казань
  • Оффлайн Оффлайн
    • Награды
Частота ШИМ для коллекторника.
« Ответ #9 : 06 Янв 2016 в 15:25 »
Для ДС 3.6 какая частота ШИМ подойдёт лучше всего?
