Уникальная плата защиты для литиевых батарей с разным химическим составом.





Новая модульная БМС позволяет гибко настраивать ее для любого типа химии и на любое количество последовательно соединенных элементов от 3 до 112 штук.

Унивеpсальность данной системы контроля за батареей заключается в модульности конструкции, а также в наличии микропроцессора, который по выбранной программе отслеживает напряжения на каждом элементе батареи, и отображает его на экране.

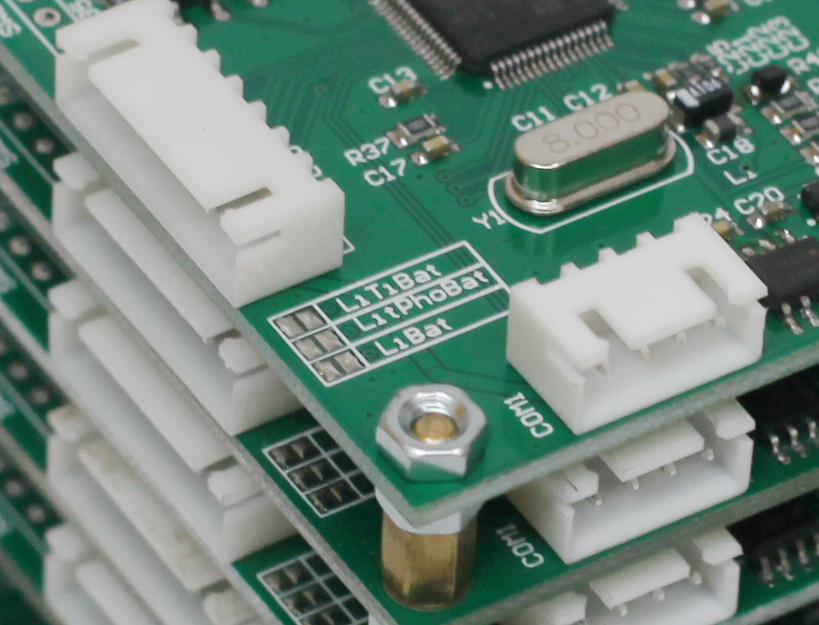

"На плате присутствует переключатель химии :"


LTO  -   аккумуляторы с титановым анодом  1.85v-2.85v

LFP - LiFePO4  - аккумуляторы с использованием фосфата железа  3.6-2.0v

Li-ion  / LiPO -  литий-полимерные аkкумуляторы и все литий-ионные с напряжением 4.2v-2.75v

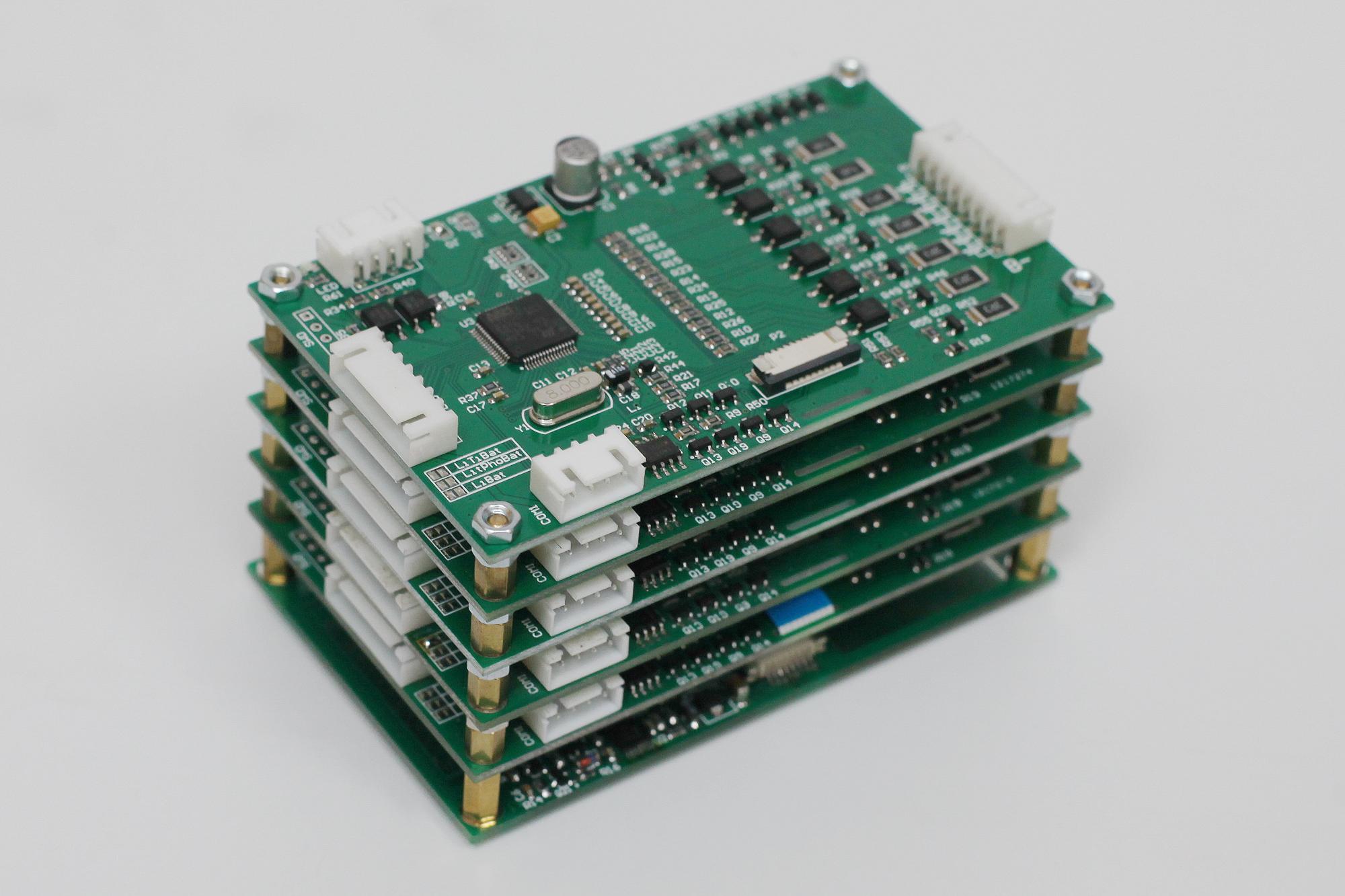

Система контроля собирается из модулей , которые могут контролировать от 3 до 7 элементов. Последовательно можно подключить до 16 плат. Таким образом, можно получить БМС от 3 до 112 элементов.

К одной плате расширения подключить можно минимум 3 элемента , поэтому можно получить следующие конфигурации с использованием разного количество модулей :

1 модуль -  3s - 7s

2 модуля -  3s - 14s

3 модуля 3s-21s

4 модуля 3s - 28s

5модулей 3s- 35s

и так далее до 16 модулей 16 по 7 =112

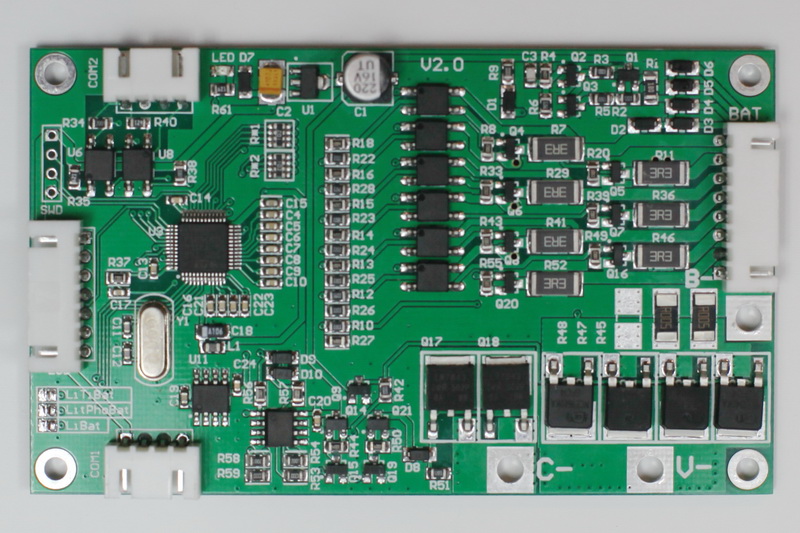

Для систем, с током до 20А используется главная плата со встроенными силовыми ключами. Для токов от 30 до 100А используется отдельный силовой модуль, а для токов от 100 до 200А - используется две силовых платы.

Ток балансировки может быть установлен до 1200мА

илс

  • Глобальный модератор
  • Старожил
  • **
  • Репутация:
    +370/-35
  • :
    2056
    2615
  • Сообщений: 22496
  • Москва, Крылатское
  • Оффлайн Оффлайн
    • Награды
Чего-то не понятно, на одной фотке дисплей на шлейфе, на другой впаян в плату. Видимо  доступны оба варианта?
Ток балансировки 1,2А - это для любого выбранного кофига?
Какой ток потребления платы в дежурном режиме (хранения)? С дисплеем и без?

C наилучшими пожеланиями, Сергей.  MK Bafang CST 250Вт, Мини-Е, LiNMC 48В/32Ач
Велосериал от илс

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
Чего-то не понятно, на одной фотке дисплей на шлейфе, на другой впаян в плату. Видимо  доступны оба варианта?
Ток балансировки 1,2А - это для любого выбранного кофига?
Какой ток потребления платы в дежурном режиме (хранения)? С дисплеем и без?
по умолчанию дисплей идет на шлейфе,  при желании можно впаять в плату
ток балансировки ограничивается максимальным током через резистор 3.3Ом  - в зависимости от химии ток будет разным
думаю по закону ома посчитаете  4.2/3.3     3.6/3.3  и 2.8/3,3

ток потребления в режиме работы около 10мА , в режиме ожидания около 0,3мА

mr.Dream

  • Старожил
  • *****
  • Репутация:
    +104/-1
  • :
    157
    577
  • Сообщений: 2507
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Онлайн Онлайн
    • Награды
А не многовато ли 4.2^2/3.3=5,35Вт для одного резистора, запаянного на текстолите, а не на алюмоламинате? Это 37Вт с одной платки тепла. Такой себе не хилый паяльник. Может ошиблись номиналом? Что пишет на резисторе?
И где цена? Или за бесплатно предлагаете?)

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
А не многовато ли 4.2^2/3.3=5,35Вт для одного резистора, запаянного на текстолите, а не на алюмоламинате? Это 37Вт с одной платки тепла. Такой себе не хилый паяльник. Может ошиблись номиналом? Что пишет на резисторе?
И где цена? Или за бесплатно предлагаете?)
ток балансировки можно настроить от 60мА до 1200мА (для литий иона)
резистор именно 3.3Ом   - маркировка 3R3


37 конечно многовато, поэтому для максимального тока можно использовать либо принудительное охлаждение, либо отвод тепла через термо-прокладку и алюминиевый лист в качестве радиатора
максимальный порог работы по току без теплоотвода напишу чуть позже, надо поэкспериментировать
кстати,  для титаната лития это всего 2.3Вт на максимуме

а на счет цены - я специально дал ссылку в первом посте.

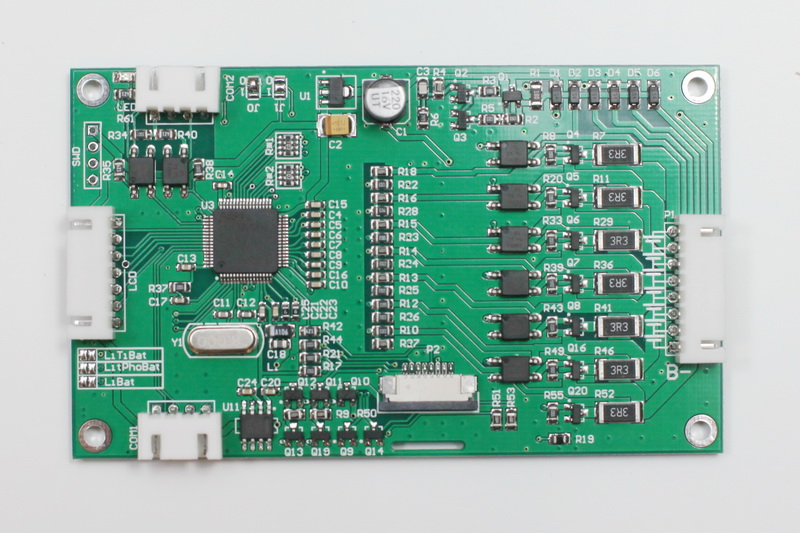

лайт-версия БМС  до 20А от 3s до 7s, может работать без силовой платы , к ней можно подключать дополнительные модули расширения:



poraboloid

  • Старожил
  • *****
  • Репутация:
    +41/-1
  • :
    778
    537
  • Сообщений: 2490
  • Самара
  • подпись удалена ...
  • Онлайн Онлайн
    • Награды
37 конечно многовато, поэтому для максимального тока можно использовать либо принудительное охлаждение, либо отвод тепла через термо-прокладку и алюминиевый лист в качестве радиатора
Учитывая что юзер никак не может регулировать ток балансировки стоит озаботиться установкой теплоотвода на производстве.
Или увеличить сопротивление балансирных резисторов до приемлемого по нагреву.
Иначе не пройдет гарантийный срок, как посыпятся отказы с рекламациями от недовольных покупателей.

Yedoo Ox, МК DD350W, 9А\ч LiFePo4 - построен.                           Yedoo City, МК QQ85,11A\ч LiIon - построен.
Yedoo Mezec new, MXUS 350, 9А\ч LiFePo4 - построен, продан.  Yedoo Mezec самовар в планах.
EVO 2xDD500W гоняет. Oxelo Dirt в доделке

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
37 конечно многовато, поэтому для максимального тока можно использовать либо принудительное охлаждение, либо отвод тепла через термо-прокладку и алюминиевый лист в качестве радиатора
Учитывая что юзер никак не может регулировать ток балансировки стоит озаботиться установкой теплоотвода на производстве.
Или увеличить сопротивление балансирных резисторов до приемлемого по нагреву.
Иначе не пройдет гарантийный срок, как посыпятся отказы с рекламациями от недовольных покупателей.
конечно мы ставить и будем теплоотвод, только надо провести эксперимент, при каком токе это имеет смысл

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
на каждой плате стоит термодатчик, и при нагреве платы до 70 градусов процессор снижает ток балансировки. При условии изначально сбалансированной батареи, вылезает обычно несколько ячеек, далеко не все, поэтому суммарный нагрев платы не такой то и большой получается...

илс

  • Глобальный модератор
  • Старожил
  • **
  • Репутация:
    +370/-35
  • :
    2056
    2615
  • Сообщений: 22496
  • Москва, Крылатское
  • Оффлайн Оффлайн
    • Награды
, А как вы навастриваете токи балансировки?
Есть программатор?
Если да, то какие еще параметры можно менять?
Напр начальное напряжение балансировки?

Или просто формулируете "хотелки" производителю?

C наилучшими пожеланиями, Сергей.  MK Bafang CST 250Вт, Мини-Е, LiNMC 48В/32Ач
Велосериал от илс

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
, А как вы навастриваете токи балансировки?
Есть программатор?
Если да, то какие еще параметры можно менять?
Напр начальное напряжение балансировки?

Или просто формулируете "хотелки" производителю?
ток балансировки регулирует сам контроллер в зависимости от температуры платы до 1.2А при холодной плате

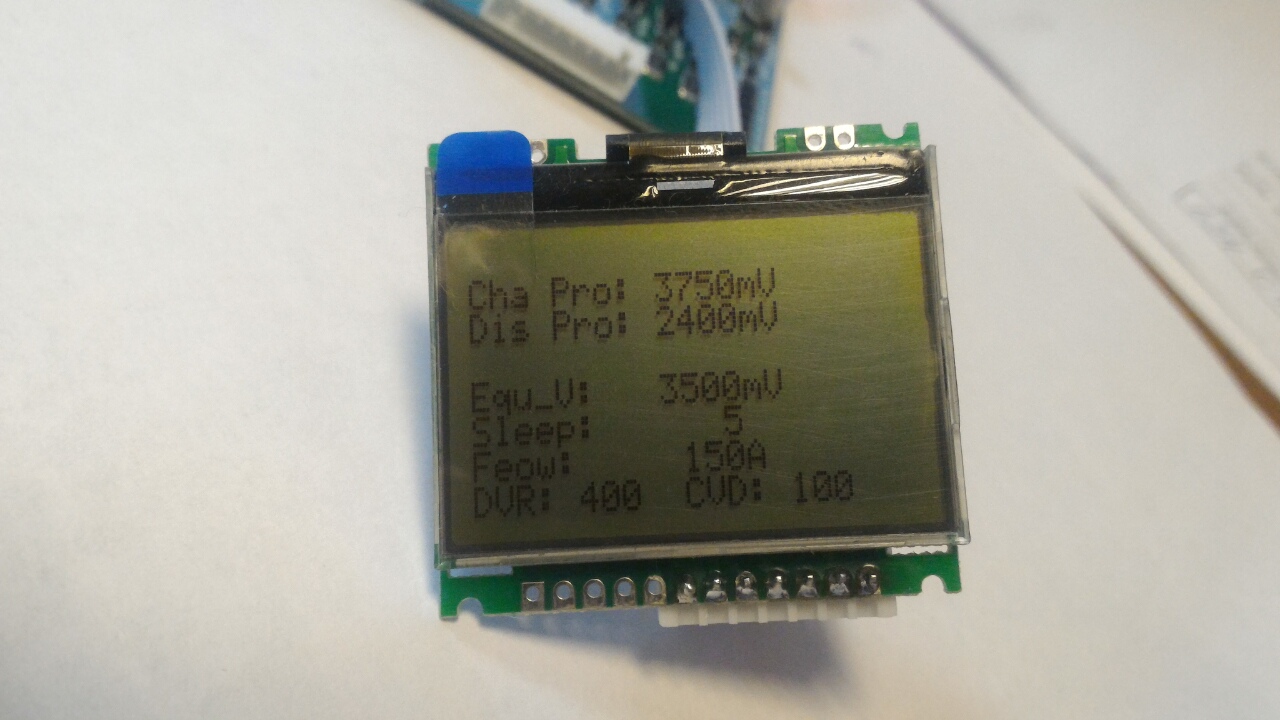

мы можем настроить напряжение начала балансировки, защиту по верху, по низу, защиту по току, и дельту напряжения Release voltage

программатор есть

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды

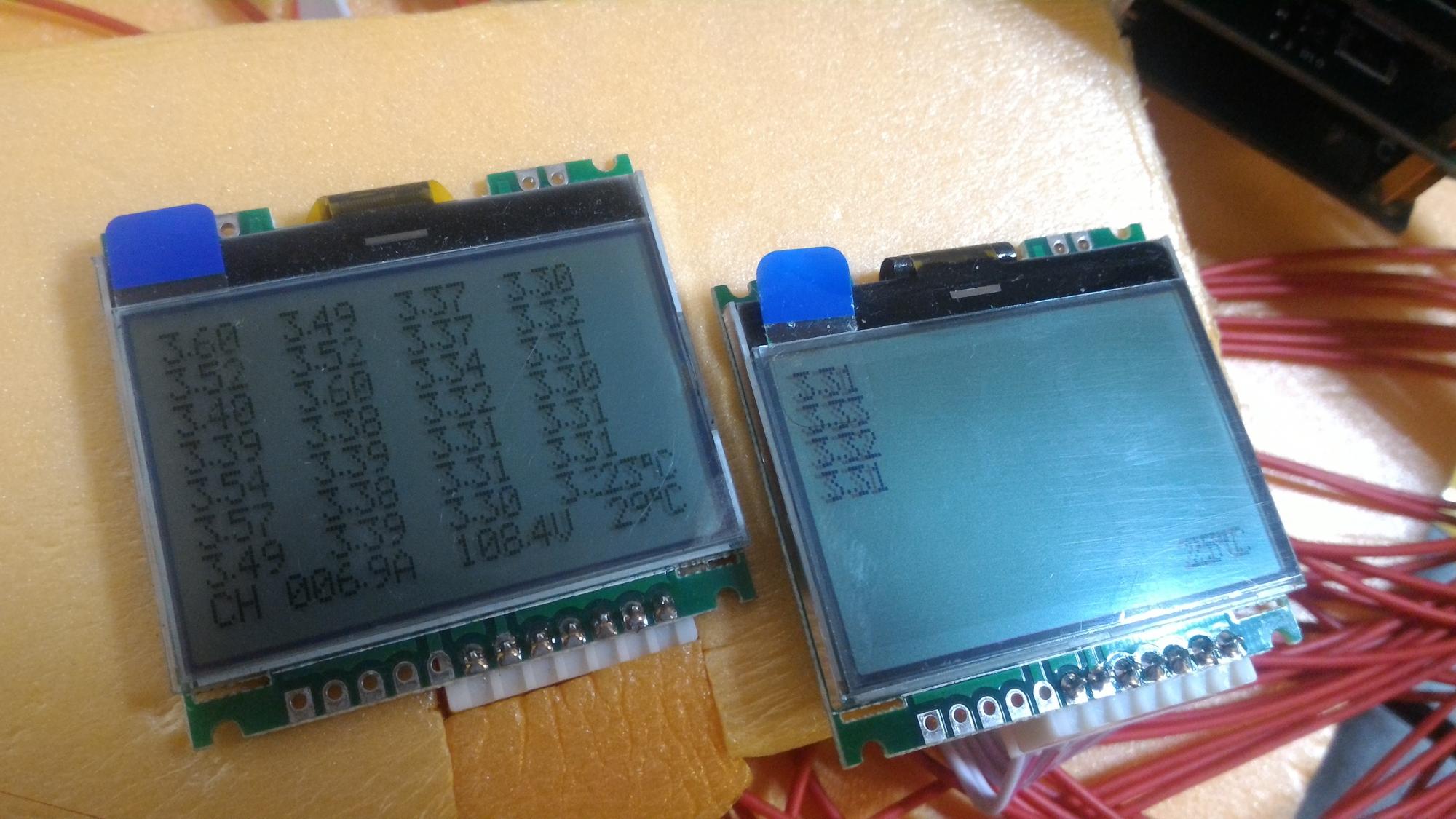

на один дисплей входит 28 значений напряжения элементов, чтобы увидеть дальнейшие , необходимо подключить еще 1 или более, на каждые 28s


Uhep300

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    0
    19
  • Сообщений: 57
  • Россия
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
gekanaz Не знал или забыл упомянуть что к этой BMS можно подключить Bluetooth

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
gekanaz Не знал или забыл упомянуть что к этой BMS можно подключить Bluetooth
да, пока сам не опробовал, писать не стал

avkazah

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    1
    0
  • Сообщений: 7
  • Россия, Красноярск
  • Нужна батарейка для автономки!
  • Оффлайн Оффлайн
    • Награды
А опробывание произошло?
Нужна на 20 ячеек Toshiba
Максимальный ток разряда скорее всего 20А

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
пока некогда было ,  а если бы был вайфай ? подошло бы ?
просто к нашей разработке еще думаю делать блютуз ? или WiFi ?

avkazah

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    1
    0
  • Сообщений: 7
  • Россия, Красноярск
  • Нужна батарейка для автономки!
  • Оффлайн Оффлайн
    • Награды
Ни про Блютуз ни про Вай-Фай не думал. Просто нужна БМС, сам аккумулятор будет стоять в авто, но не стартерный.
Доступ к нему будет не сказать чтобы совсем лёгкий. А вот БМС поставить отдельно была мысль.

rom_prgs

  • Начинающий
  • *
  • Репутация:
    +0/-0
  • :
    1
    0
  • Сообщений: 2
  • Россия, Москва
  • Ездю на батарейках!
  • Оффлайн Оффлайн
    • Награды
Здравствуйте!

Подумываю попробовать Ваш BMS.

А что за программа "СКАЧАТЬ ПРОГРАММУ ДЛЯ ПК" ?
У меня ссылка не работает.

gekanaz

  • Купец
  • Старожил
  • **
  • Репутация:
    +52/-0
  • :
    6
    526
  • Сообщений: 2497
  • Томск
  • Качественные Моторы и Аккумуляторы
  • Оффлайн Оффлайн
    • Li-force
    • Награды
Здравствуйте!

Подумываю попробовать Ваш BMS.

А что за программа "СКАЧАТЬ ПРОГРАММУ ДЛЯ ПК" ?
У меня ссылка не работает.
программа простейший программатор, через который командами можно устанавливать пороги, защиту по току, напяржению
в понедельник починим ссылку
с поставками этих БМС сейчас трудности есть, напишите на какое напряжение и ток нужна БМС
