Ri (Внутреннее сопротивление) как один из важнейших показателей аккумуляторов

[Pulse]

Разобрался. Это настройки девятого пункта настроек.

[Pulse]

С помощью YR1035 получается довольно точно измерять длину проводников. Сейчас проверил, на 12 см отрезке медного провода результат по формуле получился 11,9 см. На 2,5 м отрезке медного провода ошибка получилась 0,5 см.

[usup]

А можно ли соединять в параллель Акки с разным внутренним сопротивлением? Не будут ли акки с меньшим сопротивлением быстрее деградировать при таком соединении?

[алабам]

естессно будут, ведь каждый элемент в ячейке отдает ток обратнопропорциональный его вн. сопр.
И рано или поздно это приведет к выравниванию , что собственно и нужно.

[Валерий Никифорович]

[user]andreym[/user], Вот ты пишешь меряешь нам на зависть. Почему бы не начать с азов Ri. Напишите пределы для высокотоковых  акб, слаботоковых. Как ориетироваться 41 mOhm это нормально для данного акб. А 2 mOhm  или 1,78 mOhm  это как нормально или нет. Я бы начал с этого. То есть пределы сопротивлений для для разных классов. Ну например намерял я 51 mOhm   на 1300 Mah  3,7 V  ну и что сказать. А какое оно должно быть  у этого  HIGH_STAR  акб li-ion. Даже если и есть чем померять. Хороший электрик проезжая мимо ЛЭП  может сразу сказать  напряжение  просто посчитав количество изоляторов. А мы что можем сказать что ездили в Крым и на Урал.


[yurgen]

Тут все просто ,
читаете даташит , и сравниваете значения .
Если укладывается в рамки - то элемент  годный , если нет - ставите претензию продавцу.
А какое именно будет значение - это уже зависит от фирмы , от срока пользования или хранения , откачества изготовления , от типа элемента ( емкостный или токовый ) , итд.

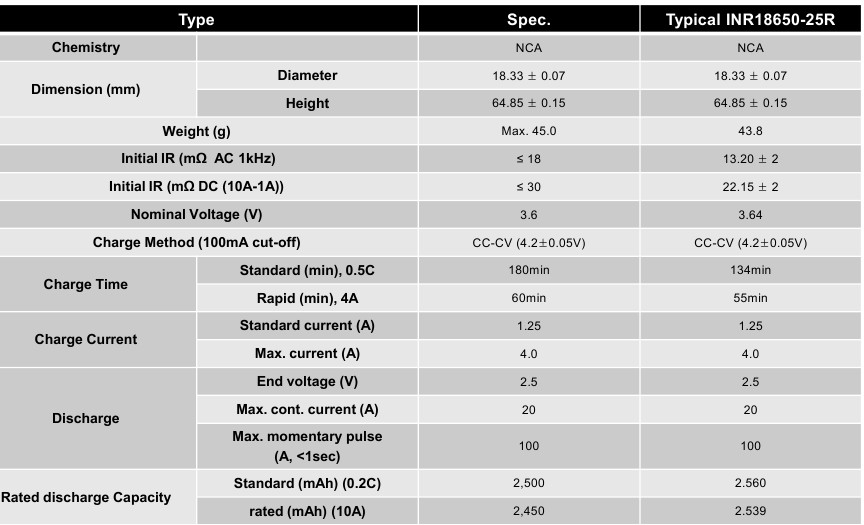

Вот к примеру самсунг





Нужно так же обращать внимание на каком режиме измерялось, на постоянке или
на 1 кГц. , это совершенно разные цифры.
Многие продавцы измеряют на 1 кГц ,  а эта цифра всегда лучше выглядит чем измерение на постоянном токе.

[piter750]

Добрый день есть 250 элементов 21700. Из них 170 литокала 4000ма с разбросом от ( 14 до 18 мОм 100банок( остальное с разбросом от 26 до 28) это про литокалу остальное с разбросом от 16 до 24 разные с емкостью от 3000ма до 3800ма. Вот думаю как из них собрать банку s20p12 на 72в думаю подобрать чтоб все паралели были максимально одинаковы по сопротивлению и желательно по емкости. Сейчас провожу эксперименты с емкостью и током вначале проверил все YR1035+ эти данные выше и также проверяю все банки вот этим DL24/P в интернете есть описание удобная штука для проверки емкости, и что самое интересное показывает сопротивление банки при нагрузке током. Можно опродлить реальное сопротивление акумулятора по току. типа в два замера. Своими словами вначале даем нагрузку чтоб ток был одну пятую от номинала на 10сек потом номинальную нагрузку допустим 15А и в течении 3 сек меряем (точнее смотрим на экран и через три секунды записываем) и это будет реальное сопротивление банки. Что инересно мерял литокалу сегодня первая по прибору YR1035+ покаывает 15мОм этим методом показала точно не помню около 20 или 30 вторая банка по прибору YR1035+ 28 показывает 40 . но интересно другое так как эта приботина показывает сопротивление в реальном времени при разряде у этих банок кривая увеличения сопротивления одинакова совершенно
