Разрядник от грозы своими руками.

эриксон2 · 12 Апр. 2017 в 22:25

Друзья привет. Подскажите пожалуйста, из чего можно сделать разрядник, для защиты от молнии, между ветряком и контроллером. Есть задумка на каждый фазный провод использовать автомобильную свечу с заземлением, только вот сколько ставить зазор электрода? после свечи от прорвавшего импульса использовать варистор, к примеру 10D-390K 10 мм 39-50В (система на 24в) с предохранителем или автоматом. Как думаете свечу возможно использовать? или предложите другой вариант?

poraboloid · 12 Апр. 2017 в 22:50

А в чём проблема взять готовый разрядник, на нужное напряжение ?

эриксон2 · 12 Апр. 2017 в 22:55

Варисторы ещё можно, а разрядник, к примеру 50кА стоит многовато.

poraboloid · 12 Апр. 2017 в 22:58

А куда вам 50кА ?
Его задача создать ток, достаточный для перегорания предохранителя.
И свеча зажигания их тоже не потянет.

эриксон2 · 12 Апр. 2017 в 23:06

Цитата: poraboloid от 12 Апр. 2017 в 22:58
А куда вам 50кА ?
Его задача создать ток, достаточный для перегорания предохранителя.
И свеча зажигания их тоже не потянет.

Предохранитель или автомат на себя возьмёт варистор, а свеча как бы на первом эшелоне защиты, при пробое от импульса через зазор перенаправит в землю, а остальное погасит варистор.Задумка такая .

poraboloid · 13 Апр. 2017 в 09:04

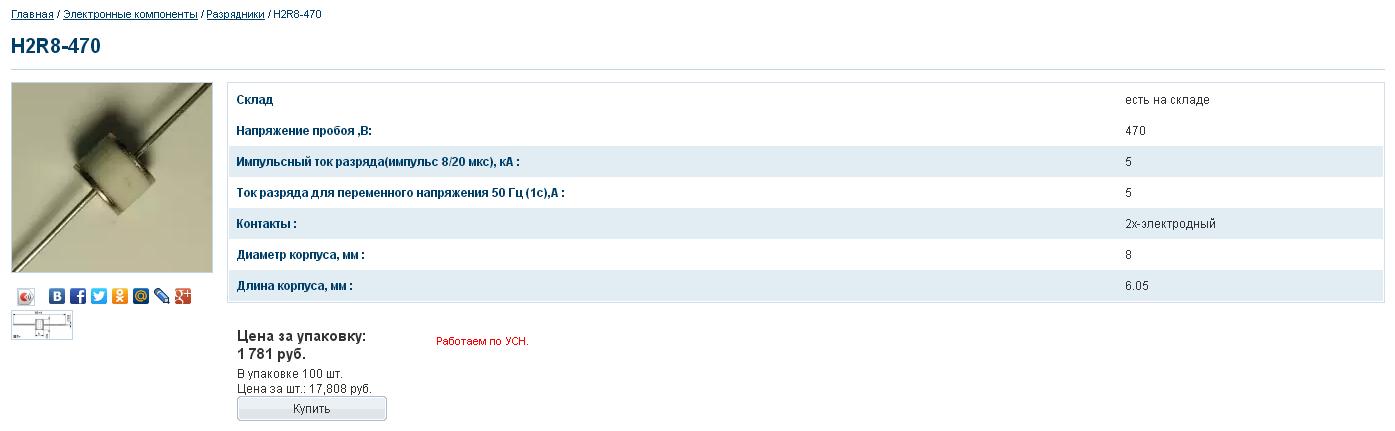

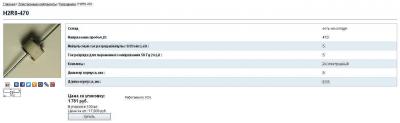

Разрядник как на картинке выше покупал строенный, по цене до тысячи рублей, марки IEK.
Дело правда было несколько лет назад, когда электрику на даче переделывал.

AZM.SU · 13 Апр. 2017 в 09:37

Варисторы ставьте.
Но учитывайте, что после удара молнии есть не иллюзорный шанс, что у Вас выгорит дома (расположенного рядом с точкой удара молнии) почти вся электроника (телевизоры, комп, усилители НЧ (ресиверы и прочий хи-фи) если есть), не выгорят только сотовые телефоны, потому что они сразу и автоматически защищены от мощного электромагнитного высокочастотного импульса.
Чтобы минимизировать потери электроники надо:
- Варисторы вешать как можно ближе к месту куда ударит молния.
- После места где молния уйдёт в землю (варисторов), линию пропустить через дросселя (как минимум намотать витков 10 провода на феррит от строчных трансформаторов телевизоров/кинескопных мониторов).
- Ещё одни варисторы повесить уже на линиях внутри дома.
- Путь электричества молнии сделать максимально прямым (без петелек, колечек из провода).
Молния это по сути генератор импульсного напряжения/тока, с очень крутым фронтом и он создаёт ВЧ импульс мощностью мегаватты или даже гигаватты с широким спектром, от постоянного тока до сотен мегагерц, который как и любая радиоволна принимается любой антенной, которой являются зачастую соединительные провода между акустикой и усилителем, провода внутри корпуса телевизора, внутри усилителя, компа (если наглухо крышкой не закрыт), другие провода и создают в цепях напряжения потенциалом от десятков до десятков тысяч вольт с токами достаточными чтобы у микросхем отстреливались кусочки корпуса.
Всё это не столько теория, сколько пояснение виденной своими глазами практики на разных объектах.

mr.Dream · 13 Апр. 2017 в 10:02

Не нужно одевать каску для того, чтобы постоянно биться головой об стену. Нужно просто не биться. Для этого делается пассивная защита - молниеотвод. Несколькими метрами выше на той же мачте вешаете заостренный (обязательно) на конце шпиль из железного прутка, его заземляете. В таком случае грозовой разряд будет не искровым со светозвуковыми эффектами, а тлеющий. Вся мощностьггрозового облака, которая бы за короткий промежуток создала крутой фронт тока с высоким потенциалом рассосется за секунды или минуты без образования искрового разряда. Огни святого Эльма ) А варистор или разрядник не успеют спасти вход инвертора.

Demyd · 13 Апр. 2017 в 10:26

Несколько раз приносили в ремонт КПшные стойки ж/д телемеханики, с выгоревшими разрядниками (как выше на картинке) и дыркой в текстолите под ними. При этом, абсолютно вся электронная начинка оставалась целой. Цепь защиты линии была такой: разрядник, PolySwitch, варистор, конденсатор, ВЧ трансформатор. Для информации, стойки работают в поле на ж/д перегонах и подключены по воздушке. И кстати, по питанию защита стандартная, как в ПСшке.

AZM.SU · 13 Апр. 2017 в 21:44

[user]mr.Dream[/user], увы, но молния не всегда уходит в самый высокий объект. Много раз в грозу стоя на балконе и глядя на город наблюдал как молния бьёт в подоконники последнего этажа, в ограждения крыши, хотя на крыше того же дома полно вертикальных железных штырей.
Есть на ютубе замечательные кадры по которым можно многое понять о молнии:
https://www.youtube.com/watch?v=OBAeLO3etcc
https://www.youtube.com/watch?v=EwcuSBlIPgw
https://www.youtube.com/watch?v=EiOc1z6YlDI

[user]Demyd[/user], удар молнии в воздушку за сто-двести метров от того места где подключено что-то к воздушке не то же самое, что удар молнии в десяти-двадцати метрах.
Прежде всего потому, что сама воздушная линия это трансформатор напряжения в ток и ограничитель напряжения (не встречал вживую воздушных линий способных держать на изоляторах более 500 тыс вольт, что по сравнению с молнией как пальчиковая батарейка с 500 тыс вольт).
