Как правильно "лечить" разбалансированный СА

[mski]

Подскажите

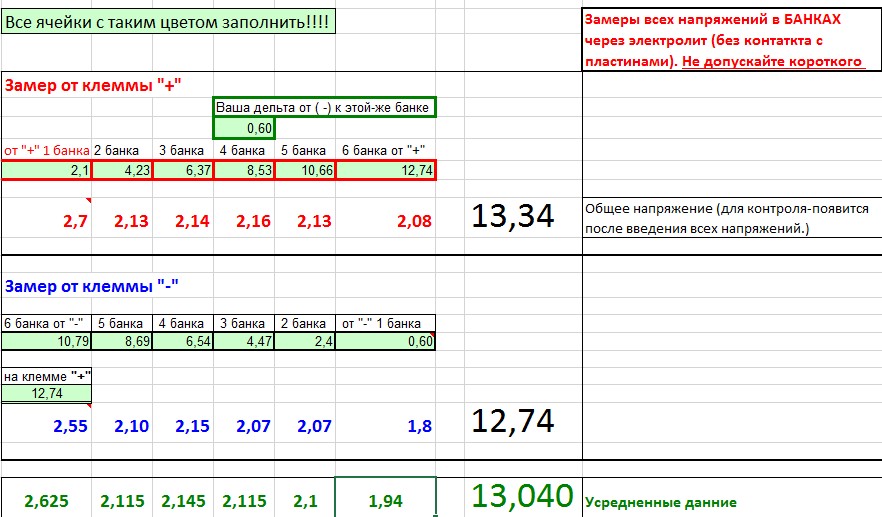

АКБ 13 года, чистый "свин" Pb, история обслуживания не известна, напряжение 12,6В при нагрузке вилкой проседает на 8,5 В, имеем

Это после зарядки ТОПом
при зарядке в слабой банке происходило движение электролита, остальные были без реакции.

после отстоя 10 ч.
плотность 1,27 в слабой банке 1,26
после зарядки нагрузочную вилку держит в зеленой зоне
Разбалансировка? Топ исправит или все таки нужно городить отдельную зарядку и лезть непосредственно в банку?

[ihor]

[user]mski[/user],
Если меряли как там написано через электролит без контакта с пластинами, то это гадание на кофейной гуще... ИМХО.
Сильно показатели грешат от расслоения электролита, от глубины погружения(площадь контакта).
ТОРом можно , но долго...лучшее отдельно банку тянуть.

[mski]

работая с банкой моргалкой при напряжении 2.2-2.3 выше пока не поднимается, ток 2.5-3А начинается шипение и выделение пузырьков, это норм?
Пы.Сы. АКБ оптима. моргаю реле поворотов 5сек./5сек., ЗУ http://www.ebay.com/itm/5A-LED-Drive-Lithium-Battery-Charger-with-Voltmeter-Ammeter-DCDC-Module-/351270534271?hash=item51c95afc7f:g:PSYAAOSwYGFUsJfx.
П.с. Закачано в банку 8Ач, ток 3.36 качели 2.14- 2.36В, банка холодная, бурбалки идут хорошо.

[WERAS]

Всем доброго вечера.Есть больной АКБ 190 А/Ч (Pb). Со стороны плюса 1 и 2 банка плотность 1.30 /3 банка плотность 1,2/4 и 5 плотность  ноль/6 банка плотность 1,3.  в трех этих банках кислота коричневый -значит на мусор? С обе их сторон по середке опухоль.Пробовал заряжать моргалкой 33 Гц отдельно в которых плотность 0.Что то не понятное твориться пузырятся те банки в которых плотность 1,30! пробовал все 3 банки то же самое хорошие пузырятся.Со стороны плюса 3 банка нагрелся очень сильно но и вырубил.Это понятно ,что помойка! А СОРОКА не подскажет зачем должны пузыриться  остальные хорошие баки! Из за того ,что полный заряд! Спасибо за ранее.

[Alex_Soroka]

если банку раздуло в шарик или похожее на него тело то это клиника - это в морг.


"пузыряться" == "кипят"
это три причины(или-или)
1) да, заряжено "под завязку", не лезет больше.
2) сульфатация настолько сильная, что "вообще не лезет", вся энергия идет в электролиз. Банка при этом покрыта белым налетом.
3) нечего заряжать - разрушены токоотводы и большая часть намазок не участвует в процессе заряда - всё идет в электролиз воды.

[mski]

Подскажите гуру!!!
Есть акб,  в практически разряженом состоянии, при подключении 55вт лампочки видим следующее :, замеры по токоотводам, переполюсовка?


где-то час долбил первую банку от минуса, 2,4В ток плавал от 4,5-2А. Кипения не было, после подключил ТОР4, все банки молчат эта начала кипеть, электролит как красный какой то, отключил ТОР, подключил опять зарядку банки и погонял часа 2, после бросил опять нагрузку 55вт, в проблемной банке напряжение остановилось на 2,05В, как реанимировать если это возможно? долбить банку или топом на малом токе не доводя до кипения?

[ihor]

Не понятно какой ёмкости акб.
Тяни только одну банку и долго, сутки. Потом аккуратно ктц для одной и опять заряд, желательно импульсами. Пока напряжение не перестанет падать ниже 2в под нагрузкой.
Кстати как кипит под ТОП-4, редкие бульки ?

[mski]

[user]ihor[/user],емкость не прописана ток 582А Резерв тока 125мин. Кипит как и обычный кипятильник, т.к. напряжение на этой банке было 2,6-2,7В, я выставлял 75Ач, пока не нагонит общее 14.4. поэтому и взбаламутил электролит. Так это переполюсовка?

[ihor]

Если под нагрузкой показывает минус то таки да..
Можно навесить на банку пока под топом лампочку 5ватт или меньше в качестве балансира.

[mski]

[user]ihor[/user], на эту больную банку? это даст понижение напряжения на ней, соответственно кипения не будет..., а когда можно будет снять эту нагрузку?

[ihor]

Пока не поймешь что зарядил...электролит станет чистым как совесть...

[mski]

За ночь набежало 9,9Ач, в больной банке перестало кипеть, снял лампочку и еще часик на добивке постоял, сейчас отключил топ, через час померяю напряжение.

[ihor]

[user]mski[/user],
Меряй напругу в больной банке при подключении хорошей нагрузки на весь акб. Если сваливается в минус или очень быстро падает ниже 1в...не помогло, надо тянуть еще. НРЦ сейчас на данном этапе не важно.

[mski]

[user]ihor[/user], Дал нагрузку 55+21=76 Вт банка просела до 2.0331В и пошла вверх. После еще раз 55*3+21=186Вт=15А, просела до 1,995 и пошла на возрастание, попробывать сделать КТЦ?

[ihor]

[user]mski[/user], Нет, на добивку на сутки. Электролит должен очистится до прозрачного. Потом можно "нежный " ктц до 12в и опять на пару суток...
Банка похоже, вылечилась почти.

[mski]

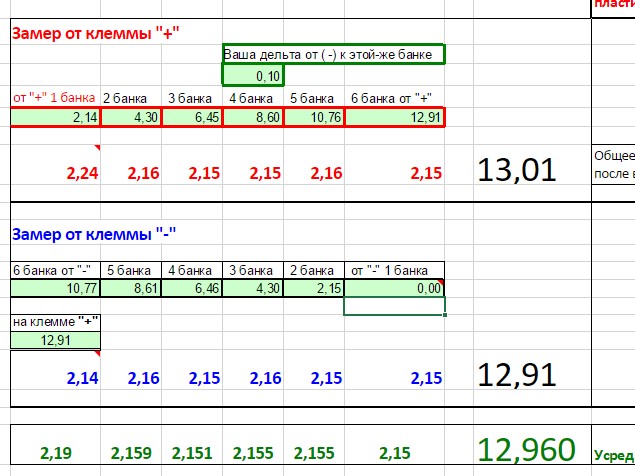

вот, что получилось после 4 часов отстоя, без нагрузки , электролит прозрачный стал уже ночью при зарядке ТОР

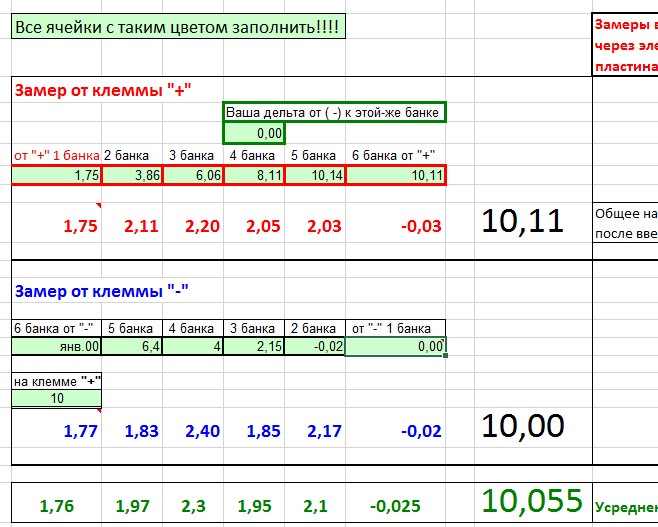

А вот как начиналось:

[ihor]

[user]mski[/user],
На будущее.
Такое кипение можно игнорировать, скорее всего это из-за примесей которые высвободились в электролит ранее в результате эксплуатации. Накрыть салфеткой и забить. Само перестанет как ТОП назад взвеси в пластины засунет...было уже. Результат похоже,положительный . Но не спешите разряжать , банка выздоровела, перестала садить остальные,но не сформировалась. Позаряжайте еще сутки  в режиме 50-60А. Если есть такая возможность

[mski]

Поставил на добивку, в банках тишина полная, редкий пузырек едва проскочит  [user]ihor[/user], спасибо за помощь и консультацию
