Переклеить магниты.

[Кулибин]

Я уже клеил на наш советский супермомент жёлтый. Держится + масло залито внутрь. Единственный минут этого клеяэто усадка. Надо намазывать что бы всё протекало насквозь жирно и ждать потом когда засохнет дня 4. Но потом отодрать скорее всего не получится. Советский же клей. ))))

[Кулибин]

https://avatars.mds.yandex.net/get-marketpic/245136/market_62061snWI2IIi5qFlUYxsw/orig
Это тот что в советские времена выпускали. Он такой желтоватого цвета должен быть.
Добавлено 17 Июль 2018 в 11:42
Он при нагревании не трескается. Эластичность остаётся но оч твёртый.

[inetchik]

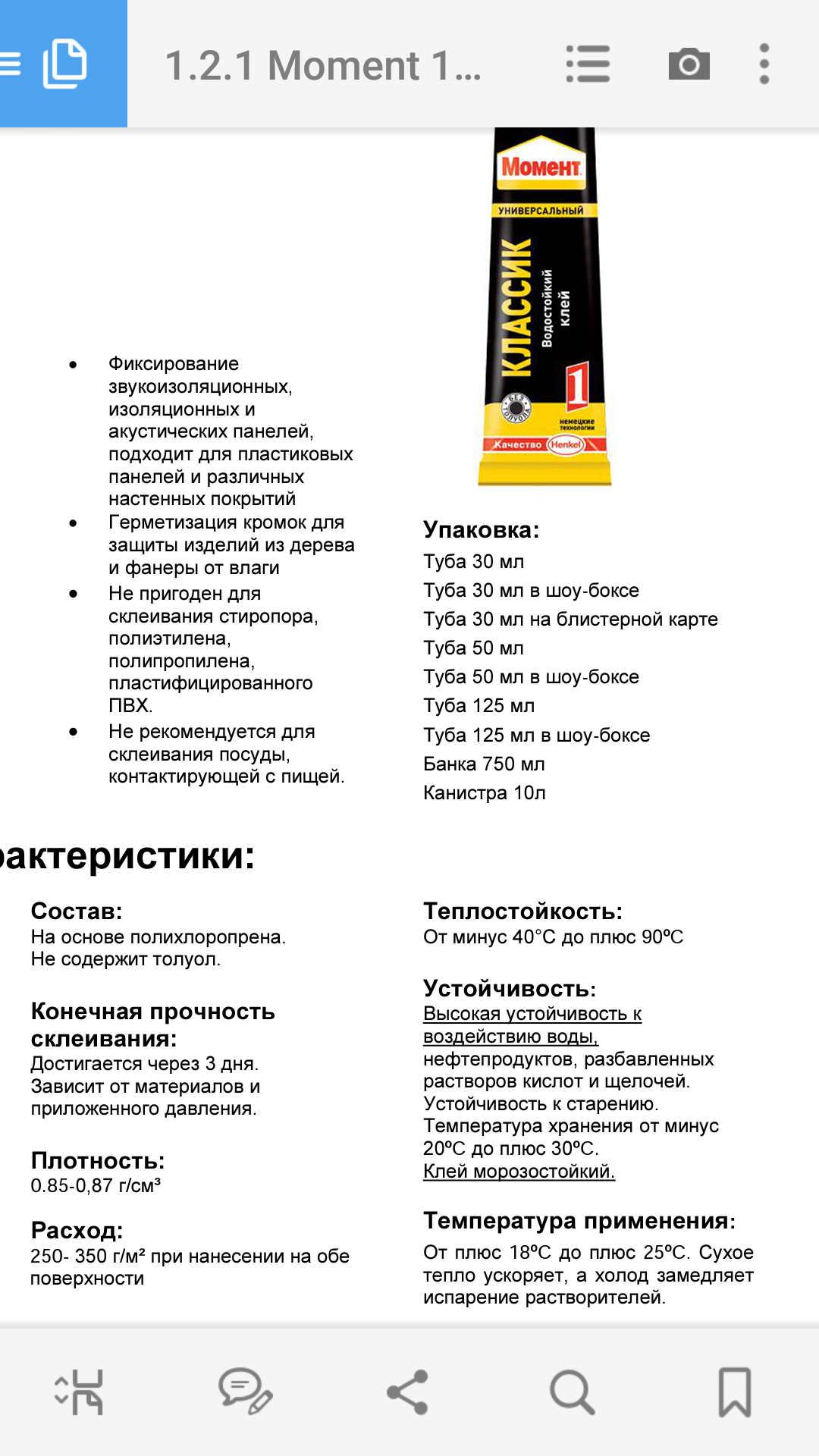

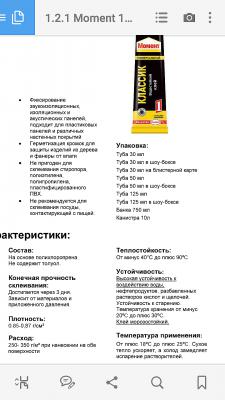

У классика заявлена температура до +90 всего:

Какая температура в моторе была, полагаю датчик есть ?

[Кулибин]

У меня больше 90 и не бывает. Магниты в масле купаются.
Вот если магниты куплю которые будут держать 150-200 то буду думать чем клеить другим.
Если у вас не залито масло в МК то 90 на магнитах не бывает никогда, это надо не знаю как перегреть, обмотки уже будуть дымить.

[inetchik]

СПС.
Устал я клеи выбирать, заклею все, на каждом углу имеющимся:

буду думать...

Я вчера надодумался и:
Только нужны выходы на обо..ронку.

[DIVAS]

Подскажите где можно купить готовые магниты на миникрошку?? Моторколесо в пожаре пострадало, обмотки как новые а вот магнитам капец, причём не всем а там где больше всего было огня.
В итоге под замену но где бы их взять да жаростойкие. Есть которые до 250гр держат, мне и 200гр хватит.

Видимо, нужно искать подходящие по размеру или заказывать изготовление по своим размерам. В СПб и Мск есть несколько фирм, которые занимаются магнитами. А можно и на Али погуглить.

[Кулибин]

Я как то уже заказывал в москве, написал им какую намагниченноть я хочу, написал какую температуру хочу. Надурили сволочи, при 110 магнит сдох, козлы.
Так что вот не знаю даже где брать. Да и причем заказывал 160 гр магниты и они на много дороже те что на 100гр. Скоты одим словом.

[drossel]

[user]Кулибин[/user],  https://item.taobao.com/item.htm?spm=a230r.1.14.4.2dbf538adEv6jH&id=534495558563&ns=1&abbucket=14#detail

Я брал тут. До 9 кВт на 205 Кваншуне больше пол года прошло все нормально работает.

[sergek1985]

СПС.
Устал я клеи выбирать, заклею все, на каждом углу имеющимся:
Я вчера надодумался и:
Только нужны выходы на обо..ронку.

Сопли надежнее.

[inetchik]

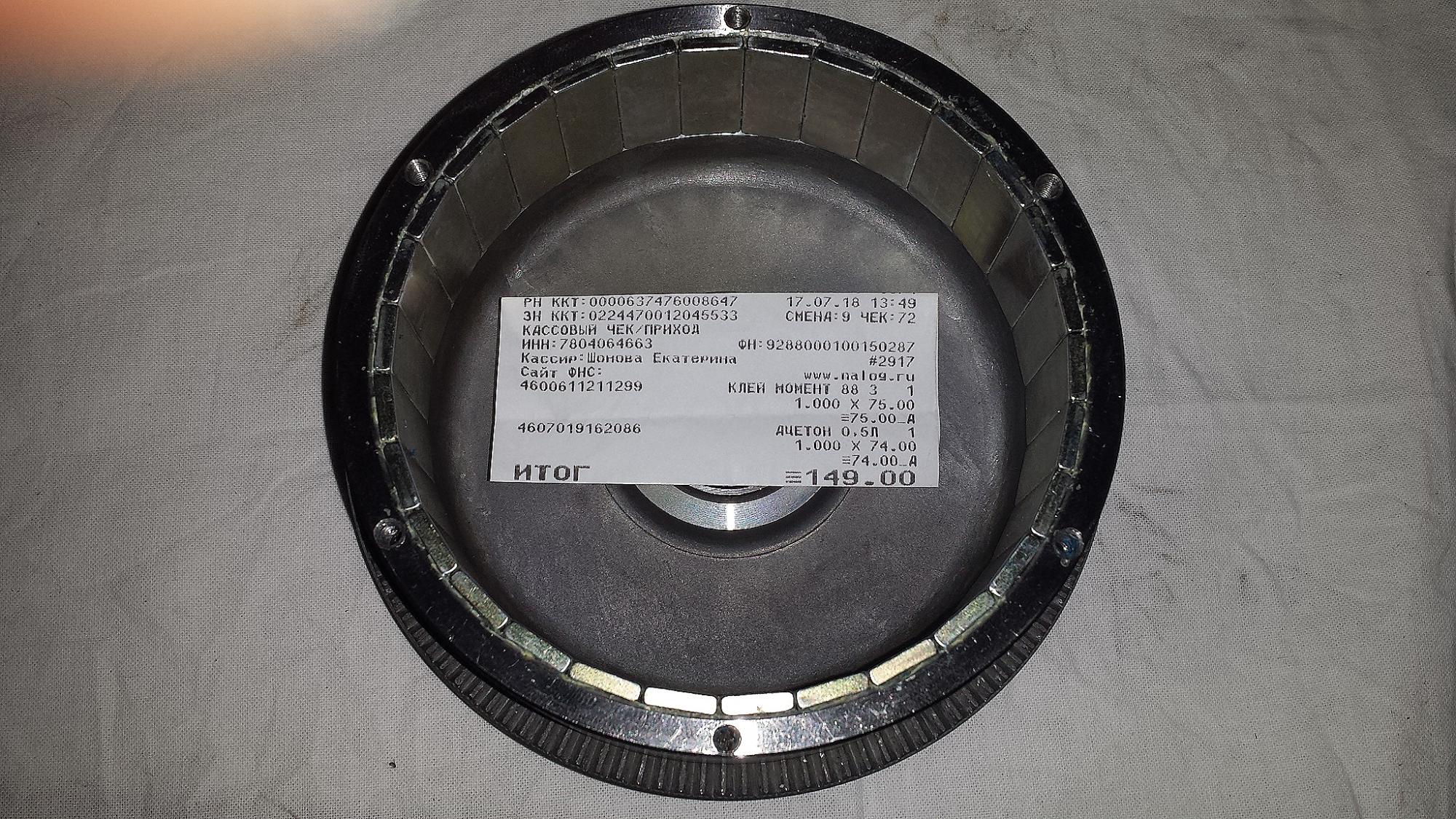

Готово (еще тока часиков 20-25 подзасохнет пусть):


Ацетонил дольше, чем клеил.
Ацетонка с'ела пару часов.
Нанесение клея (сразу на все" и все), сушка и вклейка: 30мин (на сухую потренировался до этого пару раз с установкой магнитов для выработки технологии выравнивания и для мышечной памяти).
Плюс еще полчаса кой-чего, пока не скажу. Проверю в работе, тогда и дополню.
Через шесть часов уже хрен сдвинешь.

[Кулибин]

Класс!! Тоже скоро предстоит. Но у меня есть уже опыт. Второй сезон катается на повышенной мощи. МК 500 ватт, на пике вливается 4 квт.
Маленькое 12" самокатное.

[Михаил2115]

А где можно найти на али или на тао магниты 30х11.2х3 ?Или 30х11.2х3.5 или 30х11.2х4
Это в гиробордах стандартный размер.
Просто могу на станке внутри проточить тело обода на 0.5мм и поставить чуть мощнее магнитики,будет лучше крутящий по идее.

[Кулибин]

Мощнее поставишь магниты и будет скорость ниже но тяга прибавится.

[Михаил2115]

Мощнее поставишь магниты и будет скорость ниже но тяга прибавится.

А почему скорость упадет?
Добавлено 18 Июль 2018 в 20:03
Нашел на Тао магниты стандартные.

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3920725071.33.2b87342bRQSyLg&id=523239834463
толще чем 3мм нету,есть или 2.5мм или 3мм толщина для такого размера.

[Кулибин]

ПротивоЭДС сильнее.

[inetchik]

[user]Кулибин[/user].
Спасибо еще раз за предложенный вариант клея !
Жаротест на резиновом стадионе у ближайшей школы пройден успешно.
Разогрел обмотки до 103,3°С старт-стопами минут за 5-6, а крышки-то холодные ~55-60°С.
Дал отстояться минут 10 и получил легкий ожог кожи, но не смертельный, наверно градусов 80 крышки стали, а на термометре 92 было. Дал еще чуток старт-стопов без фанатизма но сурово, все ОК на слух и стало тише чем было - однозначно, хоть грохота, как тут в теме на видосе, и не было никогда.

Я доволен результатом, пока, т.к. таких нагрузок я ни разу не давал на мотор, а он, клей, их выдержал.

Секретный "момент":

...полчаса кой-чего...

:
Вложил ярмо со свежевклеенными магнитами в крышку и положил через толстую шайбу на стол, "стырил" у жены фен и, раскручивая вышеописанные детальки, прогревал полчасика с поддержанием температуры ~65-70°С.
Получилась легкая вулканизация, заметная глазом.
Время полной сушки можно по написанию постов определить.

Клеевой слой и на магнитах и на ярме, перед вклейкой, просушен 15 минут и был практически не липким, по инструкции этот момент.

[Кулибин]

Я клеил не по инструкции. Я клея лил столько что его пёрло из всех щелей. То есть прям проливал, у меня наверное почти весь тюбик ушел.Я так подумал, пусть сохнет неделю толстый слой но если высохнет то это навсегда. Я в советское время когда был мелким им клеил всё подряд, оторвать не реально было.

[Samohod55]

Всем добра.Треснул магнит,можно эти два кусочка вклеить,или не вариант?
