Самодельный измеритель Rвн

[SapienzSPB]

В продолжение разговора о модернизации измерителя сопротивления аккумуляторов... Случайно наткнулся на новую версию измерителя. Беспроводную, с ВТ на борту и андроид приложением. https://m.ru.aliexpress.com/item/32902575992.html?trace=wwwdetail2mobilesitedetail&productId=32902575992&productSubject=MICRO-10-New-C-version-Bluetooth-Battery-Tester-12V-Car-Battery-Tester-Bluetooth-Battery-Monitoring-Car&spm=a2g0s.9042311.0.0.67e233edScCiAZ
Опередили китайцы )))

[UriBas]

Спойлер

В продолжение разговора о модернизации измерителя сопротивления аккумуляторов... Случайно наткнулся на новую версию измерителя. Беспроводную, с ВТ на борту и андроид приложением. https://m.ru.aliexpress.com/item/32902575992.html?trace=wwwdetail2mobilesitedetail&productId=32902575992&productSubject=MICRO-10-New-C-version-Bluetooth-Battery-Tester-12V-Car-Battery-Tester-Bluetooth-Battery-Monitoring-Car&spm=a2g0s.9042311.0.0.67e233edScCiAZ

Опередили китайцы )))

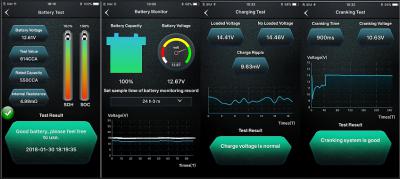

Хорошая штучка! Можно графики смотреть и даже делать логги заряда/разряда, и вообще, просто прикрутить к АКБ и будет эдакий прибор монитор - тестер  за 19 долл.  В ожидании потребляет не много - 1мАч,

Спойлер

Только интересно, там получается две версии что ли? 1) https://www.lancoltester.com/battery-tester/lead-acid-battery-tester/bluetooth-4-0-battery-analyzer.html#   2) https://www.lancoltester.com/battery-tester/lead-acid-battery-tester/bluetooth-battery-analyzer.html
Но, как всегда, хотелось бы больше..  например, чтобы можно было совместить с таким набором, но без распечатки.
https://www.lancoltester.com/battery-tester/lead-acid-battery-tester/24v-battery-tester.html
Поэтому самоделка все равно рулит..

[yury.chereshnev@yandex.ru]

скажите пожалуйста как выставить фьюзы

[Albert1304]

[user]SanSanich[/user], [user]SanSanich[/user], Добрый день! интересуюсь темой создания самодельного экспресс измерителя Rвн. Как с вами можно связаться?

[Серик]

Приветствую Всех Форумчан!
Популярно о измерителях Rвн:

https://www.youtube.com/watch?v=pjOJU8k09n8

[yurgen]

Лучший метод - это старая добрая нагрузочная вилка, а не эти всякие китайские не пойми что показывающие показометры.

[Fernak]

Лучший метод - это старая добрая нагрузочная вилка, а не эти всякие китайские не пойми что показывающие показометры.

Особенно когда она показывает, что акб в порядке а по факту внутреннее сопротивление зашкаливает, и через месяц он умирает. ))) Проверял. Могу ссылку дать на описанные замеры.
Спасибо, я лучше двумя способами буду делать диагностику.

[yurgen]

Ну , значит праверялбщик этой викой пользоваться не умеет, криворук короче.

[Vova_n]

Вы ещё подеритесь "горячие финские парни" тут уж несколько раз озвучено, что ни то ни другое в отдельности не даёт полной картины о состоянии акб.
Оба озвученых вами метода являются дополнениями к стандартной отценке состояния акб, которую даст только КТЦ. Разряд 20/10часов на ваше усмотрение + тестер + вилка и иные меры диагностики как дополнение для полноты картины.

[.ctor]

А есть конечная принципиальная схема девайса? Интересует обвзязка измерительной части.
Инструментальные ОУ заказал, но боюсь придут они уже с нормальным прибором по времени)

зы. тему пролистал, но видимо глаз уже замылился.

[UriBas]

А есть конечная принципиальная схема девайса? Интересует обвзязка измерительной части.

На 12 странице ответ №204 ссылки на архив, там есть последняя 4-ая версия ..
из этого архива прикрепляю файл сюда со схемой и прошивкой

[реношник]

2019.03.23__Online_Tester_Rvn_AKB.ino.with_bootloader.standard.hex

На 12 странице ответ №204 ссылки на архив, там есть последняя 4-ая версия ..
из этого архива прикрепляю файл сюда со схемой и прошивкой

А зачем прошивка с бутлоадером ?

[UriBas]

А зачем прошивка с бутлоадером ?

Возможно это просто такое название хекса, по каким-то соображениям Автора.

[annik]

А зачем прошивка с бутлоадером ?

Автор объяснял, что прошивки он писал для плат Ардуино, а там уже бутлоудер есть.  Если брать чистую 328, то необходимо сначала считать с Ардуинки загрузчик, прошить  им 328, а потом уже загружать туда прошивки.
тут есть немного https://www.forumhouse.ru/threads/443321/

[реношник]

Автор объяснял, что прошивки он писал для плат Ардуино, а там уже бутлоудер есть.  Если брать чистую 328, то необходимо сначала считать с Ардуинки загрузчик, прошить  им 328, а потом уже загружать туда прошивки.
тут есть немного https://www.forumhouse.ru/threads/443321/

При всем уважении но это какая-то чепуха ...
Если вы скомпилировали "хекс" файл то бутлоадер абсолютно бесполезный ...
Бутлоадер нужен только для загрузки исходников (формат "ино") через ардуино ИДЕ ...

[annik]

Я в этом вопросе, компиляции, очень слаб.
Как я понял, Автор обьяснил, что без прошитого загрузчика из Ардуины  с одним НЕХ файлом устройство будет работать от внутреннего генератора. т.е. в 16 раз медленнее. Я спаял эту плату, но ее еще не пробовал. Нет времени заняться. Я планировал прошить чистую 328 из файла Автора, а фьюзами заставить генератор заработал от кварца.

[SapienzSPB]

А зачем прошивка с бутлоадером ?

Приветствую. Да потому что, как я и говорил, микроконтроллер в том проекте второй раз в жизни в руках держал. Потому и выложил с бутом. Думал надо именно так. Исходники утеряны вместе со старым винтом, а вот безбутовые хексы должны валяться в облаке. Посмотрю.

А есть конечная принципиальная схема девайса? Интересует обвзязка измерительной части.

Схема девайса почти не претерпела изменений(в последней 4й версии). Отличия коснулись только того что входы операционника поменялись местами - так было проще развести схему и нагрузочный резистор стал 20 ом а не 10 ом - так сделалось возможным непрерывно измерять внутреннее сопротивление без перегрева данного резистора.
Надо бы переписать прошивку, да все времени нет.

Добавил HEXы без загрузчика к версии V3. https://drive.google.com/drive/folders/1imVVYotsdu2NhSiaFimsffQAj53ju_HC?usp=sharing

[реношник]

Цитата: реношник писал 13 Апр 2021 в 08:30
А зачем прошивка с бутлоадером ?
Приветствую. Да потому что, как я и говорил, микроконтроллер в том проекте второй раз в жизни в руках держал. Потому и выложил с бутом. Думал надо именно так. Исходники утеряны вместе со старым винтом, а вот безбутовые хексы должны валяться в облаке. Посмотрю.

А есть где-то описание принципа работы программы, может попробую заново написать код, вот и будет исходник...
