И так, здесь буду делиться опытом переделки легендарной сборки под свой байк, не разбирая корпус.
Начну. Процесс разрезания перемычек я не задокументировал, но тут ничего особенного - режем самым тонким диском строго посредине между пакетами, крепко держа "болгарку". Потом я пытался освободить от оставшихся напаек метдом срезания ножом, перпендикулярно выводам. Но в конце психанул, и тупо поотрывал остатки перемычек. При чем, пострадали перфорированные контакты, а вот алюминиевые остались более длинные, что в результатате порадовало.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
А вот и виновник "брака" сборки, плохой провар контакта, в результате чего под нагрузкой он отгорел и сборку списали :) (в предыдушей сборке вообще забыли провариить в одном месте)
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
вот как отрывались алю контакты
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
Для себя прикинул схему конфигурации
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

От пайки алюминиевых контактов решил отказаться. Как показыват опыт, почти ежедневной тряски на протяжении пары лет некоторые спайки поотлетали, причем в дороге далеко от дома -поремонтировал канцелярскими биндерами "кабы домой доехать", но так и езжу с 4-мя такими контактами пружинными :)
По этому плюсовые контакты решил соединять механически. но так, как напрямую с медью нельзя, промежуточным металлом решил выбрать припой. Вот таким макаром делал клему для прикрутки. Сечение 4 квадрата.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
Но в результате еспериментов оказалось очень неудобное и ненадежное (механически) соединение, так как алю намного мягче луженной косички, его просто деформировало.
Решено было сделать на совесть - с помощью медной жести, нашел на черном рынке очень черную  /:-) латунь толщиной 0,25мм. С нее сделал "накладки" на контакт, и болтовым соединением зафиксировать. В качестве гроверов использую так называемые звездочки - шайба в процессе сплющивания более равномерно распределяет усилие сдавливания. И от откручивания неплохая защита. Зажимал с умеремнным усилием, чтобы не продавить фольгу. В результате контакт стал более жестким, и паябельным ;-)
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

На сегодня все, сел шуруповерт и нечем дырявить клеммы ))) Завтра опишу процесс более детально.

mr.Dream

  • Старожил
  • *****
  • Репутация: 108
  • Сообщений: 3042
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Оффлайн Оффлайн
    • Награды
Вспомнил, что шуруповерт у меня аккумуляторный, зарядил и продолжил работу  ;-)
Нарезал, нагнули насверлил отверстий в латуни.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
Потом устанавливаю на "место", и уже по месту сверлю алюминий. Накладка латунная заходит на контакт туго, так что сверлю сразу два отверстия.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса
В результате за сегодня 4/7 части сделал :) Продолжить не могу, потому что нужно рихтовать латунь, кривая немного она, а уже почти утро, соседей жалко :) Вот что выходит.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

dimad63

  • Старожил
  • *****
  • Репутация: 59
  • Сообщений: 1957
  • москва
  • Оффлайн Оффлайн
    • Награды
Вот это правильный подход . Переделанные так же 2 сборки работают 3 год и ничего нигде не вздувается :) 1 стоит на джипе как стартерная 2 года
 при заводе даже просадки нет . 100ач

mr.Dream

  • Старожил
  • *****
  • Репутация: 108
  • Сообщений: 3042
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Оффлайн Оффлайн
    • Награды
Доделал сегодня все накладки на алю выводы. Загибал лист латуни с помощью канцелярского ножа и молотка.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

Потом временно заизолировал болтовые соединения армированным скотчем от случайного "междусобойчика".
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

Ну и начал распаивыть "перемычки".
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

Осталось несколько штук допаять, как закончился припой  :ireful: Пришлось сделать паузу. Перемычки из провода сечение 4 мм2. При пайке нужно строго соблюдать технику безопасности и изолировать соседние контакты. В качестве изолятора временно использовал картон. Потом будет текстолитовая ткань, электротехническая или та, которой трубы теплотрасы мотают - тоже очень прочная.

mr.Dream

  • Старожил
  • *****
  • Репутация: 108
  • Сообщений: 3042
  • Ternopil, Ukraine
  • Ездю на лифере :)
  • Оффлайн Оффлайн
    • Награды
С припоем какой то напряг у нас в городе, или дорого (150 грн за 17 грамм - 1 метр  :laugh:) или гуано то, что мне не подходит по температуре плавления, ПОС-40 заполонил рынки. Нашел какой то Intertool RS-2065. Аналог нашего ПОС-60. Тот, что закончился, был аналогом ПОС-63 и т.п. 183 градуса. Но вроде спаялось 40-ваттным паяльником хорошо.
Установил (на саморезы) клемную колодку
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

Силовые провода уже протянул 2,5 квадрата, думаю, для 40А кратковременно и 25-30А в работе больше не нужно, да и 4мм2 просто закончился. Временно припаял предохранитель на 30А. В перспективе предохранитель на 60А и автомат на 25 (40).
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

Ну и самое ожижаемое - общая напруга последовательных элементов :) Кстати, акум после хранения в хз каком состоянии заряда еще с кооперативной покупки из китая, года наверное уже 2,5 прошло. Ни разу не заряжал, даже несколько а/ч использовал, когда тестировал байк от напряжения 23В. 70В ровно - 3,33-3,34 показывают ячейки по отдельности.
Изменение конфигурации сборки  7s3p в 21s1p без разбора корпуса

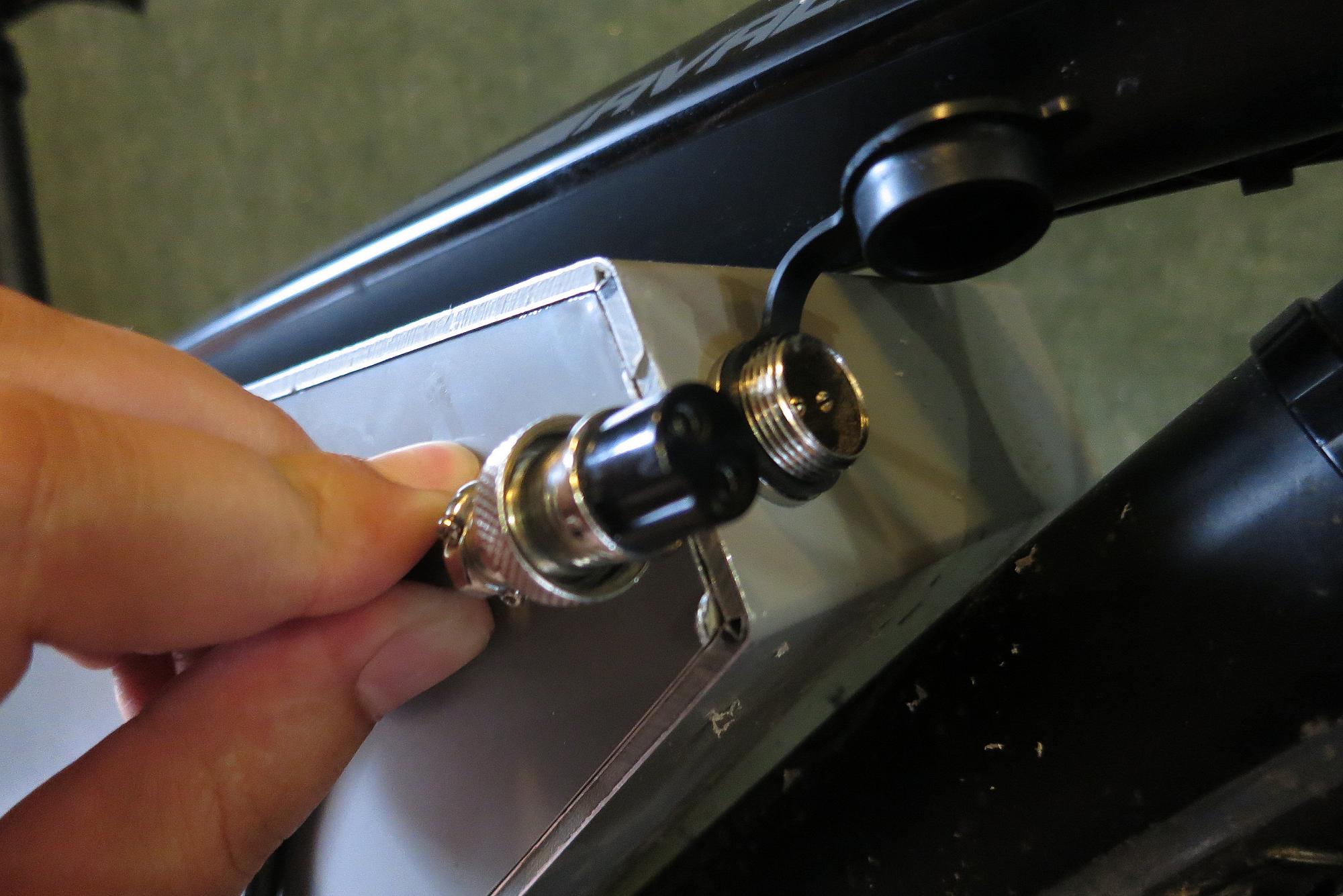

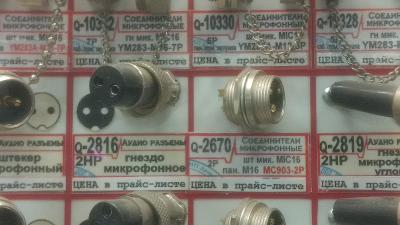

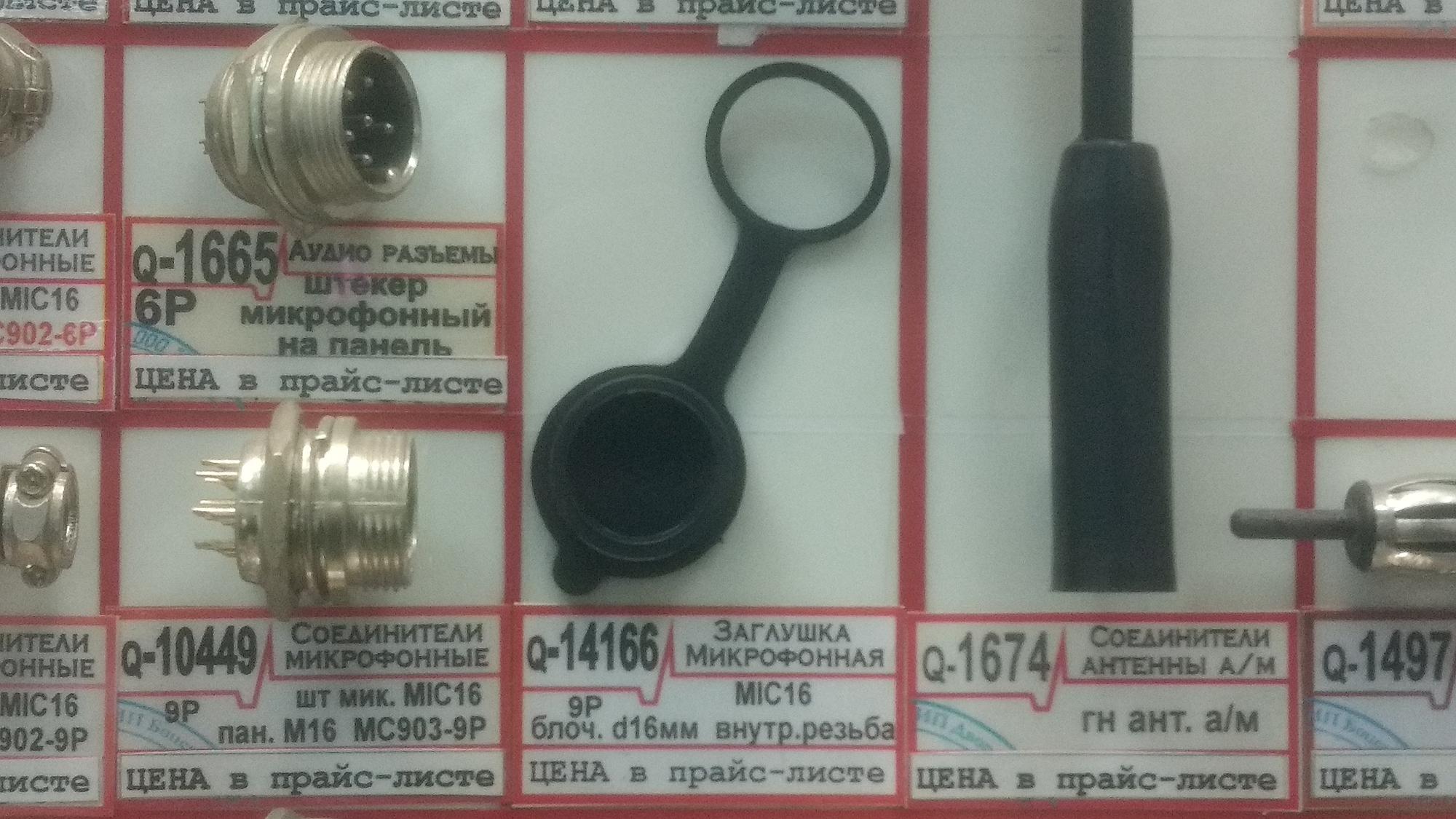

Осталось припаять балансирные провода и дать зарядиться :) Но у меня БМС-ка на 20 ячеек. Придется одну потом вручную дозарядить.
Ячейки перед распайкой не проверял. Надеюсь на все рабочие. Проверять буду все вместе: заряжу полностю, разряжу 15 а/ч, а далее буду контролировать, если меньше 17,5 "ахов"  будет какая то иметь, ее "урежу".
Иду пихать все это дело в байк, и если не будет дождя - сделаю тестовый заезд вокруг дома :)

Сообщение понравилось: Григорий 1073, gekagal

zap

  • Старожил
  • *****
  • Репутация: 495
  • Сообщений: 11942
  • Санкт-Петербург
  • Оффлайн Оффлайн
    • Награды
Ну, такой вариант подходит только если уж совсем дофига место в тракторе :)
Там же одни боковые стенки пластиковые сантиметра три толщиной каждая.
А вот лента из нержи отличная штука, я её года два в разные места использовал, она пружинит и вообще клёвая. Кончилась уже  :~-(
