Разрядная кривая свинцовых АКБ

[Vova_n]

[user]Palintin[/user],  Ну вот взгляните какие кривые бывают  попробуйте применить свой расчёт.

Спойлер

[Palintin]

[user]Palintin[/user],  Ну вот взгляните какие кривые бывают  попробуйте применить свой расчёт.

Спойлер

Кзн=0.253 Угол 14.1 но не забывайте что это для тока 0.075С и сравнивать с 0.05С и 0.1С безсмысленно
Дотаточно не однозначный график, но это частный случай, скорее всего с повышеной кислотностью.

Суть методики, оценить емкость нового АКБ без разряда до 10.5в. Допустим вы купили кальцевый АКБ или просто не хотите тратить время, просто разряжаете его до 12в током 0.2С-0.5С и пересчитываете в полную емкость.

[AlexAi]

Суть методики, оценить емкость нового АКБ без разряда до 10.5в.

Она на боку этого акб написана. В 99,9% соответствует.

[serggio]

Кзн=0.253 Угол 14.1 но не забывайте что это для тока 0.075С и сравнивать с 0.05С и 0.1С безсмысленно

Не забывайте, что в новом АКБ ХХ Ач, а в проработавшем Н лет, или проблемном в разы меньше!
А ток вы нагрузки ставите от паспортной емкости. Вот и думайте, будут ли ваши кривые совпадать для тока 3,5 А и АКБ 70 Ач и того же АКБ, в котором осталось 20 Ач, да еще и одна банка валится.
Остаточную емкость АКБ определяют только полным разрядом!

[serggio]

спасибо, жду

Без проблем,  графики конечно не снимал, не стал возиться с этой мелочью, но вот по данным электронной нагрузки при разряде до 10,8В током 10 часового разряда (по даташиту)

1. Батарея и ее история.
Батарея Delta HRL 12-9 (1234W) выдана мне новой в Янв. 2017 (истинную дату производства не смотрел, но была целкой еще) для проверки электронной нагрузки - работает/нет. Проверил, нагрузил минуту током 10А, бросил в ящик стола, провалялась год там. Через год НРЦ 12,651 В.
2. Подзарядил, провел серию тестов для расчета вн. сопротивления - см. смежную тему, потом стал гонять батарею на полный разряд/заряд с целью определить остаточную емкость.
3. Три разряда/заряда подряд ЗУ БОШ С3, в промежутках оставлял на пару суток по под 13,5В коптиться - кипятиться

Разряд 1 - первый после тестов и первый для батареи: 7:40:51 (чч:мм:сс) - 6,905 Ач.
Разряд 2 - 7:57:03 - 7,161 Ач.
Разряд 3 - 8:09:13 - 7,339 Ач.

Ну как, потерял кальций половину емкости после первого разряда?

[Яков93]

Господа, просьба не мусорить в теме. [user]Palintin[/user], хотите вывести какую-то дополнительную информацию из разрядных кривых - дело хорошее, не отвлекайтесь тогда на посторонние перепалки. Либо ждите пока кто-то накидает реальных кривых, либо снимайте кривые сами.

[xeus]

Выложите, пожалуйста, в графическом виде.

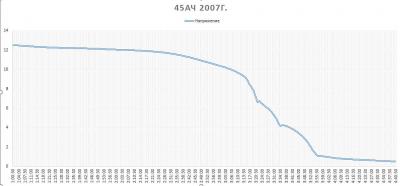

11,4В акб 70Ач новый, первый его разряд.



Старый акб:
До 0В разряд:

[Серик]

Приветствую Всех Форумчан!
Здравствуйте, Уважаемый xeus!
Благодарю за графики.
Надеюсь, что в будущем и я буду выкладывать графики разряда и заряда(!) аккумуляторов имеющимися у меня устройствами !

[Palintin]

Старый акб:

[Alex_Soroka]

Старый акб:
До 0В разряд:

две больные банки в нем.
и вы его разрядом еще больше убили.

[serggio]

и вы его разрядом еще больше убили.

Так суть АКБ вообще-то разряжаться и заряжаться - работать. Если его разряд убивает, то это позволяет на ранней стадии выявить дефектный АКБ и заменить своевременно

[Кass]

Теперь самое главное, что так и не выполнено, как по разряду до 12 вольт посчитать общую емкость?

Ну к примеру вот выложен график:

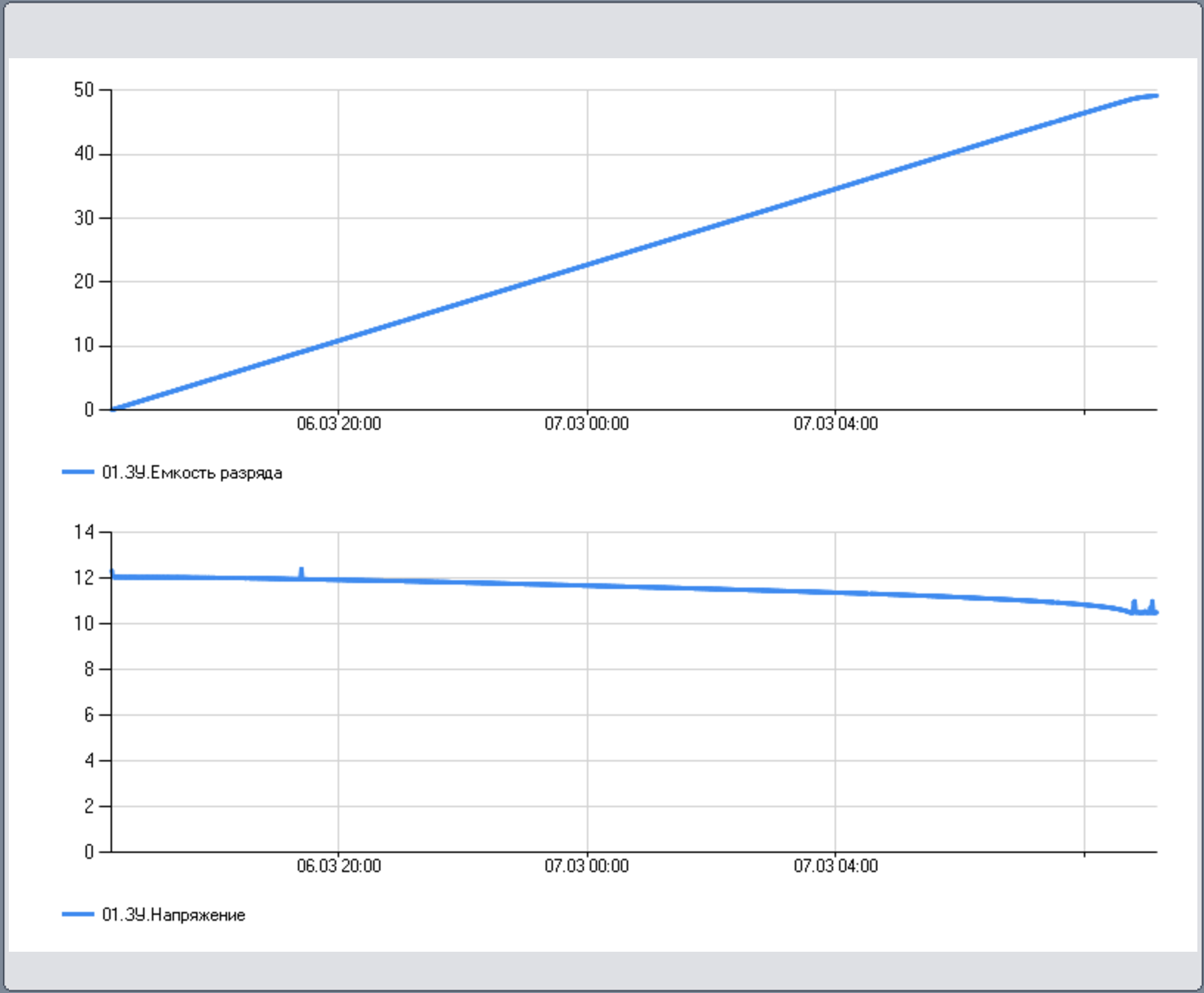

Напряжение и емкость. Правда это не здоровый или новый аккумулятор, а переполюсованный. Тем не менее можно посмотреть при каком напряжении какую емкость он отдал. Так же можно зайти на стенд, и вывести этот отчет в виде таблицы, можно в виде экселевской и там все будет видно.

[Кass]

Вот ссылка на графический вид отчета:

http://80.240.100.86/WebApplicationNERO/LogArchiveView3.aspx?dtFrom=06.03.2018%2016%3A20&dtTo=07.03.2018%2009%3A20&MasterSN=806355154&Parameters=1_Напряжение_ЗУ%0A01.ЗУ.Напряжение%2C1_Емкость%20разряда_ЗУ%0A01.ЗУ.Емкость%20разряда

Вот на табличный:

http://80.240.100.86/WebApplicationNERO/LogArchiveView3.aspx?dtFrom=06.03.2018%2016%3A20&dtTo=07.03.2018%2009%3A30&MasterSN=806355154&Parameters=1_Напряжение_ЗУ%0A01.ЗУ.Напряжение%2C1_Емкость%20разряда_ЗУ%0A01.ЗУ.Емкость%20разряда&table=true

Смотрите и анализируйте.

Что тут вижу я.

В 16.20 6.03.18 напряжение было 12.716В

Касание 12В произошло 6.03.18 в 18:58 отдав при этом 7.798 Ач. Ну будем считать 7.8Ач. Всего АКБ отдала 50 Ач. Ток разряда 3А, Rвн 5.1-5.2мОм.

То есть до касания 12В АКБ отдала 15.6%.  Никаких 86% нет и в помине.

[Alex_Soroka]

То есть до касания 12В АКБ отдала 15.6%.  Никаких 86% нет и в помине.

могу вас только поздравить.
Вы убили АКБ и теперь он не может выдать выше 15%.

[SanSanich]

Вы убили АКБ и теперь он не может выдать выше 15%.

Касание 12В произошло 6.03.18 в 18:58 отдав при этом 7.798 Ач. Ну будем считать 7.8Ач. Всего АКБ отдала 50 Ач. Ток разряда 3А, Rвн 5.1-5.2мОм.
То есть до касания 12В АКБ отдала 15.6%.  Никаких 86% нет и в помине.

Может

[Кass]

могу вас только поздравить.
Вы убили АКБ и теперь он не может выдать выше 15%.

Александр, до переполюсовки АКБ долго была в утиле, после импульсных КТЦ отдавала 2% своей емкости и 30% ССА, после переполюсовки более 50% своей емкости, и 85% ССА. Теперь по заявлению тестера это ХОРОШАЯ АКБ. Поэтому сейчас она имеет абсолютно нормальные параметры. Если сильно интересно посмотреть есть ли разница с непереполюсованными, мошно покопаться там в базе, есть там и они. Но разрядная характеристика аналогична. До касания 12.0В (не до НРЦ) батарея отдаст 15-20%. Ну максимум 25%. Для того, что бы получить разрядную как у вас на рисованной картинке, нужно либо залить электролит большой плотности, или добиться сильного расслоения, загнав максимум кислоты в АМ, что бы НРЦ было не 12.7В, а 13.3-13.5В. Но жизненный путь такой АКБ будет недолог.

[Palintin]

Что тут вижу я.

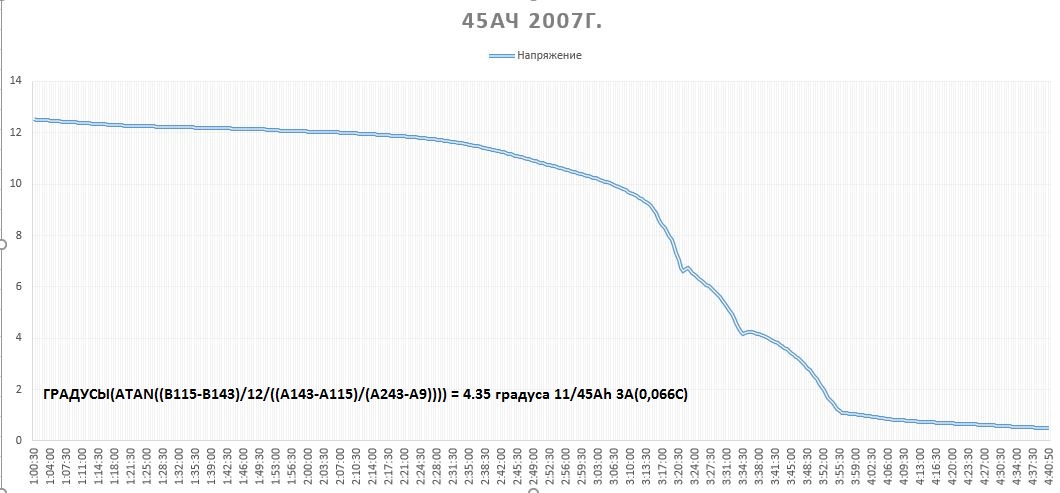

arctg((12,275-12)/12/((1138-981)/(1965-980)))=8.18 градуса 48.6/50Aч 0.06С 3А

[serggio]

[user]Palintin[/user], конкретней...
выпустите своего полтергейста
Сколько в АКБ осталось?

Спойлер

Задумываю подкинуть вам пару участков кривых «до 12В» с целью угадать остаточную емкость
