01 Апр 2018 в 11:50
Прочитано 351 раз
Оффлайн

Anton_S

Россия, Самара Сообщений: 543

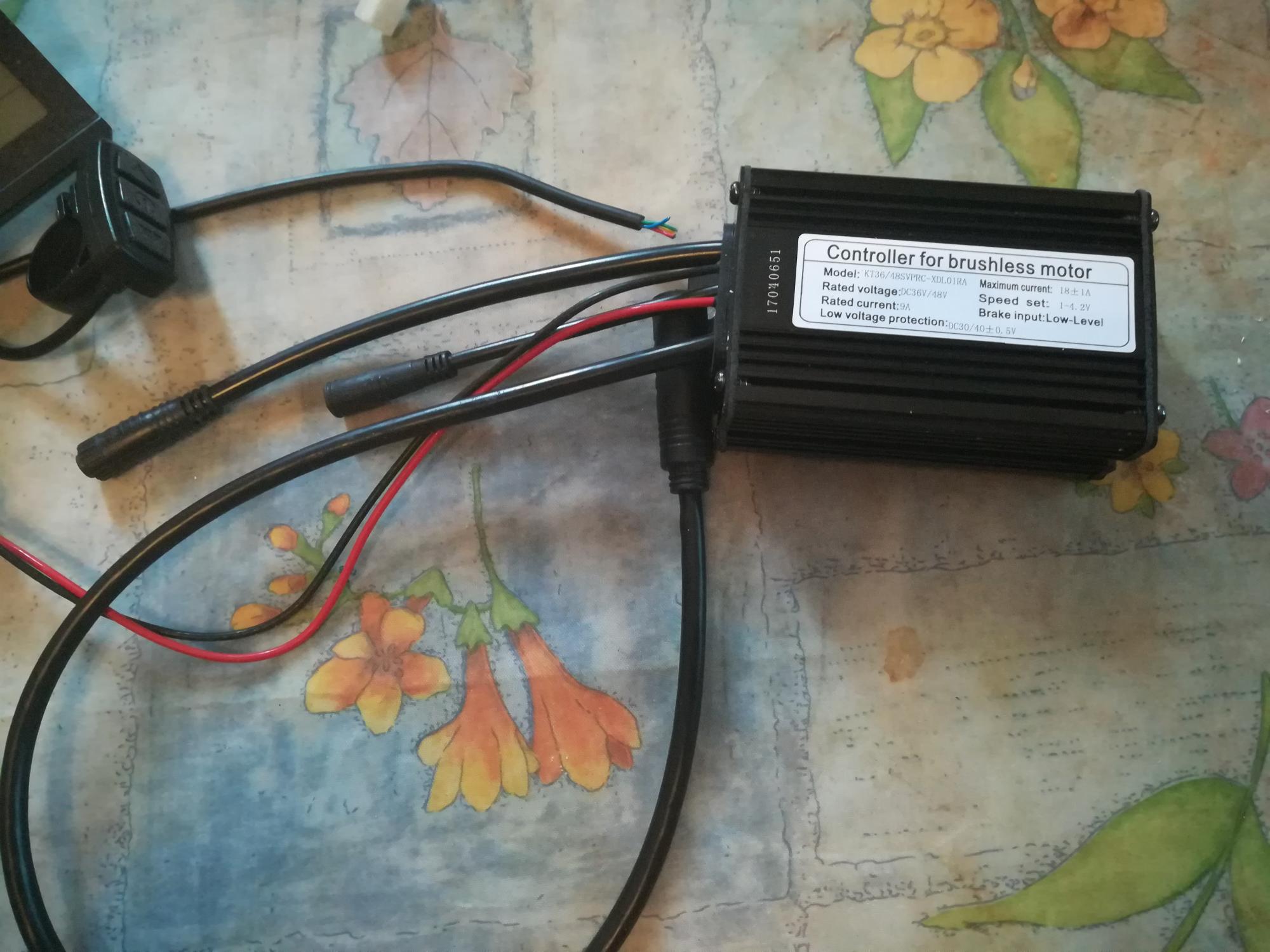

Вот такой контроллер .
Нет схемы подключения. Силовую и часть мотора с датчиками я разберусь  ... А вот собственно дисплей и управление. Нет схемы . Подскажите где найти ли у кого есть похожий.



01 Апр 2018 в 14:46
Ответ #1
Онлайн

MoRoman

Россия, Москва - Обнинск Сообщений: 2965
, вскрывайте контроллер и расписывайте разъёмы по точкам подключения.

01 Апр 2018 в 15:10
Ответ #2
Оффлайн

Anton_S

Россия, Самара Сообщений: 543

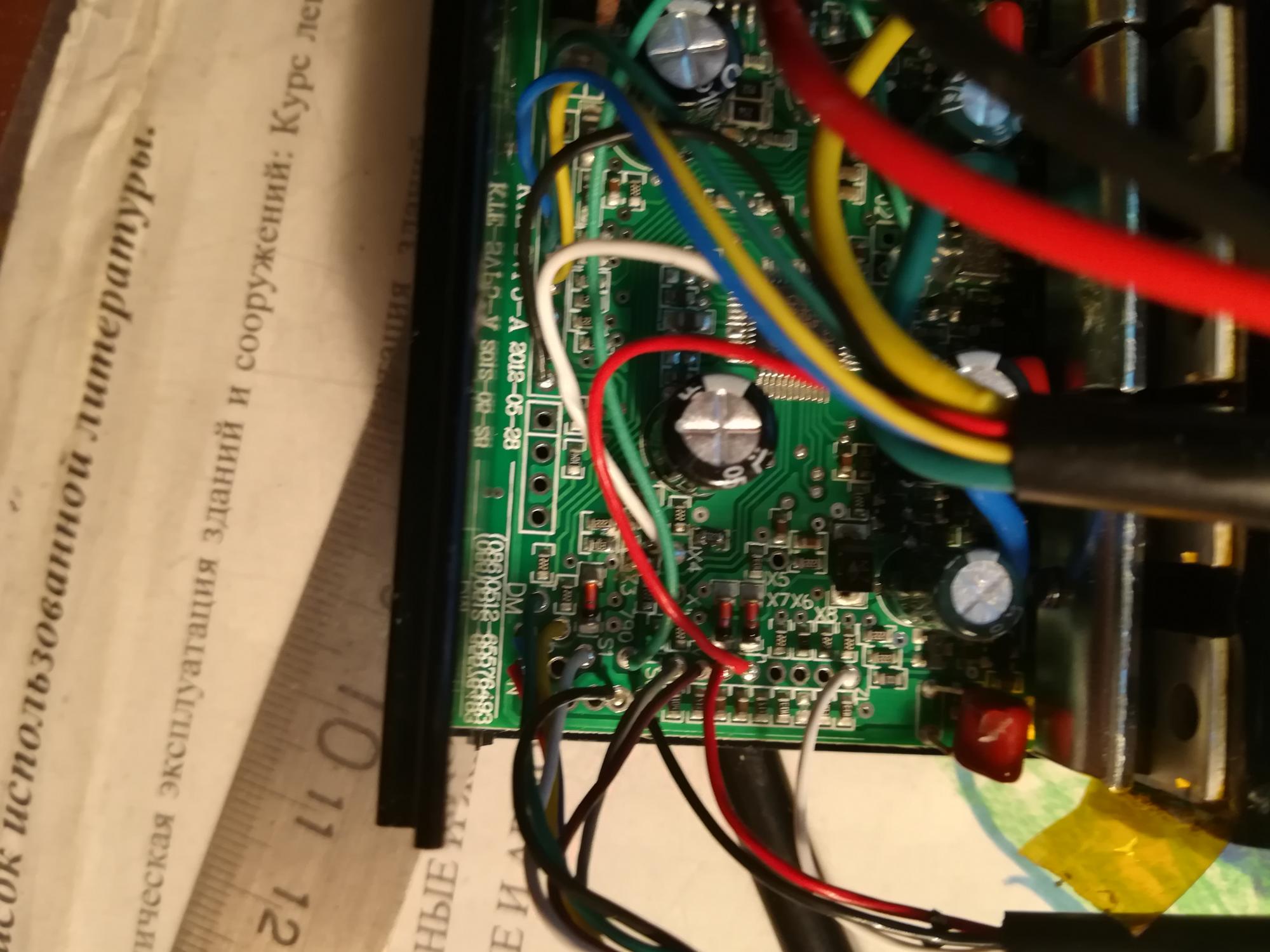

По таким надписям можно что то понять ?

01 Апр 2018 в 15:15
Ответ #3
Оффлайн

Jeca

Гомель Беларусь. Сообщений: 5778

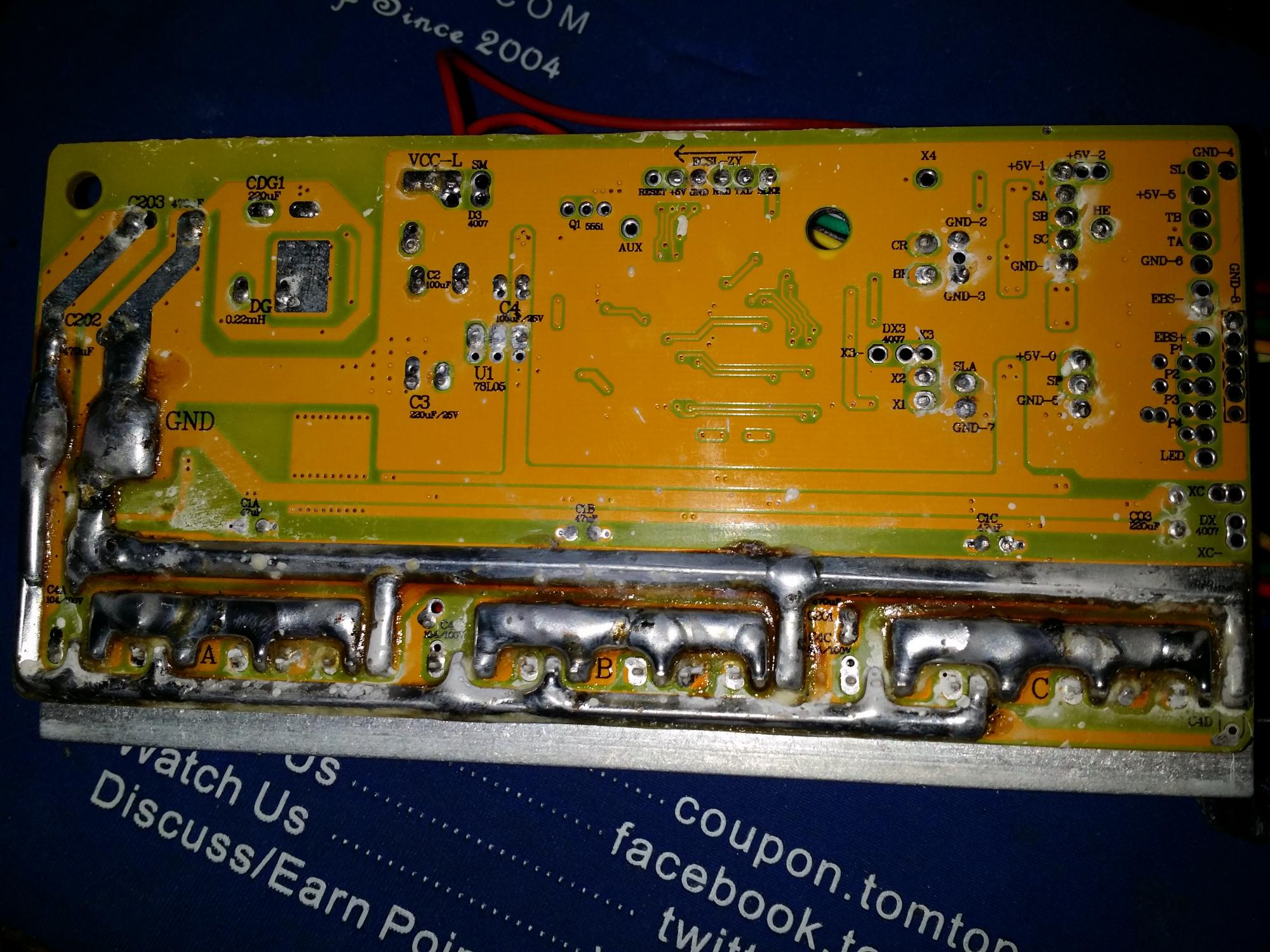

, понять можно, со второй стороны плату снимете. Феты к планке прикручены, она прикручена с наружи.

01 Апр 2018 в 15:26
Ответ #4
Оффлайн

Anton_S

Россия, Самара Сообщений: 543

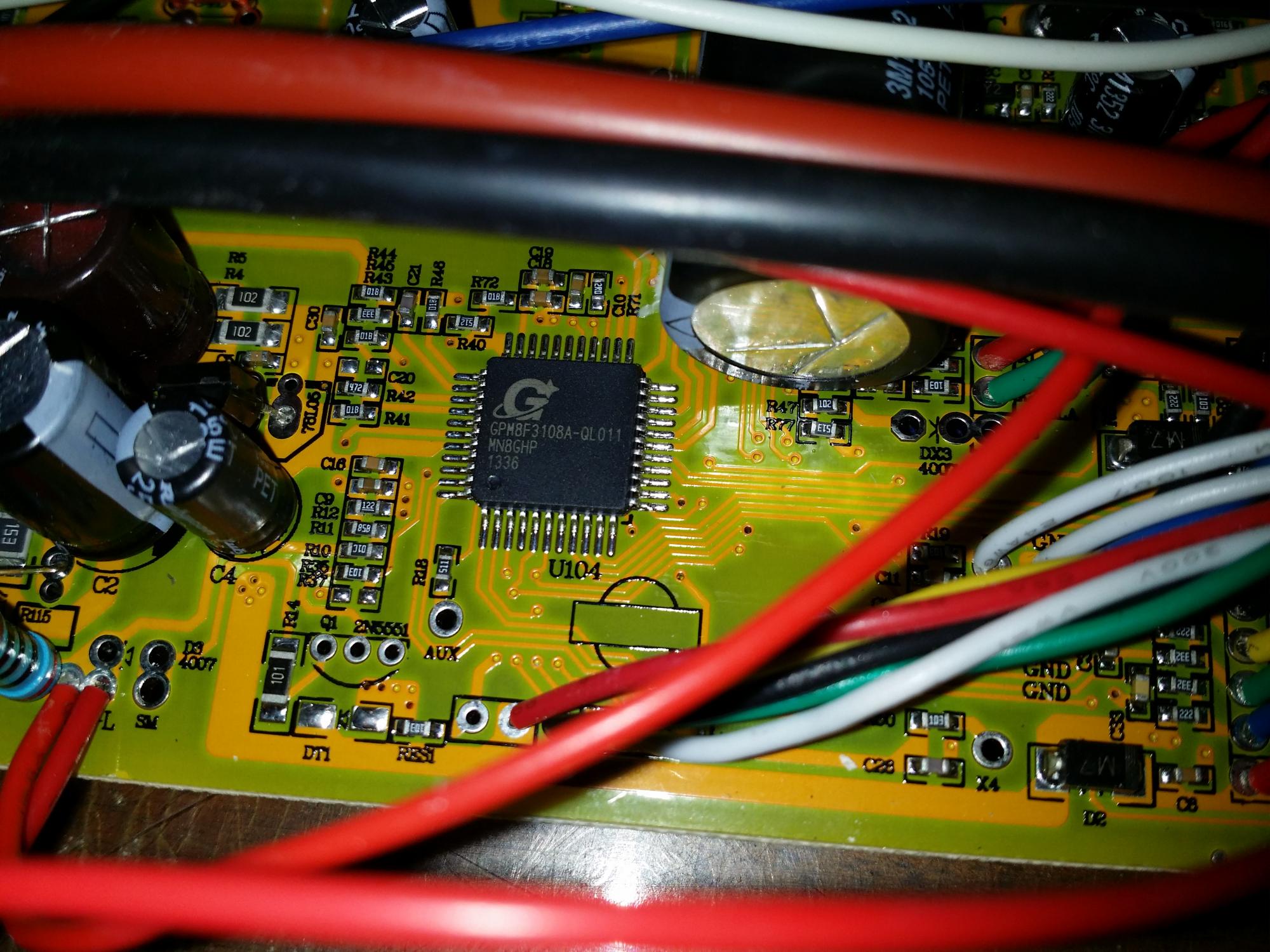

Контроллер STM8S10

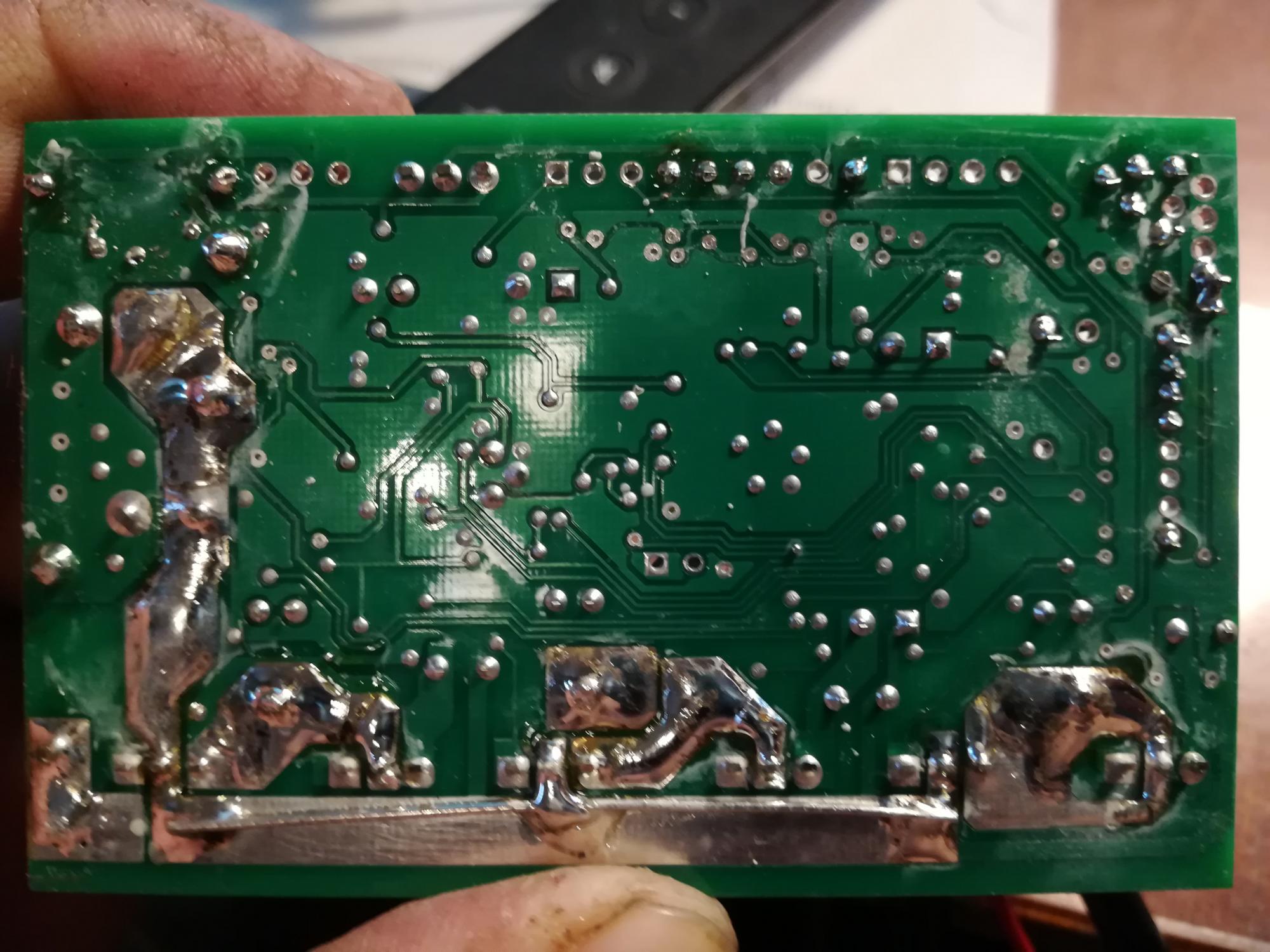

Обратная сторона - потемки  :-D



Монтаж кривой лапой

Хорошо что открыл ивынул . Есть замыкания . Надо короче пропаивать ...смотреть
Непонятно , за что деньги берут...
Сообщение не понравилось: poraboloid

01 Апр 2018 в 15:49
Ответ #5
Оффлайн

Anton_S

Россия, Самара Сообщений: 543
Возможно вопрос решился. Нашел продавцов. Обещали помочь с подключением ...

Всем спасибо . Но если есть инфо . Буду рад .

01 Апр 2018 в 15:53
Ответ #6
Оффлайн

Jeca

Гомель Беларусь. Сообщений: 5778
Непонятно , за что деньги берут...
За комплект. В месте с мотором, дисплеем, пас сенсором и т.д.

01 Апр 2018 в 16:05
Ответ #7
Оффлайн

Anton_S

Россия, Самара Сообщений: 543
За комплект. В месте с мотором, дисплеем, пас сенсором и т.д.

Не правда ваша. Контроллер отдельно дают

01 Апр 2018 в 16:15
Ответ #8
Оффлайн

Jeca

Гомель Беларусь. Сообщений: 5778
Не правда ваша. Контроллер отдельно дают
То что вы купили его отдельно не делает его самостоятельным контроллером. Это часть от набора., куда пользователь не должен лазить и тем более чинить. Для этого есть другие модели с более дружественным интерфейсом.
А это какой то 15 айфон, без кнопок и гнёзд, зарядки, наушников.

01 Апр 2018 в 16:32
Ответ #9
Оффлайн

Anton_S

Россия, Самара Сообщений: 543
о что вы купили его отдельно не делает его самостоятельным контроллером. Это часть от набора., куда пользователь не должен лазить и тем более чинить. Для этого есть другие модели с более дружественным интерфейсом.
А это какой то 15 айфон, без кнопок и гнёзд, зарядки, наушников.
Думайте как хотите. Только меня не грузите этими наборами . То что продается как отдельный элемент , конструктивно или электрически не связано с другими частями .- отдельный прибор . Это мое мнение и не только . Вы же вольны называть  как угодно- конструктором , набором , айфоном или горшком . Информационная часть вашего выступления не изменится - так ничего толком и не сказали .
И вопрос про деньги  был риторическим , если не поняли ..

01 Апр 2018 в 16:39
Ответ #10
Онлайн

MoRoman

Россия, Москва - Обнинск Сообщений: 2965
, штекер под lcd3, а я вижу именно он у вас, можно вычислить по проводам наверняка, опишите разъёмы, какие и сколько проводов на них идут. 9 пиновый с  тремя толстыми не надо, это фазы с холлами.
Я сегодня с телефона, неудобно, завтра на работе с компа посмотрю.

01 Апр 2018 в 17:40
Ответ #11
Оффлайн

Anton_S

Россия, Самара Сообщений: 543
lcd3 у меня есть так же .

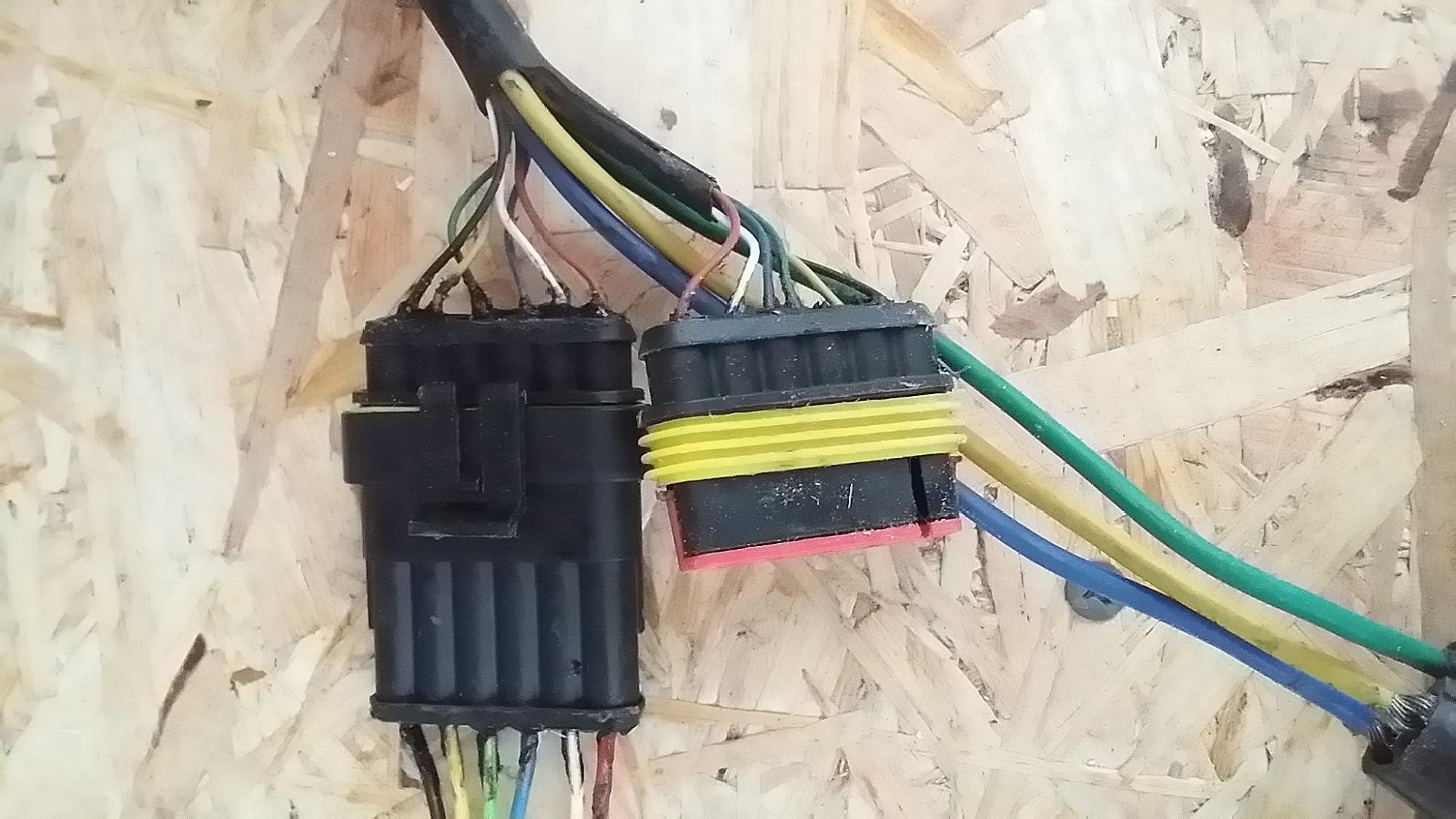

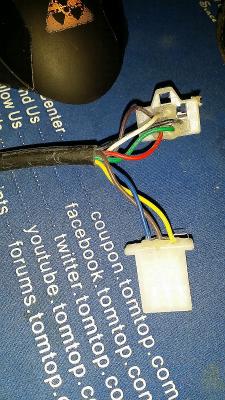

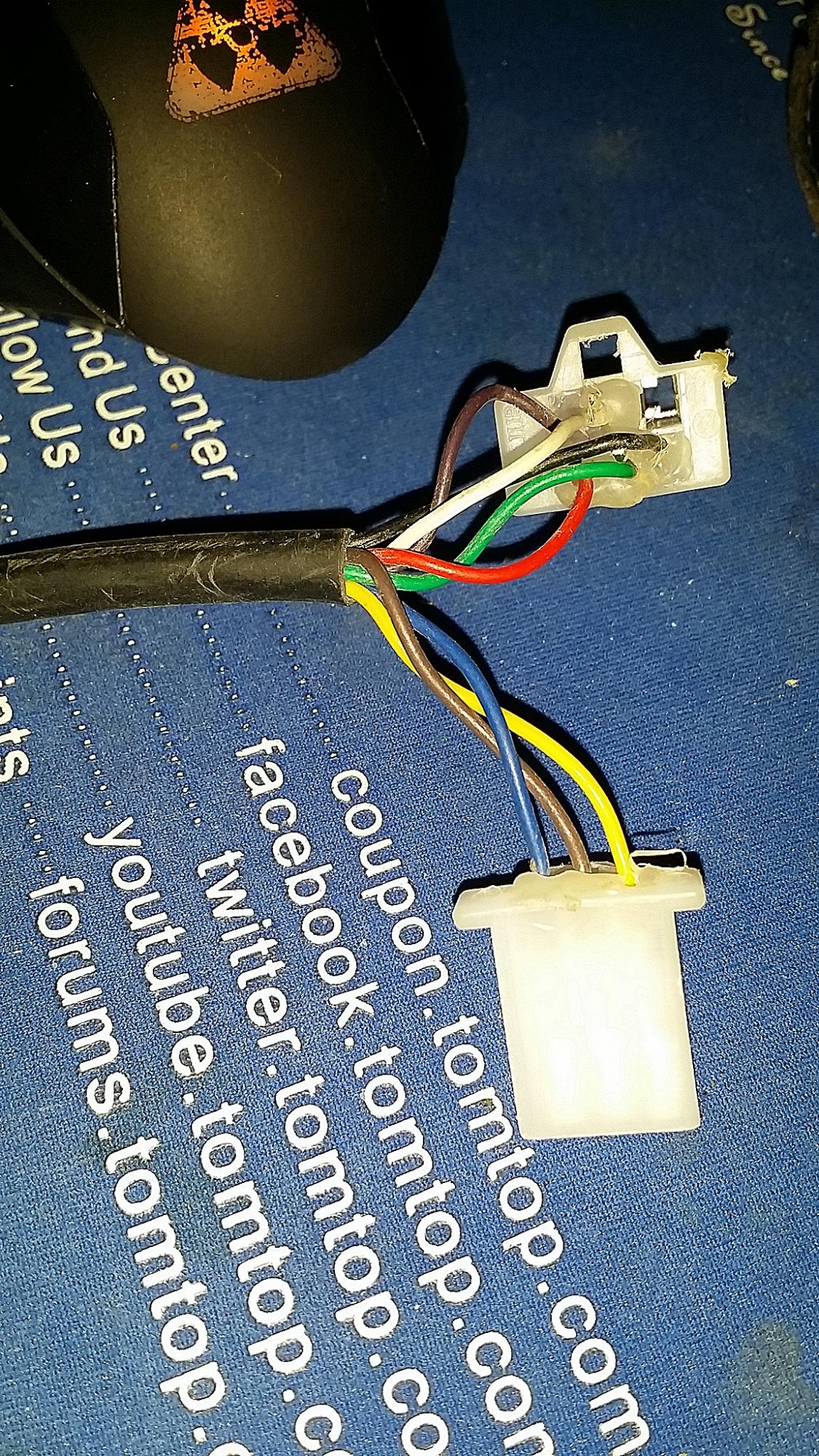

Вот штекера




Более ничего нет . Ну и питание..
« Последнее редактирование: 01 Апр 2018 в 17:47 от Anton_S »

01 Апр 2018 в 19:12
Ответ #12
Онлайн

MoRoman

Россия, Москва - Обнинск Сообщений: 2965
, с этой стороны мне штекера не интересны :)
Вы же разбирали контроллер и там было видно, какие и сколько проводов шло к разъёмам.

01 Апр 2018 в 19:18
Ответ #13
Онлайн

Slavemaster

Санкт-Петербург, центр Сообщений: 1298
, туда подключается кабель разветвитель, называется EBUS распиновку не встречал, а к желтому датчик вращения педалей (PAS).

01 Апр 2018 в 20:13
Ответ #14
Оффлайн

Anton_S

Россия, Самара Сообщений: 543

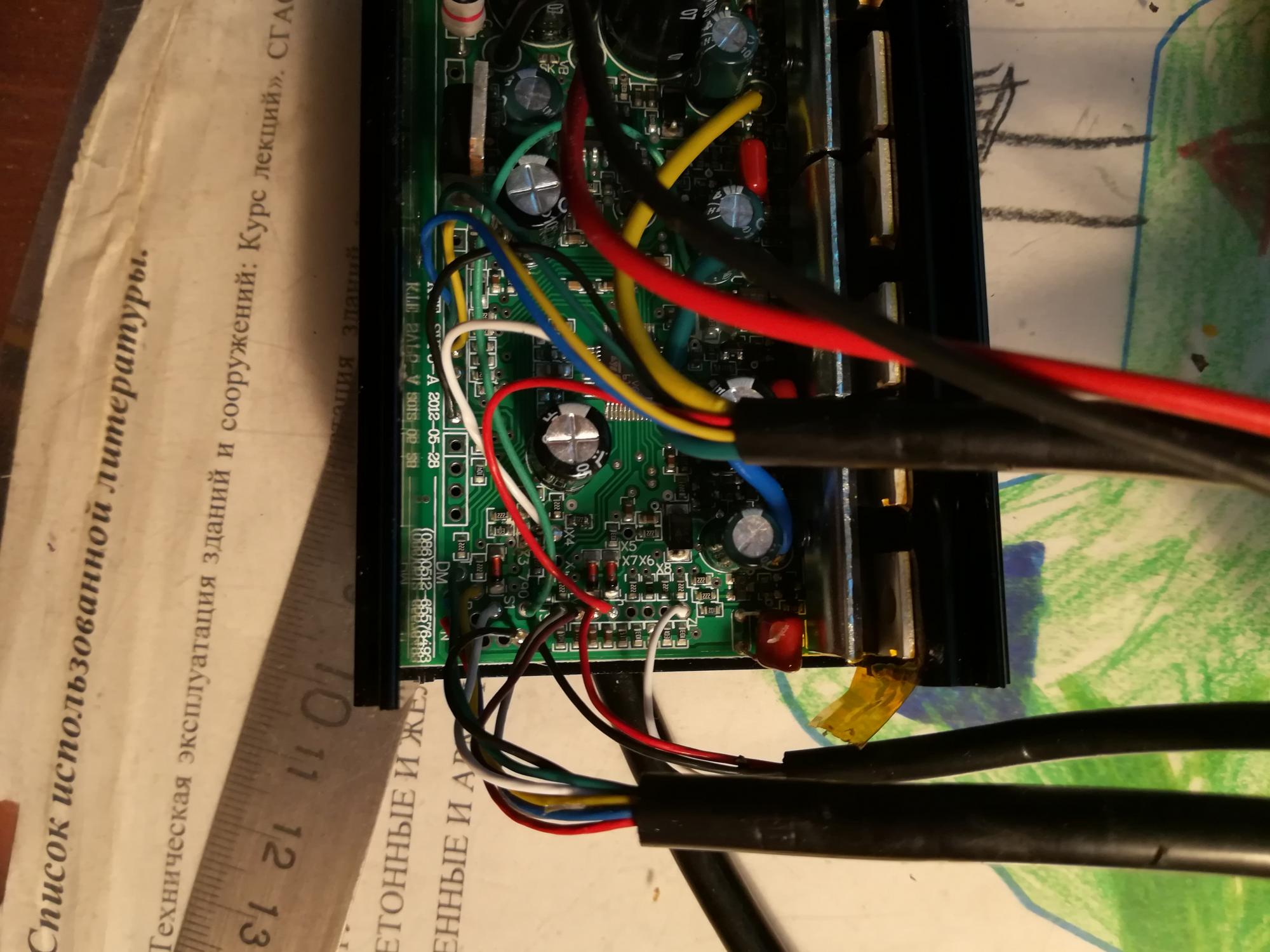

Белый красный и черный провода , внизу  , это трех пиновый разъем
Так же внизу провода в многопиновый разъем. остальные это мотор и датчики холла и питание
