27 Авг 2019 в 13:02
Прочитано 1809 раз
Оффлайн

pard

Земля Сообщений: 3
Кнопка JX-168, на плате TF100-H.
В результате падения вырвал провода из корпуса кнопки.
Цвета проводов:
   Белый
   Красный
   Желтый
   Синий
   Чёрный

Маркировка контактов
   DS
   BAT
   RX
   TX
   BAT-

Благодаря тому что DS и BAT вырвало с мясом удалось установить что:
   DS - Белый
   BAT - Красный

Подскажите как распаивать остальные провода.




« Последнее редактирование: 27 Авг 2019 в 13:20 от pard »


27 Авг 2019 в 15:37
Ответ #1
Оффлайн

MoRoman

Россия, Москва - Обнинск Сообщений: 4987
, посмотреть мне не на чем сейчас, но дам подсказку - вскройте контроллер, там найдете все эти маркировки и припаяные провода соответственно.


27 Авг 2019 в 19:37
Ответ #2
Оффлайн

pard

Земля Сообщений: 3
Так не хотелось до контроллера лезть  :-D


28 Авг 2019 в 19:01
Ответ #3
Оффлайн

pard

Земля Сообщений: 3

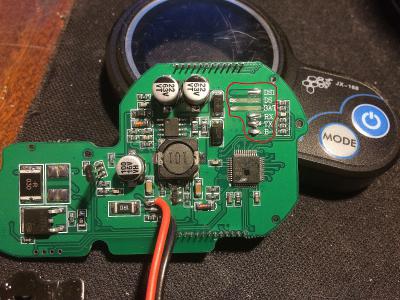

Всем спасибо, всё работает. Вот что в итоге получилось может поможет кому.



12 Мар 2021 в 20:09
Ответ #4
Оффлайн

Infant

Столица России Сообщений: 717
А на контакте DS1 при удержании кнопки mode напряжение не появляется случайно?
Может на этот контакт дальний или доп свет сделать?
