20 Ноя 2019 в 10:25
Прочитано 1918 раз
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
ДетальBafang BFBPM 48V500W (12Т)Bafang RM G060.750.D 06 1 48V750W (6Т)Фото
Статор, наружный диаметр 130мм110ммн/д
Статор, толщина пластин 0,5мм0,5мм
тык

Статор, толщина 17мм30ммн/д
Статор, кол-во зубьев 1818н/д
Статор, ширина зуба 20,5мм20ммн/д
Обмотка, кол-во проводов в косичке 7н/дн/д
Обмотка, диаметр провода медь/лак 0,44мм/0,55ммн/д/0,64ммн/д
Обмотка, сечение косички 0.22*0.22*3.14159265*7=1,06мм2~н/д
Датчик Холла ротора, заменяемость н.д, A3144SS44F
Датчик Холла спидометр, заменяемость SS443Fн.д
Ротор, толщина металла под магниты 6,5ммн/дн/д
Ротор, вес с шестернёй 0,91кг0,95кг
тык

Ротор, обороты ХХ при 54.3В в теории 18872125
Ротор, как быстро останавливается от рукиссылкассылка
Магниты: кол-во, размеры ШхВхТ, форма 16шт, 26,5х18,5х2,5мм, дуга20шт, 20x30x3мм, прямыен/д
Зазор между статором и магнитами н/дн/дн/д
Шестерня на роторе, диаметр 27.8мм25ммн/д
Шестерня на роторе, число зубьев2118н/д
Фривил, диаметр93,8мм87.5ммн/д
Фривил, толщина10,2мм10.5ммн/д
Фривил, вес с сателлитами0,68кг0,66кг
тык

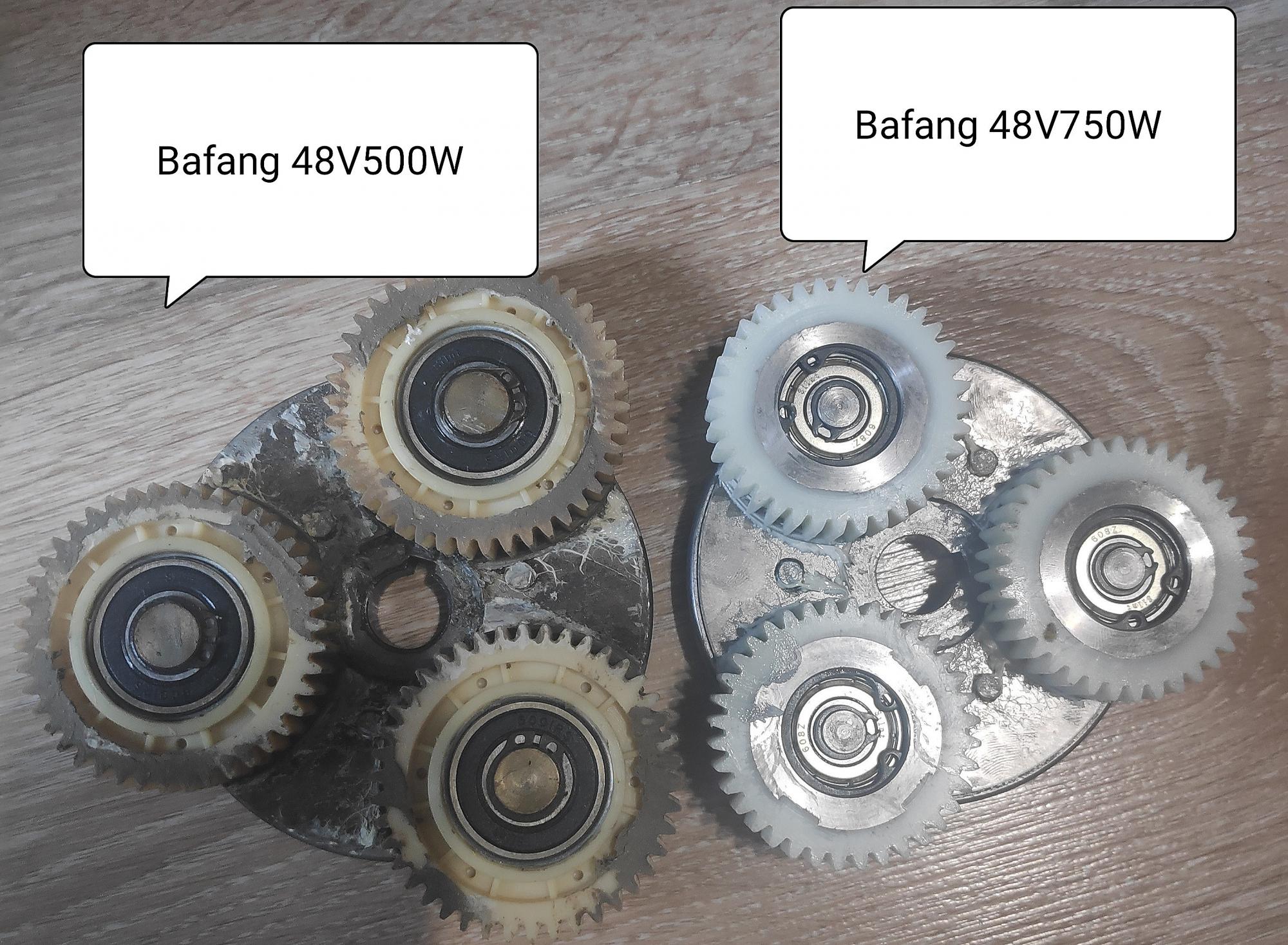

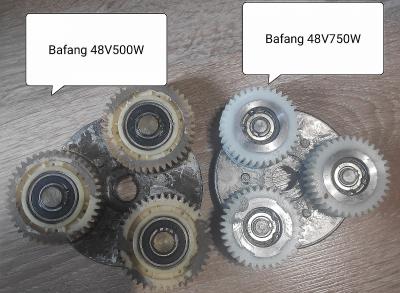

Сателлиты, кол-во зубьев4236н/д
Сателлиты, диаметр55мм48ммн/д
Сателлиты, ширина12мм14ммн/д

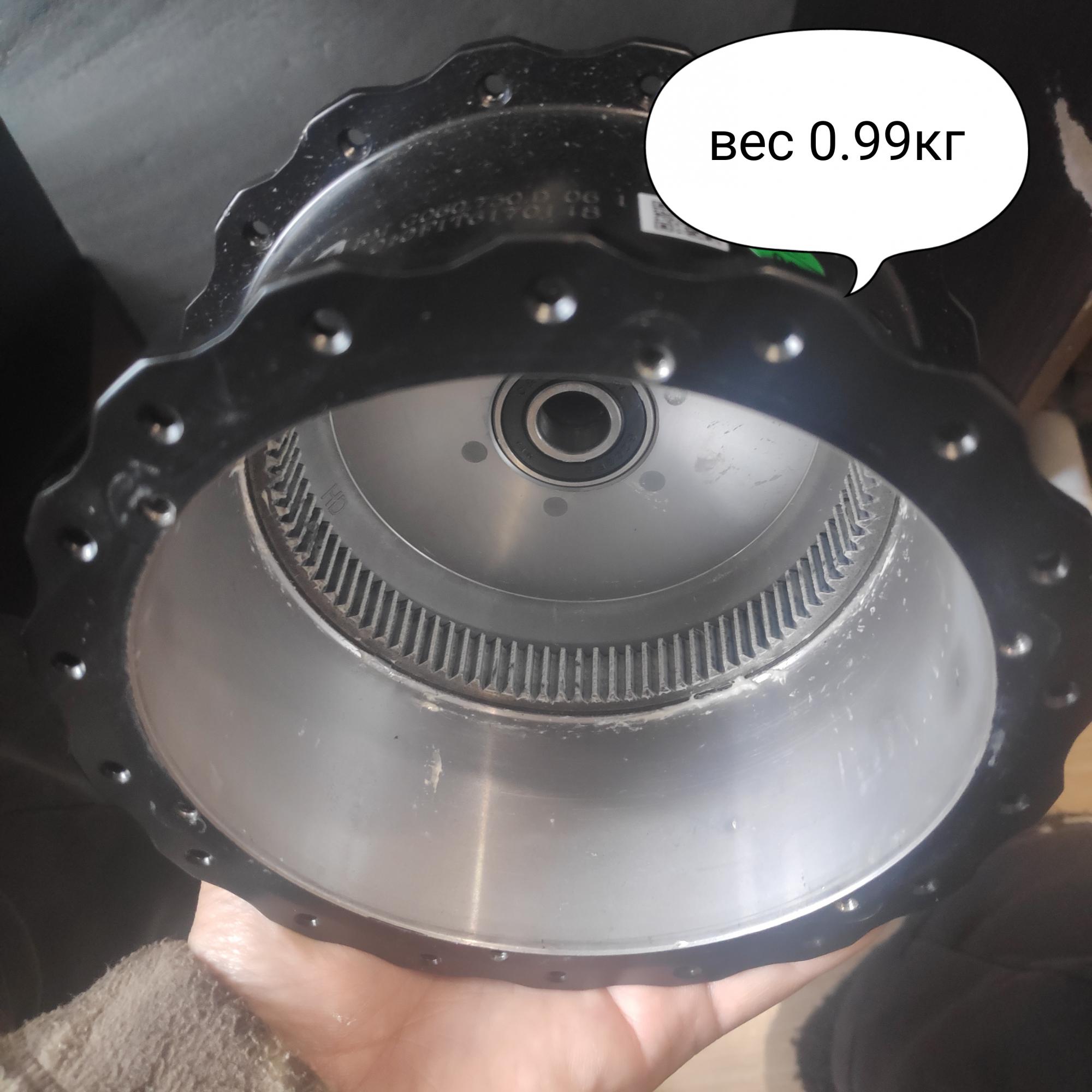

Корпус мотора под спицы, вес н/д
0.99кг

н/д

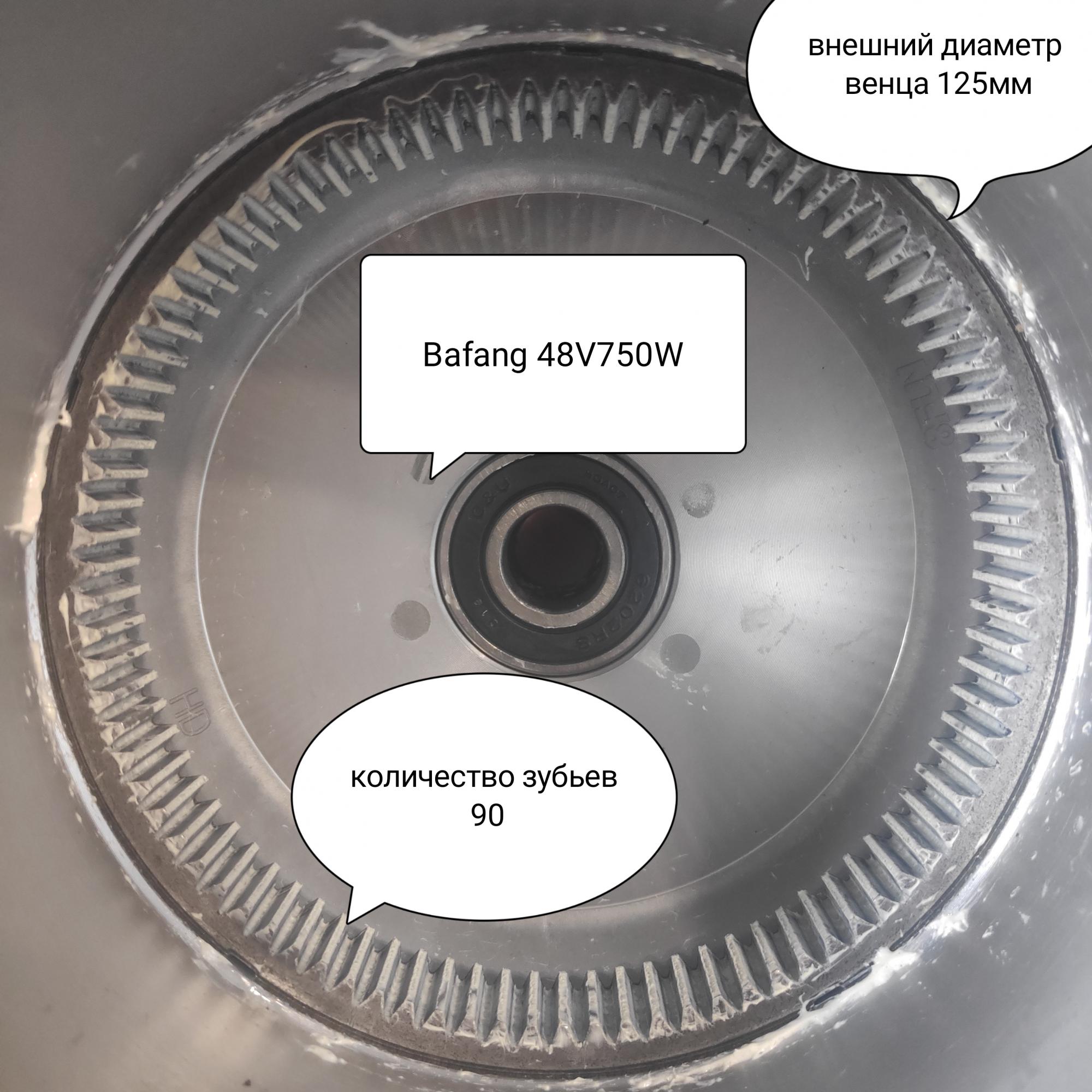

Венец, внешний диаметрн/д125ммн/д
Венец, число зубьевн/д90
Скрытый текст

Потребляемая мощность ХХ на полном газу при 54В, Вт55110
Данные под калькулятор спиц ссылка, D1168
Данные под калькулятор спиц ссылка, K135175
Данные под калькулятор спиц ссылка, Ka42~40
Данные под калькулятор спиц ссылка, Kb50~55
Данные под калькулятор спиц ссылка, Количество спиц в колесе3636

сообщение будет дополнятся
« Последнее редактирование: 23 Авг 2020 в 17:53 от Bekjan »


20 Ноя 2019 в 11:36
Ответ #1
Оффлайн

edw123

ПодМосква Сообщений: 18920
ДетальBafang 48V500WBafang 48V750WФото
Статор, наружный диаметр 130мм110ммн/д
Статор, толщина пластин 0,5мм0,5ммн/д
Шестерня на роторе, диаметр 27.8мм25ммн/д
Шестерня на роторе, число зубьев2118н/д
Фривил, вес с сателлитами0,68кг0,66кг
тык

Корпус мотора под спицы, вес н/д0,99кгн/д
Венец, внешний диаметрн/д125ммн/д
Венец, число зубьевн/д90н/д
Ротор, вес0,91кг0,95кг
тык

сообщение будет дополнятся
статор - ширина набора, высота зуба, количество зубов.
магниты - ширина, толщина, длина, зазор, количество, форма (плоский, дуга).
зазор статор-магнит.


20 Ноя 2019 в 12:31
Ответ #2
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
И еще, если есть возможность, толщину стального кольца на котором приклеены магниты. Редуктор у обоих 1:5 ?
да 5:1


20 Ноя 2019 в 23:18
Ответ #3
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887


21 Ноя 2019 в 01:22
Ответ #4
Оффлайн

edw123

ПодМосква Сообщений: 18920
И еще, если есть возможность, толщину стального кольца на котором приклеены магниты. Редуктор у обоих 1:5 ?

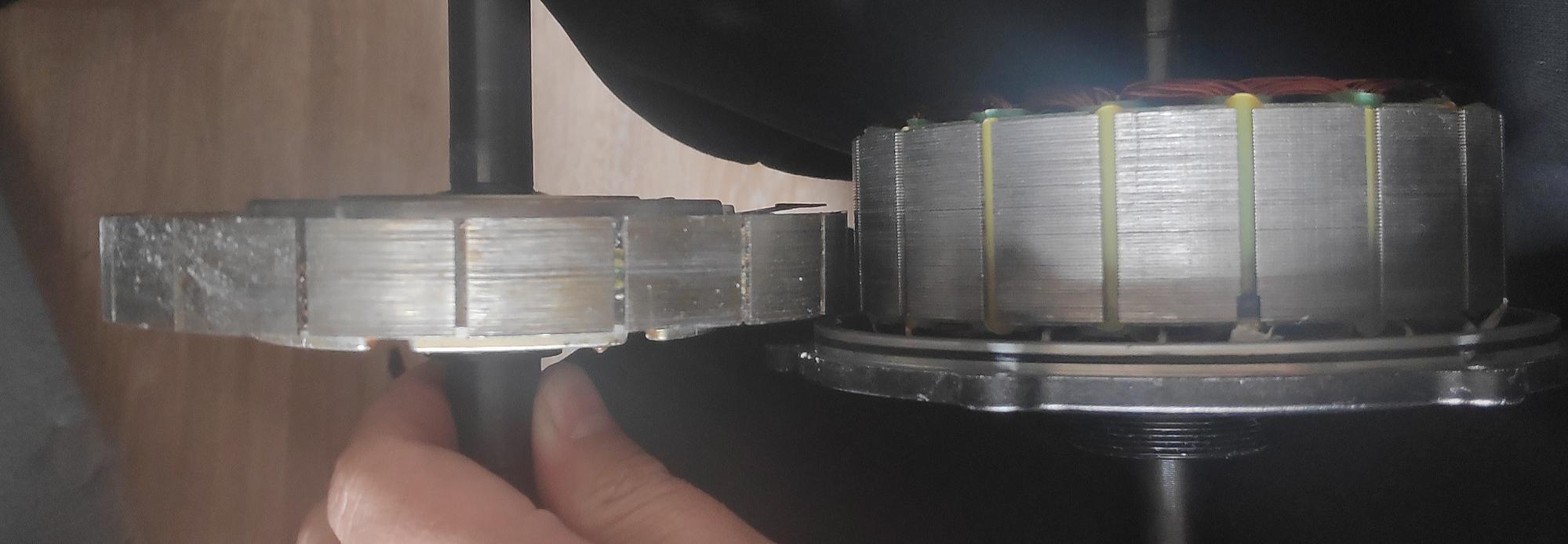

По фотке теперь можно измерить. У нового мотора магниты плоские - удешевление технологии.

, фото статоров, желательно с линейкой. :exactly:


06 Дек 2019 в 13:40
Ответ #5
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
добавил строку Ротор, обороты ХХ при 54.3В
по 500Вт данных не будет, т.к обмотку снял. Если только верить дисплею и взять окружность мтв 26" колеса 2.075м то получается:
скорость на дисплее на ХХ 47км/ч
обороты ротора 47000м / 2,075м / 60мин * 5редукции = 1887об/мин
было бы круто, если у кого такой мотор на 12 витков замерил обороты колеса или ротора лазерным тахометром
« Последнее редактирование: 06 Дек 2019 в 15:13 от Bekjan »


07 Дек 2019 в 17:01
Ответ #6
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
Добавил строку Датчик Холла, заменяемость
Кто знает в бафанг 48в500вт какие родные датчики Холла стоят?


07 Дек 2019 в 20:03
Ответ #7
Оффлайн

edw123

ПодМосква Сообщений: 18920
добавил строку Ротор, обороты ХХ при 54.3В
по 500Вт данных не будет, т.к обмотку снял. Если только верить дисплею и взять окружность мтв 26" колеса 2.075м то получается:
скорость на дисплее на ХХ 47км/ч
обороты ротора 47000м / 2,075м / 60мин * 5редукции = 1887об/мин
было бы круто, если у кого такой мотор на 12 витков замерил обороты колеса или ротора лазерным тахометром
Лазер-то зачем? Частоту фазного возьмите, да помножте.


06 Фев 2020 в 11:57
Ответ #8
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
добавил инфу по датчикам холла статора и спидометра


06 Фев 2020 в 13:02
Ответ #9
Оффлайн

edw123

ПодМосква Сообщений: 18920
добавил инфу по датчикам холла статора и спидометра
По моему стоит точное название модели в таблице написать, а не "500*48".


06 Фев 2020 в 13:05
Ответ #10
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
По моему стоит точное название модели в таблице написать, а не "500*48".
вы о чем? прописаны полные название датчиков холла. откуда вы взяли 500*48?


06 Фев 2020 в 14:42
Ответ #11
Оффлайн

edw123

ПодМосква Сообщений: 18920
вы о чем? прописаны полные название датчиков холла. откуда вы взяли 500*48?
Мотора  :exactly:  :ah:


23 Авг 2020 в 17:58
Ответ #12
Оффлайн

Bekjan

Бишкек, Кыргызстан Сообщений: 887
добавил в таблицу данные для сайта калькулятора спиц ссылка
