Давно хотел проверить натурно.

Взял 2 банки 18650 ионок с остаточными ~1500мАч
Одну зарядил, вторую разрядил
Включил последовательно по схеме 2S

Взял микросхему ICL7660 (0,89уе за 20шт.  с алика)
Добавил конденсатор 10мкф

Присоединил к банкам по вот такой схеме (ахтунг каракули):
конденсаторная непрерывная балансировка за копейки (эксперимент, испытание).

Микросхема подключает конденсатор то к верхней банке, то к нижней,
и так 10 тысяч раз в секунду.


Вот че у нас получается со вчера (за сутки)
время / ___дата__ / V банки1 / V банки2
07:00 / 27.02.2020 / 3.6515 v /  4.1274 v
12:00 / 27.02.2020 / 3.6729 v /  4.1126 v
16:00 / 27.02.2020 / 3.6863 v /  4.1028 v
07:00 / 28.02.2020 / 3.7307 v /  4.0716 v

Как видим обе ячейки медленно но уверенно идут к общему напряжению.
Поскольку расбаланс в батарее дело не быстрое,
то думаю с балансировкой тоже сильно спешить некуда,
особенно учитывая что в данном случае она постоянная и беспрерывная.

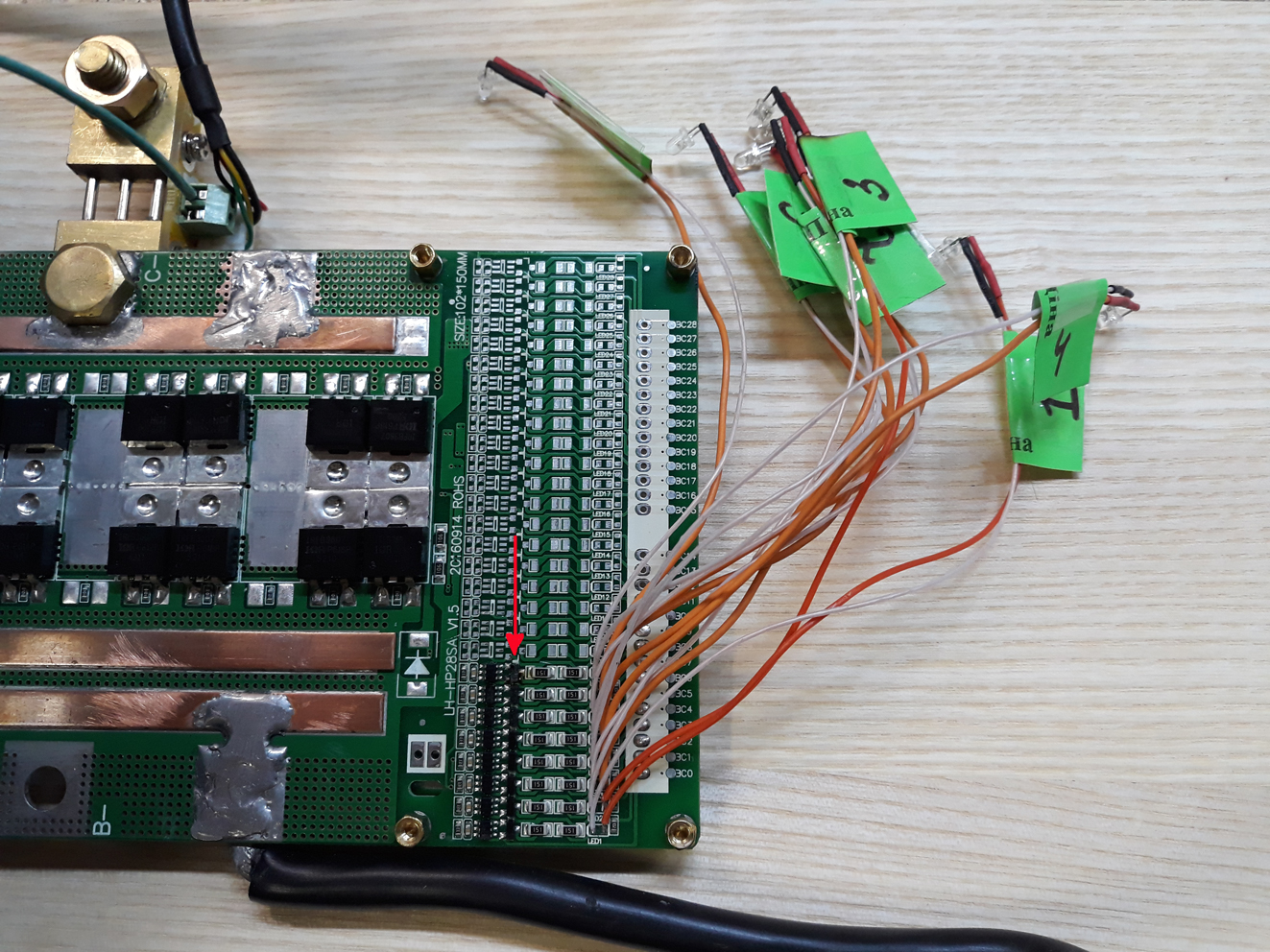

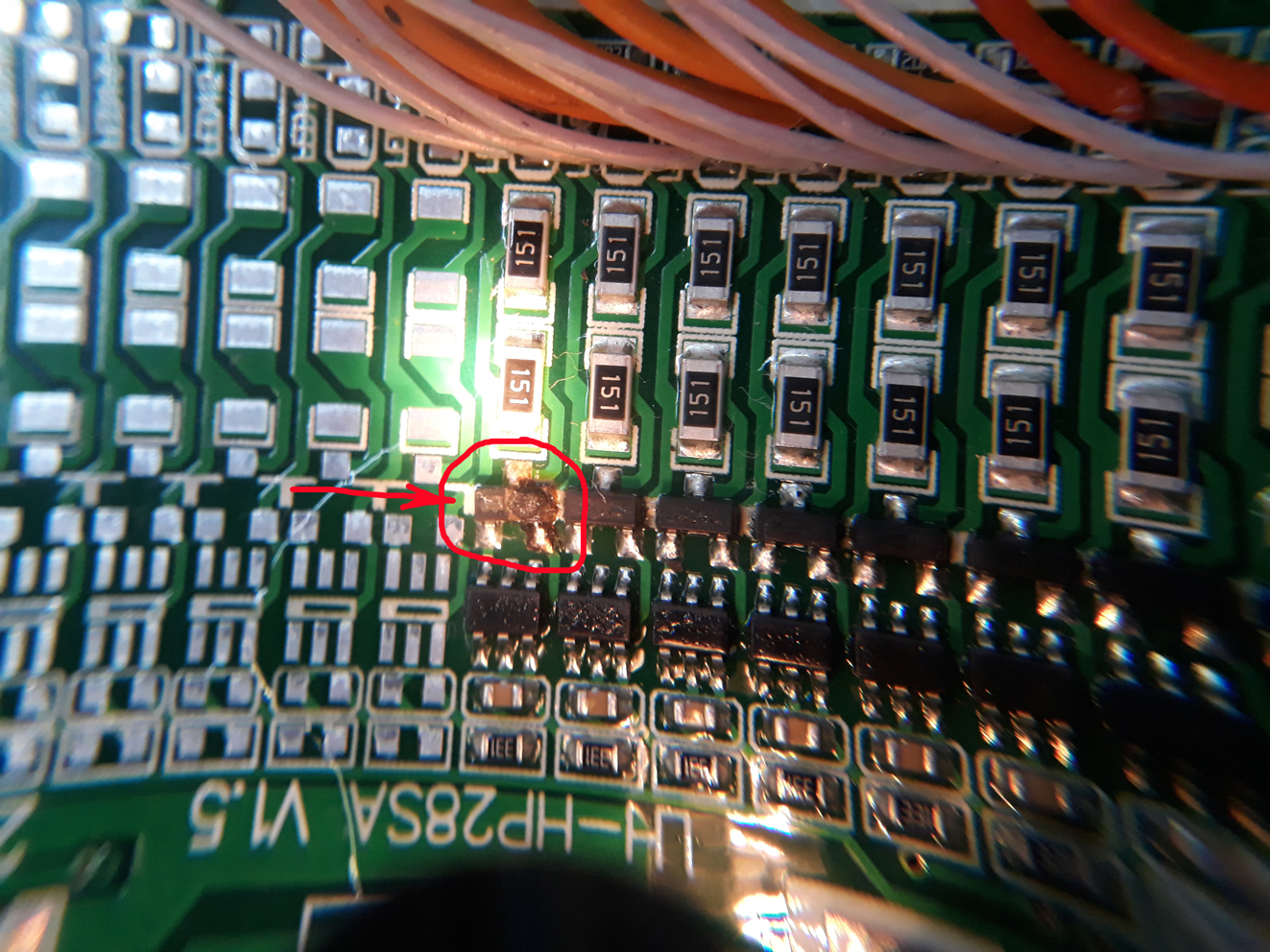

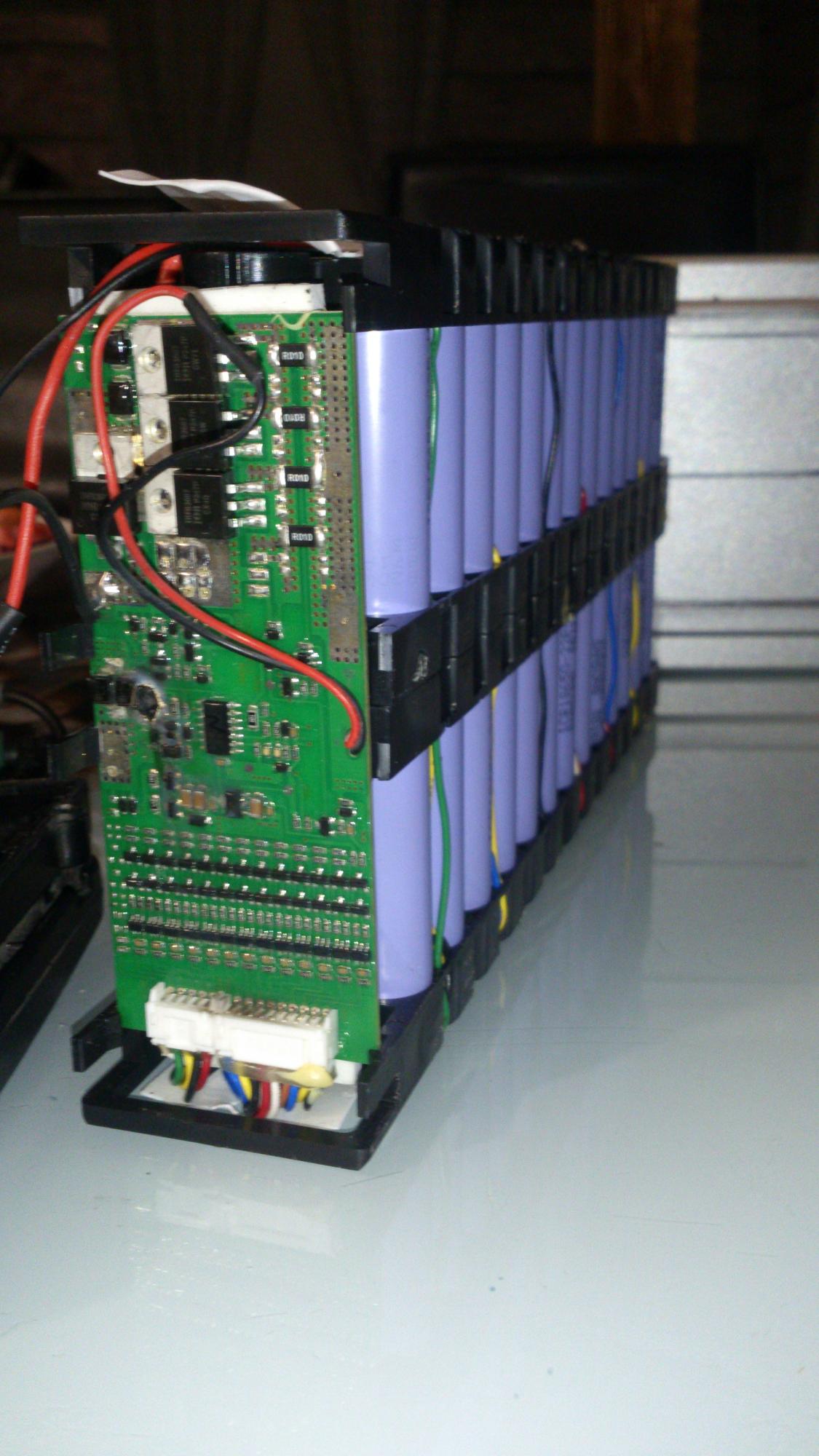

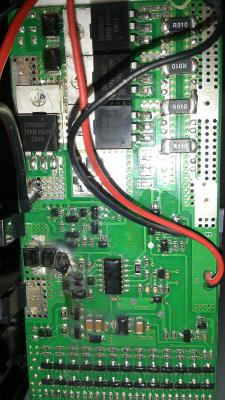

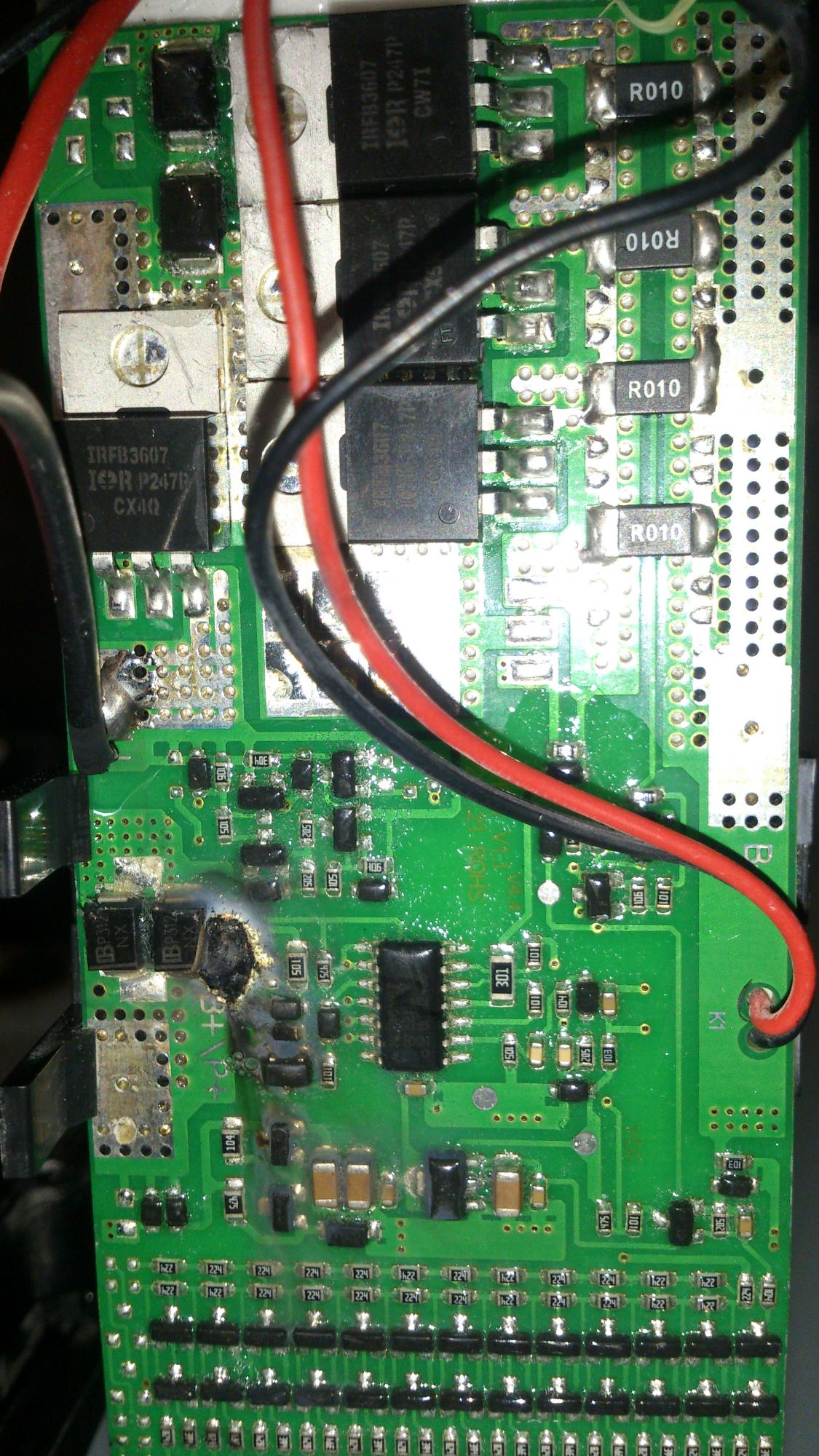

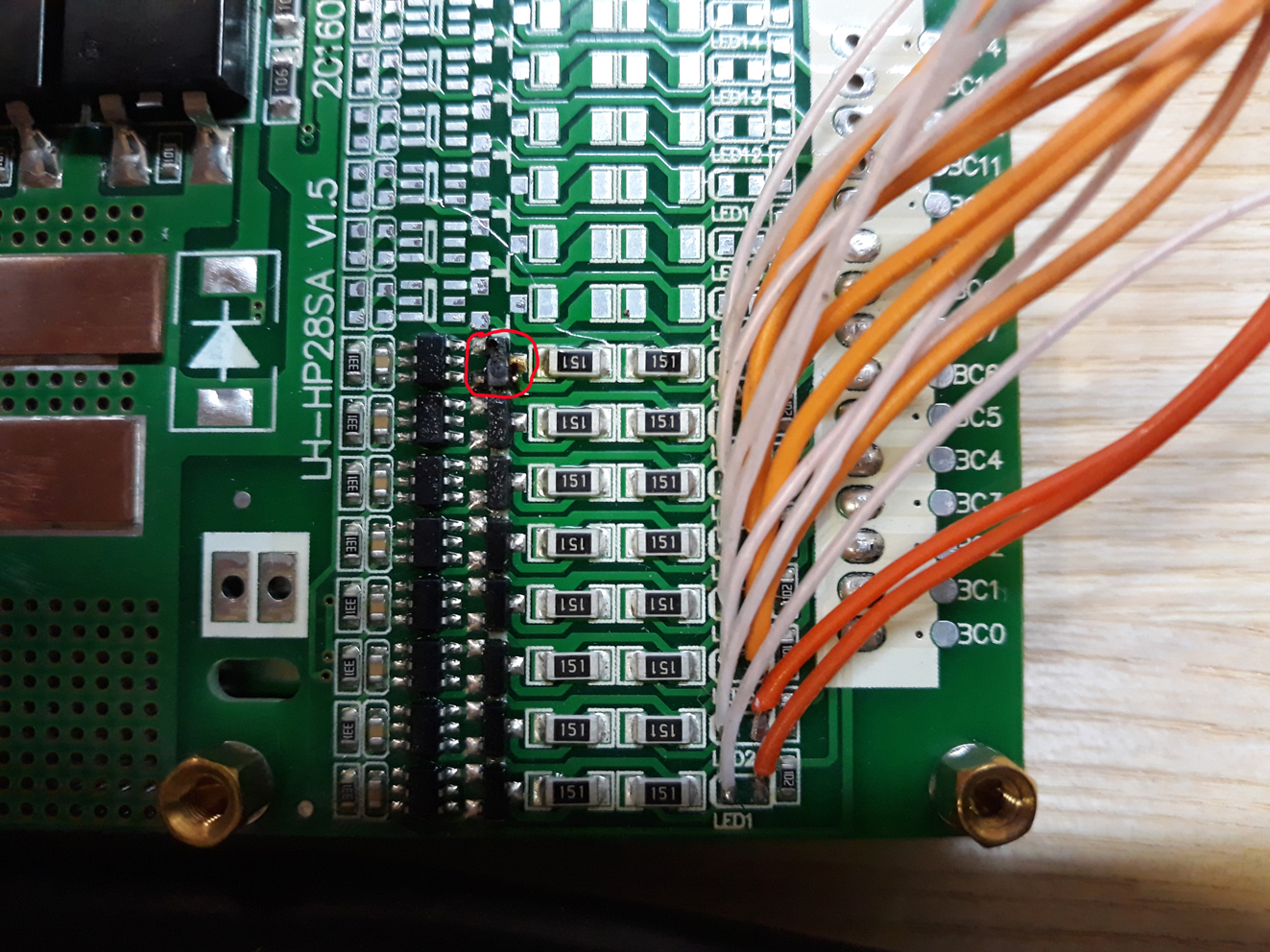

К тому же я планирую этот вариант добавлять к БМС в помощь стоковой резистивной балансировке.


28 Фев 2020 в 09:24
Ответ #1
Оффлайн

Kapitan

Мастер Москва Сообщений: 3165


28 Фев 2020 в 09:33
Ответ #2
Оффлайн

slav

Россия, Саратов Сообщений: 1449
Емкость должна быть больше.  :wow:

 Для предполагаемой частоты она уже запредельна .  :bw:


28 Фев 2020 в 11:59
Ответ #3
Оффлайн

acyd

Хлынов=Вятка=Киров Сообщений: 4346
Больше вреда от такой системы. То что она выровняет ячейки в середине или в минимуме емкости, приведёт к разбегу при полном заряде. В итоге повышенная нагрузка на резистивную часть. Балансировку надо включать в конце заряда ближе к верхнему порогу.


28 Фев 2020 в 12:24
Ответ #4
Оффлайн

yurgen

Калининград Сообщений: 524
,
далеко не все это понимают , и даже старожилы .
И к тому же , в тесте использован 18650 1,5 АЧ ,  в реале , емкость на порядок больше . Балансировка будет идти  вечность .
Разве что таких балансираторов нужно впаралель налепить дюжину .
Но тогда это уже станет  не за копейки


28 Фев 2020 в 12:39
Ответ #5
Оффлайн

drossel

Россия, Краснодар Сообщений: 595
Если бы включение балансировки происходило в конце заряда получилось бы вполне не плохо.


28 Фев 2020 в 13:47
Ответ #6
Оффлайн

Surf_el

Москва Сообщений: 8105
Так при минимальном разбеге ячеек эффективность этого балансира резко снизится, я очень сомневаюсь, что он сможет уровнять разбег в десятую вольта, не говоря о сотых.


28 Фев 2020 в 15:01
Ответ #7
Оффлайн

TRO

Украина, г. Запорожье. Сообщений: 7661
, Вот для этого и эксперимент и затевался,
что бы точно знать его производительность при разных разбегах.
Для этого и снимаю периодические показания.
Потом внесу в эксель и построю график.


28 Фев 2020 в 15:18
Ответ #8
Онлайн

Althair

Москва, Новокосино Сообщений: 637
Какой конденсатор используется? Конкретно тип, маркировка. На таких частотах конденсатор должен быть максимально качественным, с минимальным ESR, лучше пленочный. Электролит, выколупанный из старого китайского зарядника - не годится.

Добавлено 28 Фев 2020 в 15:23
Кстати, почитайте, это интересно: ТЫК


28 Фев 2020 в 15:32
Ответ #9
Оффлайн

TRO

Украина, г. Запорожье. Сообщений: 7661
,
У ключей микросхемы сопротивление порядка 100 Омм.

У конденсатора (smd неполярный) ESR 0,12 Омм (по прибору).
Думаю теперь понятно что конденсатор далеко не самое слабое место в схеме.
Есть такие микросхемки с встроенными низкоомными ключами, но значительно дороже.


28 Фев 2020 в 16:27
Ответ #10
Онлайн

Althair

Москва, Новокосино Сообщений: 637
,
У ключей микросхемы сопротивление порядка 100 Омм.
Грусть-печаль, этого я не посмотрел.
Собственно, а зачем изобретать лисапед, если китайцы давно продают копеечные активные балансиры на сколько угодно ячеек? Достаточно забить "ETA3000" на али, и удивиться.
Вот с набегу: Микросхемы ETA3000, готовые балансиры

Схема проста, как мычание:

Типовое включение:


С защитой:



28 Фев 2020 в 16:28
Ответ #11
Онлайн

sergey-012345

Россия, Москва Сообщений: 207
задумка отличная,
балансир получается универсальный для любого напряжения ячеек от 1,5 до 10 вольт,
минус - высокое сопротивление ключей, для балансировки велосипедной батареи потребуется несколько десятков часов

емкостные инверторы питания достаточно популярны, есть микросхемы с меньшим сопротивлением ключей,
устройство с низкоомными ключами можно использовать для сервисного центра обслуживающего разнотипные батареи


28 Фев 2020 в 16:36
Ответ #12
Оффлайн

SkeptiK

Россия, Москва Сообщений: 2293
потребуется несколько десятков часов
это в общем то не важно, если он работает постоянно


Добавлено 28 Фев 2020 в 16:38
и так 10 тысяч раз в секунду.
а зачем так часто?


28 Фев 2020 в 16:52
Ответ #13
Оффлайн

TRO

Украина, г. Запорожье. Сообщений: 7661
Цитата
и так 10 тысяч раз в секунду.
а зачем так часто?
А там встроенный генератор такой, можно понижать добавив внешний конденсатор.


28 Фев 2020 в 16:55
Ответ #14
Оффлайн

SkeptiK

Россия, Москва Сообщений: 2293
не правильнее ли взять большую емкость и частоту в десять герц скажем?

Добавлено 28 Фев 2020 в 16:55
(если что - я нуб и вопросы соответстующие)


28 Фев 2020 в 17:12
Ответ #15
Онлайн

sergey-012345

Россия, Москва Сообщений: 207
не правильнее ли взять большую емкость и частоту в десять герц скажем?

размеры импульсных преобразователей обратнопропорциональны частоте
возможно поэтому общая тенденция направлена в сотни и тысячи килогерц
