25 Дек 2020 в 17:33
Прочитано 2694 раз
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309
Мы начали выпуск приборной панели для электро мото-байков.

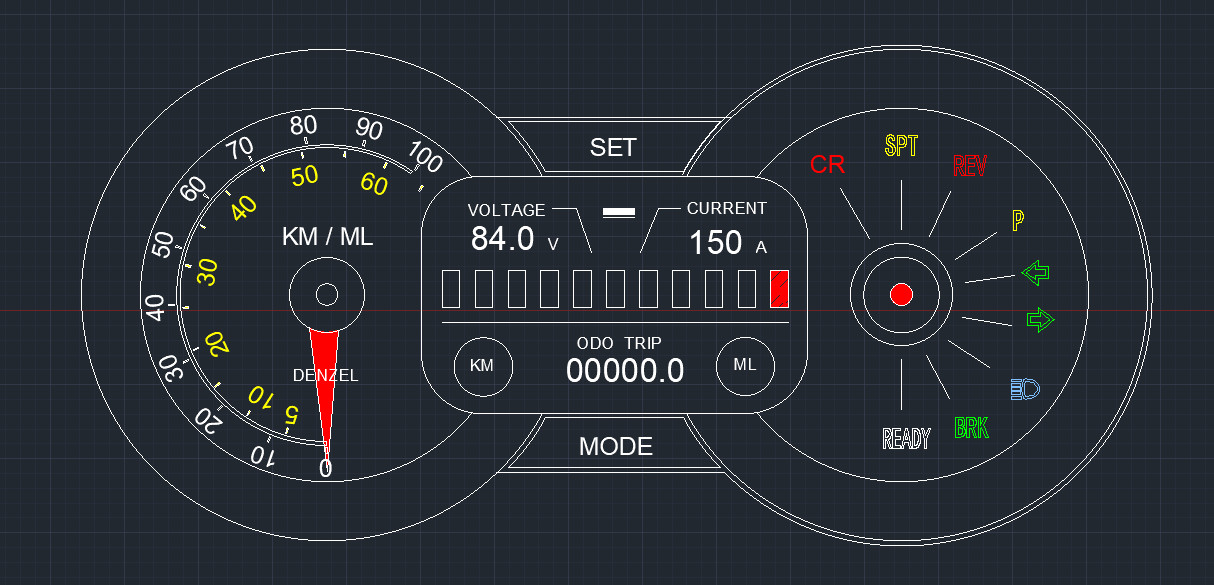

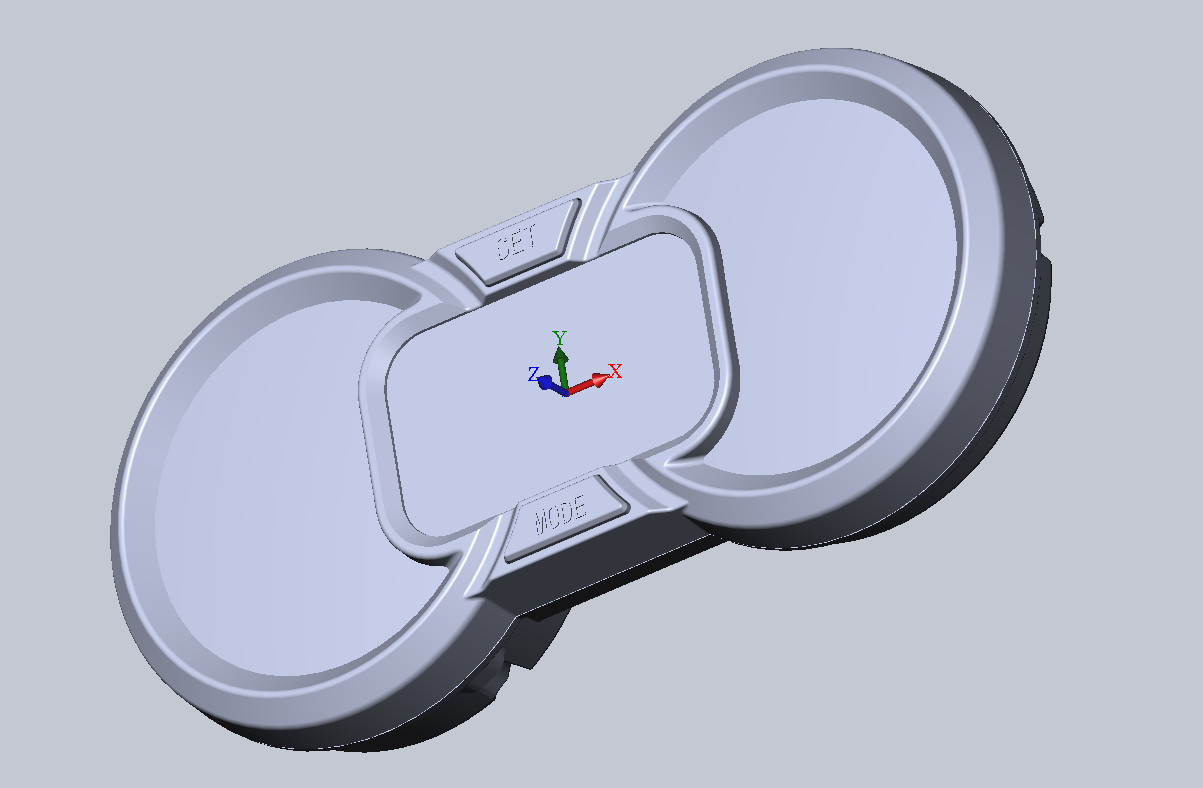

Изначально проект выглядел вот так:

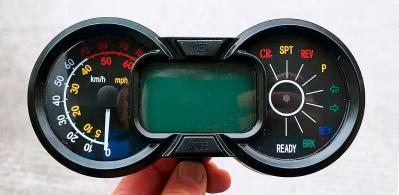

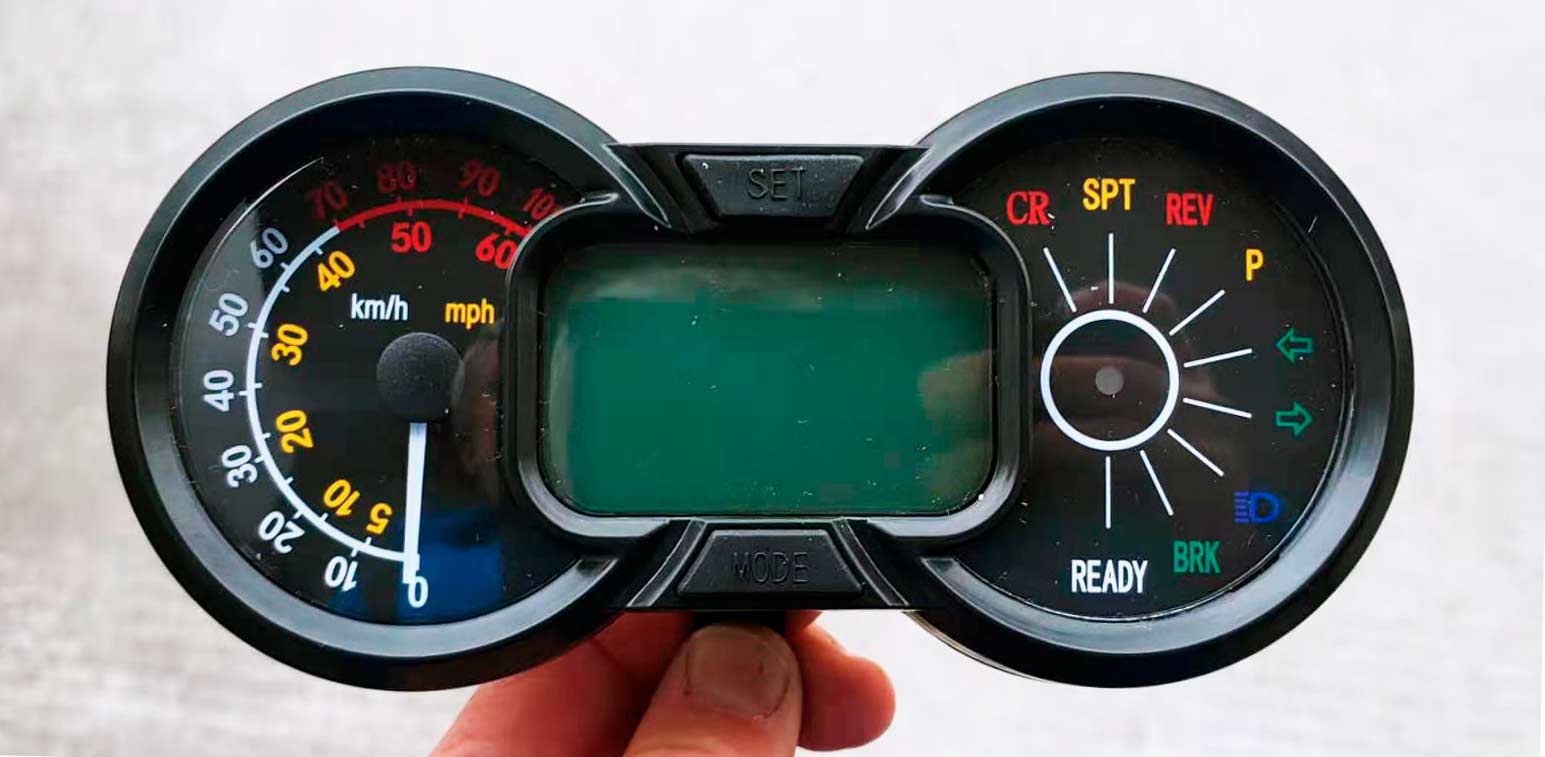

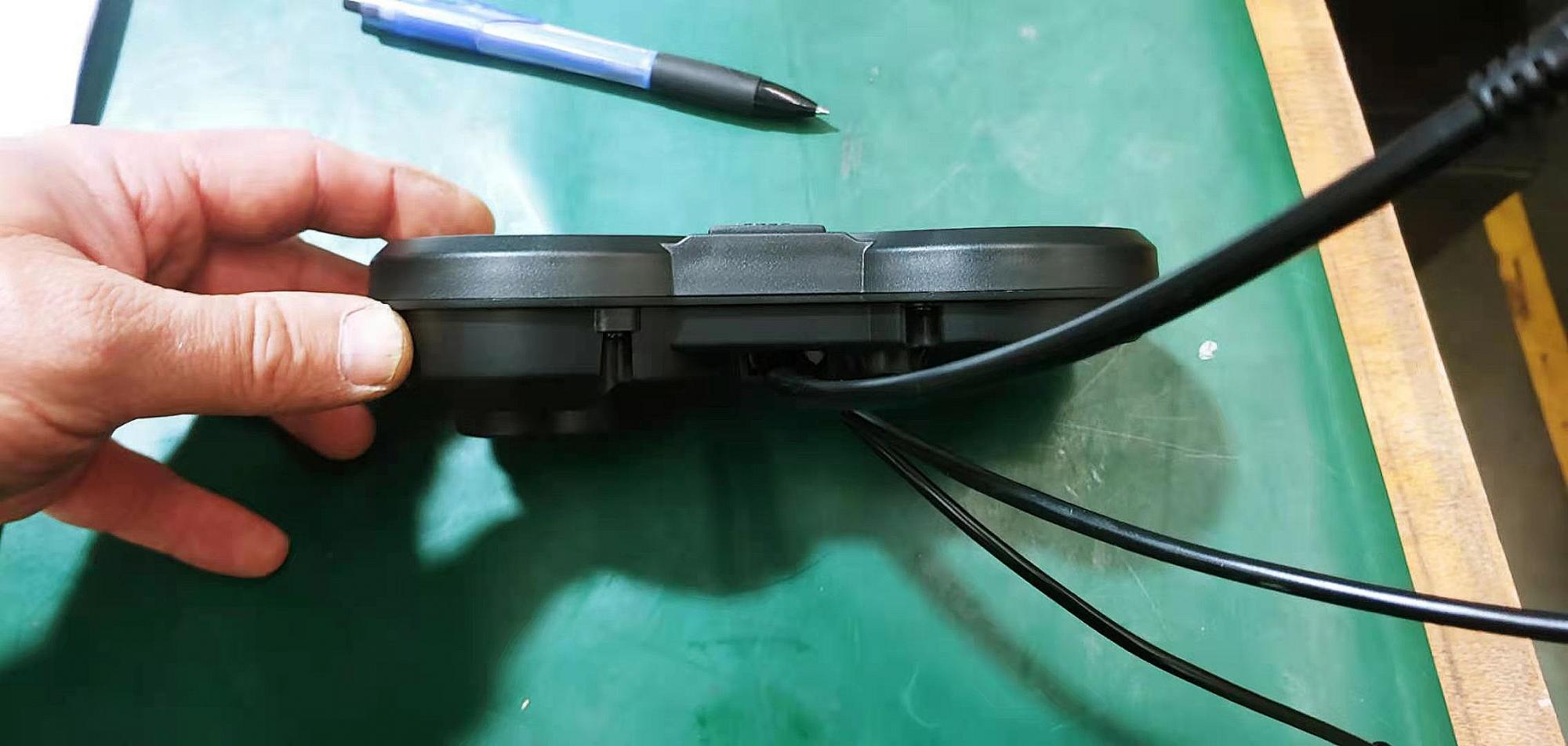

Окончательный вид получился вот такой:


Проектировали данный спидометр под Трувор. Но потом решили его использовать на всех наших байках.

Кому нужен 3Д чертеж (Soild Works) для моделирования - скачать можно тут:


ссылка

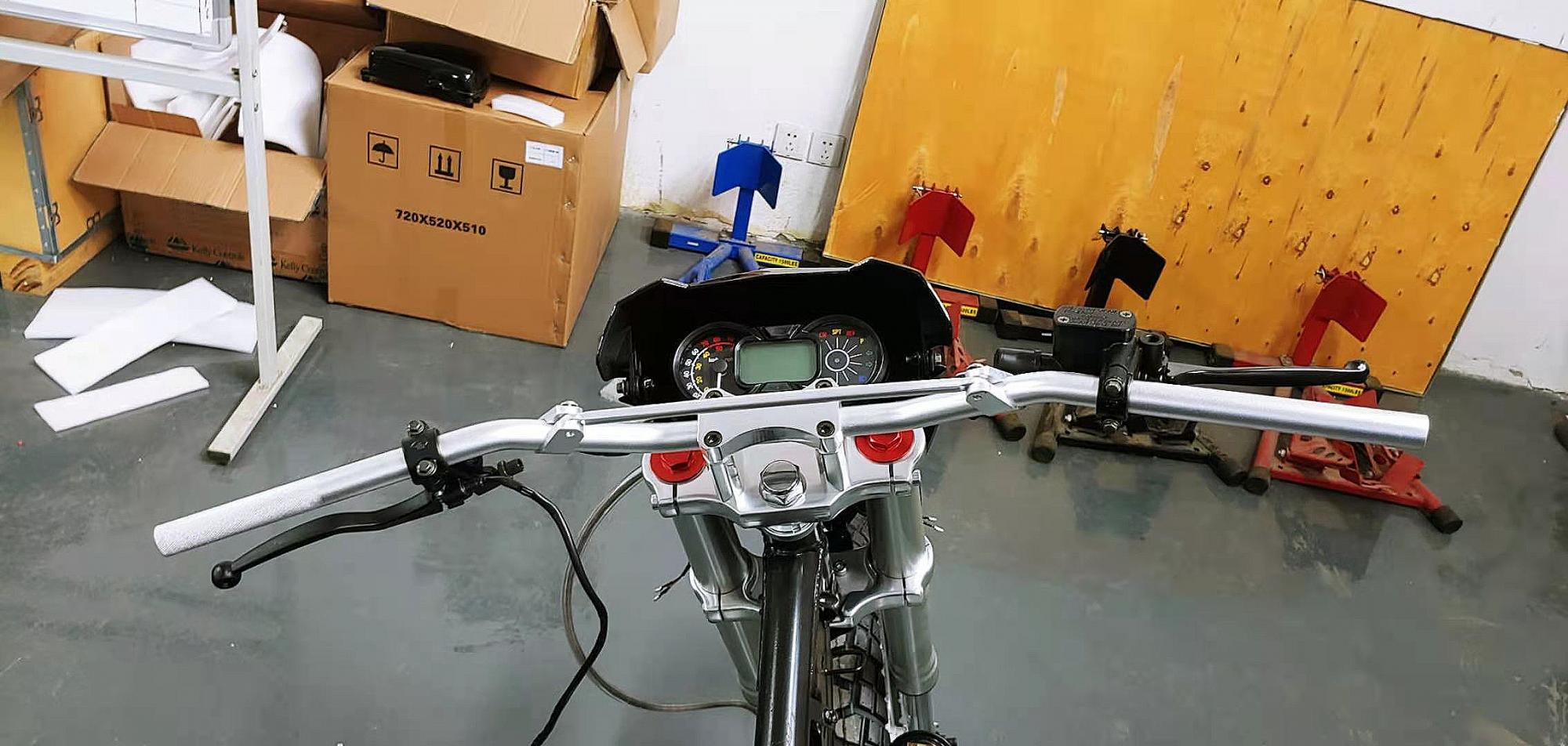

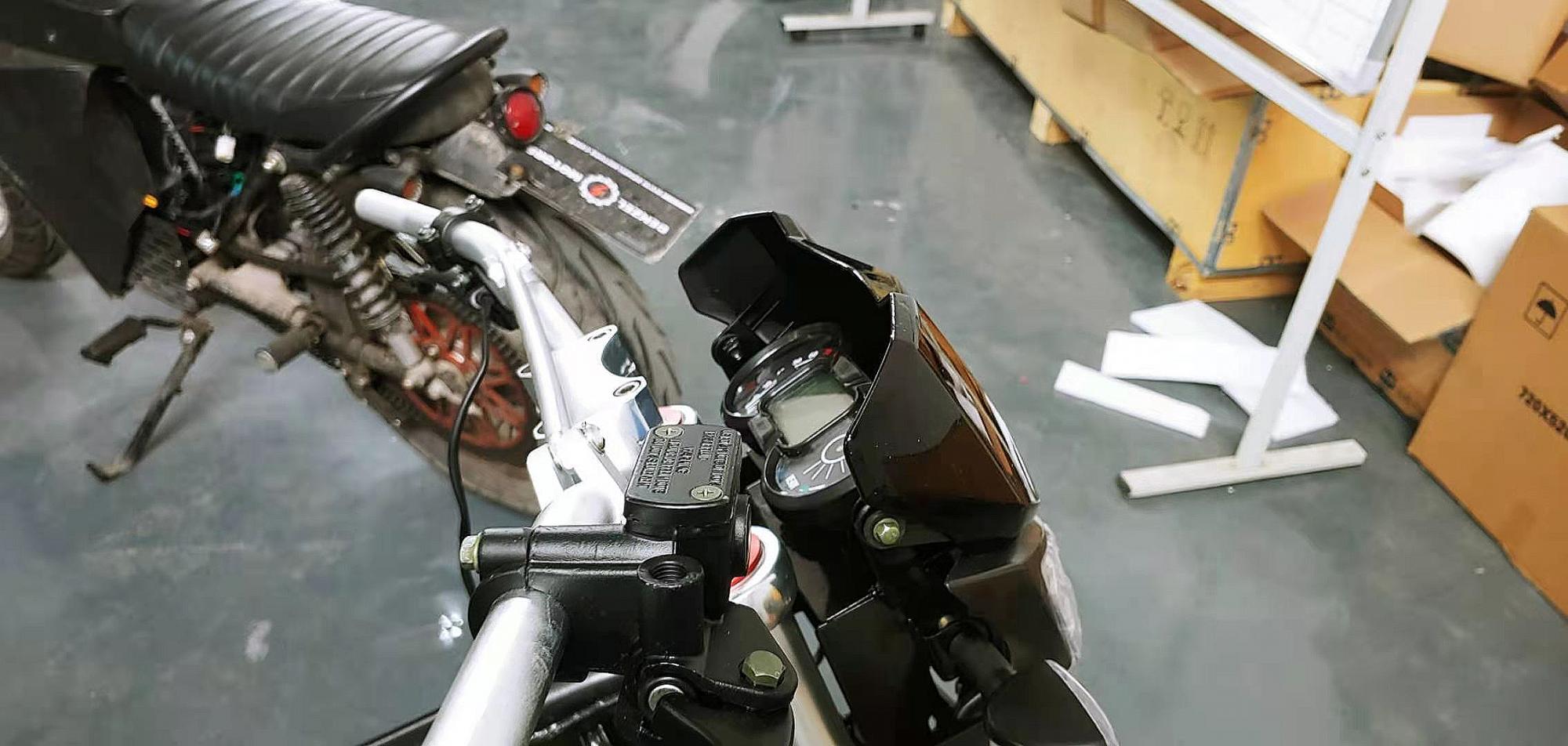

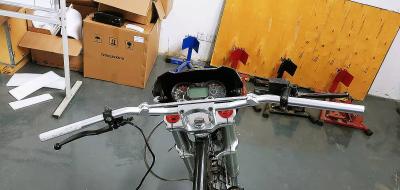

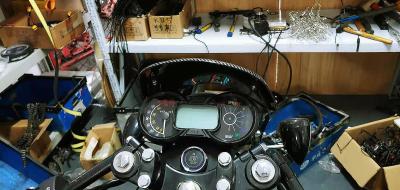

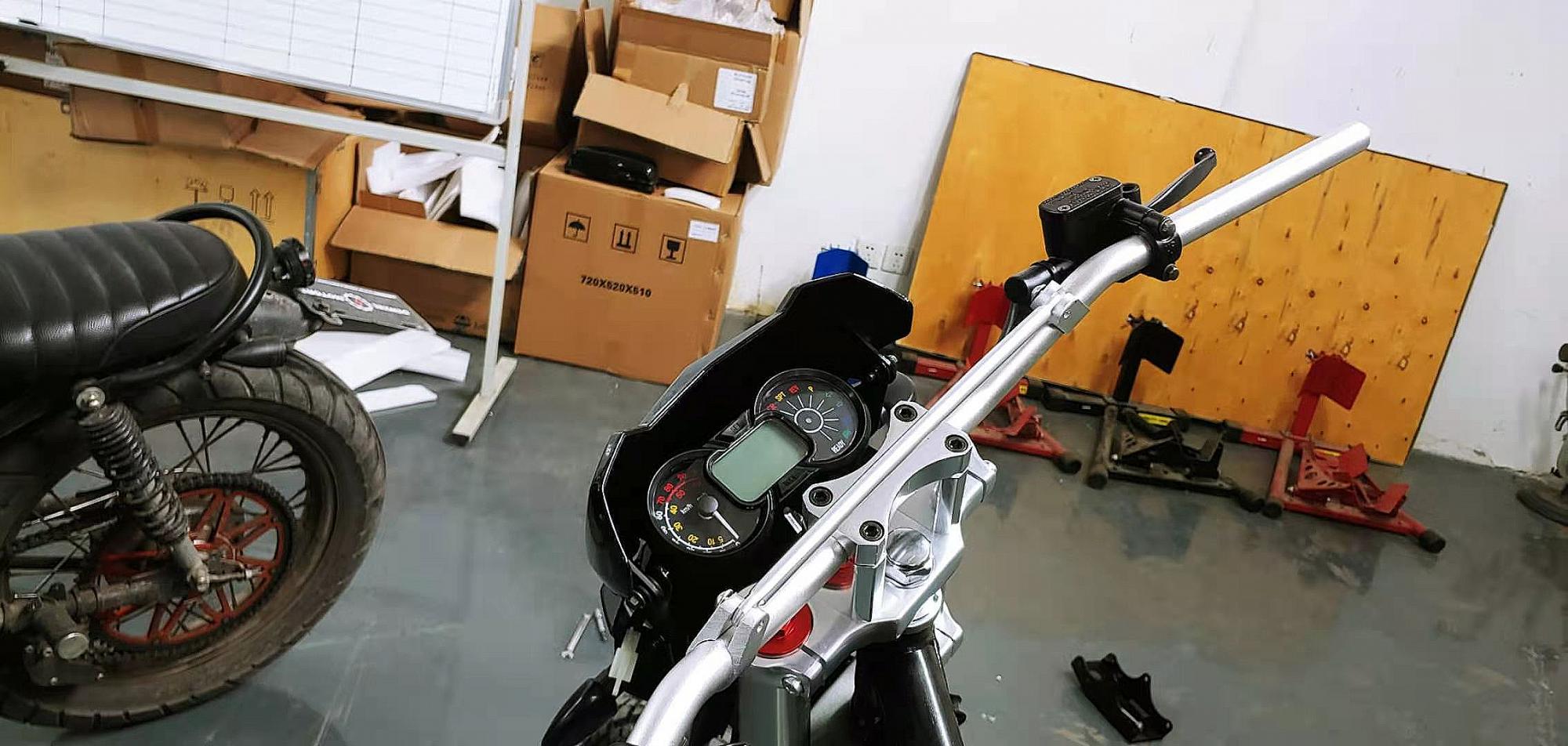

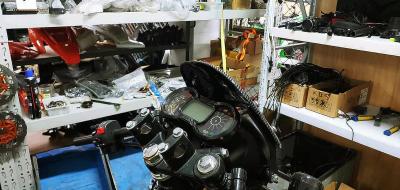

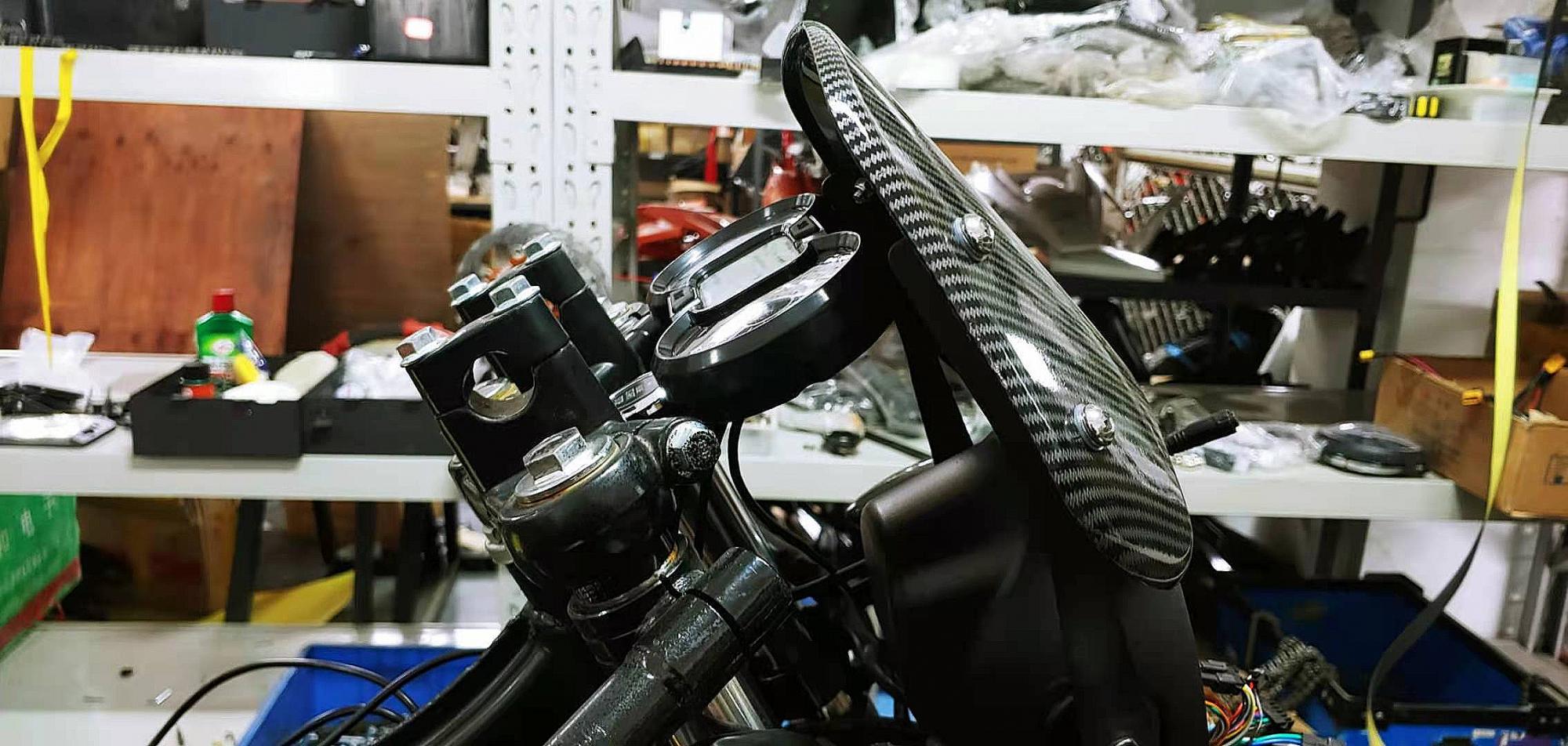

Несколько фоток с Кафе рейсера (позже выложу больше фоток)




Характеристика:
Рабочее напряжение (шкала настраивается): 36V, 48V, 60V, 72V, 96V, 110V, 120V
Выпускаться будет в двух версиях - с измерением тока и без
Максимальный измеряемый ток (на сегодняшний день) 150А - в принципе по заказу можем сделать и больше.
Одна и та же шкала может быть использована для отображения тока или напряжения (управляется переключение кнопкой).
Стандартные показания ODO и TRIP
Скорость снимается с датчика холла - скорость настраивается изменением диаметра колеса и кол-ва полюсов двигателя.
Стандартные сигналы (12В), поворотники, дальний свет, СПОРТ режим, Реверс, Паркинг, READY, сигнал тормоза, специально для Келли контроллера вывели индикатор включения Круиз контроля.
В центре левой части - индикаторы зарядки батареи - сделано под наши байки которые идут с бортовым зарядным устройством. Когда зарядное стоит внутри рамы - можно отслеживать зарядку. В принципе эти индикации можно использовать для чего то другого - например для вывода кода ошибки.

Цена с доставкой до Москвы 120 USD



« Последнее редактирование: 03 Мая 2021 в 18:17 от Denzel Motors »


26 Дек 2020 в 10:16
Ответ #1
Оффлайн

Stanislavchik

Кожуховские дебри Сообщений: 6187
 :wow:
Ну вот, а я себе заказывал аналоговую приборку на стороне.
Еще бы вольтметр и амперметр аналоговые смотрелись бы.


26 Дек 2020 в 10:45
Ответ #2
Оффлайн

zelen50

деревня Гадюкино, московской губернии Сообщений: 1931
, несколько вопросов по приборке:
пробег TRIP как сбрасывается?
датчик тока как выглядит(размеры, типы соединения) показывает только разряд или заряд то же показывает.
класс точности вольтметра какой, или это просто показометр?
защита у приборки какая, просто вижу кнопочки сверху, не будет через них водичка во внутрянку попадать.
и ещё крепление какое в стандарте идёт? мне просто на ситико что то такое нужно.


26 Дек 2020 в 10:47
Ответ #3
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309
, несколько вопросов по приборке:
пробег TRIP как сбрасывается?
датчик тока как выглядит(размеры, типы соединения) показывает только разряд или заряд то же показывает.
класс точности вольтметра какой, или это просто показометр.
честно говоря вся приборка выглядит как то по китайски,... не очень.
Ну если не очень - зачем тогда столько вопросов. Значит приборка не подходит Вам.
И на фотках может и не очень - на байке - хорошо смотрится.
Точность 0.1 А
Заряд и разряд показывает


26 Дек 2020 в 10:59
Ответ #4
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309
:wow:
Ну вот, а я себе заказывал аналоговую приборку на стороне.
Еще бы вольтметр и амперметр аналоговые смотрелись бы.
Извини не понял про аналоговость  :-D
Аналоговый сигнал есть  - есть полоска, есть цифра

Добавлено 26 Дек 2020 в 11:00

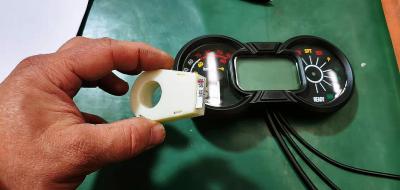

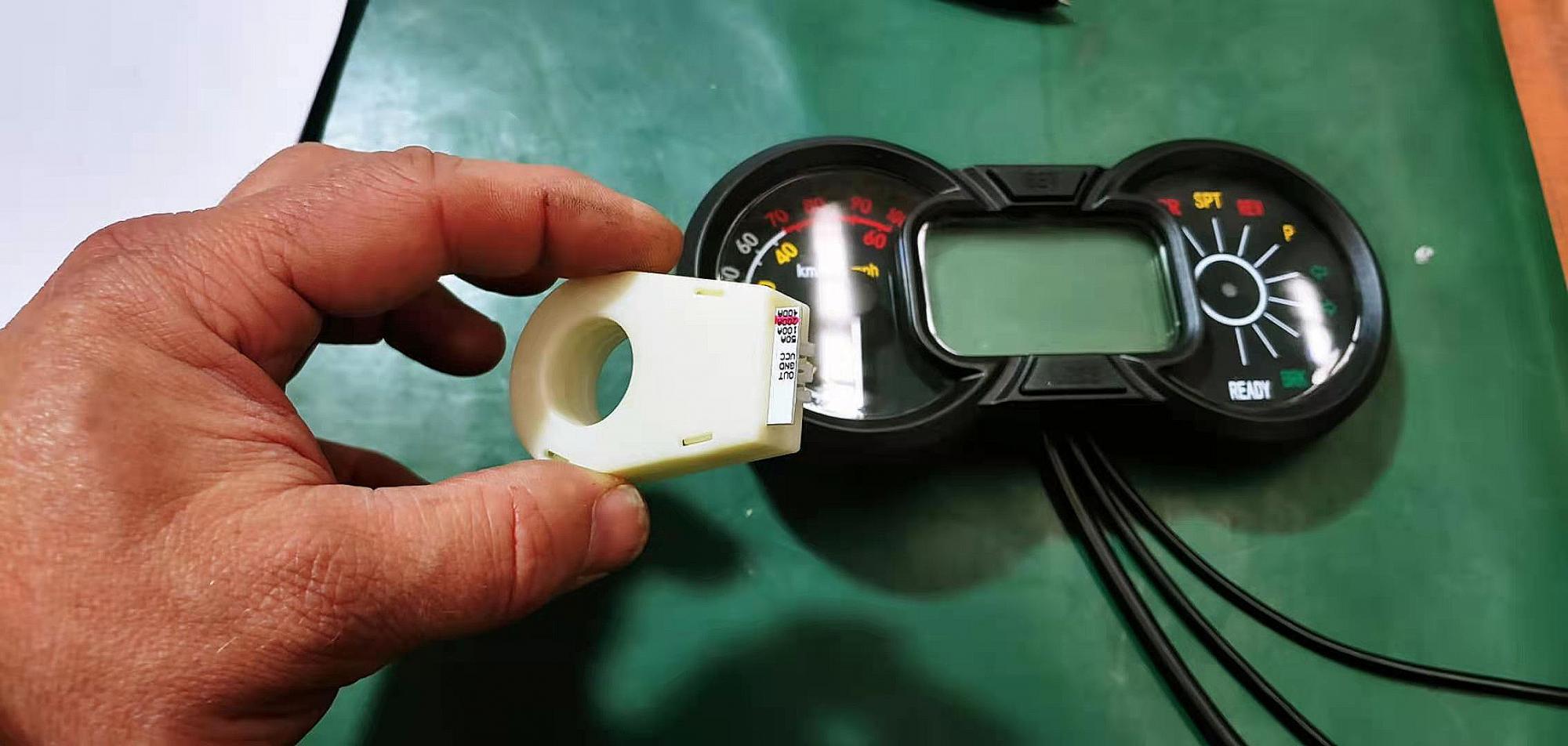

Информация о токе снимается с помощью такого датчика:



26 Дек 2020 в 18:59
Ответ #5
Оффлайн

Stanislavchik

Кожуховские дебри Сообщений: 6187
, я имел в виду стрелочные приборы.


27 Дек 2020 в 03:58
Ответ #6
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309
 :-(
, я имел в виду стрелочные приборы.
Была такая идея тоже обыграть стрелочный вариант. Но потом отказался. Были причины.


27 Дек 2020 в 08:19
Ответ #7
Оффлайн

Stanislavchik

Кожуховские дебри Сообщений: 6187

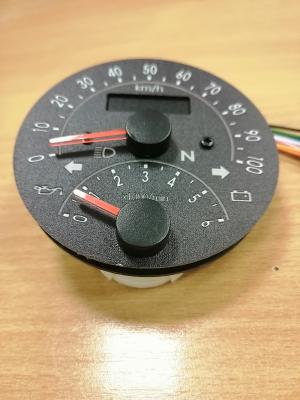

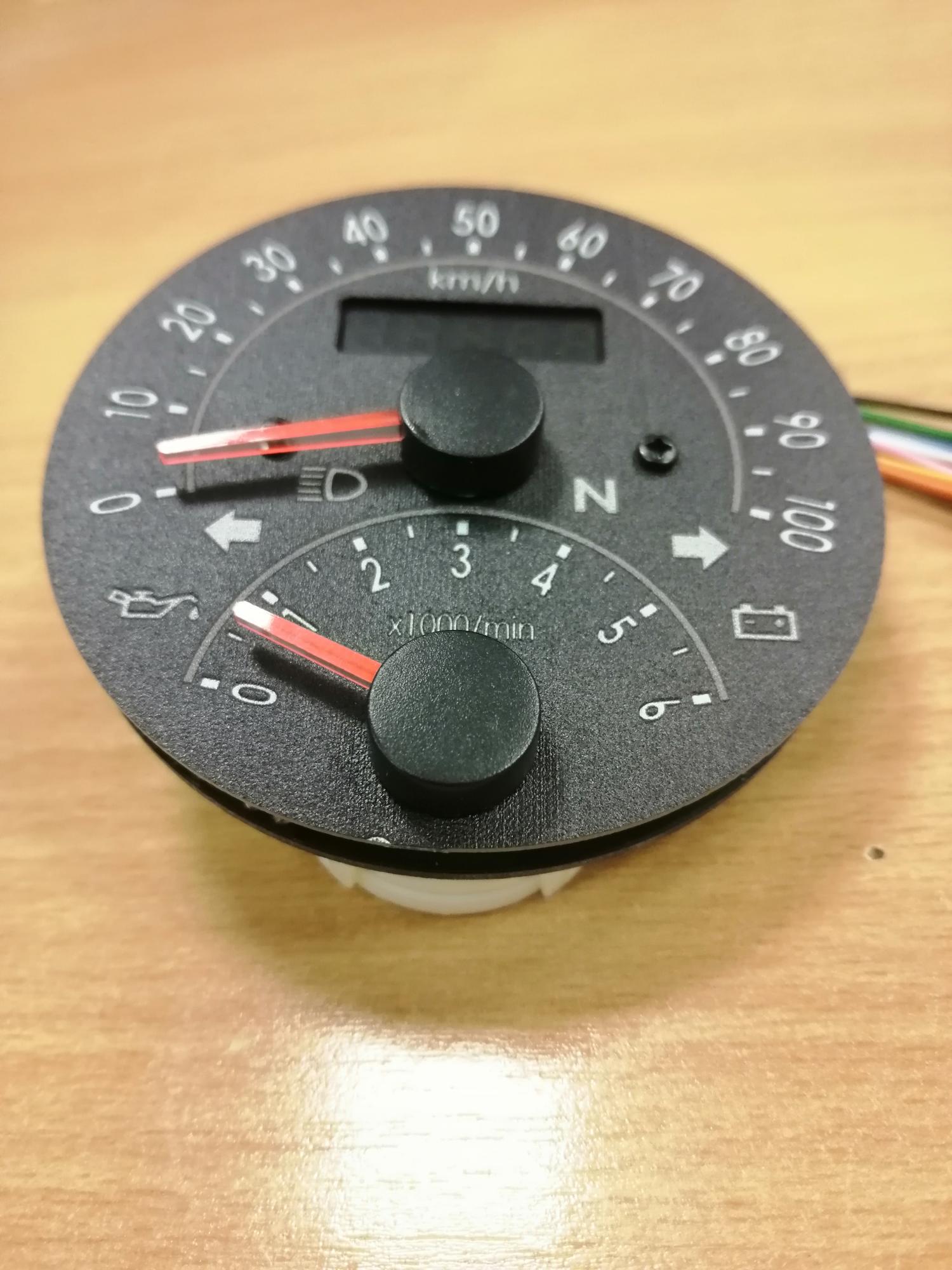

Вот такую приборку заказывал на Украине. Без вольтметра и амперметра.


27 Дек 2020 в 10:04
Ответ #8
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309


Вот такую приборку заказывал на Украине. Без вольтметра и амперметра.
Хорошая приборка. Но вот например сразу - сделать что и в милях и км была = будет сложно  - там индикатор скорости мешает - - убрать его - ну .... можно.    Внизу переделать шкалу на вольт метр - хорошо можно - но в она (шкала) - показывает очень приблизительно - нужно параллельно делать цифровое обозначение - где его делать? ну куча вспомогательных сигналов куда то надо выводить - дистанция и т.д.


27 Дек 2020 в 14:38
Ответ #9
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309

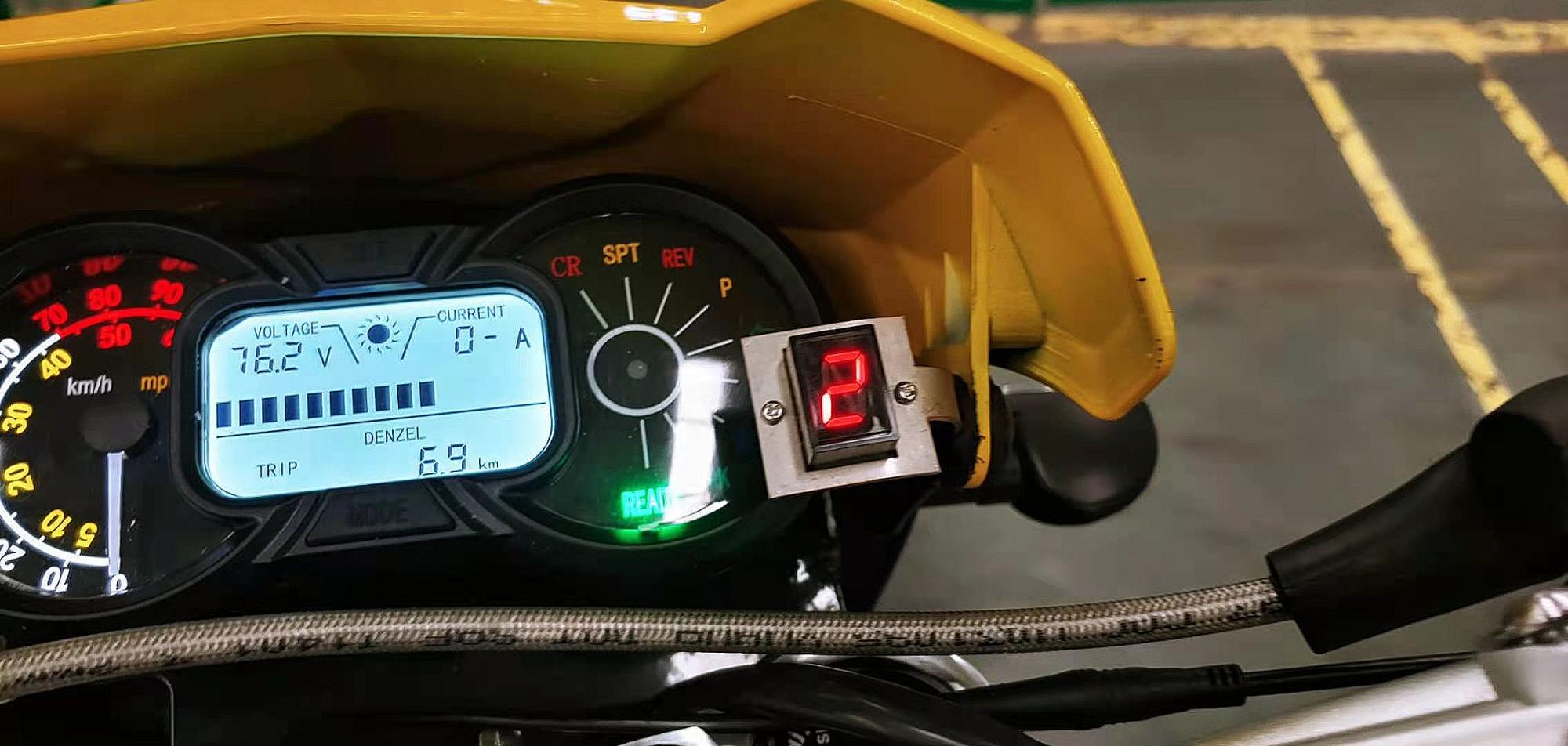

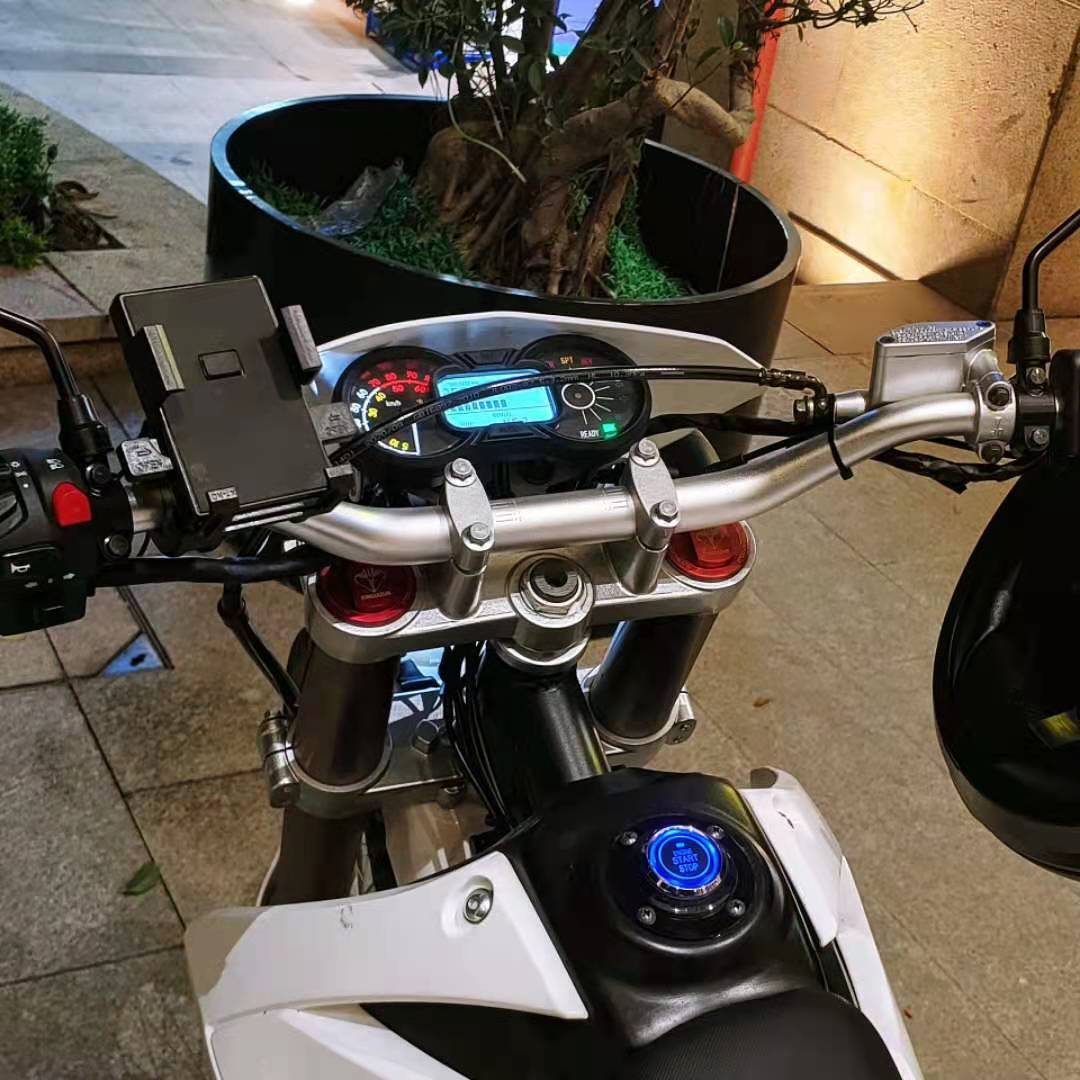

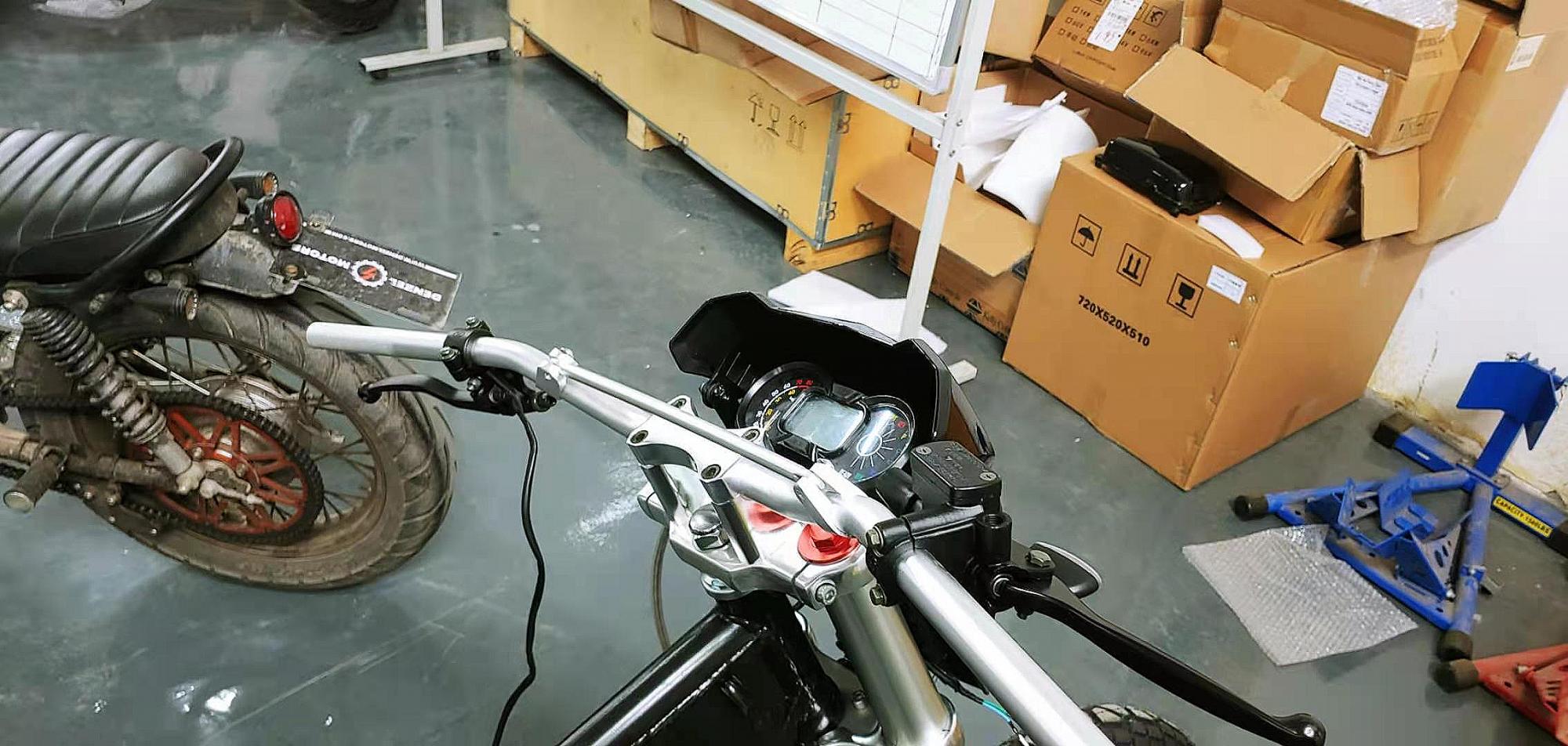

SPD-5 на электромотоцикле RUSH






27 Дек 2020 в 19:45
Ответ #10
Оффлайн

on4ip

Россия, Раменское Сообщений: 2752
А нет ли возможности делать туда CAN?
Было бы вообще круто, выдавать всю инфу из контроллера по цифре.


28 Дек 2020 в 05:01
Ответ #11
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309
А нет ли возможности делать туда CAN?
Было бы вообще круто, выдавать всю инфу из контроллера по цифре.
Ну всю инфу с контроллера не получишь по цифре - например в ДЕКО не снять батарейный ток - только фазный, а так да удобно НО!
1. Мы делали данную версию без привязки к конкретным контроллерам - чтоб можно было его использовать с разными контроллерами в том числе и Келли - а там совсем другой протокол.
2. На стадии разработки была идея сделать с CAN - но пришлось бы ставить TFT программируемый дисплей - это бы привело к удорожанию данной версии.

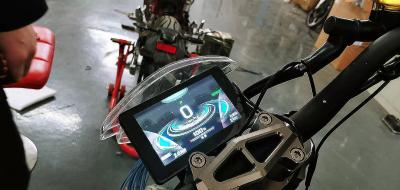

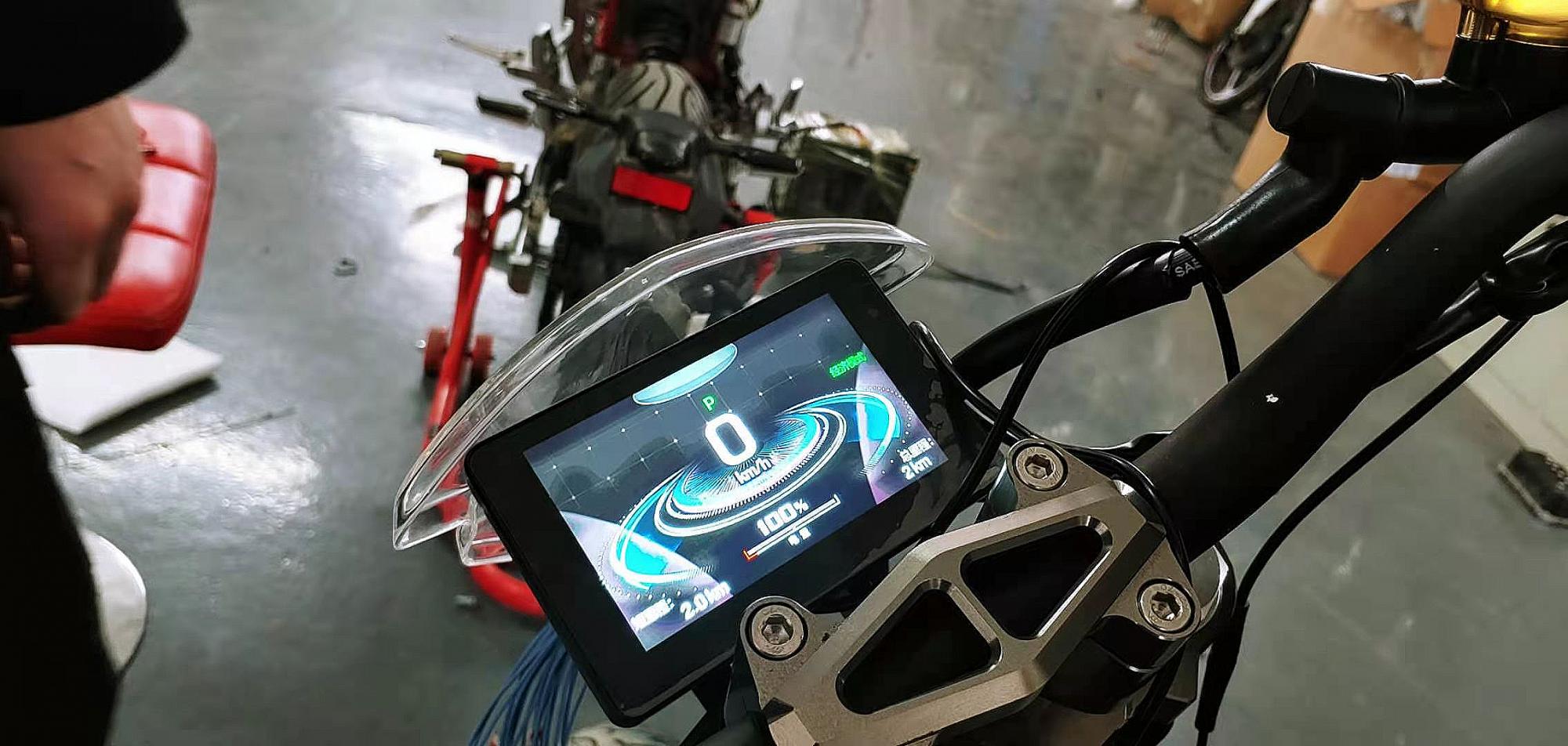

3. У нас сейчас также на разработке еще один TFT

У него поддержка CAN - сейчас уже работает с DECO - и там можно настроить красоту как хош - единственный не достаток - это квадратная форма (ну мое мнение).


28 Дек 2020 в 22:21
Ответ #12
Оффлайн

on4ip

Россия, Раменское Сообщений: 2752
У него поддержка CAN - сейчас уже работает
Это круто, но не понял а зачем ТФТ дисплей в приборке? Кан трансивер много не добавит стоимости ( если конечно КАН есть в чипе который дисплеем рулит). Так то в наших контроллерах можно любой протокол по верх CAN организовать, есть спрос на приборки такие.


18 Янв 2021 в 14:25
Ответ #13
Оффлайн

serg ml

dme Сообщений: 41
пока разрабатываете, пожелания --- обязательно часы, желательно не мелко, и чтобы не убегали как в велокомпах, и индикация температуры , с датчиком внутри для окружающей среды ( желательно чтобы минус тоже показывал) и очень супер , чтобы был вход (входы) для внешнего , чтобы кнопкой переключались, для температуры двига, контра и аккума. и ещё бы отдельная страница экрана когда вся температурная телематика разом, плюс остаток емкости аккума и оставшийся пробег, средний расход в вт/км, макс вкачанная мощность, при регене ток вкачиваемый с минусом . можно ещё продолжить, если захотите .


21 Янв 2021 в 17:51
Ответ #14
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309

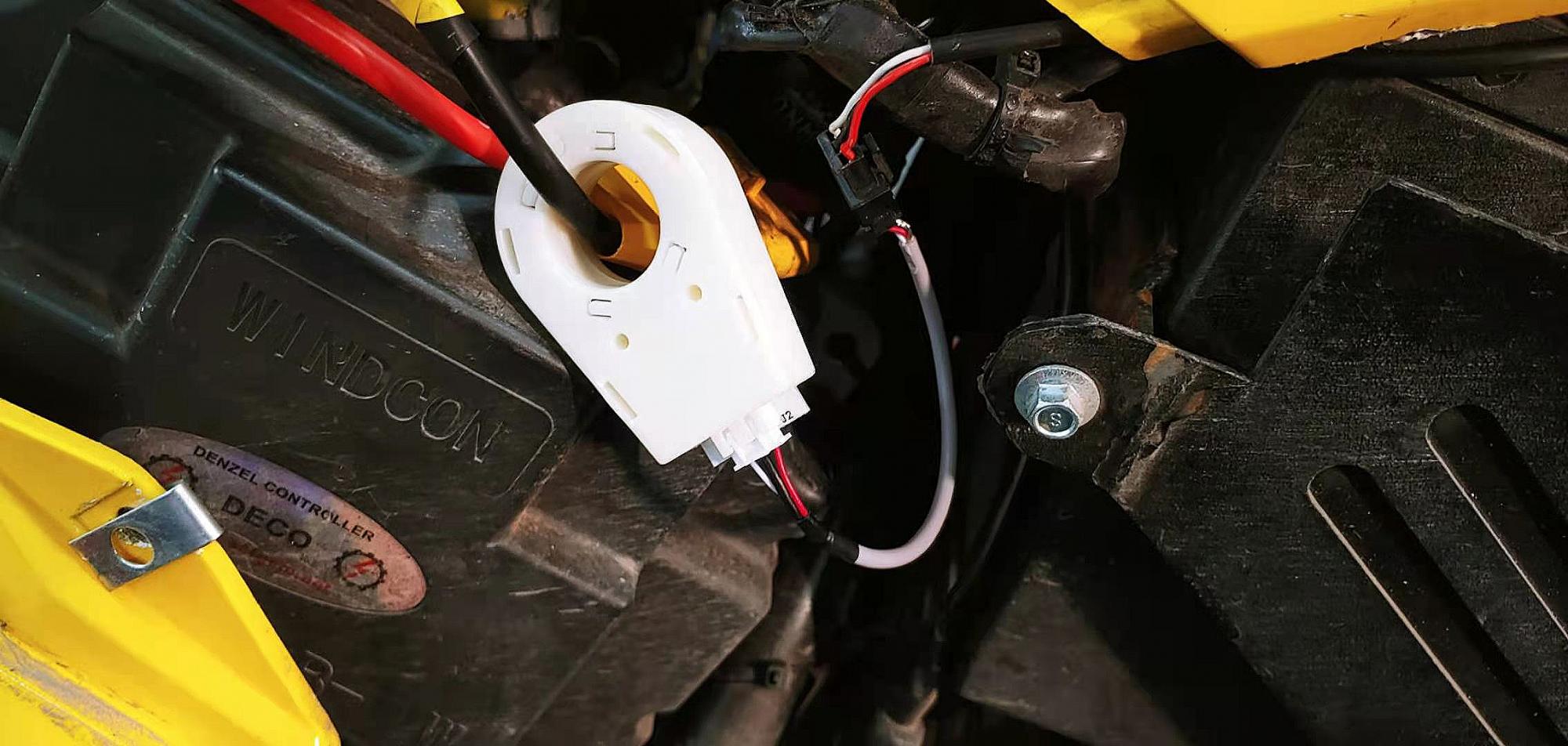

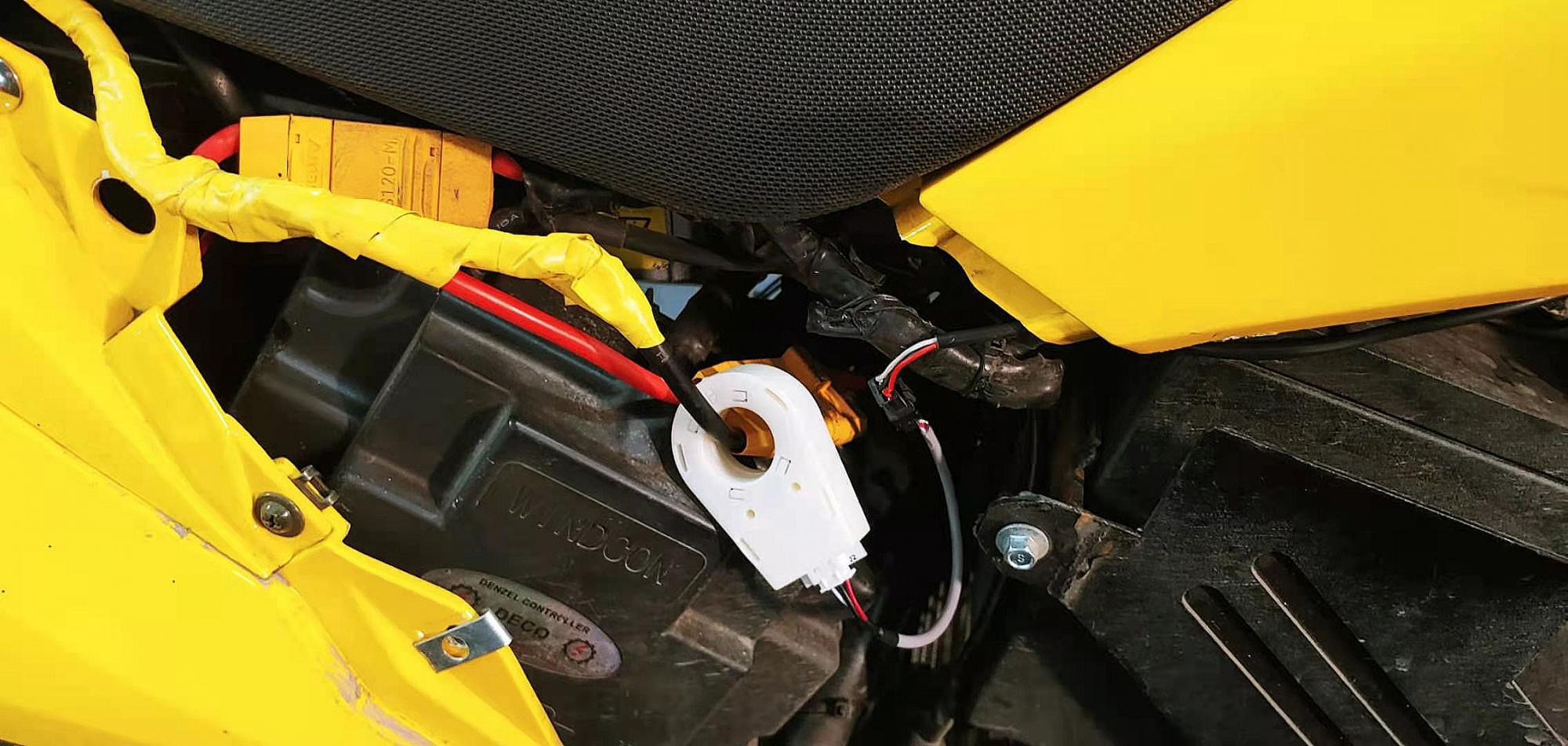

Датчик "токосъемник" - установлен на раш




03 Мая 2021 в 18:23
Ответ #15
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309

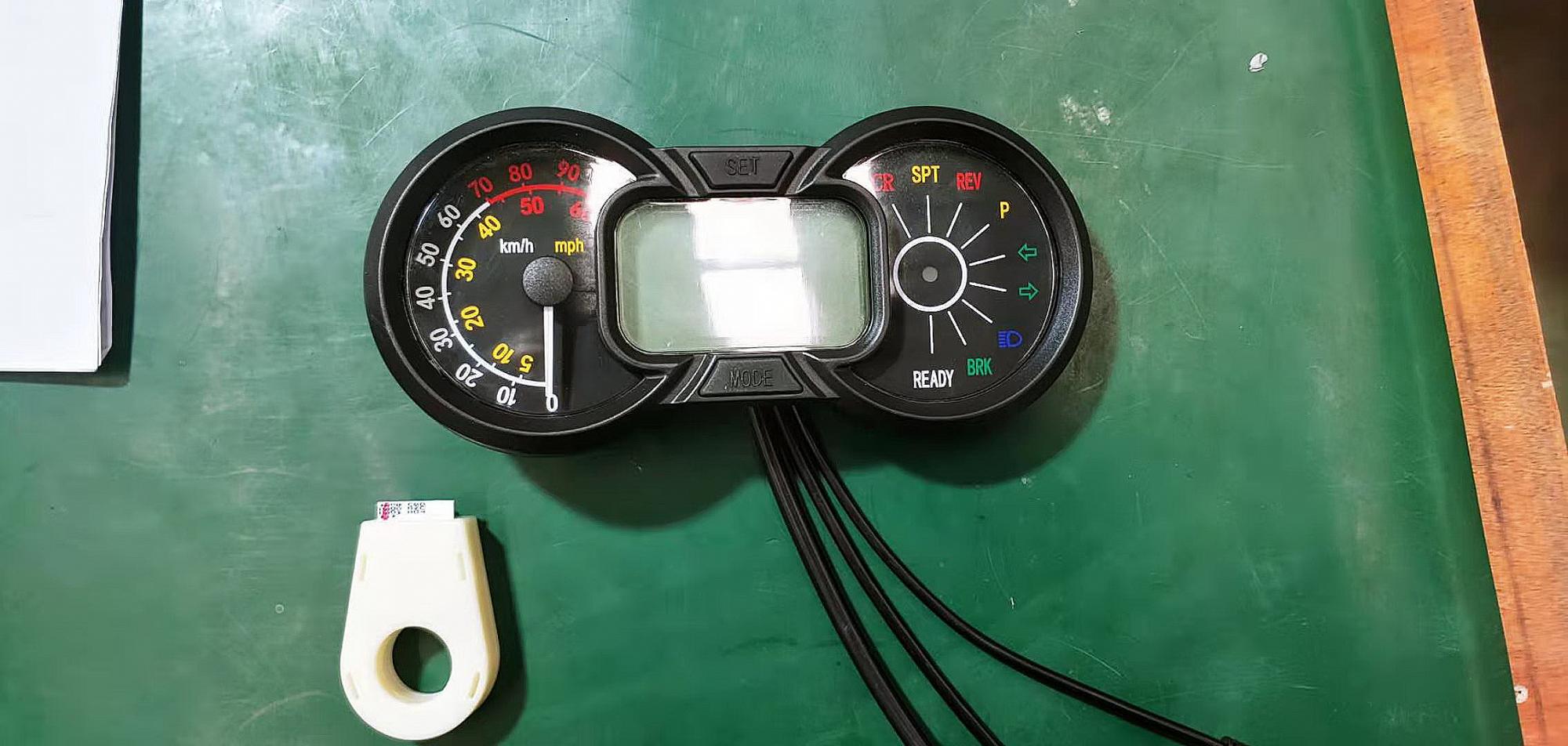

Новые фотки конечного продукта:

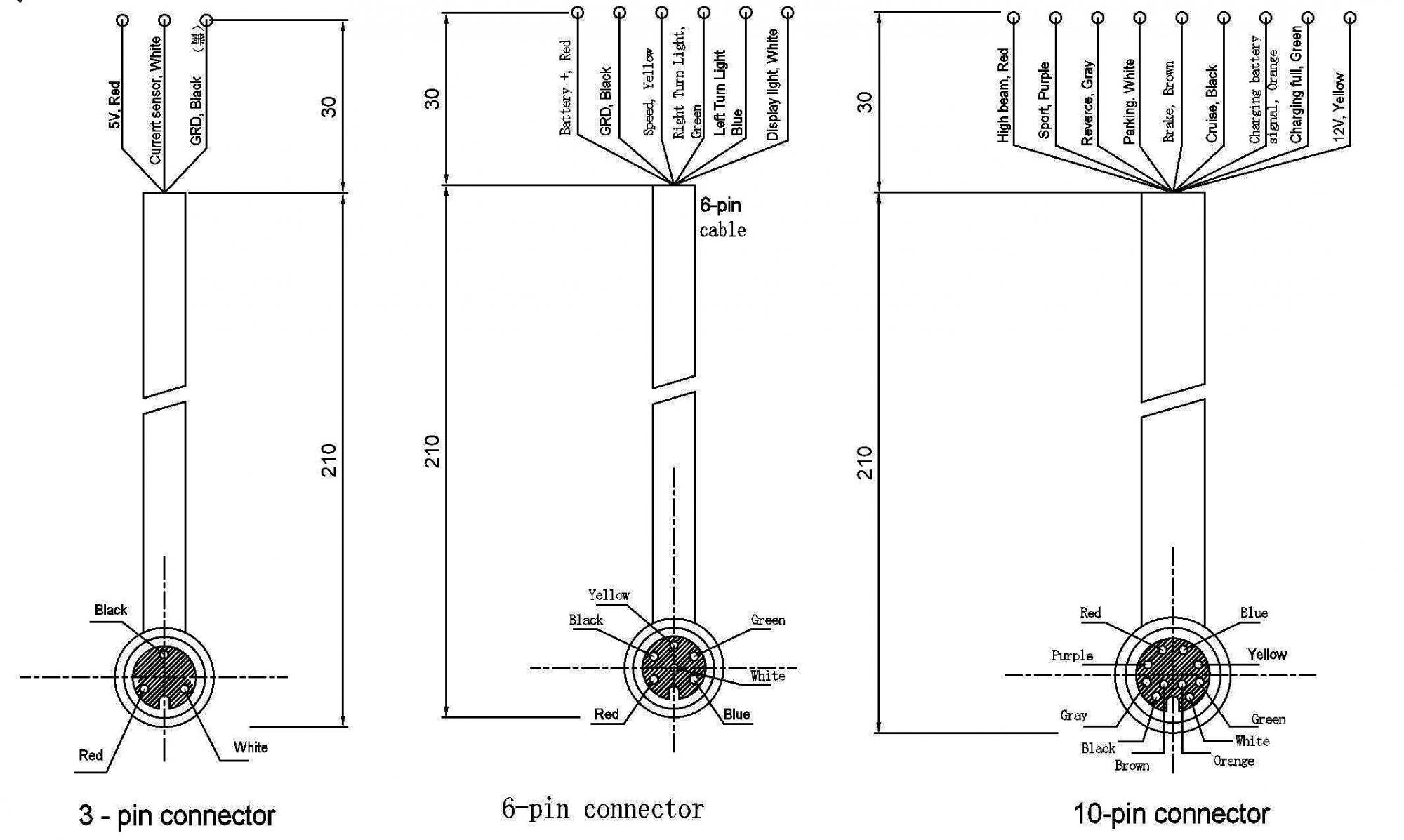

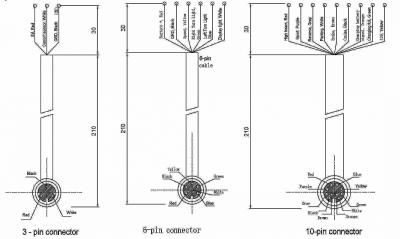

Схема расключения проводов стандартной версии:



03 Мая 2021 в 18:50
Ответ #16
Оффлайн

Denzel Motors

Купец Chongqing, China Сообщений: 2309


16 Окт 2021 в 09:16
Ответ #17
Оффлайн

Glavnyi

Crimea Сообщений: 8
Пропали показания тока на дисплее. В чем может быть причина?
