22 Мая 2021 в 17:21
Прочитано 3106 раз
Оффлайн

Skela

Мурманск Сообщений: 13

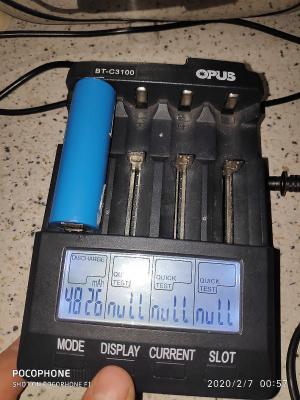

Решил собрать самодельное зарядное для лития на 4 места. Алгоритм стандартный -

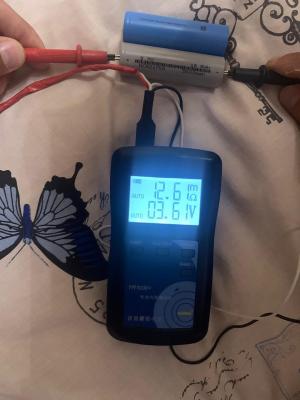

1- измерение внутреннего сопротивления аккума,
2-зарядка до полной емкости,
3- разряд, измерение времени разряда,
4- зарядка до полной емкости, измерение времени заряда.
Токи измеряться не будут, так что измерения будут СРАВНИТЕЛЬНЫМИ.
Платформа ардуино нано, 4 модуля зарядки на 1 ампер, 4 модуля реле, 4 автомобильные лампы на 21 вт, блок питания  - электронный трансформатор на 12 вольт, 4х строчный дисплей.
Заряд и разряд будут током примерно 1 ампер.
Пока пишу софт на Фл прог. Написано меню. Первая страница общая информация по 4 посадочным местам - текущее напряжение, состояние, время нахождения в данном состоянии.
Следующие 4 страницы подробная инфа по каждому аккуму. Время разряда, время заряда, сопротивление.
фотки не грузятся.
Выслушаю дельные предложения.
Проект открытый, по готовности выложу прошивку и исходники.


Добавлено 22 Мая 2021 в 17:23
Фотки выкладывать пока не могу, статус не позволяет.


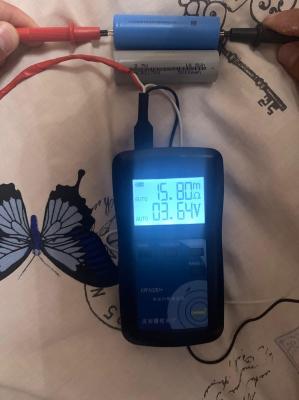

22 Мая 2021 в 17:29
Ответ #1
Оффлайн

Surf_el

*Администратор Москва Сообщений: 11146


22 Мая 2021 в 17:31
Ответ #2
Оффлайн

sdenis2017

Украина-Донецкая область-Дружковка Сообщений: 2303


22 Мая 2021 в 17:33
Ответ #3
Оффлайн

Skela

Мурманск Сообщений: 13

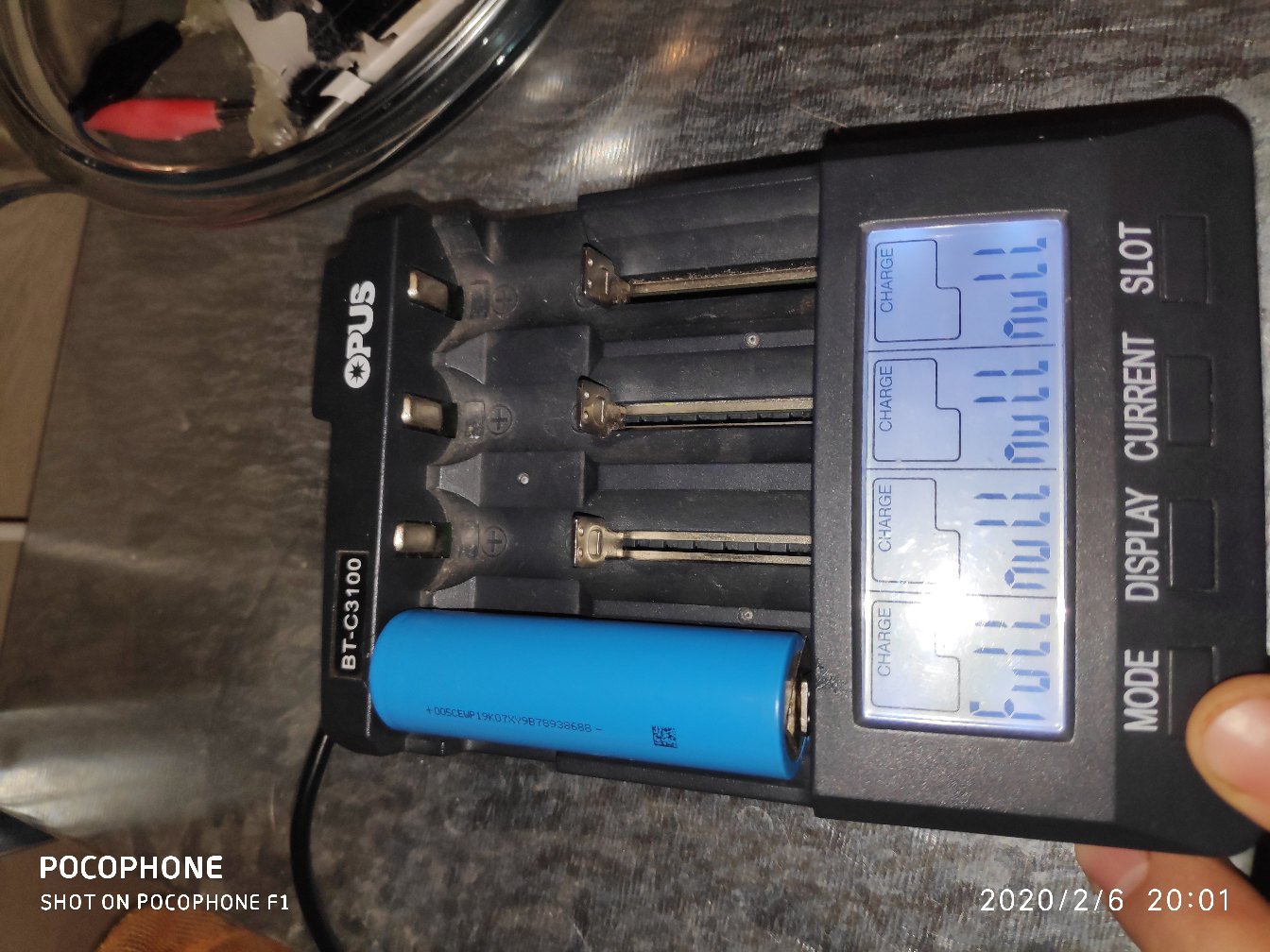

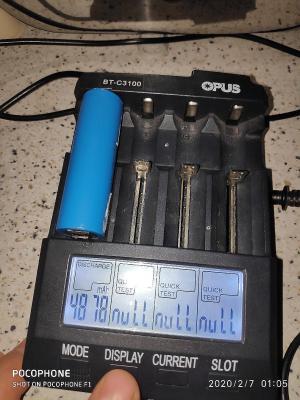

Купил 4 б/у гироскутера, собрал два трайка, покатался, понравилось. Но аккомы убиты, надо перепаковывать. Покупать готовое зарядное денег жалко, ждать долго, но самое главное- могу сделать сам.

Добавлено 22 Мая 2021 в 17:35
это как???
Ток разряда через лампочку 21 вт примерно 1 ампер, из этого и буду исходить.
Напряжение измеряется, ток известен, все очень просто.
Зато нет шунтов и нет операционников. Одна ардуинка.


22 Мая 2021 в 17:53
Ответ #4
Оффлайн

sdenis2017

Украина-Донецкая область-Дружковка Сообщений: 2303
лампочка не шунт - при разном напряжении - разное сопротивление нити накала  :neg:


22 Мая 2021 в 17:59
Ответ #5
Оффлайн

Skela

Мурманск Сообщений: 13
лампочка не шунт - при разном напряжении - разное сопротивление нити накала
А Вы проверяли?
Холодная нить имеет действительно низкое сопротивление.
Для сравнительных измерений вариант с лампочкой самый предпочтительный.
Очень просто оценить партию аккумуляторов проведя замеры одним и тем же оборудованием.


22 Мая 2021 в 18:39
Ответ #6
Оффлайн

Skela

Мурманск Сообщений: 13
А  как выкладывать фотки?
В профиле фотки загруженные есть, а сюда не выкладывается


22 Мая 2021 в 18:57
Ответ #7
Оффлайн

sdenis2017

Украина-Донецкая область-Дружковка Сообщений: 2303
я делал на Ардуино + адс1115 + шунт 0.125 Ома
цена деления - 1 мА
если нужен отлаженный скетч - выложу

Добавлено 22 Мая 2021 в 18:58
Холодная нить имеет действительно низкое сопротивление.
при таком напряжении она совсем не холодная


22 Мая 2021 в 19:24
Ответ #8
Оффлайн

Skela

Мурманск Сообщений: 13
я делал на Ардуино + адс1115
Спасибо, но мне моё нравится больше, так как
деталей меньше,


23 Мая 2021 в 17:25
Ответ #9
Оффлайн

Skela

Мурманск Сообщений: 13

Модуль зарядки  -разрядки. Надо 4 штуки.
Менюшки. Пока тестирую, Математика еще не написана.




27 Мая 2021 в 11:06
Ответ #10
Оффлайн

zelen50

деревня Гадюкино, московской губернии Сообщений: 1935

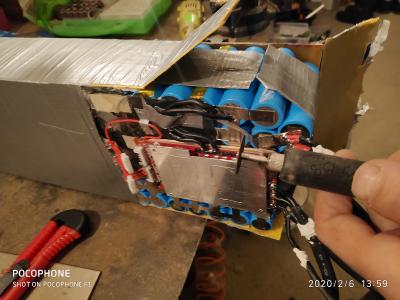

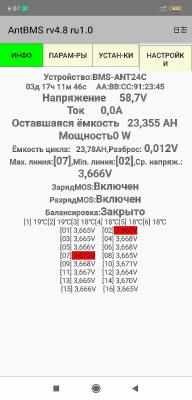

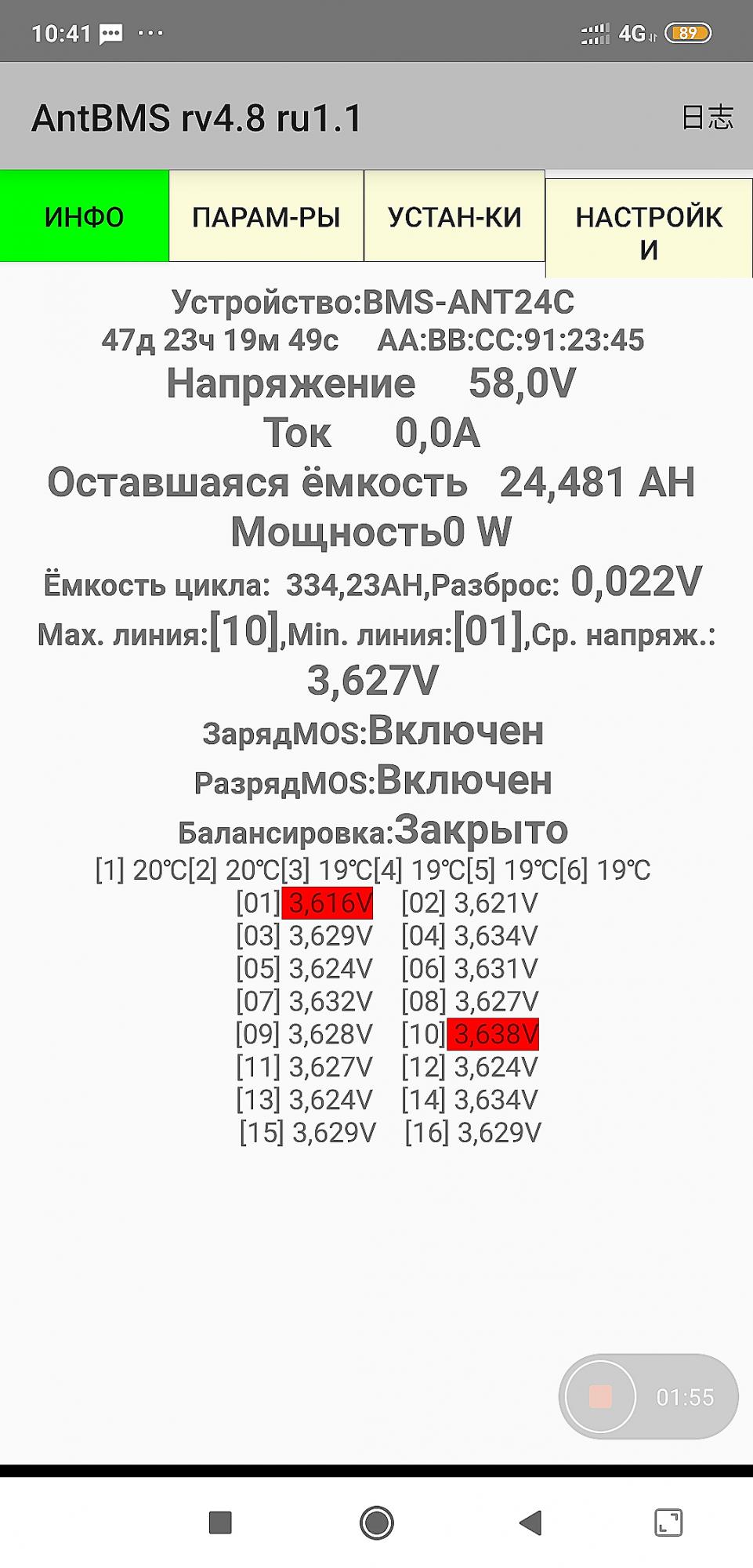

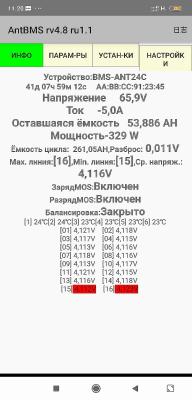

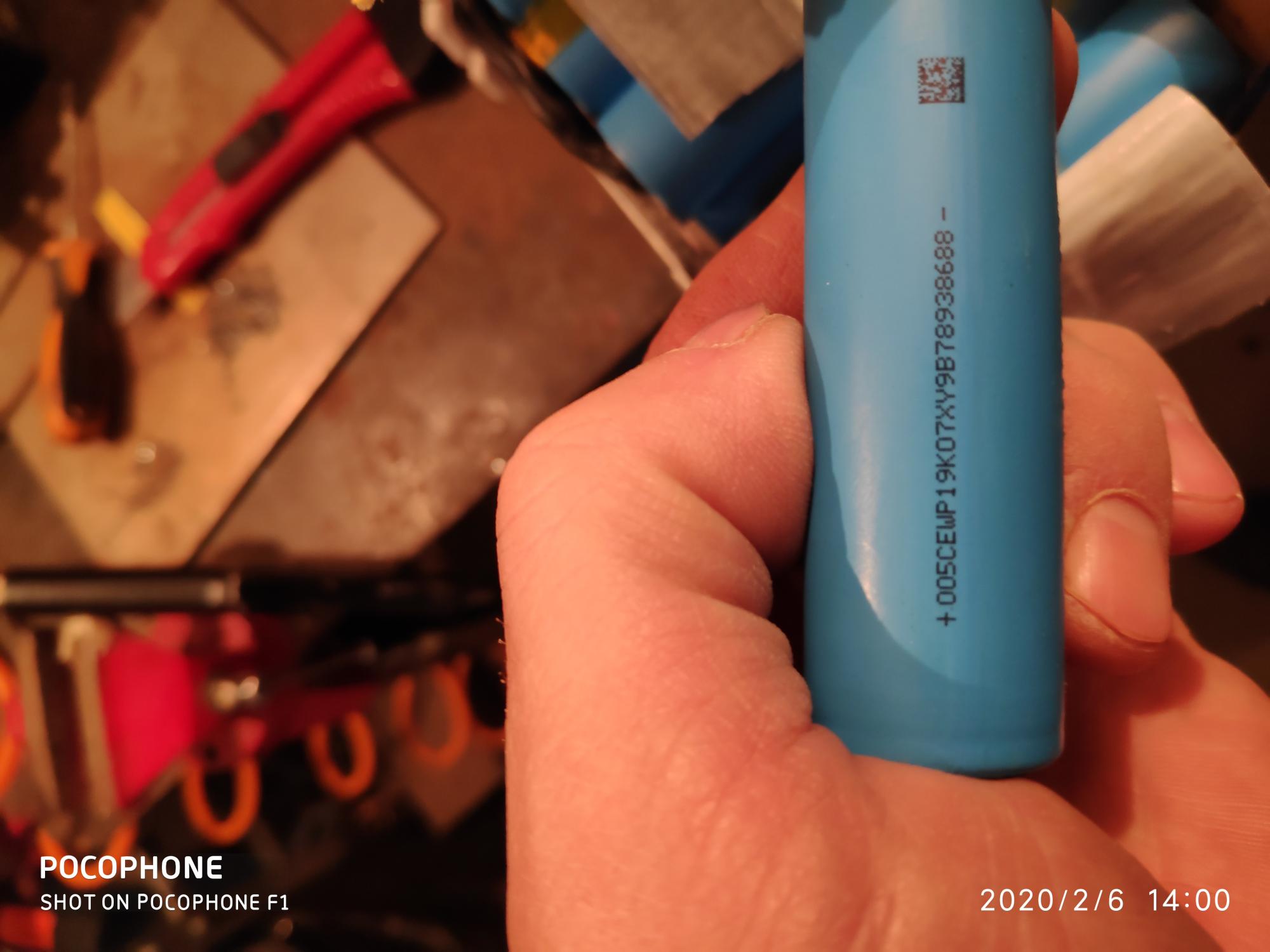

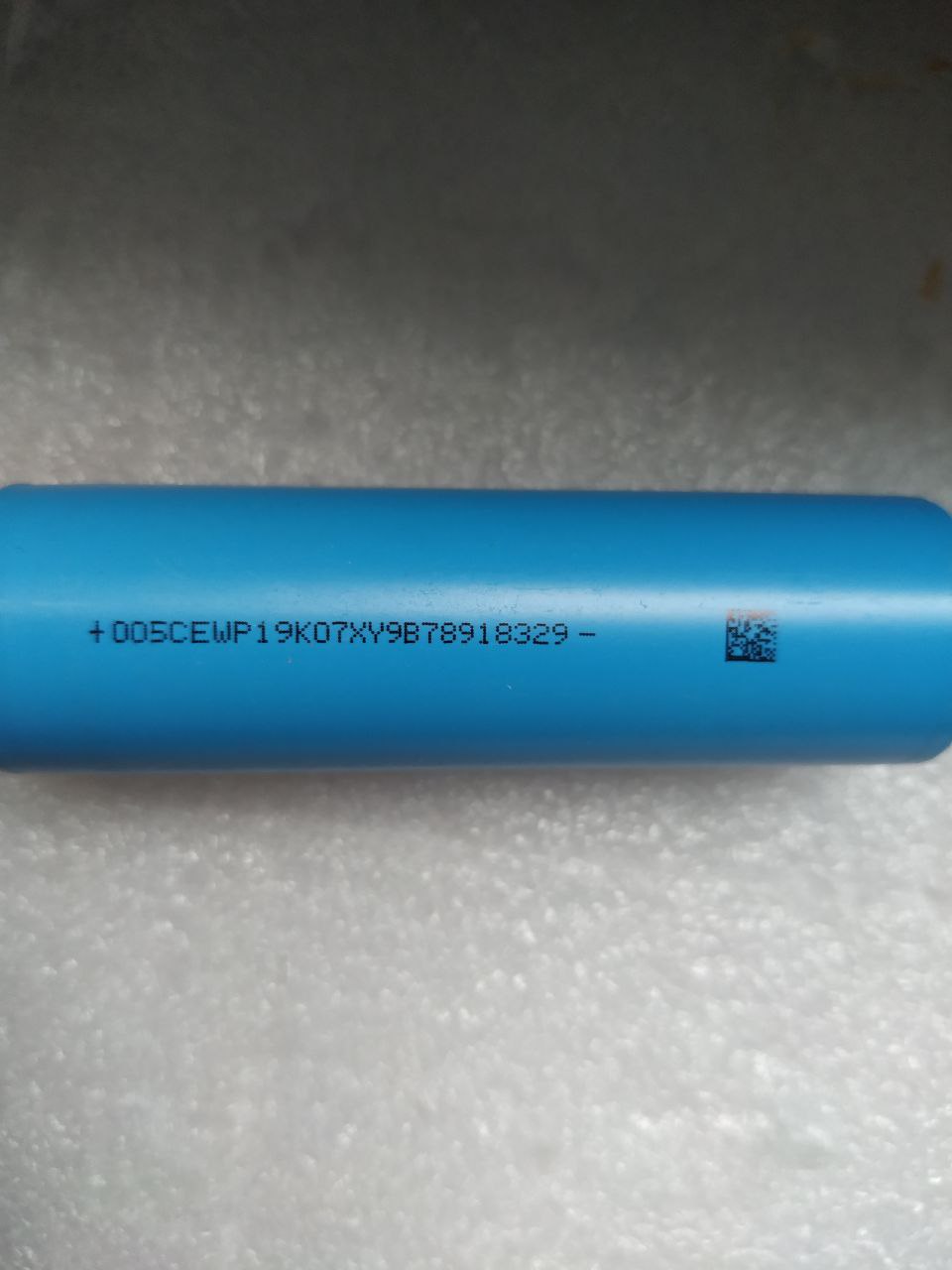

Купил 4 б/у гироскутера, собрал два трайка, покатался, понравилось. Но аккомы убиты, надо перепаковывать

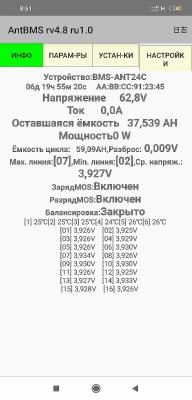

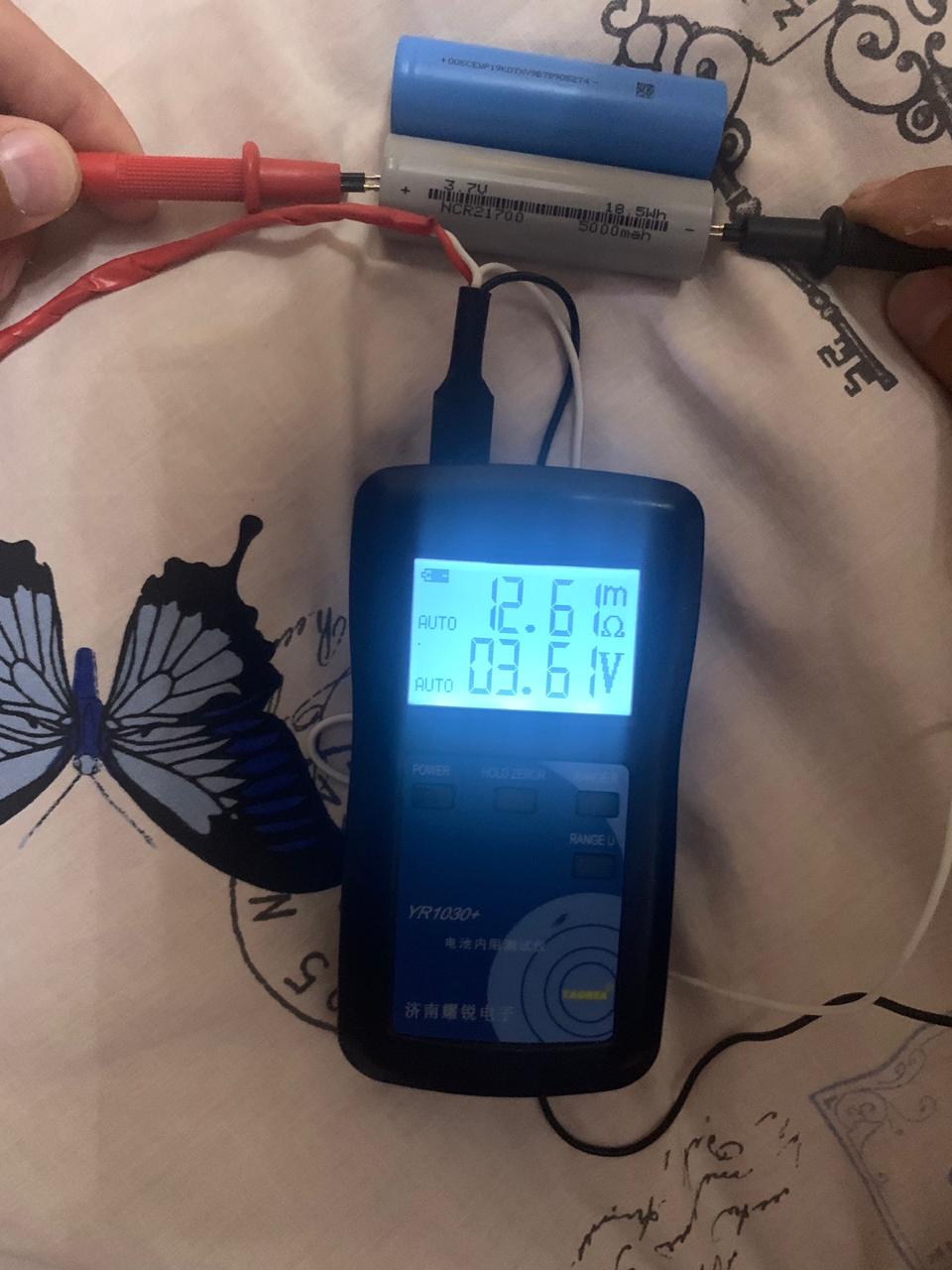

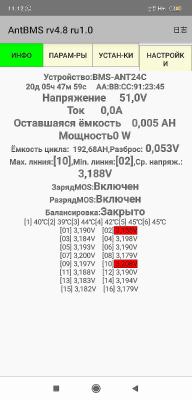

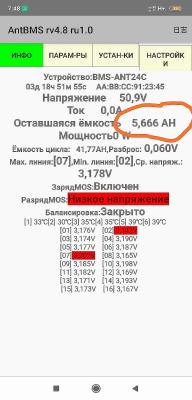

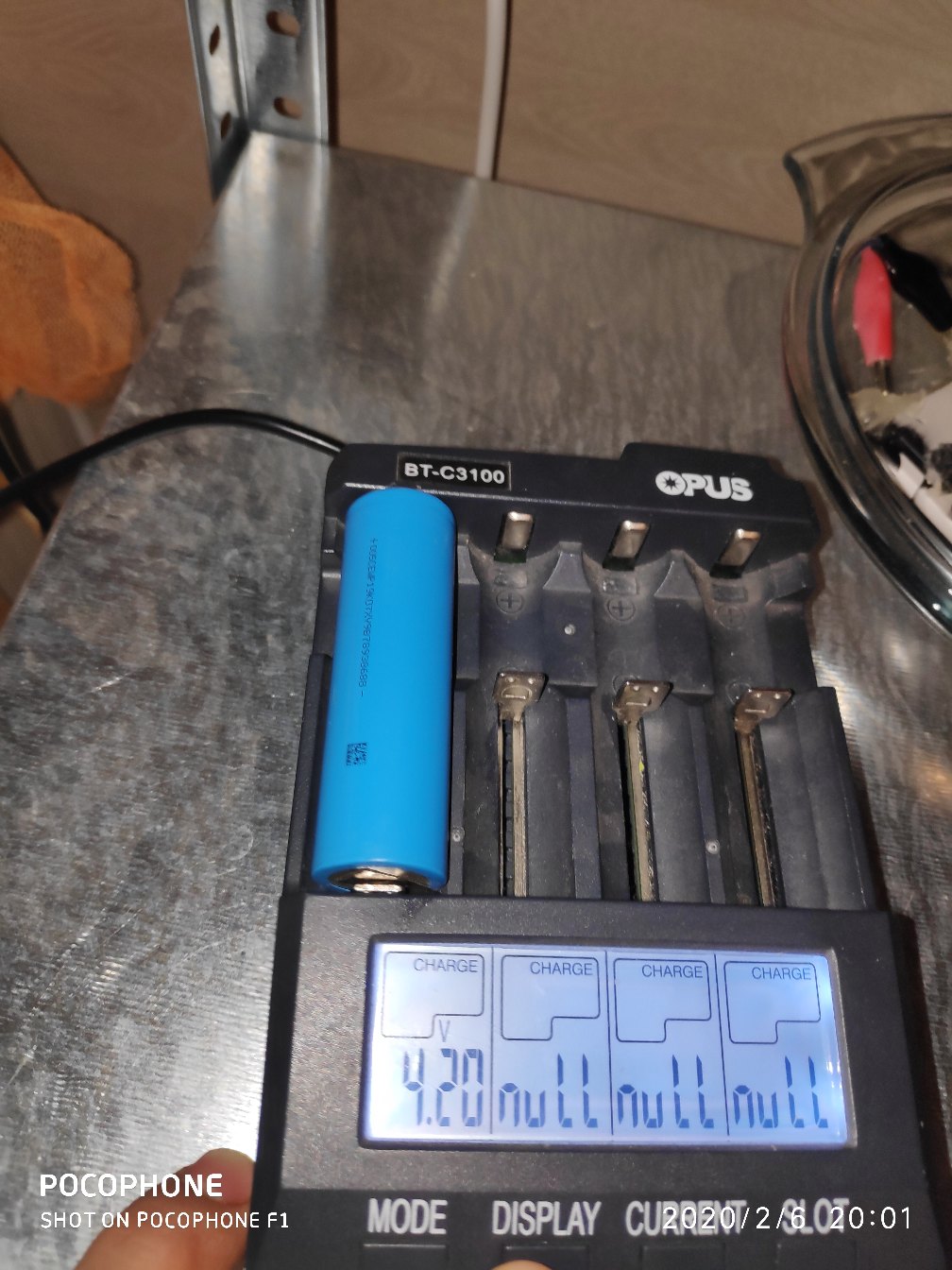

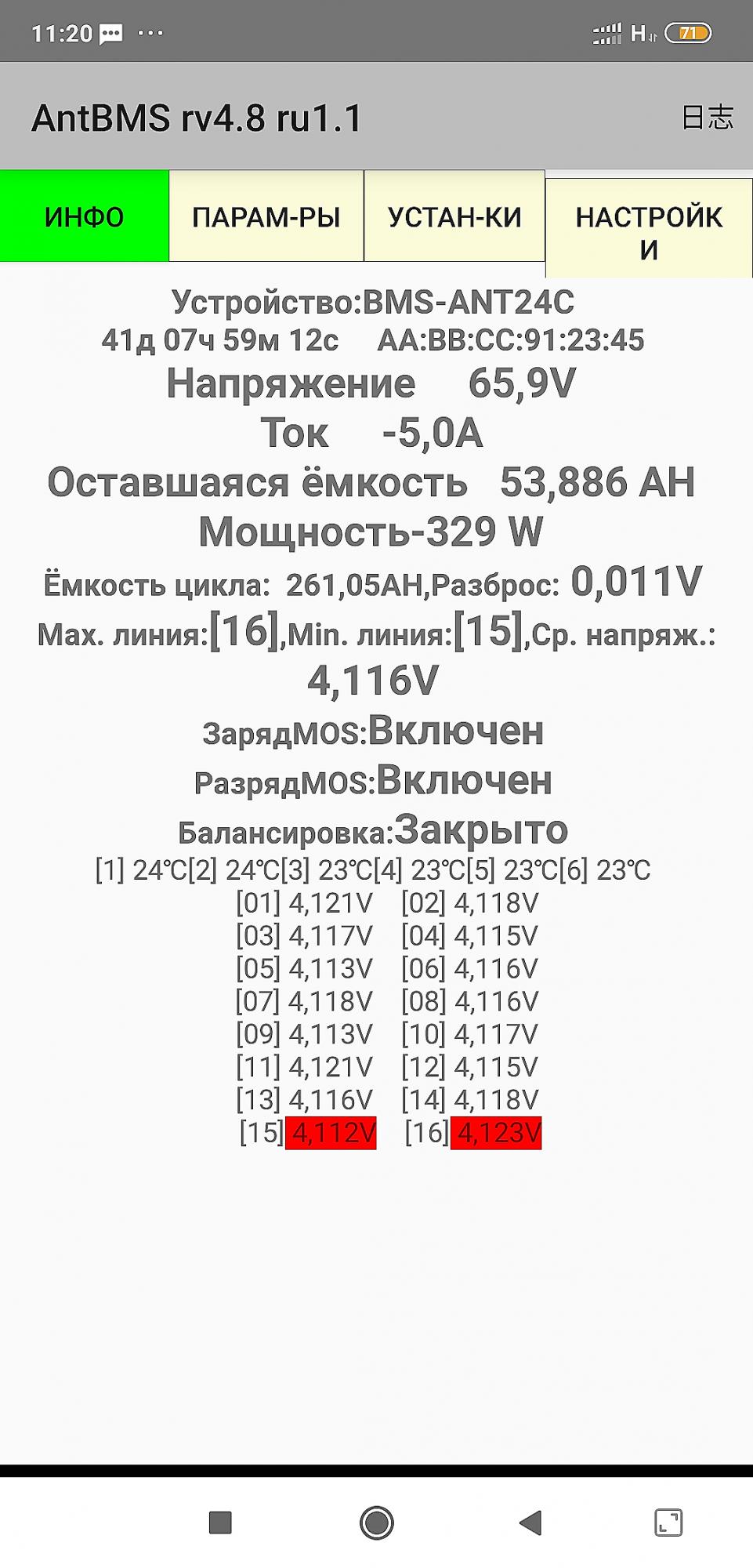

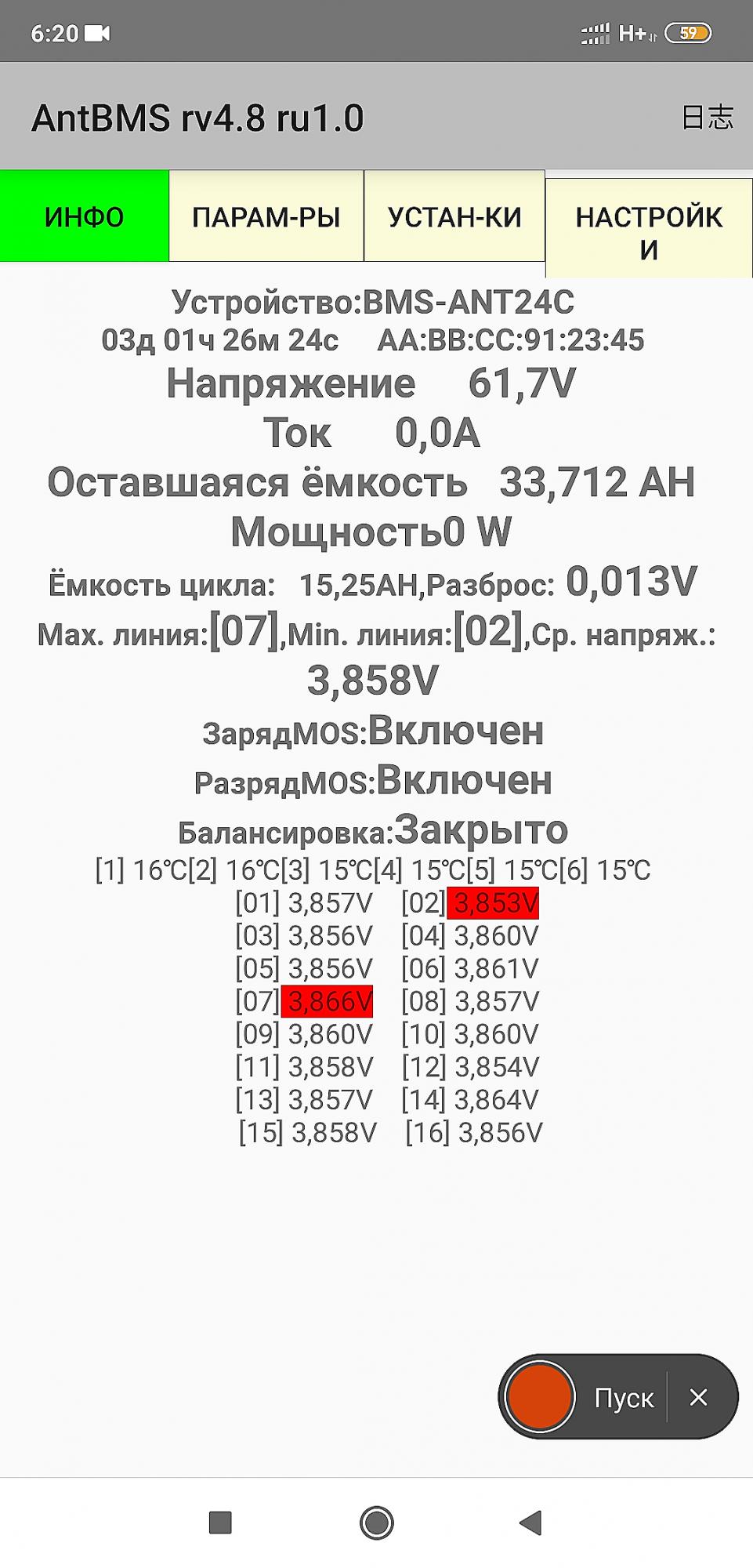

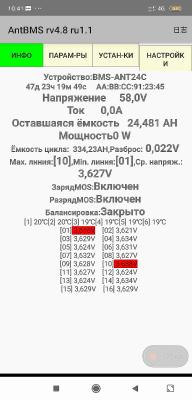

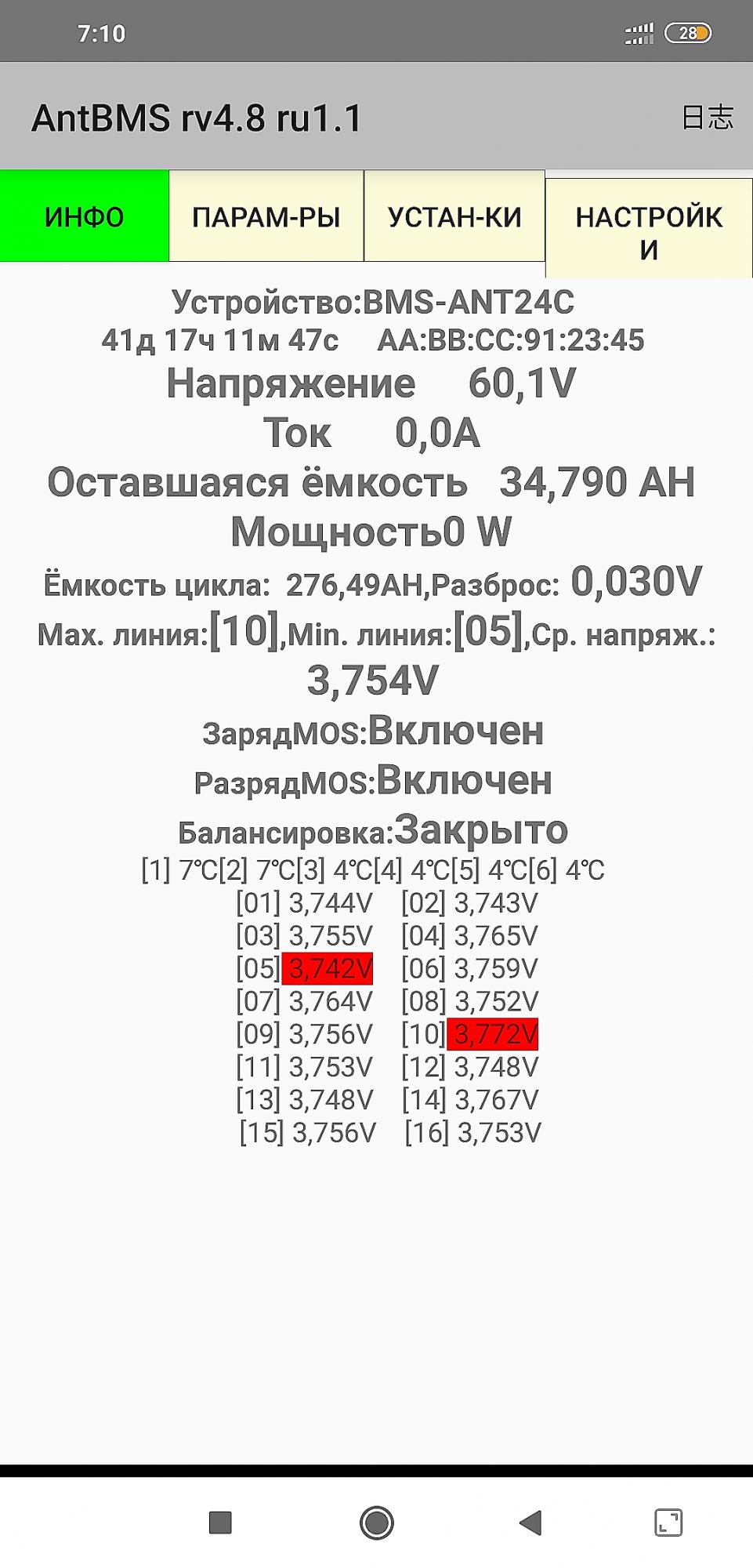

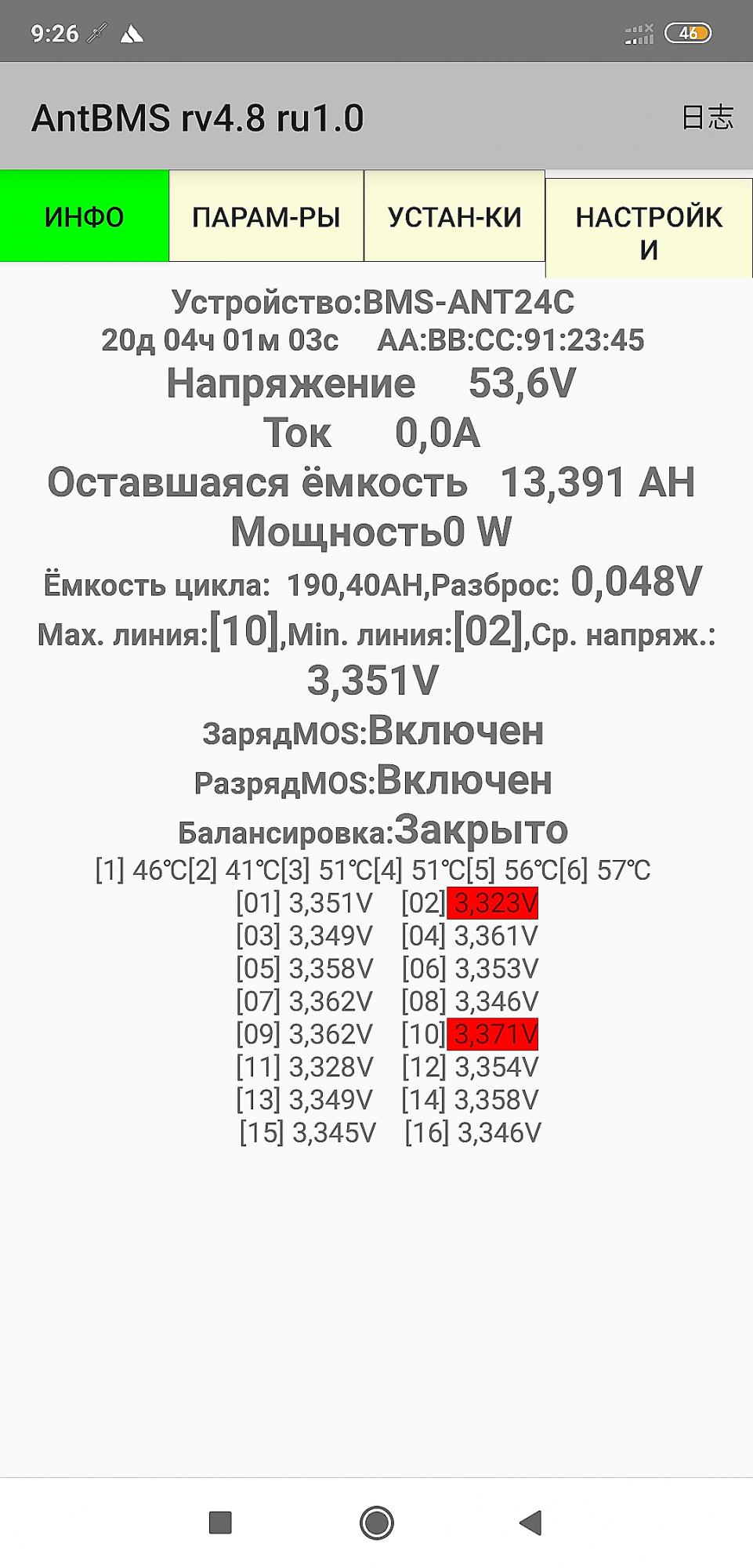

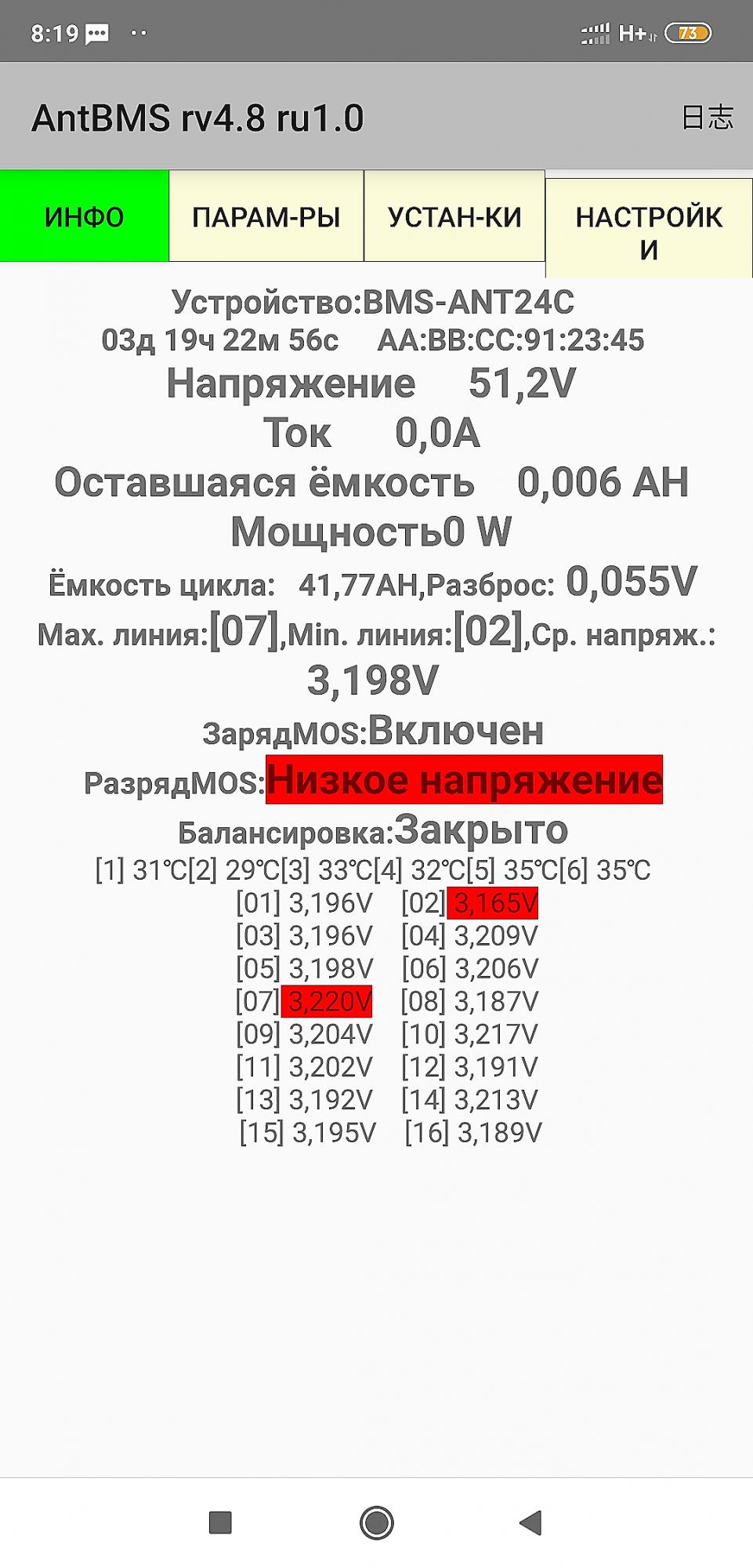

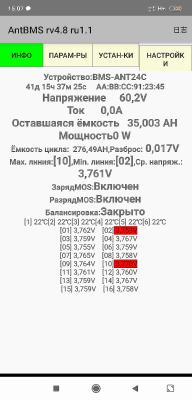

пока сам тестер в зачаточном состоянии заранее предупреждаю - ток от одной лампочки 21 свеча для тестирования аккумулятора мал. расчитывайте на 3 лампы в парралель.


27 Мая 2021 в 18:00
Ответ #11
Оффлайн

tmiaer

Москва и около Сообщений: 9416
, ток одной лампочки при 3-4вольтах равен примерно половинному от номинального. Для 21вт будет чуть меньше ампера.


27 Мая 2021 в 18:38
Ответ #12
Оффлайн

AlexS4

msk Сообщений: 3382
лампочки действительно могут работать как генераторы тока...

но зачем портить классику всякими богомерзкими avr процессорами?! ;)
имхо либо жесткий стимпанк на лампах, рэле, стрелочных приборах и галетниках c эбонитовыми ручками   ;-D


либо чутка разобраться как работает L-степдаун и реализовать его прямо на avr, на 1индуктивности и 5fet, прямо вместе с коммутацией на 4банки.   даже шунт не нужен, ток можно вычислять по разности напряжений и времени.
это будет компактно, надежно и заманчиво для повторения...

Скрытый текст
как я понимаю проблема чисто в нежелании расширять горизонты знаний в электротехнике и электронике, угадал?


27 Мая 2021 в 19:18
Ответ #13
Оффлайн

Skela

Мурманск Сообщений: 13
Ток разряда через одну лампу 21 вт от авто равен одному амперу, плюс-минус конечно, но для сравнительных измерений самое оно. Внутренне сопротивление аккума будет равно разности напряжений ХХ и напряжению под нагрузкой, деленной на 1. Время разряда через лампу будет  равно емкости аккума. Меня такие выкладки устраивают.


29 Мая 2021 в 14:47
Ответ #14
Оффлайн

Skela

Мурманск Сообщений: 13
Собрал макет на 1 посадочное место. Точность измерения напряжения 5 мВ. (1023/5)



02 Июн 2021 в 14:03
Ответ #15
Оффлайн

Алехан

г Омск Сообщений: 16
Собрал макет на 1 посадочное место. Точность измерения напряжения 5 мВ. (1023/5)

а какова стоимость деталей этого макета?


10 Июн 2021 в 18:53
Ответ #16
Оффлайн

Skela

Мурманск Сообщений: 13
Стоимость не знаю, все куплено давным давно.
Цены примерные:
ардуинка 300
дисплей 200
модуль зарядки 60
модуль реле 50
