измерение внутреннего сопротивления на Ардуино и адс1115

[sdenis2017]

для создания шунта в 0,1875 Ома потребовалось 2 резистора 0,2 + 3 Ома
первый презиционый нашёлся быстро, а вот 3 ома пришлось делать составным из четырёх 12 Омных
замерено было 6 штук
12,256
11,701
12,299
11,995
12,094
11,853

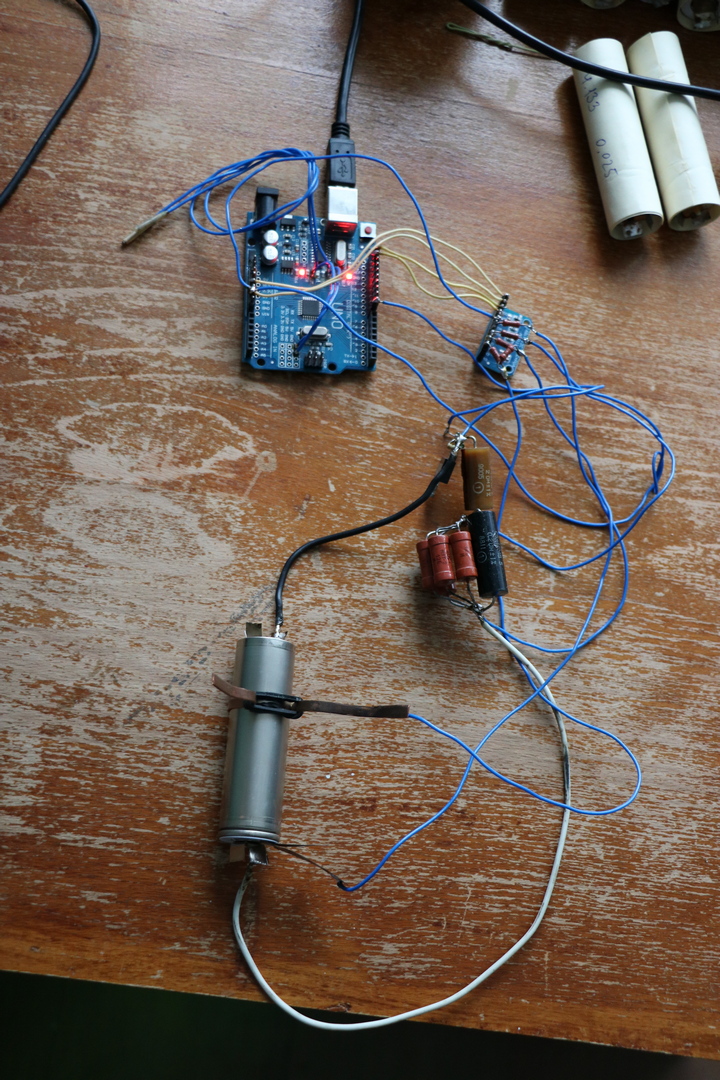

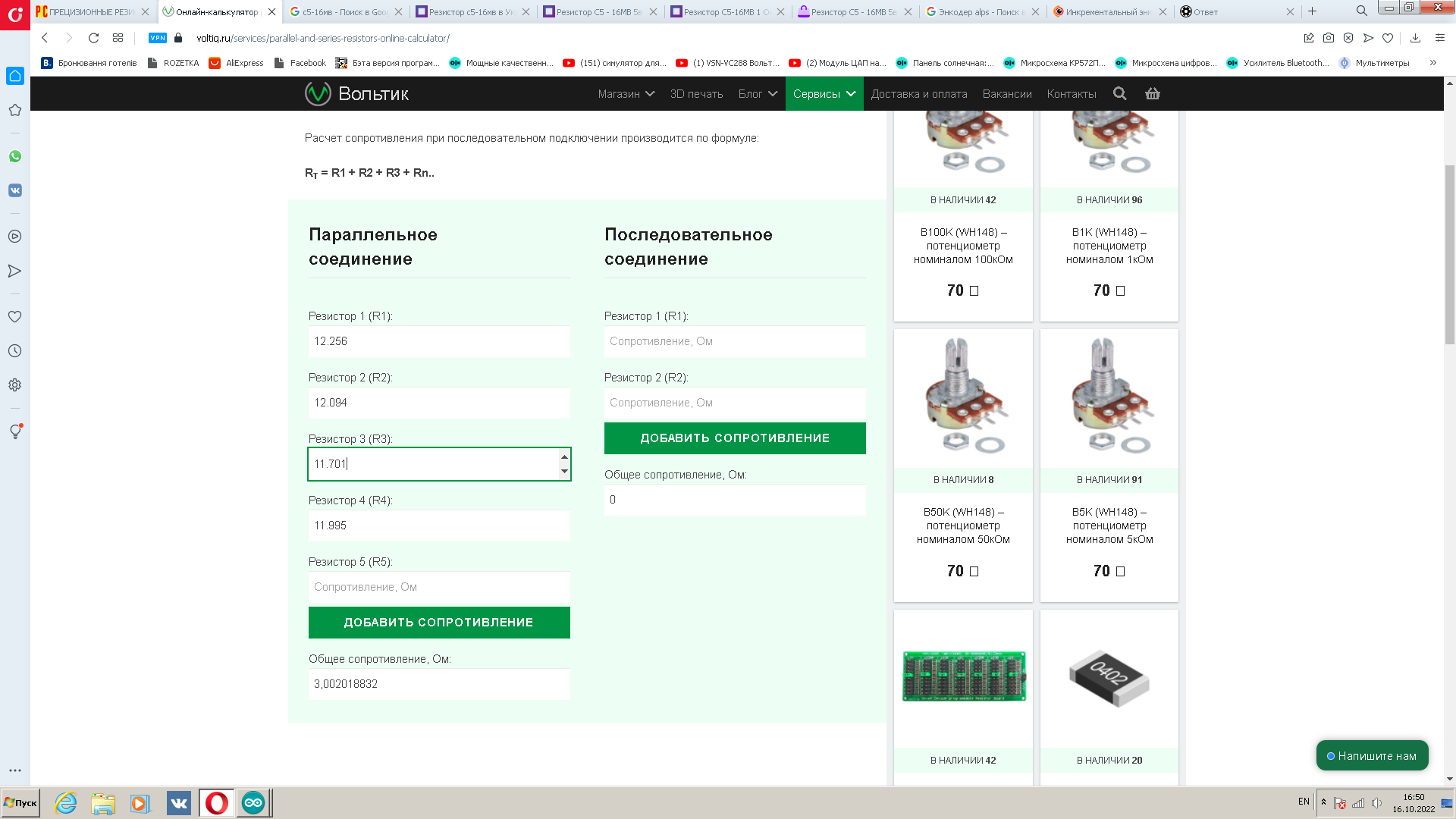

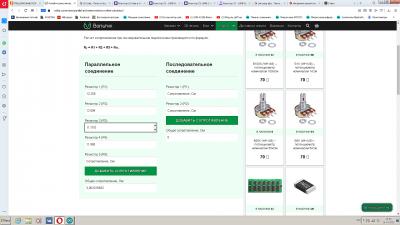

и в калькуляторе(см выше) подобраны макс близко

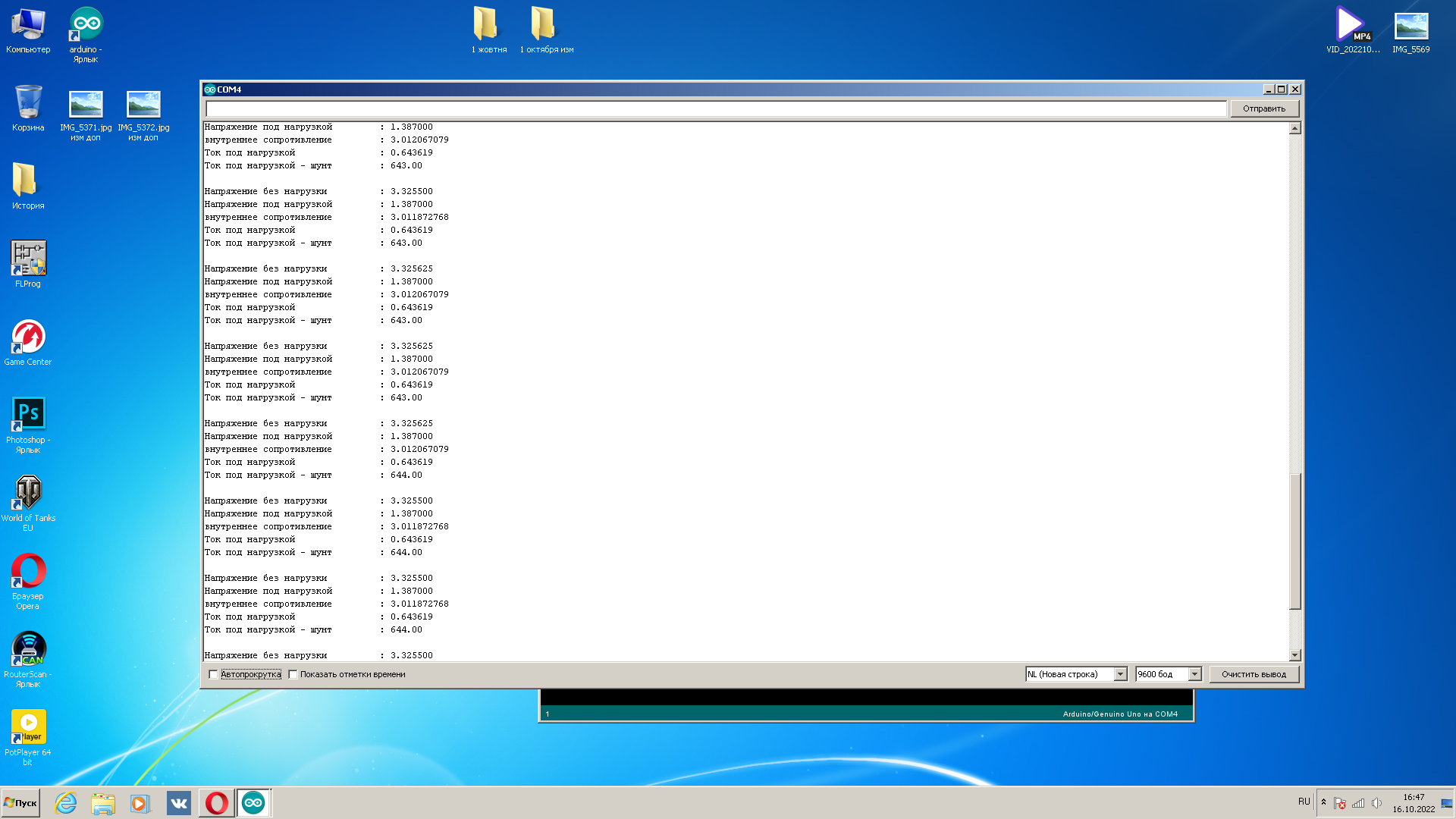

и замерено спаралелено - 3,012 Ома минус вн сопр акума 10 мОм
в итоге добавочный резюк получен

[sdenis2017]

и замер шунта 0,1982 - 0,0108(сопр акума) = 0,1874 Ома

[sdenis2017]

не много изменённая версия - теперь меряет и литий-ионы
перешёл на PGA=6.144 вроде точность АЦП не упала - хотя мне по душе 1/1 4.096

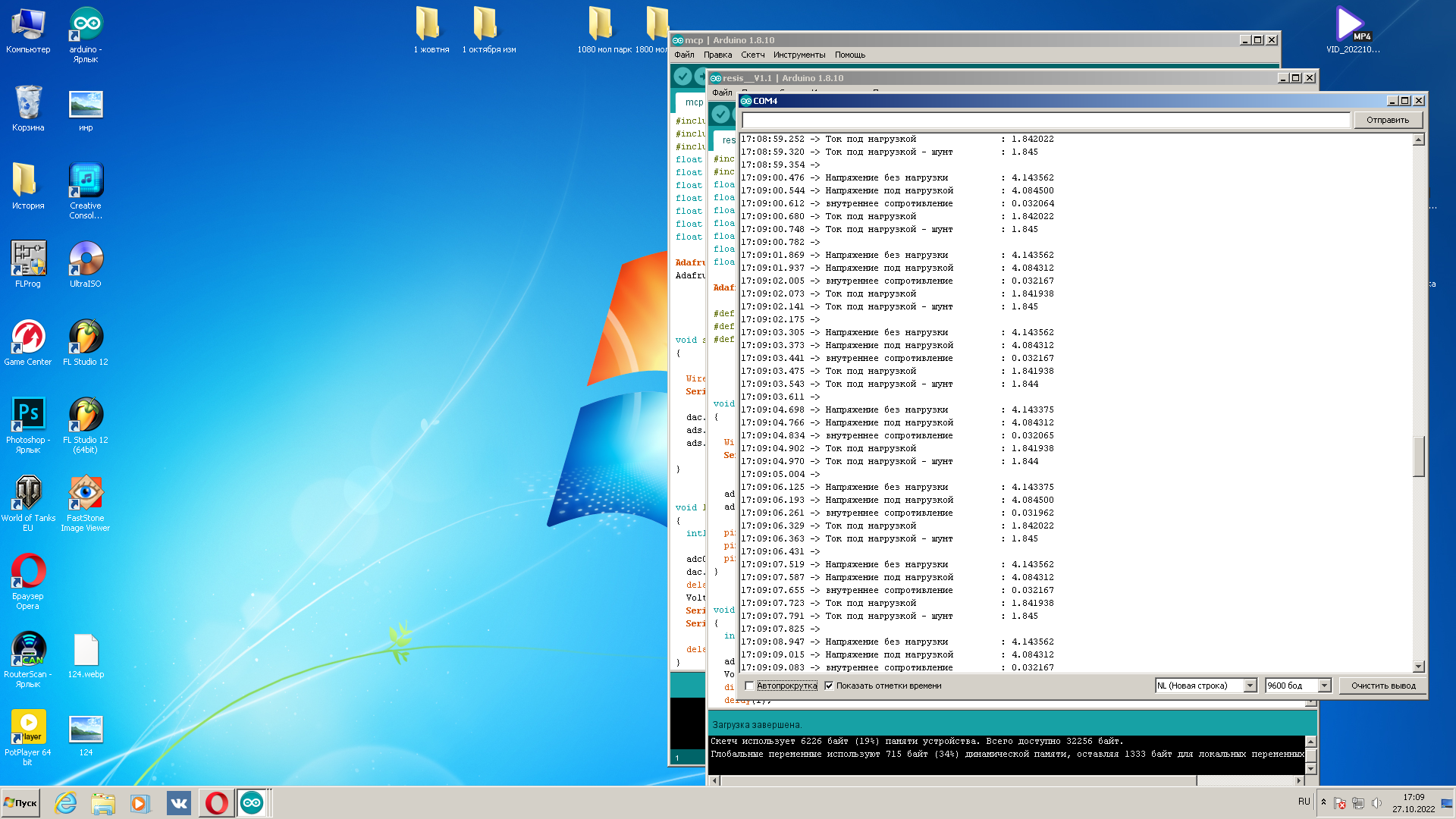

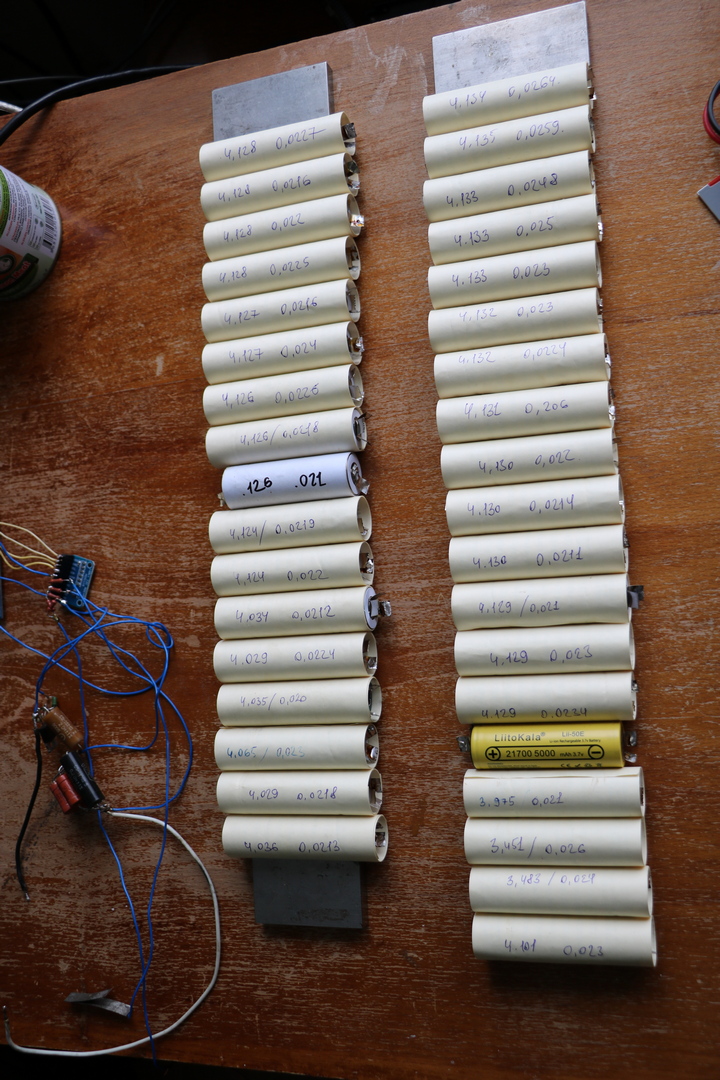

замеры литокал 50-х
4.065/0.023
4.126/0.021
3.975/0.021
напряжение/внутренее сопротивление

[sdenis2017]

[sdenis2017]

INR18650S-2500mAh

[sdenis2017]

[user]FoxtrotKZ[/user], на картинке вроде всё понятно должно быть
фет истоком на массу
в стоке резистор нагрузочный и шунт
фет 40n03
сопр нагрузки 2.2174 ома = фет + резистор

первое значение тока математическое - и пока вычислительное
второе по шунту - для сверки

[sdenis2017]

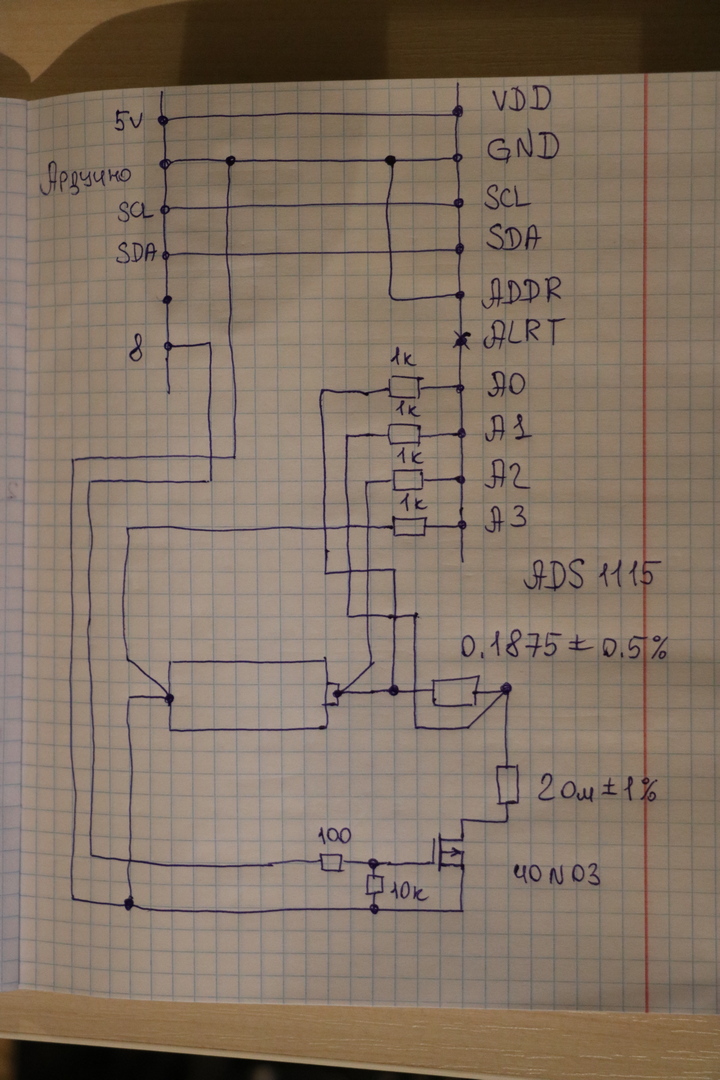

схема по просьбе неравнодушных
соответствует прошивке 1.1

[sdenis2017]

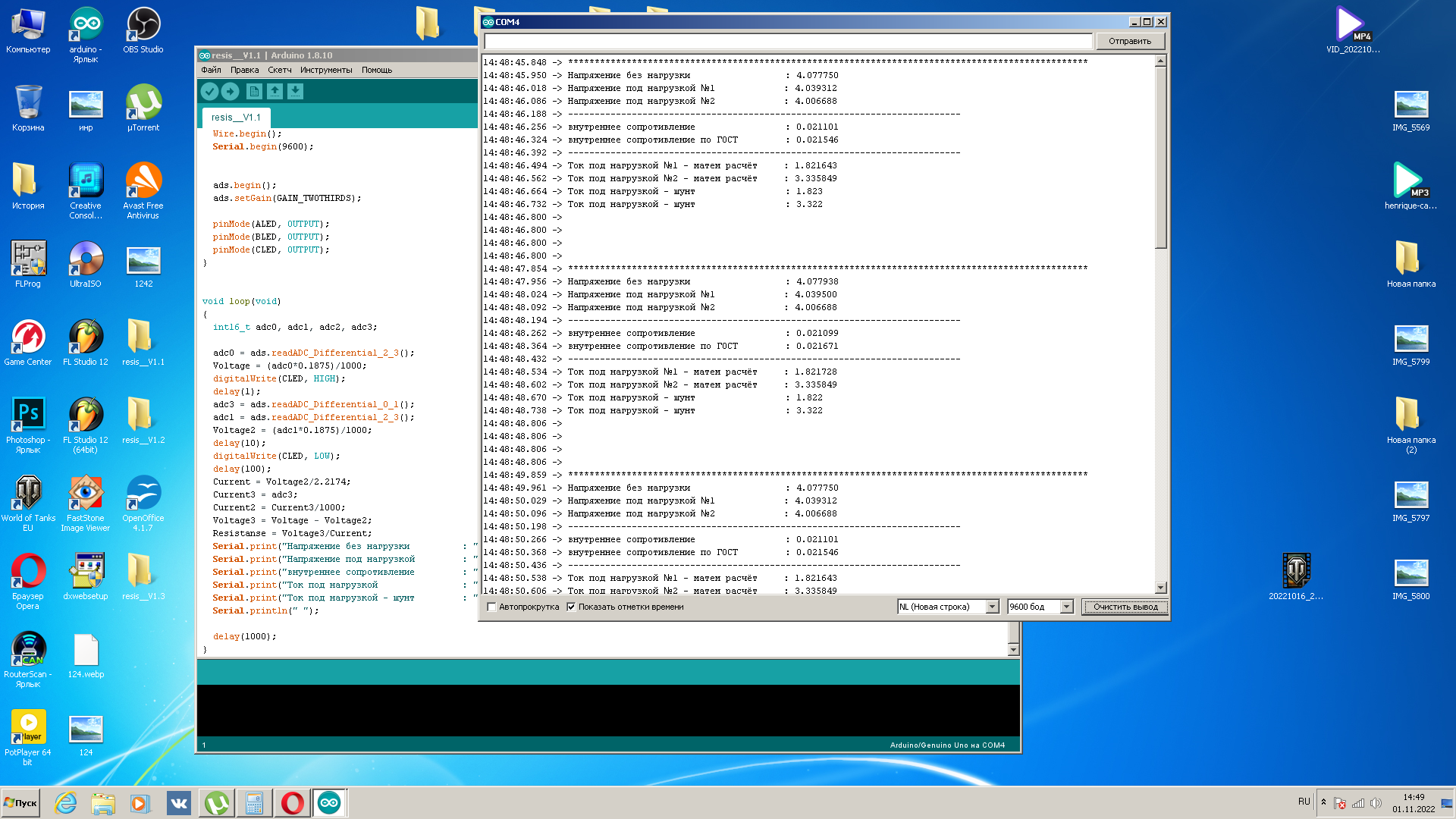

с двумя нагрузками по ГОСТу

[kor]

добавление пред нагрузки результаты не изменило
всё осталось в пределах погрешности +/- одна десятая миллиОма

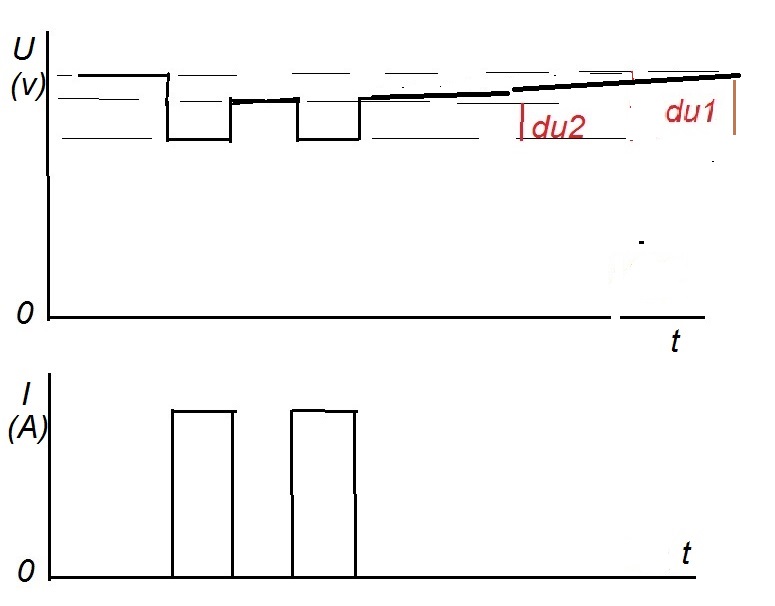

Когда-то смотрел на осциллографе как изменяется напряжение на 18650 банке при перодическом нагружении/снятии нагрузки, получалась такая картинка:

Спойлер

Получается, если напряжение Uxx замерять сразу после снятия нагрузки, то результат будет вполне верный и аналогичный варианту замера с преднагрузкой. Возможно у вас так и делаются замеры, поэтому не изменились результаты.
Замер по гост с преднагрузкой вероятно подразумевает "медленный" вариант: использование обычного вольтметра и ручное переключение нагрузки.

[sdenis2017]

[user]kor[/user], ещё пробовал подключить нагрузку в 1С и измерять с ней сопротивление - результат тот же
наверно так самое правильное измерение с "внешней" загрузкой в 1С

[sdenis2017]

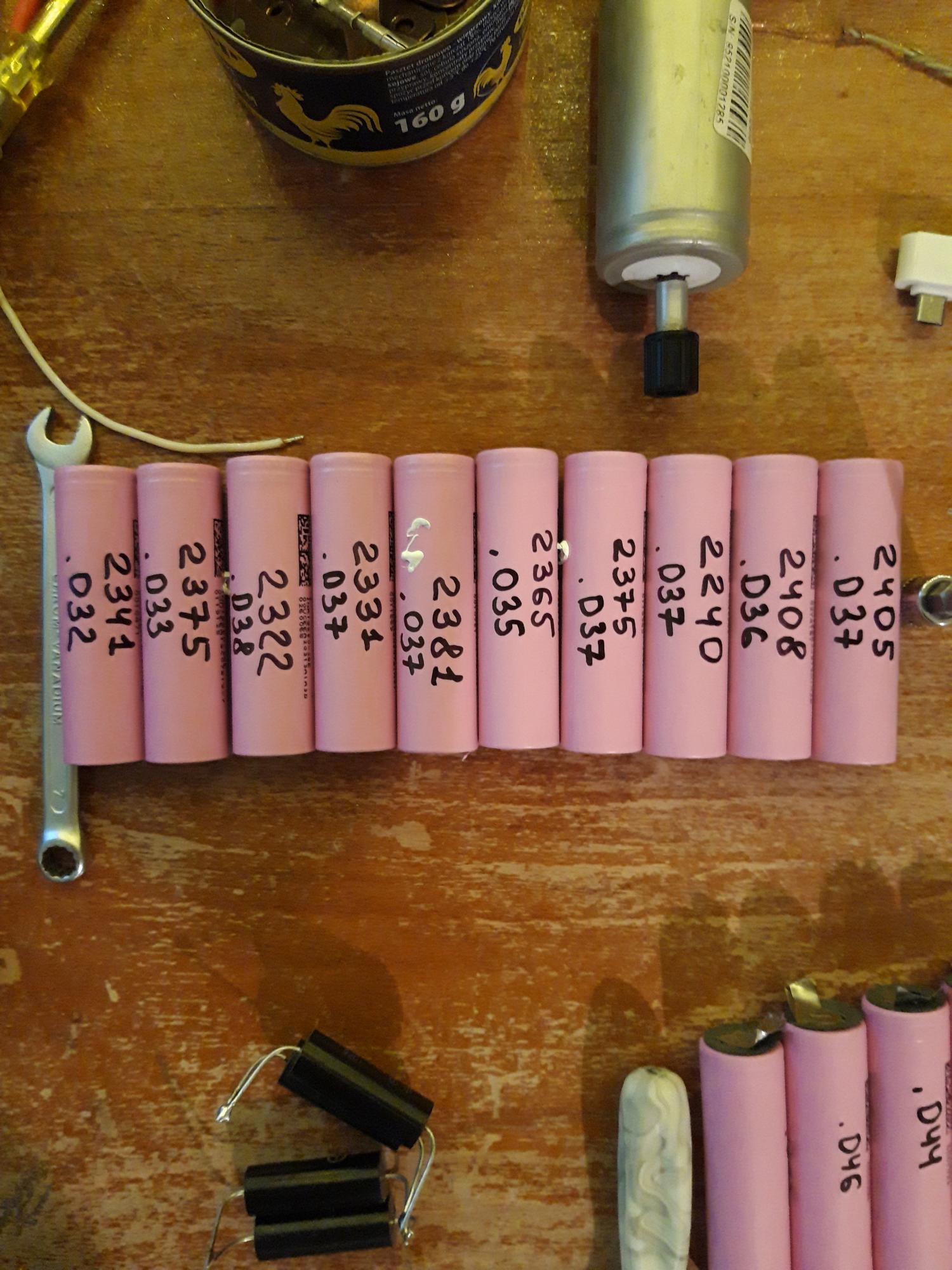

26-E самсунги

[дотошный_крендель]

чо та я не понял    а где подевались из моей темы прошивки?

[дотошный_крендель]

небольшие доработки

+экранчик
+шунт(более цивилизованный) - состоящий из 2-х резисторов по 0,1 Ома и 3 Ома

+ардуина более "оригинальная"

[дотошный_крендель]

прошивка содержит немного "мусора" от других моих проектов
но под экран адаптирована

для не посвящённых - на экране - верхняя строчка напряжение без и под нагрузкой
нижняя ток под нагрузкой и основной параметр измерения(вычисления) - внутреннее сопротивление в Омах

схема осталась та же что выше приводил

[дотошный_крендель]

приборчик обзавёлся зажимами Кельвина

[дотошный_крендель]

тест на электронной нагрузке dl24mp лифера 32700

[дотошный_крендель]

говорят что моя тема не видится    нужно освежить значит
