Iconbit c80, электрические соединения

[uncle sergio]

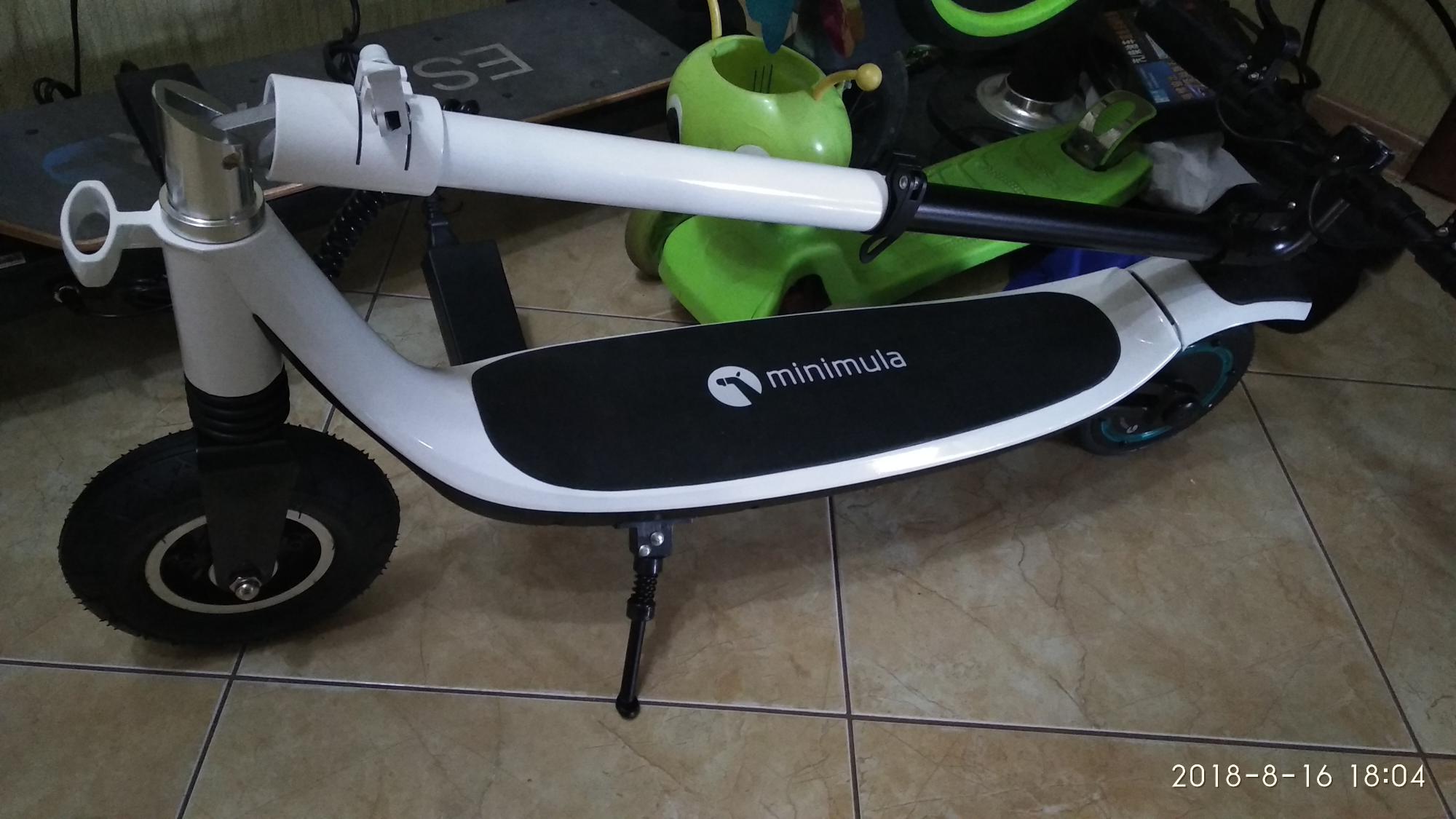

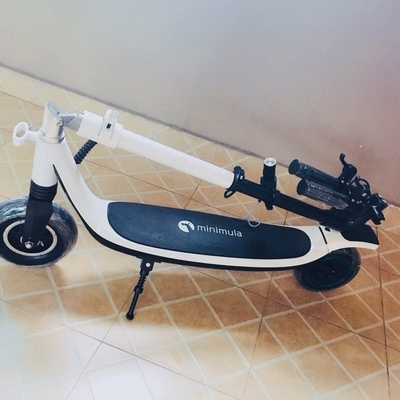

Принесли самокат, не включается.

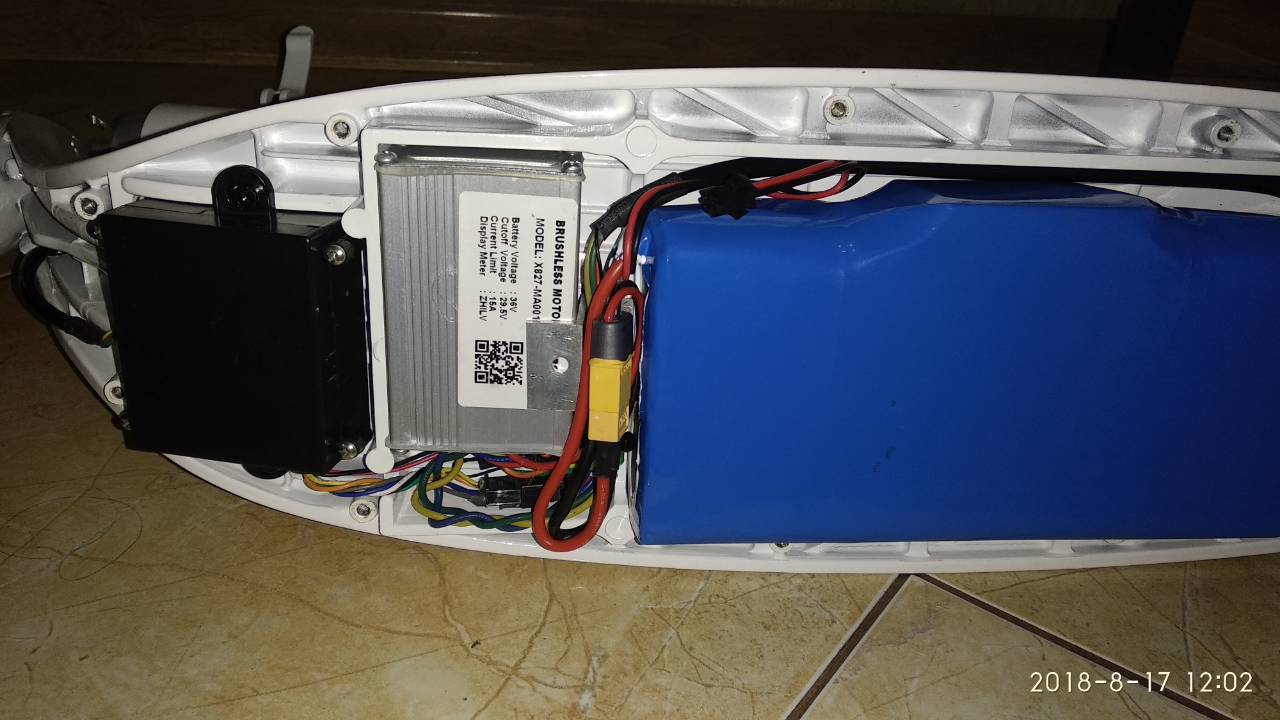

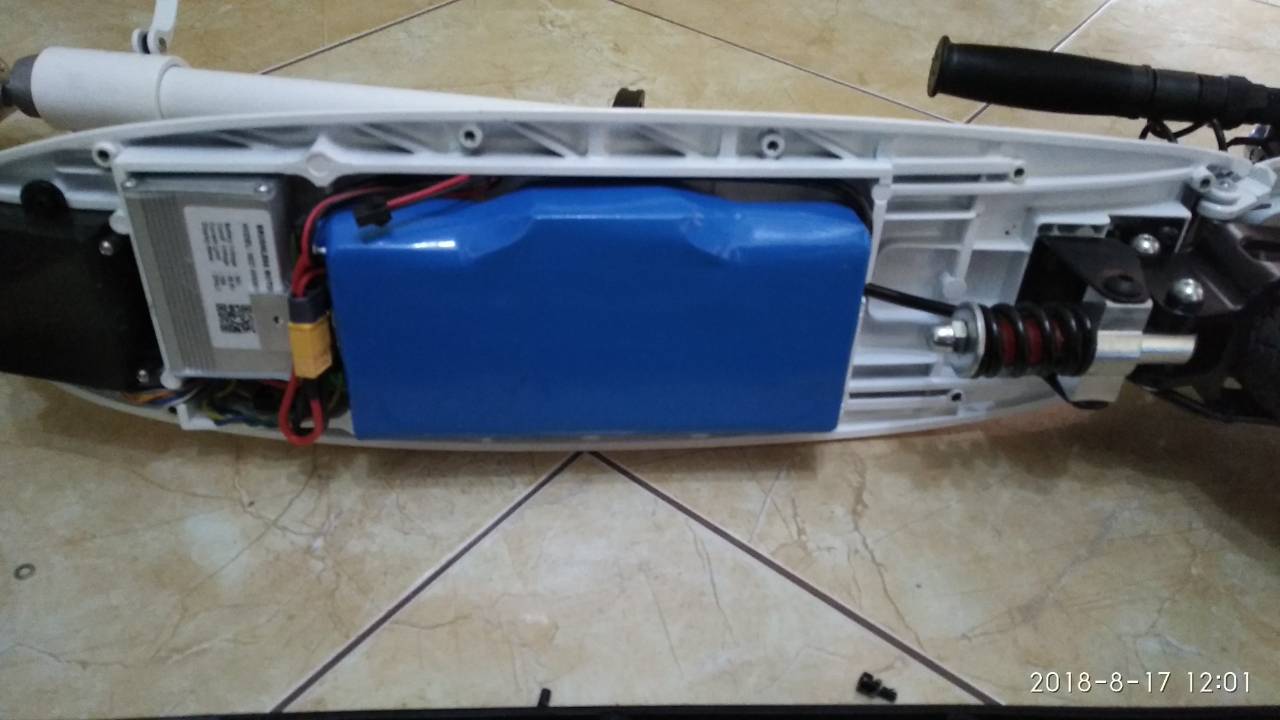

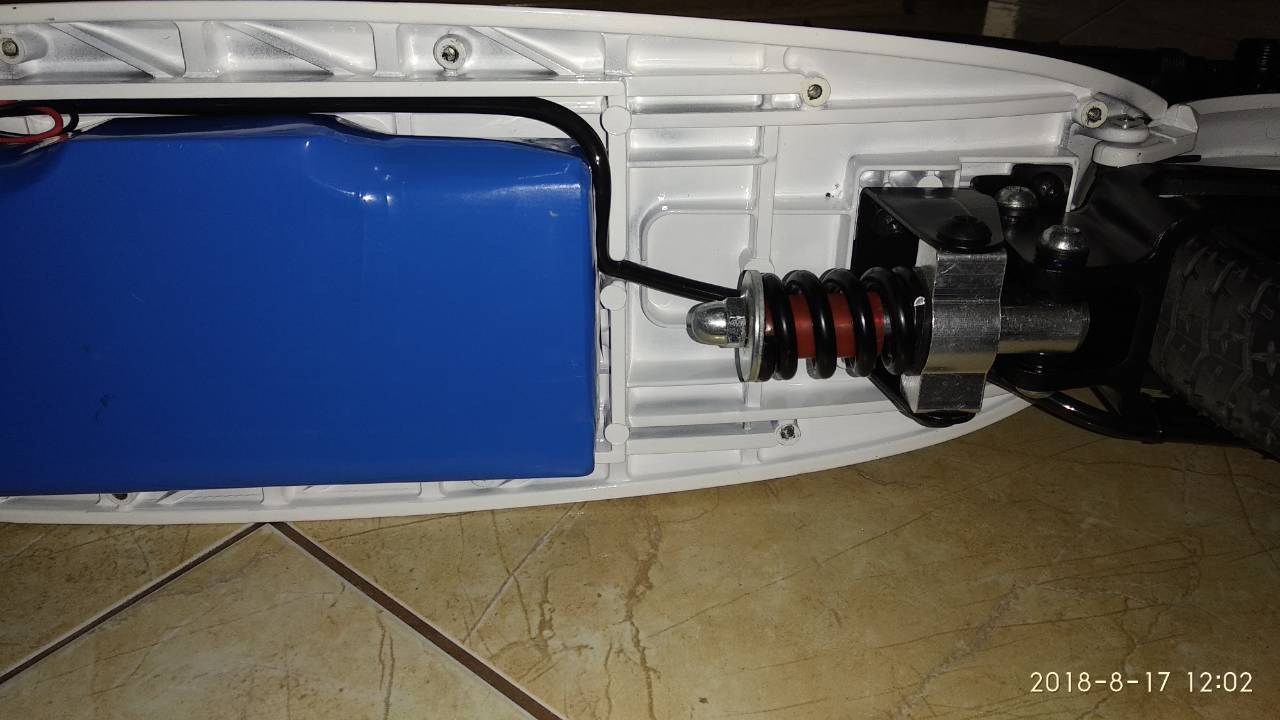

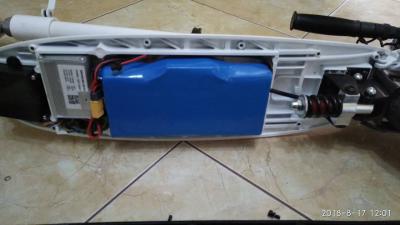

Снял крышку, батка, контроллер и в пакетике оставшиеся винтики деки. Ничего не соединено
Задачка простая, но поскольку некоторые разъемы физически могу сконнектиться, но при этом могут чего попалить, вполне вероятность имеется.
Посему задам вопрос с картинкой, может кто подскажет. Что и в куда.
Что опознал, батку к контроллеру, фазные провода и холлы, разъем к дисплею с курком газа. Это соединено и не сомневаюсь. При этом не включается. Значит или что еще не соединено важное, или уже пробовали и что-то втыкнули не в туда...

Опознаны разъемы из деки 1(зарядка) 3(тормоз) 4 (свет и сигнал)
5 (зел, кр, черн)вроде как на ручку газа, но ее тут нет.
6 и 7 физически соответствуют 3, но цвета...и в 6м провод один.
8, соответствует 4му.
И самый непонятный голубенький одиночный в 2х пиновой колодке, нумер 2, в кабеле к дисплею.
Вот эти перечисленные мне подсоединять без знания стремно...
В принципе, обязательств никаких не имею. Собрал как было, извините. Но интересно же.

[Stanislavchik]

Почему нет курка, если он есть?

[uncle sergio]

Почему нет курка, если он есть?

Потому что он не подключается к разъему контроллера 5. Если верить назначению данного разъема, который я нагуглил.
Кстати, осмотрел контроллер, его вскрывали. Внутри обнаружен подпал на мелкосхеме.

[Спец]

Фотки платы в студию тему!
С обоих сторон.

[uncle sergio]

Как-то так

[Спец]

Как-то так

О! Один в один, почти! https://electrotransport.ru/index.php?topic=66283.0
Нихрена не подписано.
Только у меня в комплект засунули TF-100

А подпал как на фото, говорит только об одном: дальше нечего ловить, только замена контроллера.

[uncle sergio]

Решил поиграть. Заказал тут(на маркете), некий комплект из контролера, дисплея и тормозного курка.
Думаю так, при получении сунуть длинный нос в заказанное и если разъемы не совпадают, то отказаться.
Идея в том, чтобы не подключать только контроллер в неведомую разводку, а работать с данным комплектом.
Да, не дает покоя одиночный синий проводок в кабеле дисплея

[Спец]

Да, не дает покоя одиночный синий проводок в кабеле дисплея

А если отследить его до платы дисплея, может там будет подписано, откуда он идёт?
Он может вообще не использоваться.

[uncle sergio]

Отследил

[uncle sergio]

некий комплект из контролера, дисплея и тормозного курка.

Не знаю, что может быть не так быть соединено в 3х разъемах, которые физически нельзя соединить иначе

6к от дисплея с газом, ответный 6к контроллера.
3к тормоз, такой же ответный контроллера.
Питание, + обозначен в колодках, проверена полярность.
Фазные провода, три.
Холлы, 5 контактов, в кабеле моторколеса аналогично.
Колодки отличаются, но сделал переходник. Так зря...
Не включилось. Ничего не погорело
Хоть бы дисплей моргнул, хрена...
Сдал я его обратно.

[uncle sergio]

 Итак, найден комплект электрики именно данной модели, поскольку удалось провести диагностику методом последовательной замены, обошлось только заменой контроллера.

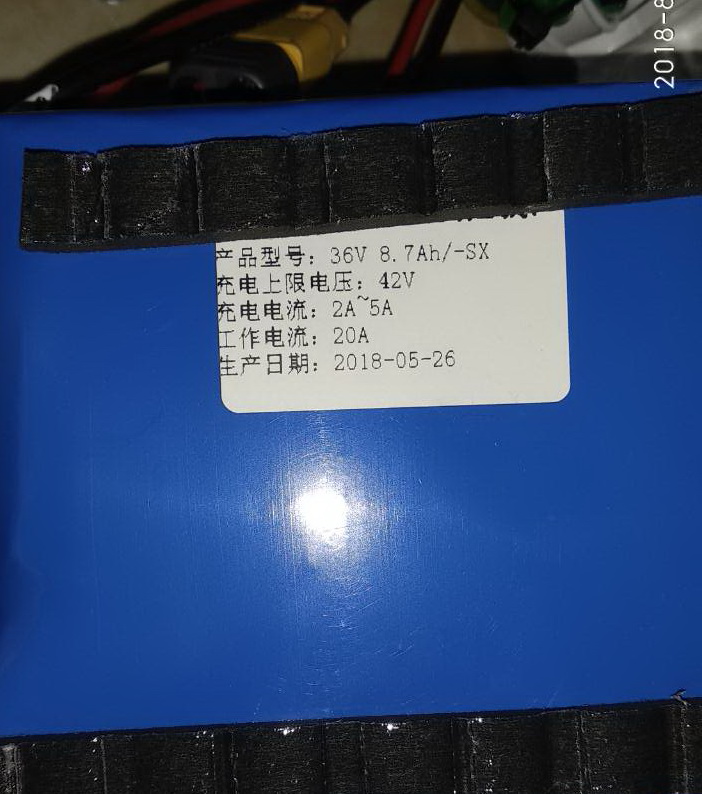

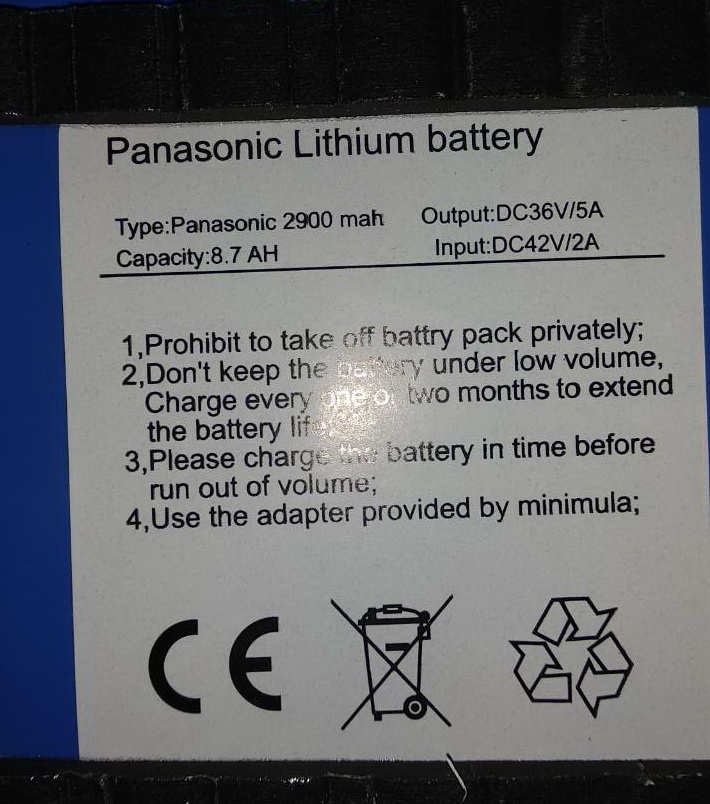

Не, оно не заработало. От моей батареи
Немного не в тему, но можно понять направление действий с ней?
Тестер показывал 36в, насколько понимаю, это нормально напряжение.
Подключал ЗУ, через некоторое время заряд прекратился (оно с вентилятором, слышно). 40в.
За цифры не пинайте, мне кажется тут точность не нужна(напруга в диапазоне рабочем).
Не включается ни с батарейкой, ни с подсоединенной зарядкой(одновременно с батареей).
Нашел вариант подсоединить нагрузку. 0,00в
Демоверсия только от ЗУ, работает.

И что бы это могло быть? Понятно, что лучшим вариантом отдать на диагностику этот синий кирпич было бы, да?

[Stanislavchik]

можно понять направление действий с ней

вскрыть упаковку, проверить тестером параллели, если есть упавшая параллель, заменить в ней дефектные банки.

Но если не уверен, лучше отдать спецам. Как показывает практика, неуверенный ремонт может привести к бабаху.
