фото обзор синусного Kelly KLS на 300 ампер 144 вольт

Автор spivakov, 06 Фев. 2016 в 21:45

« назад - далее »

0 Пользователи и 1 гость просматривают эту тему.

spivakov

http://kellycontroller.com/kls14301-8080ips24v-144v300asinusoidal-bldc-motor-controller-p-1381.html

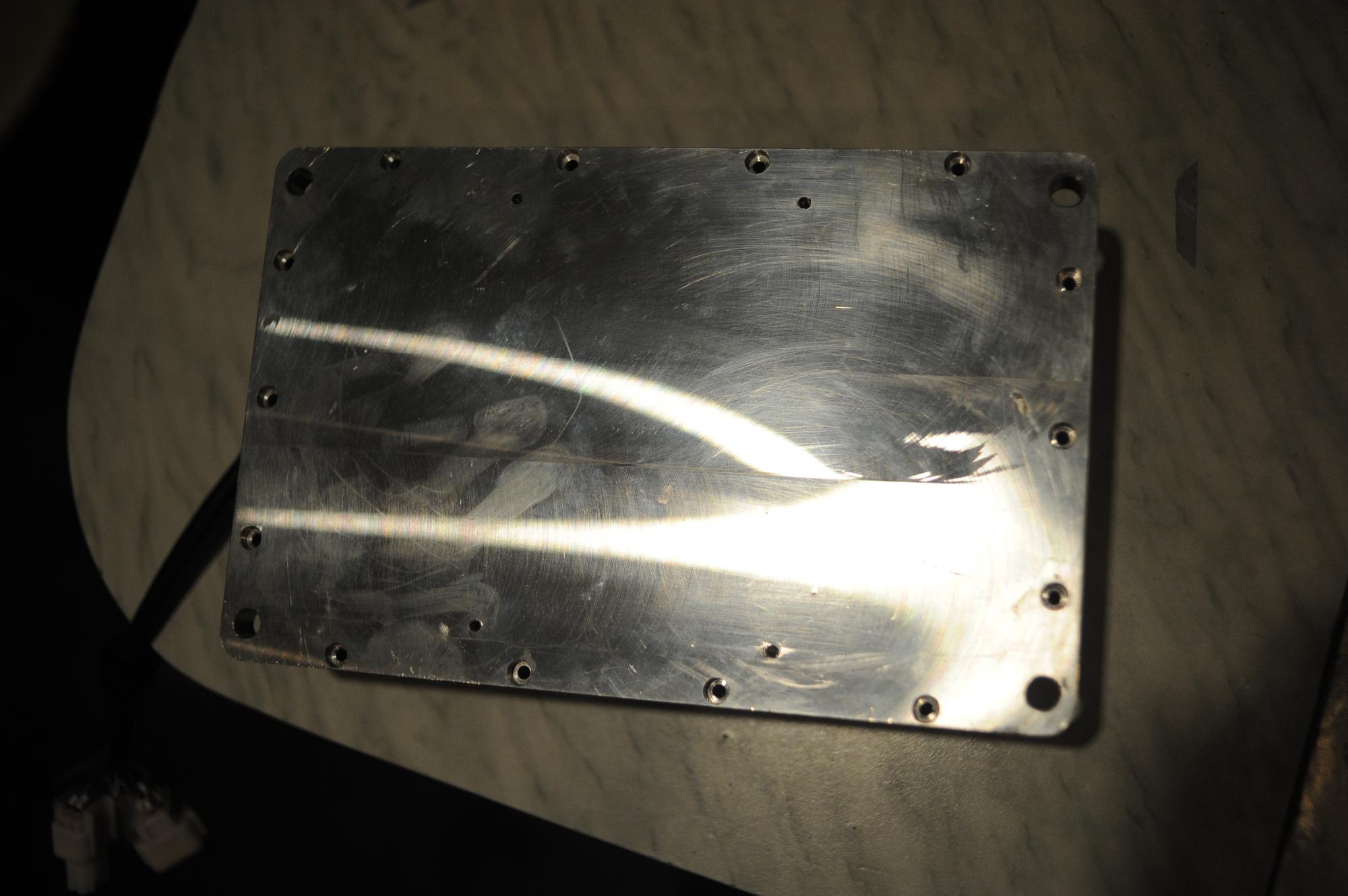

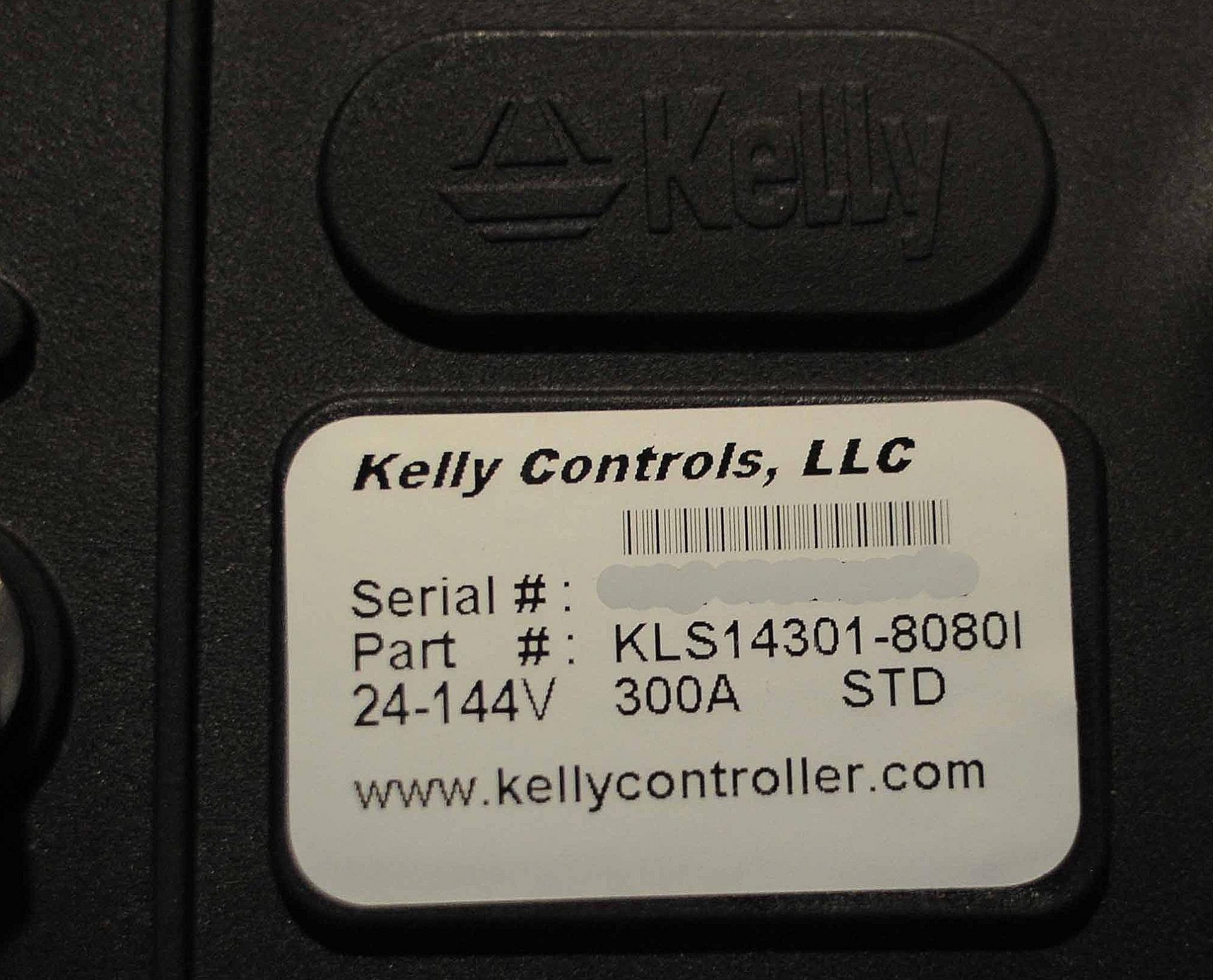

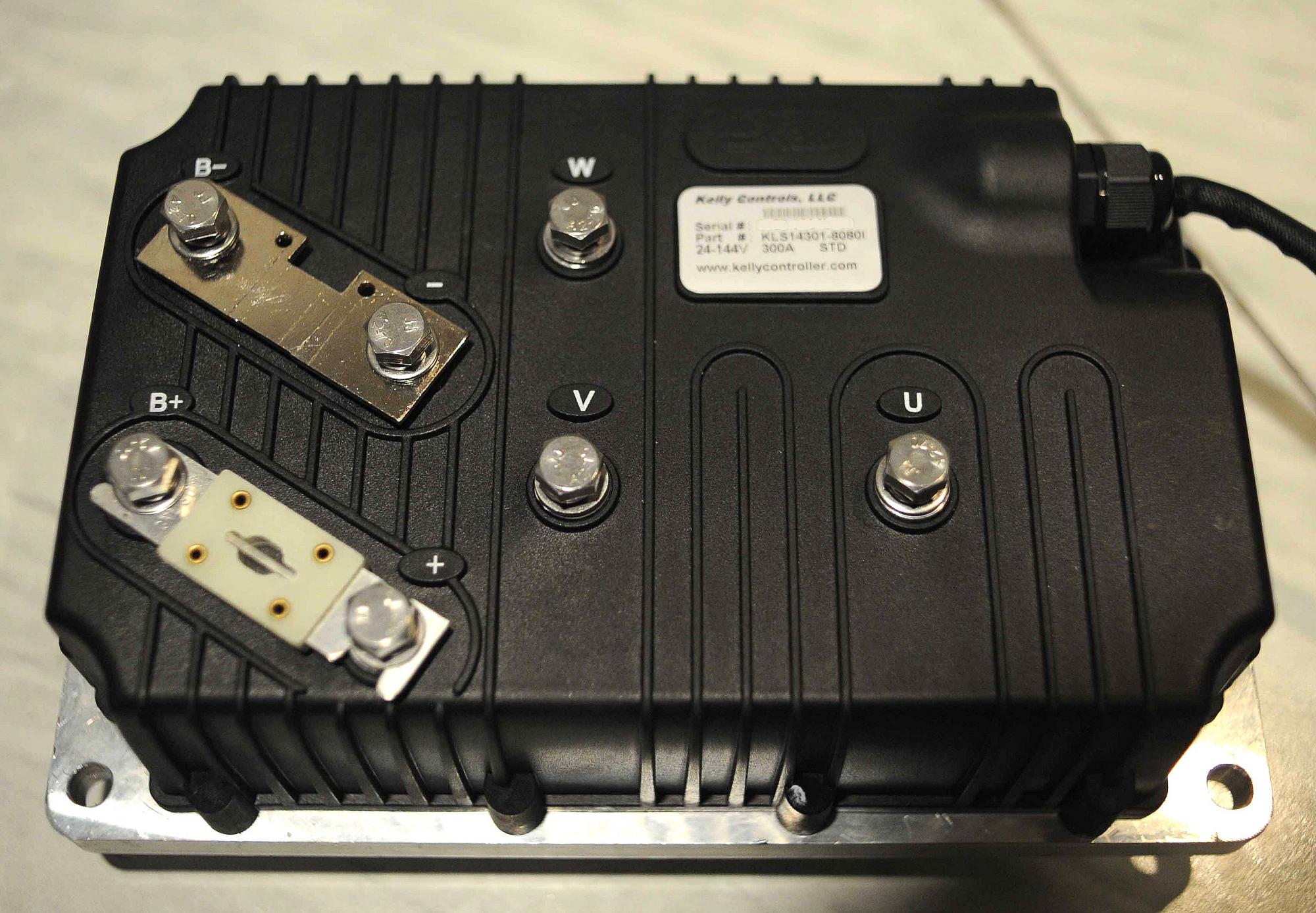

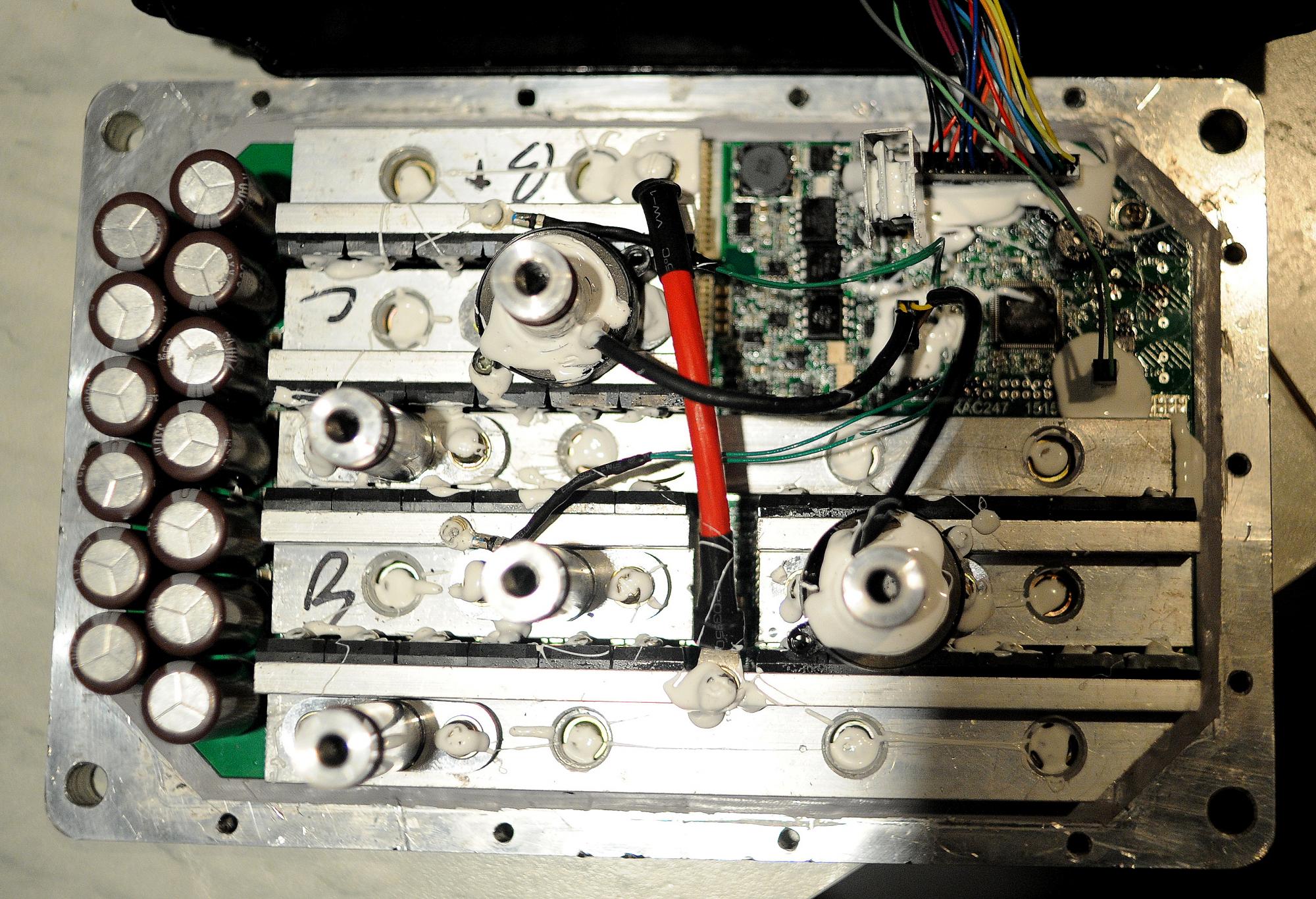

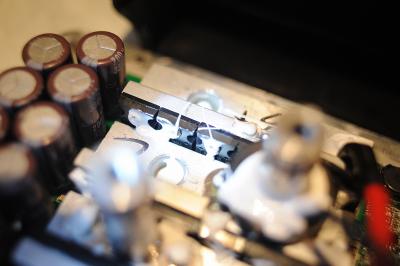

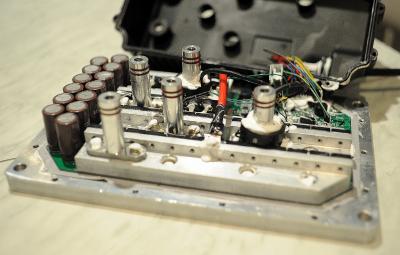

36 фетов IRFP 4668

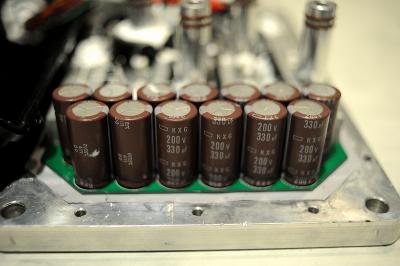

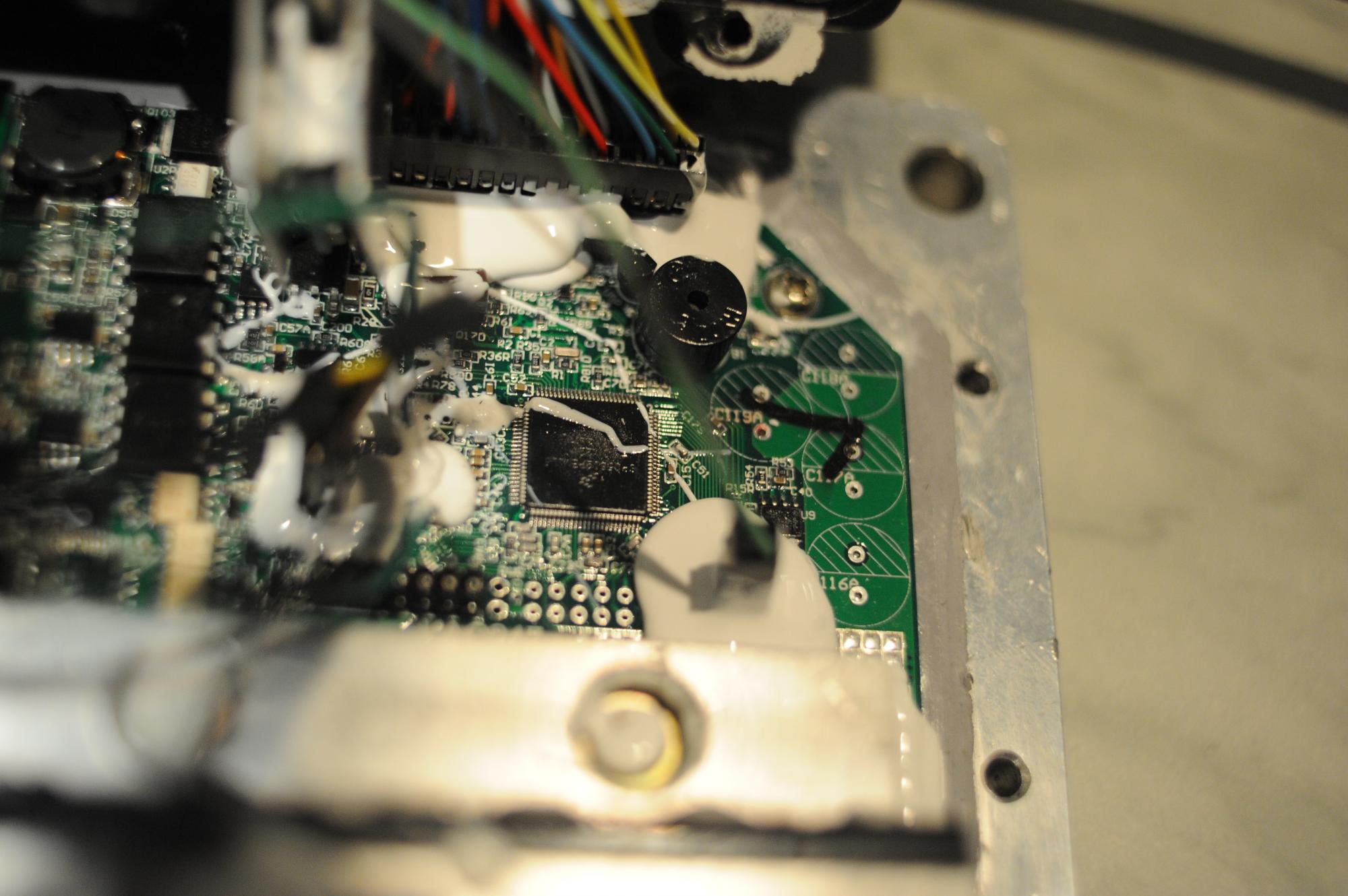

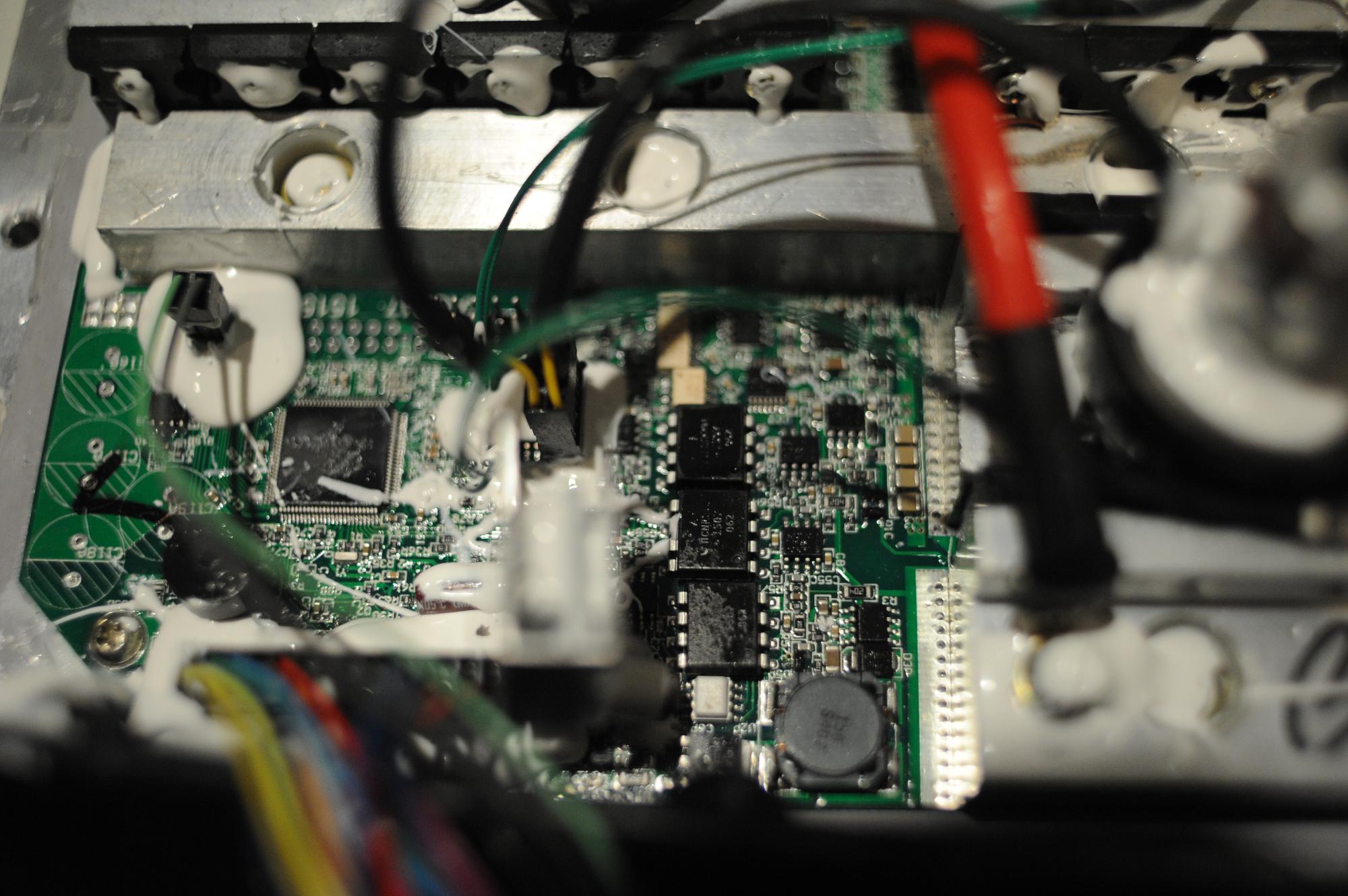

на процессоре написано: SPC5602PEVLLC, OM22Y, OAA1447U
на драйверах написано: A, CHNR 201, 1507, 062

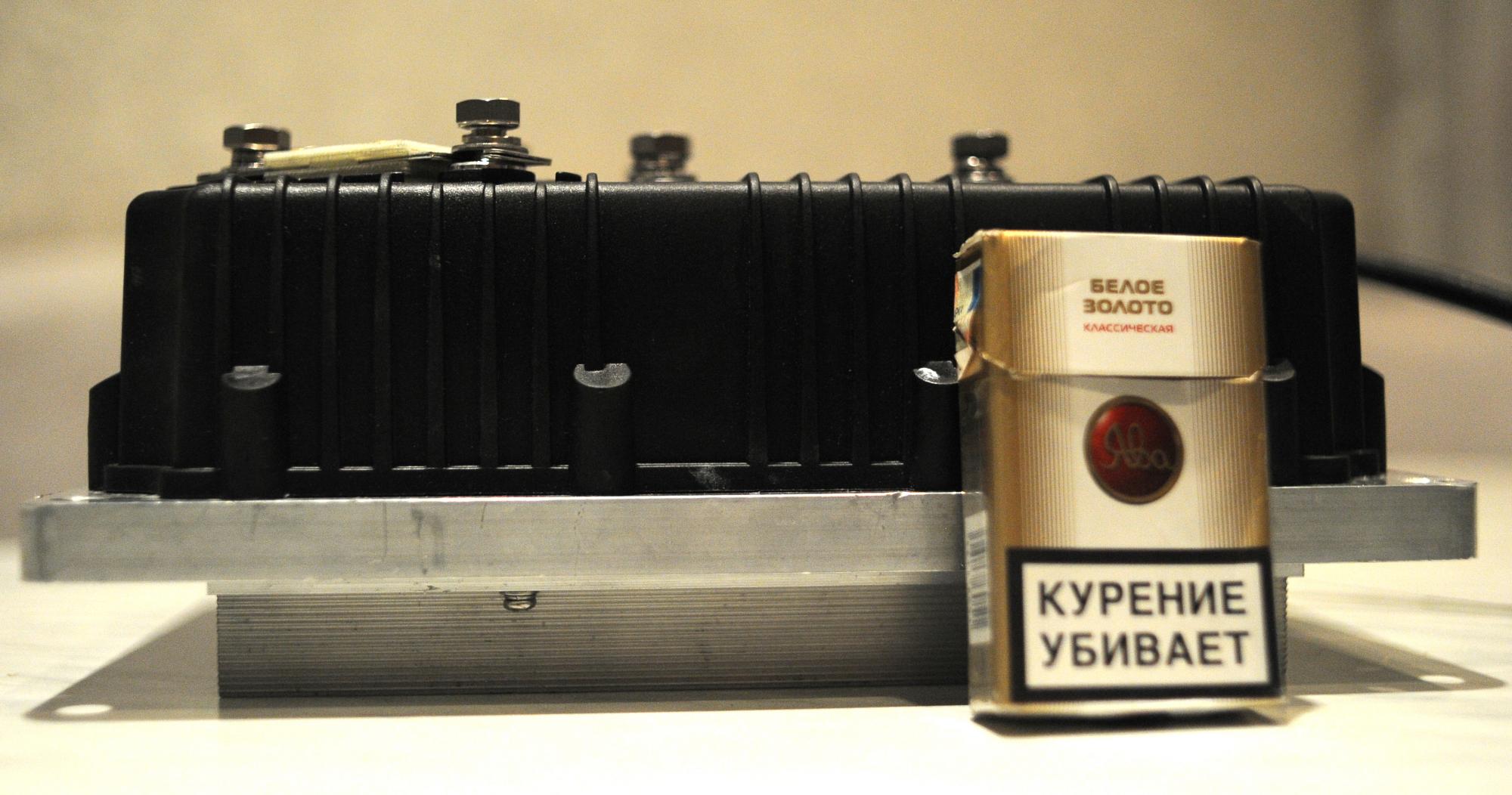

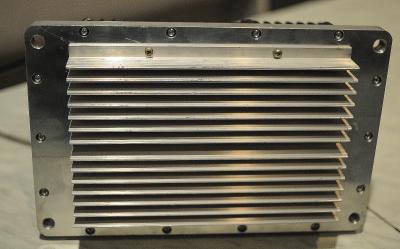

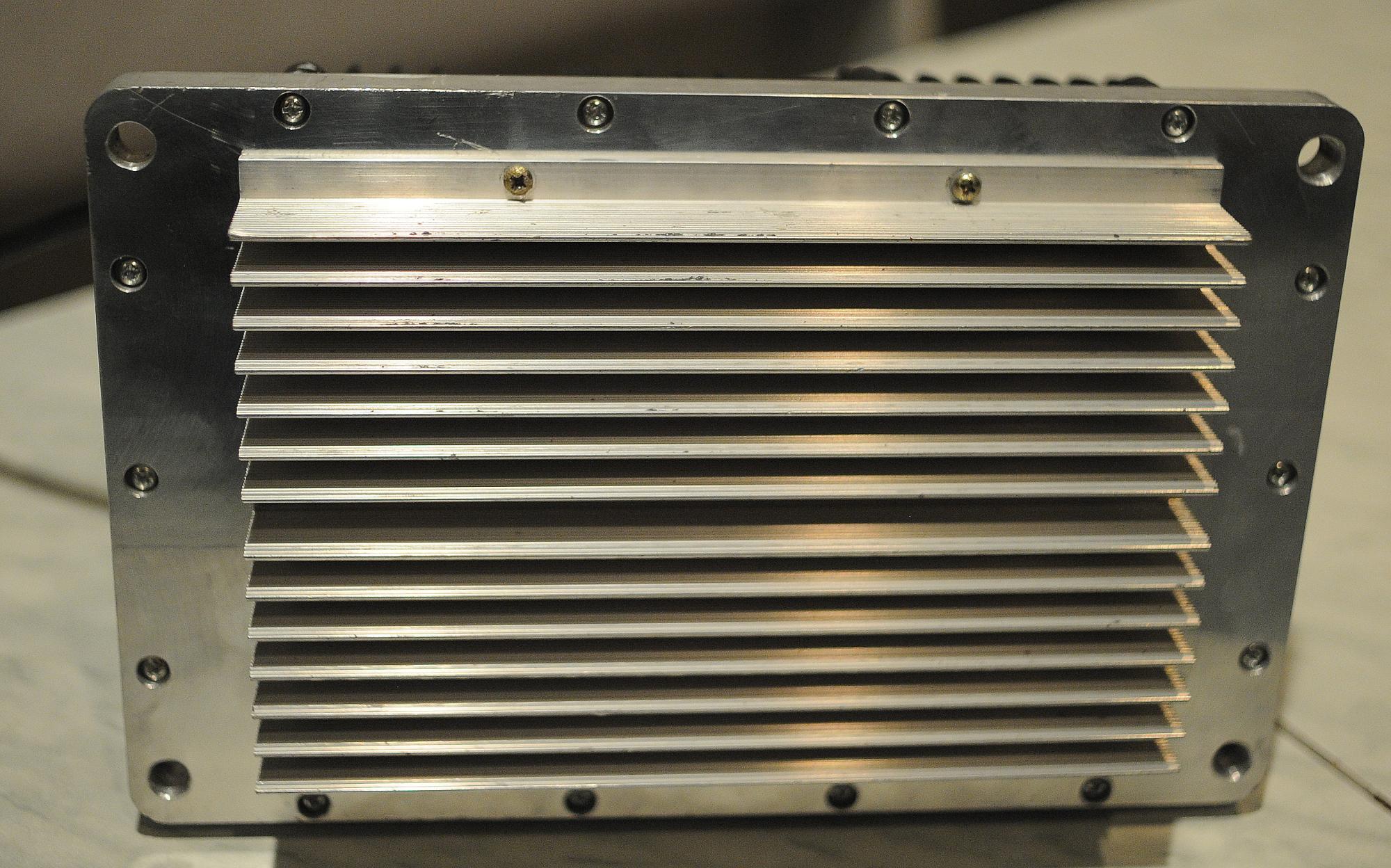

очень здоровый и тяжелый!
почти не влез в мотоцикл.

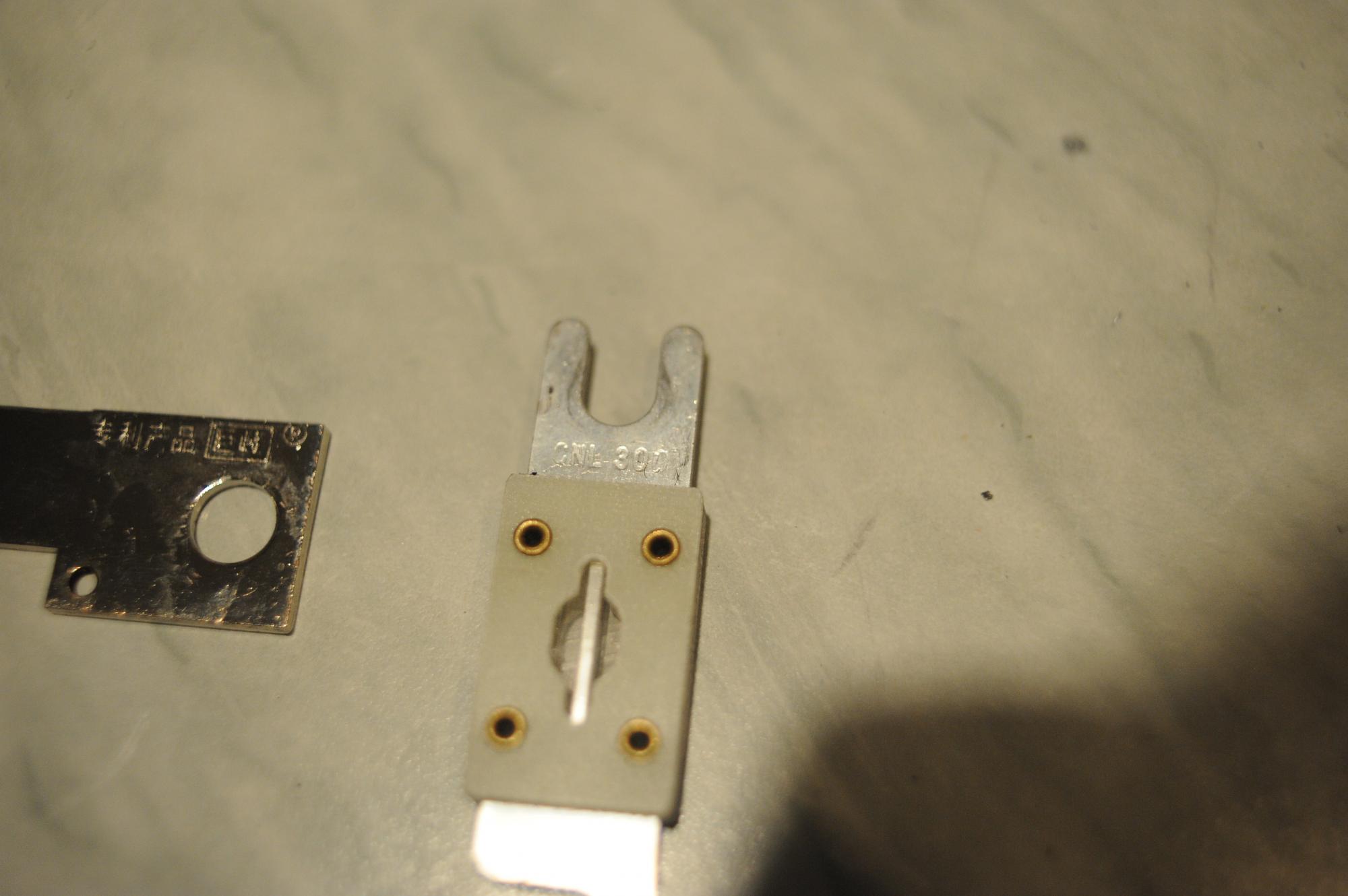

судя по предохранителю, он 300А батарейного может.
сколько тогда фазного?









мастерская по переделке бензиновых мотоциклов и квадроциклов в электрические 925 462 1516
https://vk.com/m.dzvonisky
http://e-maxlab.ru

spivakov

#1
Еще




















мастерская по переделке бензиновых мотоциклов и квадроциклов в электрические 925 462 1516
https://vk.com/m.dzvonisky
http://e-maxlab.ru

spivakov

мастерская по переделке бензиновых мотоциклов и квадроциклов в электрические 925 462 1516
https://vk.com/m.dzvonisky
http://e-maxlab.ru

spivakov

мастерская по переделке бензиновых мотоциклов и квадроциклов в электрические 925 462 1516
https://vk.com/m.dzvonisky
http://e-maxlab.ru

Steel RAT

Массовая культура - синоним низкого качества.
Люди... они какие-то странные. По одному и тому же поводу каждый думает что-то своё.

spivakov

#5
благодарю!

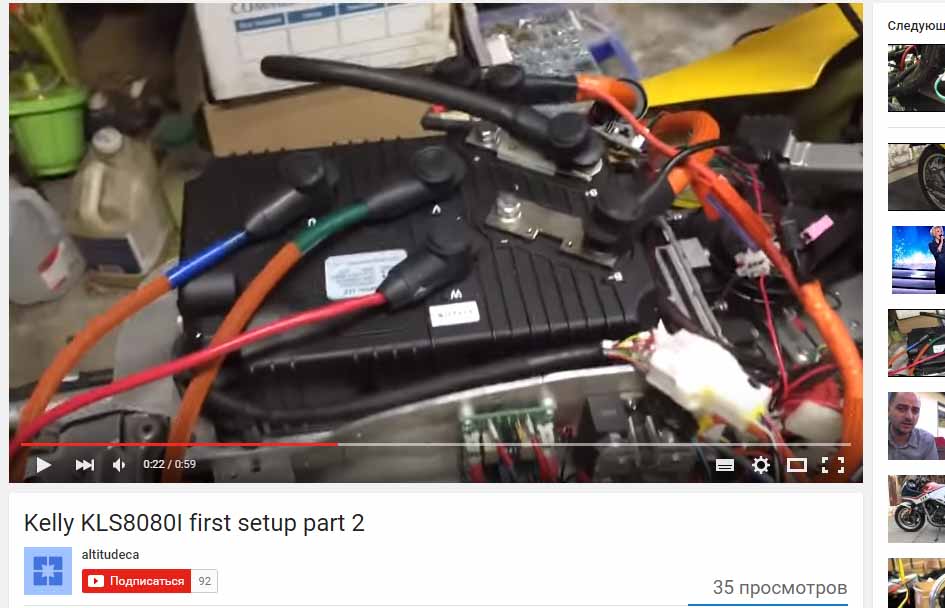

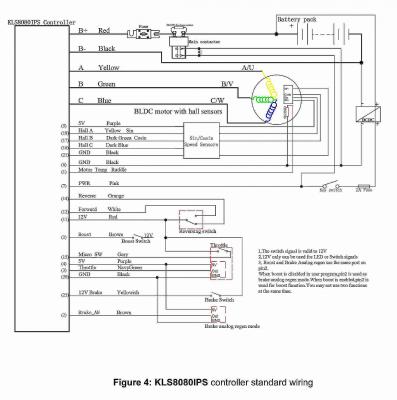

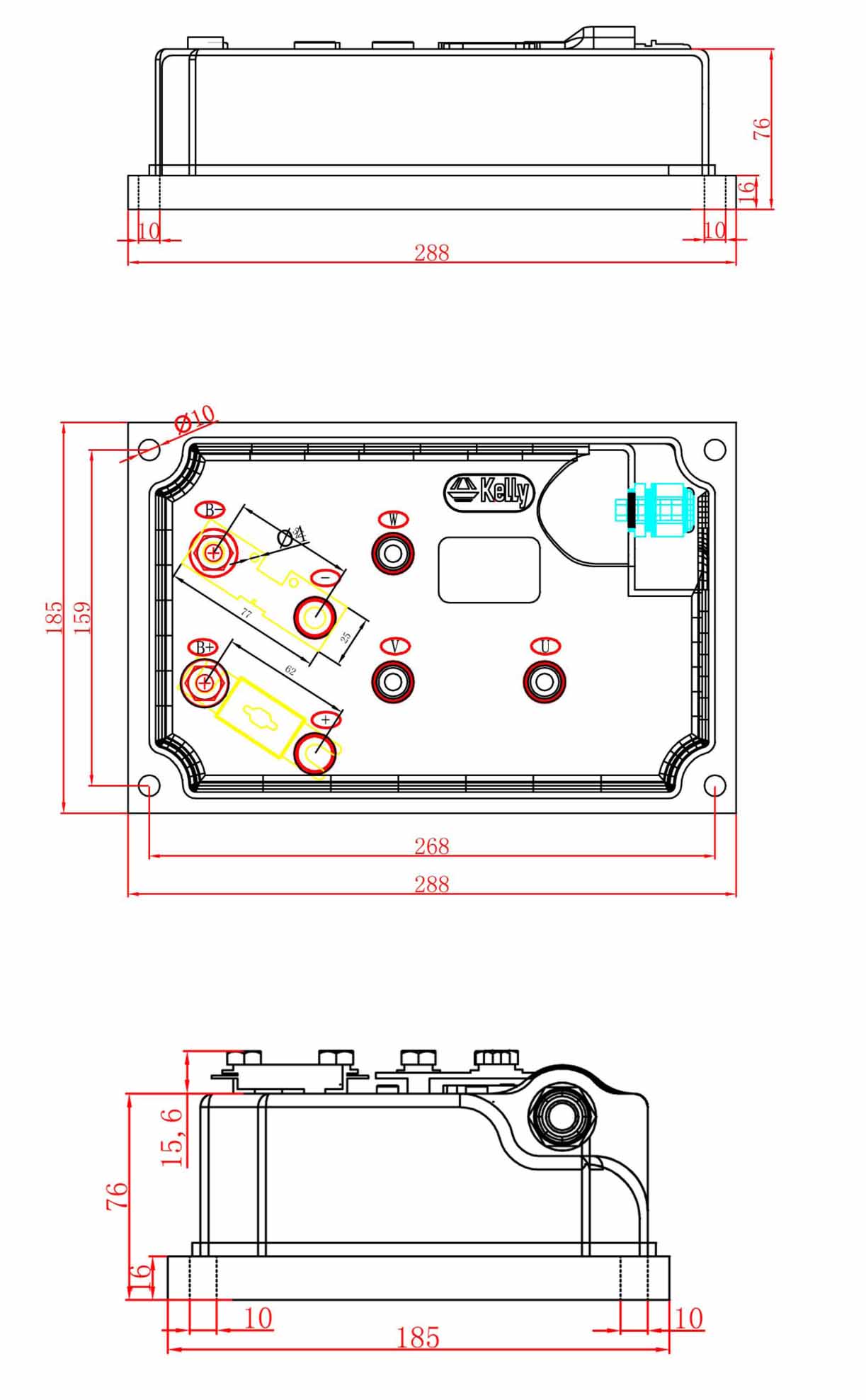

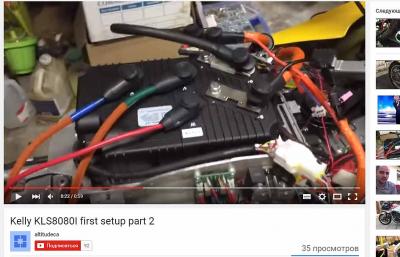

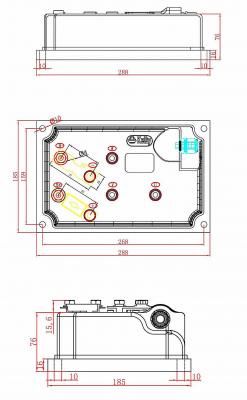

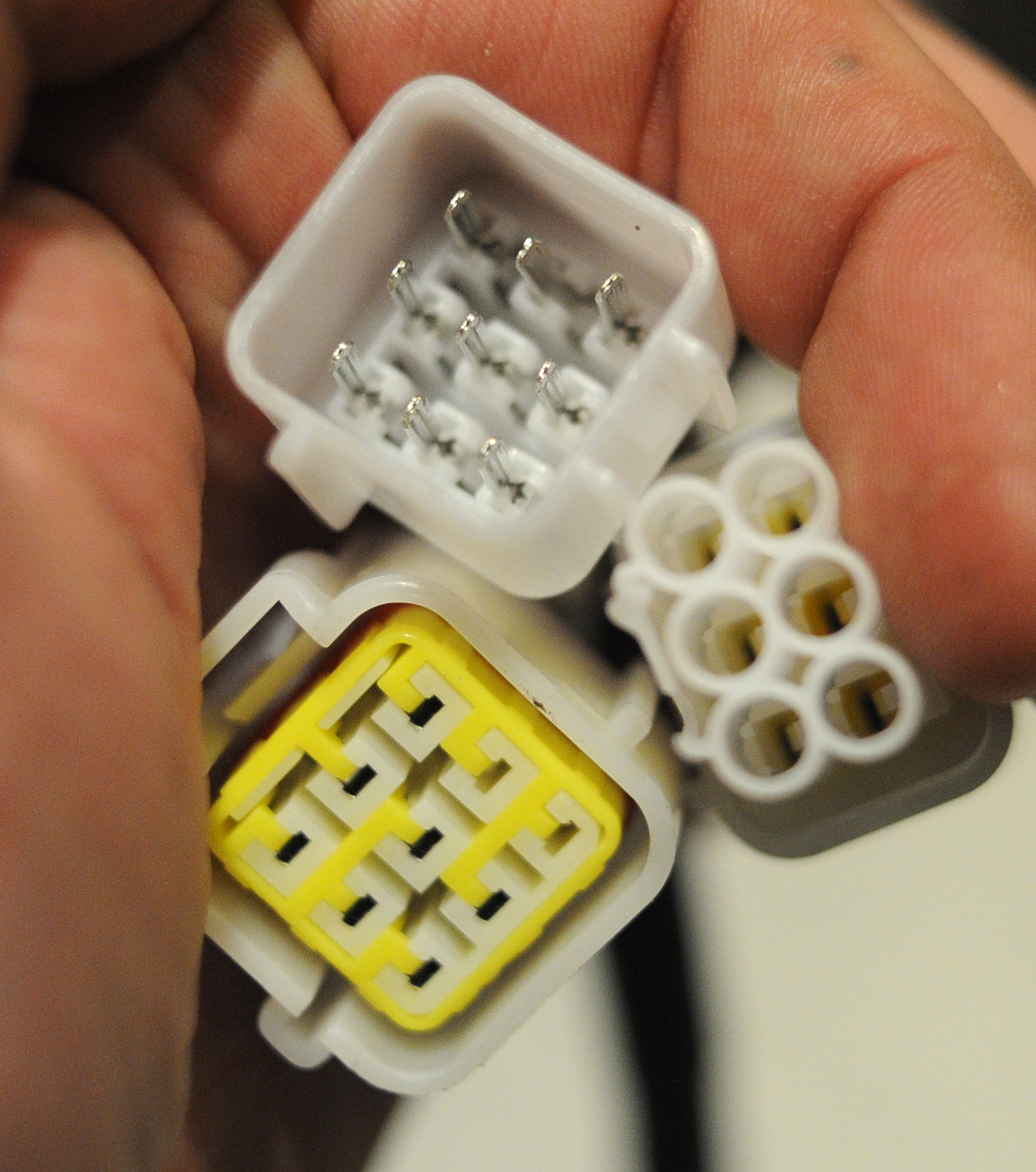

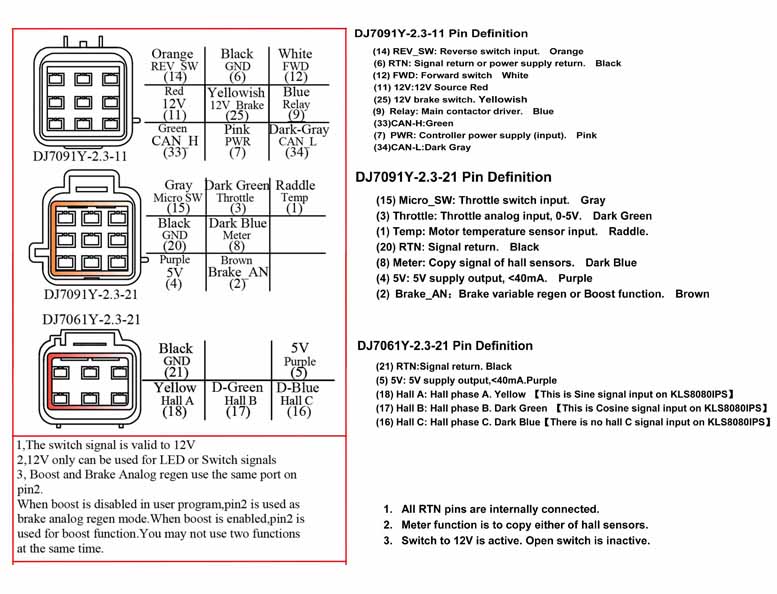

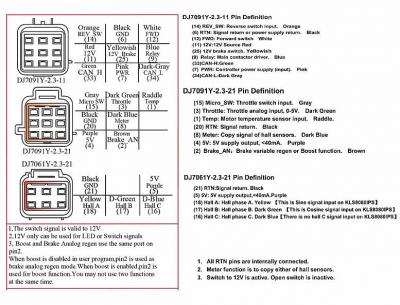

и вот такие где взять? маму-папу, на 9 штырей, и штырьки под обжимку мамы папы к ним подскажите пожалуйста:
DJ7091Y



чета нашел
http://www.zip-2002.ru/razyemy/avtomobilnye_soediniteli/99458/dj7091y-2.3-21/

на митинском наверно есть в Мск или в магазине для иномарок....
мастерская по переделке бензиновых мотоциклов и квадроциклов в электрические 925 462 1516
https://vk.com/m.dzvonisky
http://e-maxlab.ru

on4ip

В теории Фазного 720 А при 25 градусах на транзисторе.
Запасик по напряжению нехилый транзисторы 200В максимальное рабочее 144.
После разогрева думаю ампер 500, нужно смотреть как дела будут с потерями и теплоотводом.
Получается где то 83 А на транзистор.
В жизни все не так, как на самом деле.

spivakov

#7
жесть! :facepalm:

а какой крутящий момент теоретически при 750А и при 500А?
если ограничить батарейный ток на 150А, будут ли достижимы те-же цифры на фазах?

редукция 1:6,8

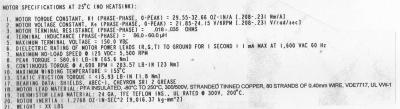

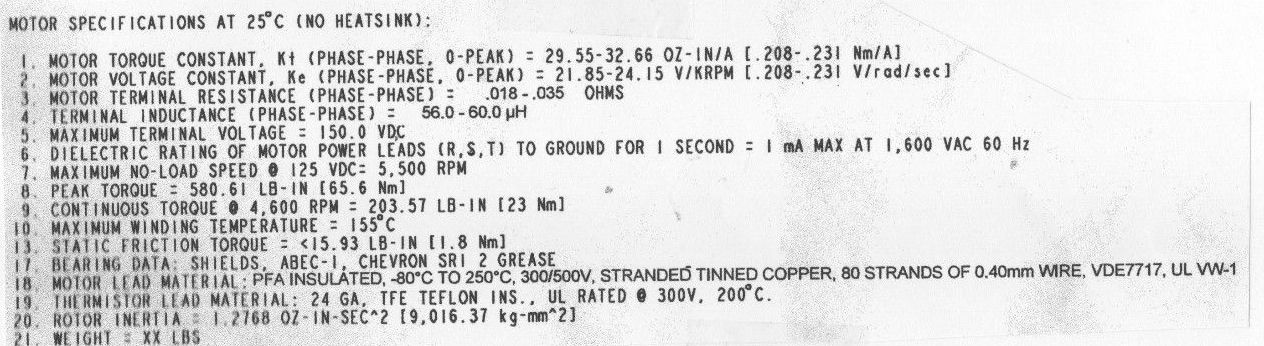

шильд мотора:
