Активный балансир для аккумуляторов

[Рыбак58]

crond,извиняюсь,но это не я.Цитирование ведется автоматически по выделению текста.
Буду внимательней в будущем.

[yurgen]

то всего 10% от всей емкости и 90% ведь рабочие. И выкинуть жалко и 10% общего пробега терять не охота.

при собственной емкости в 15 - 20 А*часов)

Ну , 10%  от 20АЧ , это 2 АЧ всего лишь.
Можно просто к этой ячейке припаралелить один пальчик 18650.
Это будет дешевле , проще , быстрее , да и однозначно меньше драгоценного места займет .

[Рыбак58]

Можно просто к этой ячейке припаралелить один пальчик 18650.

Ага,а потом к другой еще парочку.Как вы себе это представляете?
Добавлено 23 Окт. 2019 в 15:57
Вот полная схема для одной банки

[VladNSK]

.Балансир будет работать постоянно и нам необходимо будет перекачать не всю емкость банки,а только разницу между емкостями.То есть всего 2 - 3 А за весь цикл разрядки.Величина тока балансировки абсолютно не зависит от обшей емкости батареи.

Косвенно зависит.  Если у Вас ограничено время зарядки, то чем выше ёмкость батареи - тем выше ток зарядки. А для поддержания баланса ток балансировки, IB, должен быть пропорционален току зарядки, I, умножить на относительную разницу ёмкостей элементов.  IB=Ix(∆C/C)

*Всё хочу спросить, как тут можно нормально формулы писать?

[crond]

∆ напечатать формулу в других прогах и скопипастить ∫
≈ или *.jpeg  прикрепить
♛

[max_x_20]

Собрал балансиры для li ion и LiFoPo4
На 20s

[Eddy71]

Судя по Али, китайцы нашли способ активной балансировки 1,5А током намного проще и дешевле..
Глянуть бы, как они это замутили?

https://aliexpress.ru/item/4001090430408.html

[SkeptiK]

Эта штука не балансирует если разница меньше 0.1вольта. А на батарее в стандартные 13 ячеек это сами понимаете до 1.3 Вольта с краю на край...

[ukrop]

Может кто подскажет как реализовать идею как на рисунке (платы TP5100)? Как бы придумать развязку.

[i]

Очень просто, через трансформатор с кучей обмоток, на каждую по диодному мосту и конденсатору.
Можно и через кучку трансформаторов.
Что уменьшить габариты трансформатора (или трансформаторов) можно применить высокочастотный преобразователь, например такой

Трансформаторы на ферритовых кольцах  у меня получились вот такими

Тут на одной плате с трансформатором размещены еще схемы контроля и заряда для двух ячеек. Один трансформатор работает на две ячейки.

[MMS]

Заказал активный балансир 14s для 12s акб, пришел балансир с разъемами JST-XH "папа" на 6S-M и 8S-M (на фото видно).


Подскажите пожалуйста как его правильно подключить к батарее:
нужно ли подключать силовые провода кроме балансировочных?
Так как я не собираюсь постоянно заряжать АКБ через балансир. Мне главное чтобы периодически балансировать ячейки.
P.S. Вообще говоря, заказывая, надеялся получить балансир с разъемом  JST-XH "папа" на 14S-M.
Думал, что вынув разъем из БМС и вставив его в активный балансир  начнется балансировка.

[koolon]

[user]MMS[/user], там же указано возле разъемов куда какой проводок

[switch_on]

Рыбак58 - если увидите, можете написать мне в личку - возможна ли переработка данной схемы для 2В панцирных батарей на 720Ah - т.е. токи при балансировке могут достигать десятков ампер (а если большая нагрузка при разрядке - то может и сотня ампер).

[stas]

Какие  микросхемы в данном  балансире ?

[Рамиль555]

Заказал активный балансир 14s для 12s акб, пришел балансир с разъемами JST-XH "папа" на 6S-M и 8S-M (на фото видно).


Подскажите пожалуйста как его правильно подключить к батарее:
нужно ли подключать силовые провода кроме балансировочных?
Так как я не собираюсь постоянно заряжать АКБ через балансир. Мне главное чтобы периодически балансировать ячейки.
P.S. Вообще говоря, заказывая, надеялся получить балансир с разъемом  JST-XH "папа" на 14S-M.
Думал, что вынув разъем из БМС и вставив его в активный балансир  начнется балансировка.


Это лучший балансир, из тех которые мне попадались.
Разъем бмс и балансира НЕ СОВПАДАЮТ!!!
Силовые тянуть не надо.
Я вывел на корпус акб кнопку включения балансира.
Балансир работает изумительно!
Но если забудешь выключить, за неделю высосет половину емкости акб. Включать надо балансир, когда зарядка на заряднике "типа закончилась".

Я брал индуктивный типа на 10ампер, с большим дросселем по центру, херня!!! Два дня балансировал акб на 40ач.

[дотошный_крендель]

Балансир работает изумительно!

присоеденяюсь лучшего балансира не существует) ровняет быстро и вплоть до тысячных, с КПД в 98%. + ещё и универсальны, начинают работать от половины линий!

[EasyDen]

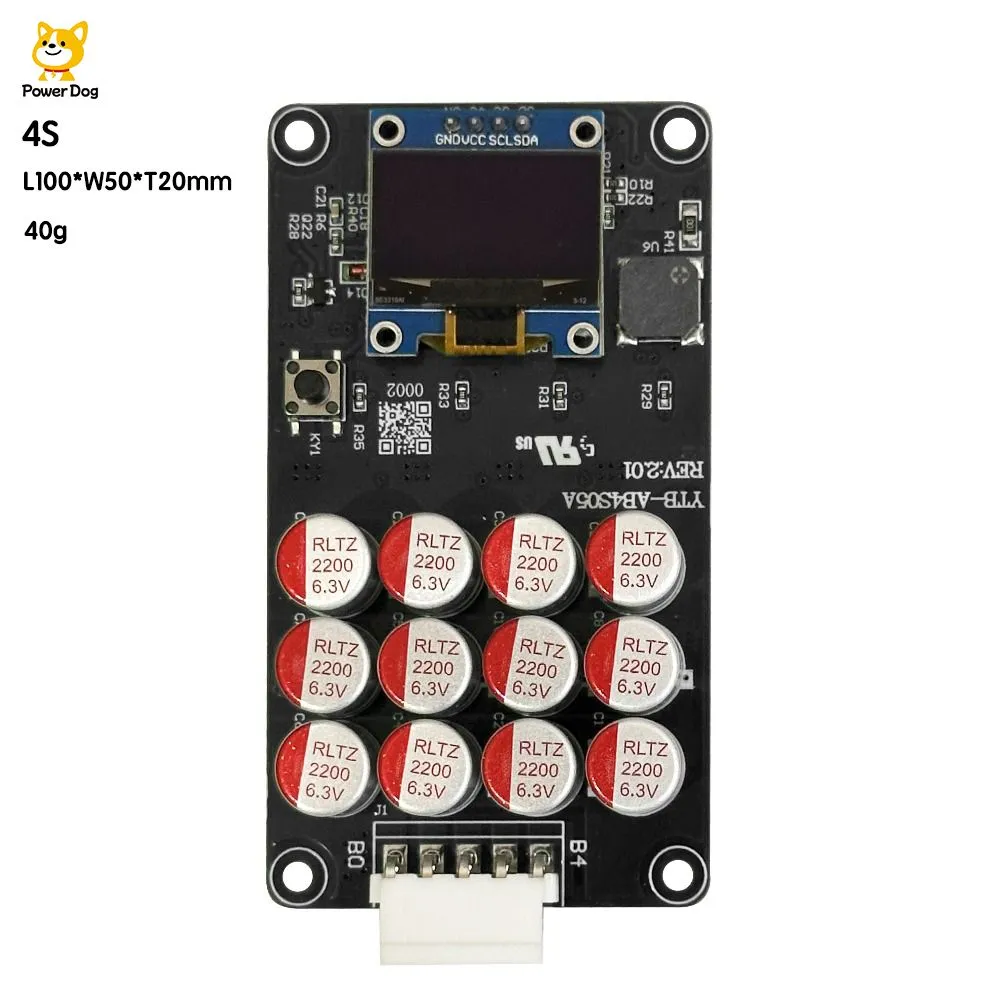

Приветсвую всех! У меня такой вопрос вопрос купил активный балансир 4S 12V Li-ion Lifepo4 5.5Ампер ток балансировки с oled экранчиком (AB4S5A). Cобрал аккумуляторную сборку для теста без корпуса, для проверки, установил балансир согласно инструкции - всё заработало сборка была правильно определена 4S 13,6V, для установки аккумулятора в корпус, я всё разобрал, установил аккумулятор в корпус и собрал снова, проверил на нагрузку всё заработало балансир всё так же видел 4S 13,6V и работал даже после тестов, для окончательной подгонки всё разобрал, подогнал всё в корпусе, и окончательно собрал так же как до этого,  однако теперь активный балансир не видит одной ячейки аккумулятора и определяет аккумулятор как 3S 11,66V при том что реальное напряжение больше 13V. Все провода подключены правильно, все провода целые и были проверены с помощью мультиметра (прозвонил до коннектора сами провода, прозвонил до мест пайки входа платы все в сборе), все ячейки аккумулятора работают, но активный балансир не видит одну ячейку, сейчас написал продавану, но велика вероятность "моя ваш язык не понимать" ибо продавец из китая, может кто то стаким сталкивался?

[koolon]

нет фото что на разъеме 13в. (помоему на экране пишет ошибку, что одна ячейка видится как 1,6в)
странные перемычки у вас. Но не это плохо, а то что вы слабенькие клеммы проложили между клеммой ячейки и силовой перемычкой. А ток наверно планируете большой снимать, раз бмс не поставили.
железофосфат нельзя без бмс использовать, особенно заряжать
