Приставка от Павел Валерьевич.

[Павел Валерьевич]

плюс конец заряда по времени, к примеру поставил на заряд на 10 часов

Не взирая на напряжение, которого достигла батарея?

[Швейк]

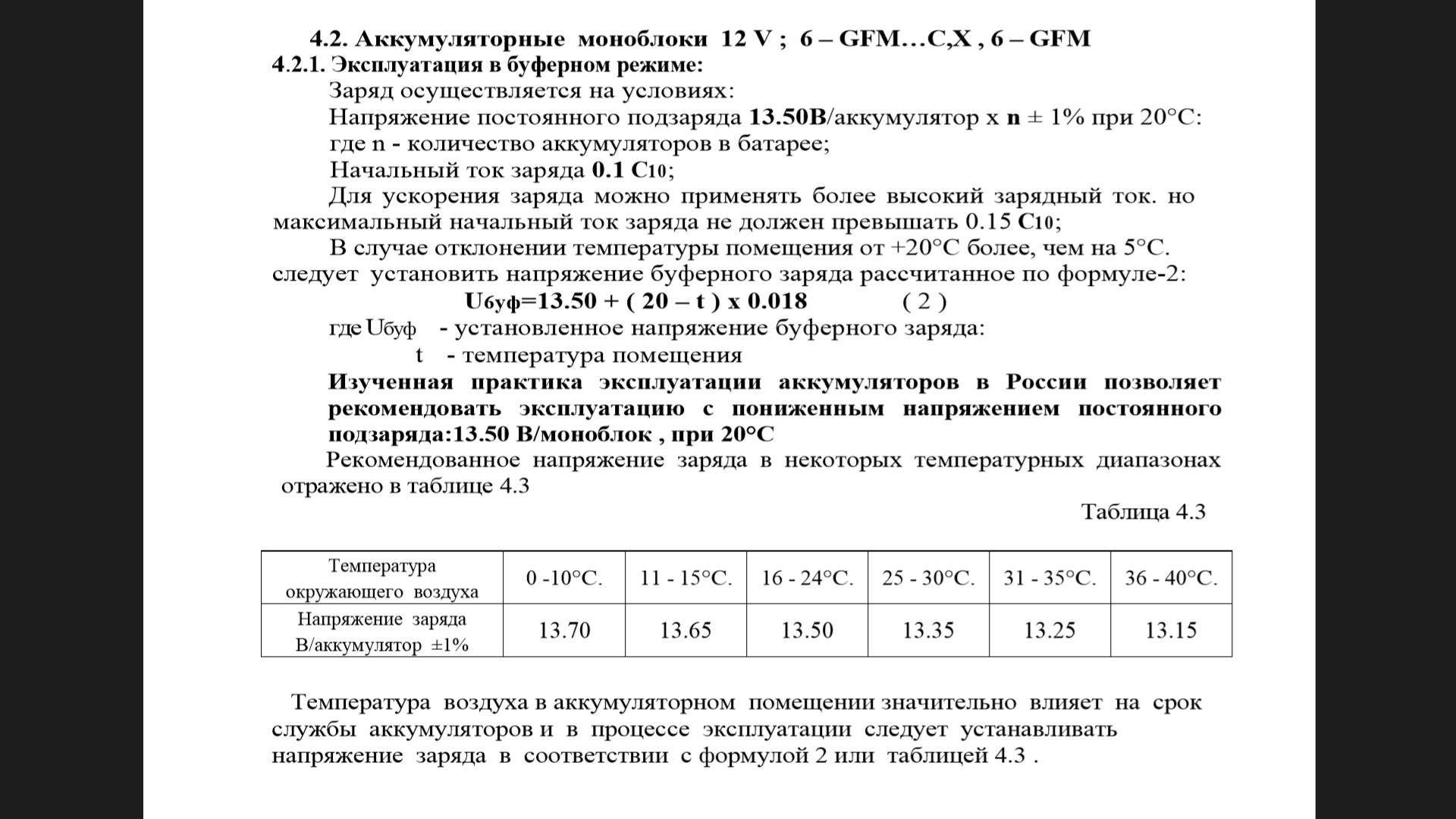

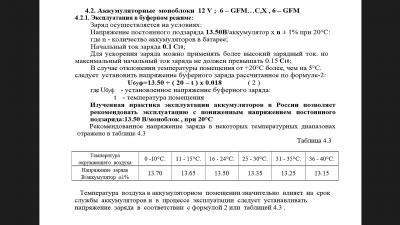

ну да... это же моргалка...напряжение же максимальное устанавливается до приставки. от 15ти до 20 вольт можно. а окончание по току для полуубитых АКБ тут не так важно... по току определять конец нормально только у хороших... единственное это по моменту когда ток перестанет падать и начнёт чуть расти

[Прохдящий мимо]

КТЦ делаю простой китайской нагрузкой, ЗУСом, Уклоном

Т.е. резкое падение напряжения не отслеживаете? До конкретных величин 12, 11,5 в разряжаете?

Сделать ЗУ понятно что не сложно, я простые схемы травил для катушек мишина, потом генератор сигналов на стм 32 делал, тогда малеха и КиКад освоил, платы простые разводить и травить научился, это для мня просто было. Почти все есть чтобы собрать гравер для плат, но звезды видимо не встали еще нужные)) А уклон или что другое собрать мне сложней, мне то  в вашей схеме приставки надо разбираться. Визуально она для меня нечетабельна)) А еще бывает что самосбор не запускается, тогда еще и отлаживать надо....

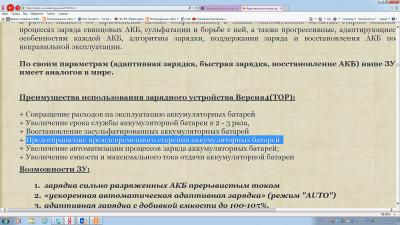

Вообще кончено хотелось бы собрать нормальное ЗУ уклон или виктори, но пока на это времи нет. Я года четыре назад купил платы под автоматику на ардуино для самогоноварения так и не собрал, все основные деталюхи есть, мелочевку типа резисторов и кондеров надо докупить, но звезды не встают, да уже и самогоноварение и ректификация далеко не так интересна как раньше....

[Павел Валерьевич]

До конкретных величин 12, 11,5 в разряжаете?

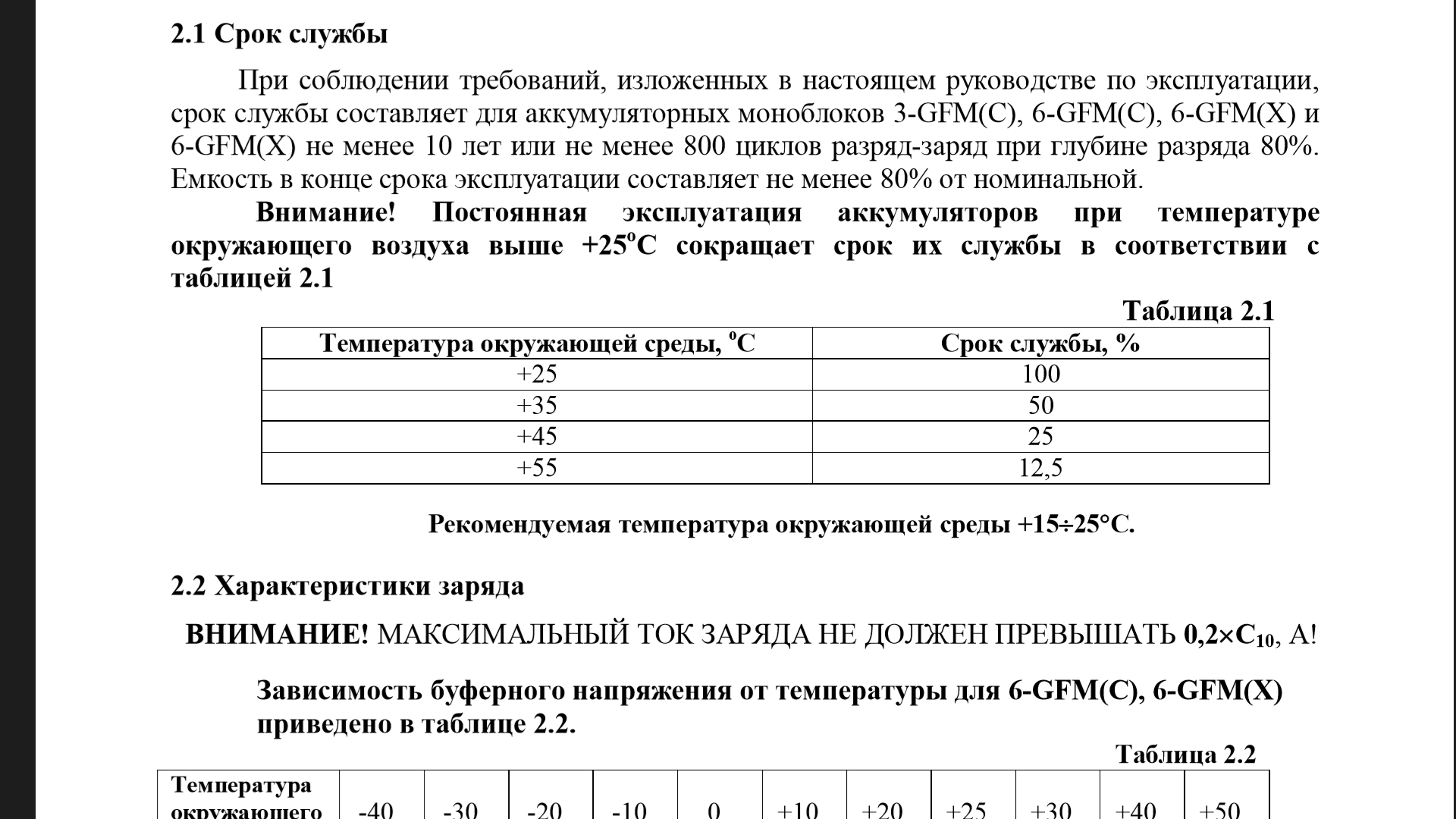

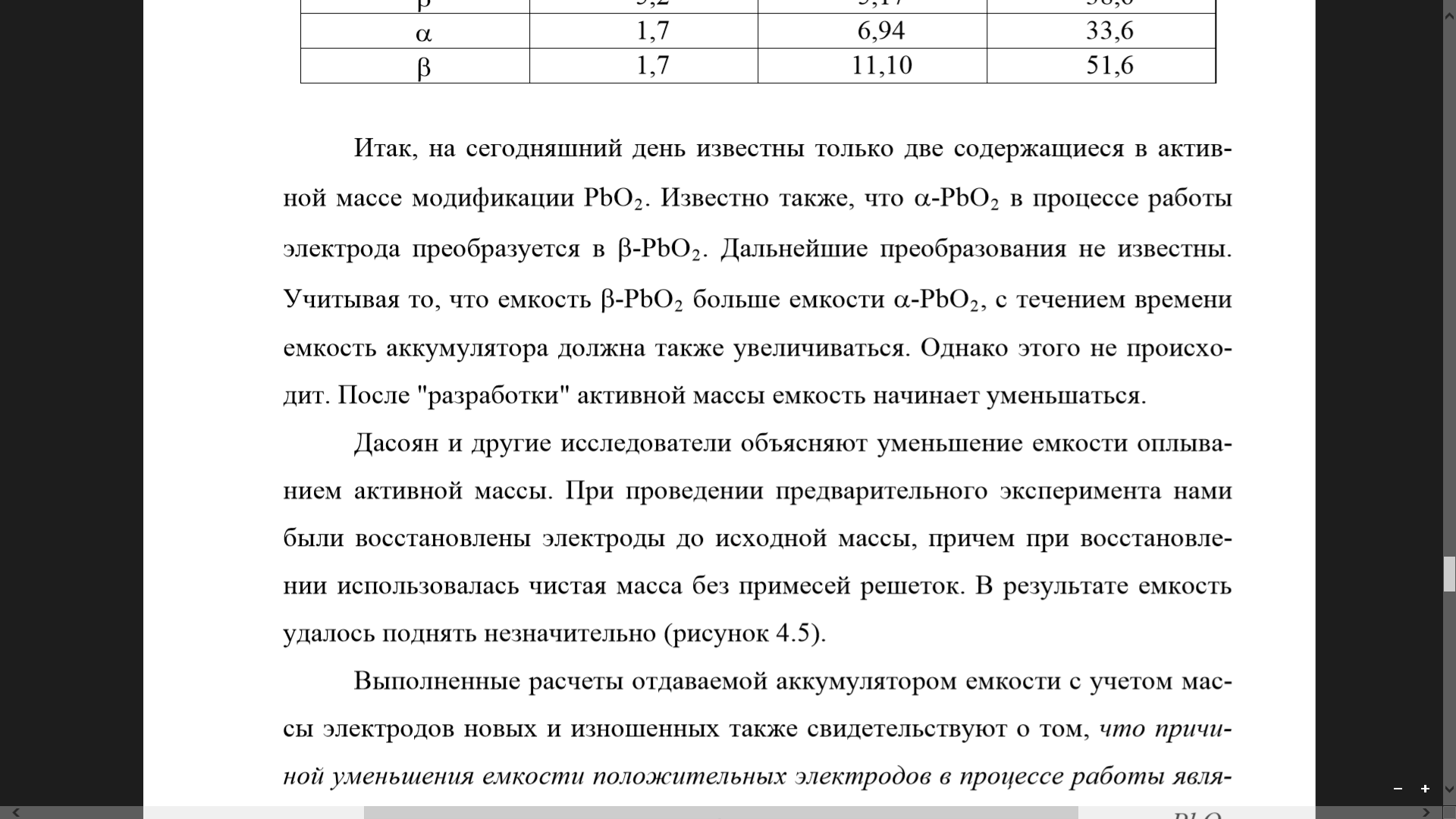

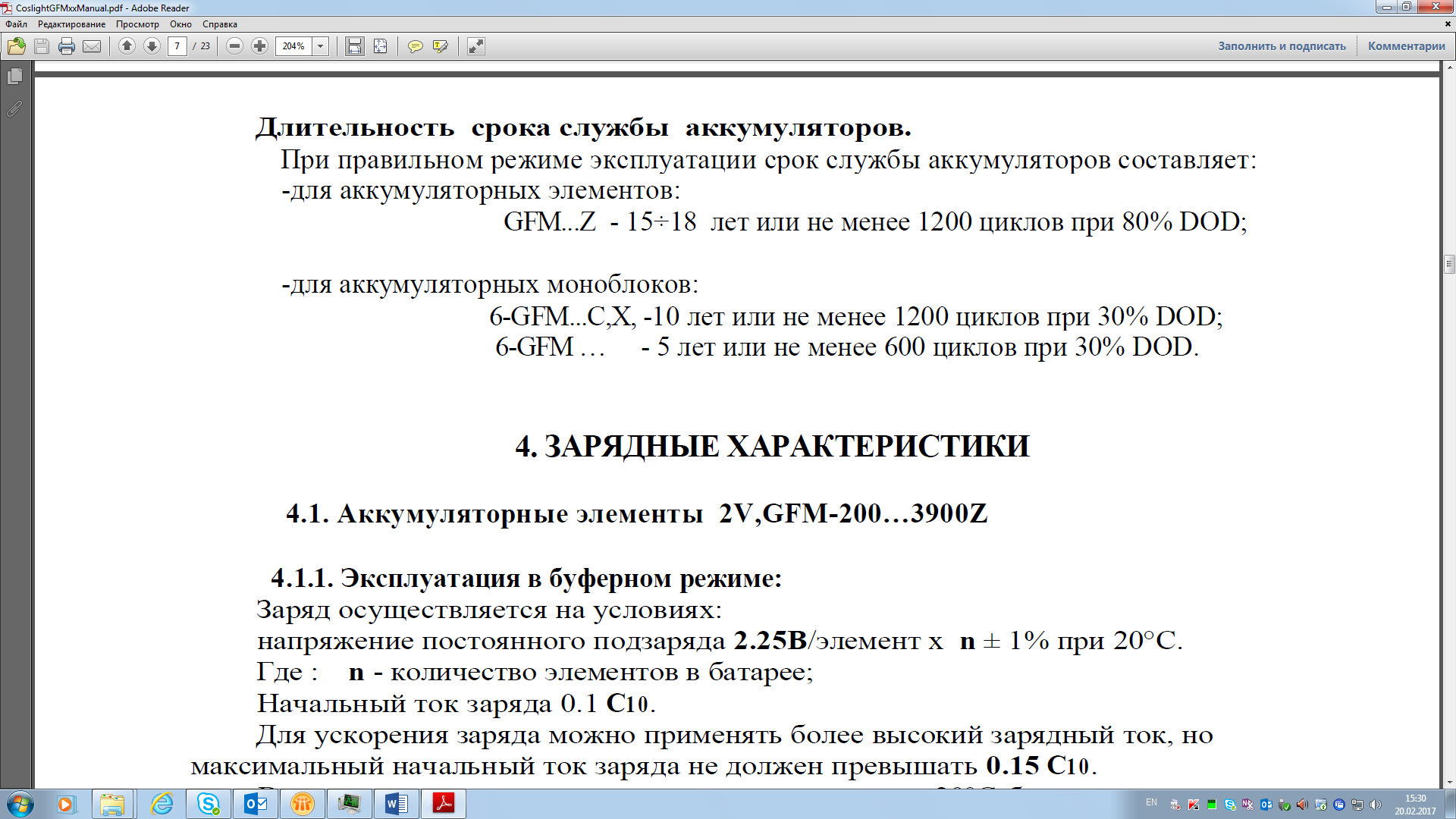

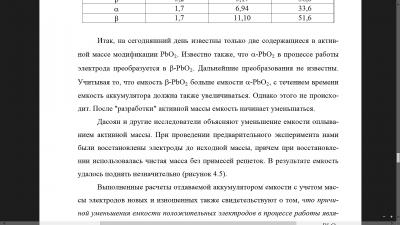

Смотря какие задачи стоят. Если измерить ёмкость, до 10,5В.
Прибор Мишина я просто купил). В Тольятти делают на заводе, две катушки в комплекте, тор и диск.

[Июнь]

Тоже на днях собрал эту приставку. Спасибо Павел Валерьевич, что не пожалели исходников. В восстановлении АКБ пока я "профан" поэтому надо же с чего то начинать. До этого пользовался только заводскими ЗУ, ко их уже 4 шт собралось. Приставка тоже не первая, собирал приставки других авторов но пока результативность около нулевая, так самого главного "знаний" маловато. Я правда модернизировал вашу приставку собрав её на Arduino Nano + добавил INA 226 для точности замеров. Код FLProg генерирует конечно запутанный и отчасти избыточный, пришлось поломать голову разбирая особенно второй вариант прошивки. Не подскажете, чем ваша плата Уклона отличается от платы Уклона (NanoLite) c Авито?

[Павел Валерьевич]

Сергей мне прислал 2 платы, вторая у меня на работе, я потиху её набиваю, чем есть в наличии, в общем жду когда приедут СМД компоненты. Та плата- это оригинальное ЗУ на XL4016 и наверное мало отличается от той что на Авито, только что не фрезерованная, а с писибивэй. Целой фотки нет, вот фрагмент.



Первая, та что запостил выше, это плата для интеграции Уклона в блок питания для светодиодных лент или АТХ, или любого другого подходящего. Для блоков на TL494 подключается к усилителю ошибки, для блоков на UC3842 и подобных подключается к PC817. Ну или для модернизации заводских ЗУ типа вымпела.

[Июнь]

Пока едет ко мне плата для сборки Уклона, продолжаю эксперименты с приставкой из первого поста. Хочу заменить обе оптопары на оптодрайверы TLP250. В связи с чем закрались некие сомнения правильно ли я подключаю TLP 250 к Разрядному мосфету, а именно вывод 3 (Катод) и вывод 5 (GND) TLP250 "сажаю" на "-"АКБ. Потому как на зарядном мосфете, эти выводы "сажаю" на разные выводы: 3 на "-"АКБ; 5 на "-"ЗУ.

[Павел Валерьевич]

Не нужно менять на TLP, не имеет смысла.
Если только будет ШИМ с частотой выше килогерца, тогда да.

[Павел Валерьевич]

Вот так я подключал в прошлой моргалке.

[Июнь]

Вот так я подключал в прошлой моргалке.

Да, спасибо. Я видел эту схему, она для зарядного мосфета. У меня сомнения по разрядному мосфету. В прошлой моргалке разрядного мосфета не было.

[Павел Валерьевич]

По разрядному всё то же самое, там где + и - ЗУ, будет + и - АКБ, а где АКБ- там нагрузка.
На схеме с первой страницы где коллектор VT6- 8нога, нижний отвод R4- 5 нога, ну и 5,6 на затвор.

[Июнь]

По разрядному всё то же самое, там где + и - ЗУ, будет + и - АКБ, а где АКБ- там нагрузка.
На схеме с первой страницы где коллектор VT6- 8нога, нижний отвод R4- 5 нога, ну и 5,6 на затвор.

Вопрос скорее по 3-й ноге. Она к стоку (коллектору) или истоку разрядного мосфета VT2?

[Павел Валерьевич]

3 с 5 соединяйте.
Есть ещё момент, по документам TLP хорошо работает от 12В на 8 ноге минимум, если ставить на разрядный мосфет, то там будет и 10.5В. Рекомендовано производителем 15В. В общем нужен эксперимент.

[SapienzSPB]

есть аналог кулона открытый

А что это за проект открытого аналога Кулона?

[Прохдящий мимо]

аналога Кулона?

Он есть у Леонтьева Виктора, автора ЗУ Виктори в телеге в чате ник Olmoro или как то так и на гитхабе есть публикация, ща быстро ссылки не найду.... Интересный мужик, за 60, дачник)) Я с ним в телеге голосом общался))
Кстати, он знаком с автором кода Кулона....
