Сварочный аппарат для 18650

[Кулибин]

Пробовал варить своей сваркой на ионисторах. Стальная полоса никелерованая 0.3 варится к обычной железке на раз два. Хрен оторвёшь. К аккумулятору очень плохо, через раз.
Чистый никель не варится нихрена.
0.2 никелерованый к аккумулятору варится но с перегревом из-за большой выдержки. Никель тоже но плохо. А 0.15 ха, просто как 2 пальца об асфальт. Но 0.15 нафиг не надо вообще. Я докупил ещё 2 кондера по 3000ф и посмотрим как будет варить, если так же то сразу понятно что дело в силовом блоке и проводке. Тогда буду переделывать силовой блок. Есть же мощные транзюки в TO-247, Не понятно почему их не используют, надо посчитать количество с небольшим запасом и готово, я так думаю а не лепить 36 штук на ток 10 000А. Хотя общее сопротивление то меньше получается, короч пока разбираюсь. Может и есть смысл 100шт мелких вместо больших. Сперва пусть приедут ионисторы. А пока едут можно пока измерить сопротивление шин и просто посчитать всё это.

[2fly2]

[user]Кулибин[/user], Так если есть чем измерить сопротивление, тогда все просто: сопротивление двух ионисторов меньше 0,7мОм(с соединениями), сварка от электрода до электрода 1,5-3мОм. Это грубо конечно, но уже кое что прояснится. А где ионисторы покупали, их уже даже на Тао нет?
Хотя нет, посмотрел - есть у одного, но подорожали больше чем в 2 раза.

[Кулибин]

Пипец повезло. Их уже нет.
https://aliexpress.ru/item/1005002614009252.html?spm=a2g39.orderlist.0.0.7f6e4aa6ah2UWt

[Кулибин]

В общем замерил и ахренел.
Каждый электрод с проводом по 5мом. В сумме 10мом. И шина которая идёт на транзиторе 2мом. Всего 12мом. По моему это очень много. Наверное надо разрезать термоусадку и пропаять всё намертво, обжимка это полное дерьмо. И что делать с контактами?? Наверное зачистить и за одно смазать.

[2fly2]

Пипец повезло. Их уже нет.

Скорее всего не отправит.

Каждый электрод с проводом по 5мом. В сумме 10мом. И шина которая идёт на транзиторе 2мом. Всего 12мом.

Это очень много.

Наверное зачистить и за одно смазать.

Вы хотя бы фото сварочника выложите, а то не понятно, что там смазывать собираетесь)

[Silvaticus]

Пипец повезло. Их уже нет.

Поэтому я сразу брал в избытке, чтоб потом не искать.

Всего 12мом.

Чем измеряли то? Показометром или чем-то более менее точным? У меня на 4-х я считаю довольно много 1.65mΩ, у коллеги — 1.28mΩ.

Стальная полоса никелерованая 0.3 варится к обычной железке на раз два

Чем 100 раз услышать лучше один раз увидеть. Критерии у всех разные, может оказаться что варит на 2 из 10.

сопротивление двух ионисторов меньше 0,7мОм(с соединениями)

Ну +- правда, у мена 4 с сопливыми комплектными шинами 0.4mΩ, при том, что сами по себе должны быть 0.2 х 2 / 2.

сварка от электрода до электрода 1,5-3мОм

На самом деле это примерный «хороший» диапазон для немца который меньше 2-х вроде и не умеет. В идеале лучше менее 1.5mΩ, максимум 2.0mΩ. Но тут уже закон Ω не с вами, но против вас.  А вообще расчёты показывают, что можно достигнуть значения ниже 1mΩ. на практике же среднее значение находится между 1.30mΩ и 1.60mΩ.

[Андрей3]

Решение для 0.3+мм стоит от $12k.

У меня есть, правда за  ₽12k

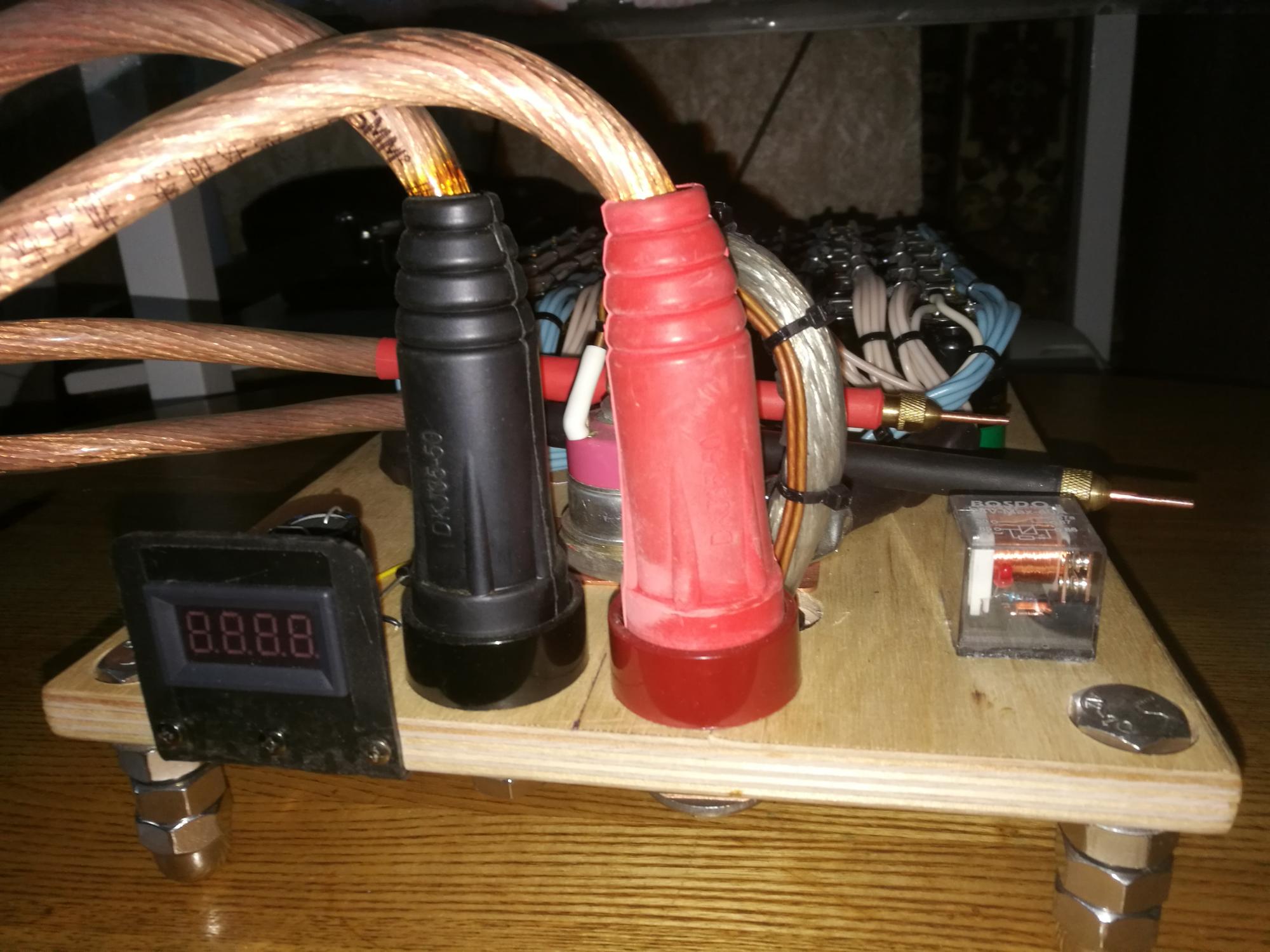

Полностью самодельная штука, никаких процессоров, транзисторов и ионисторов.

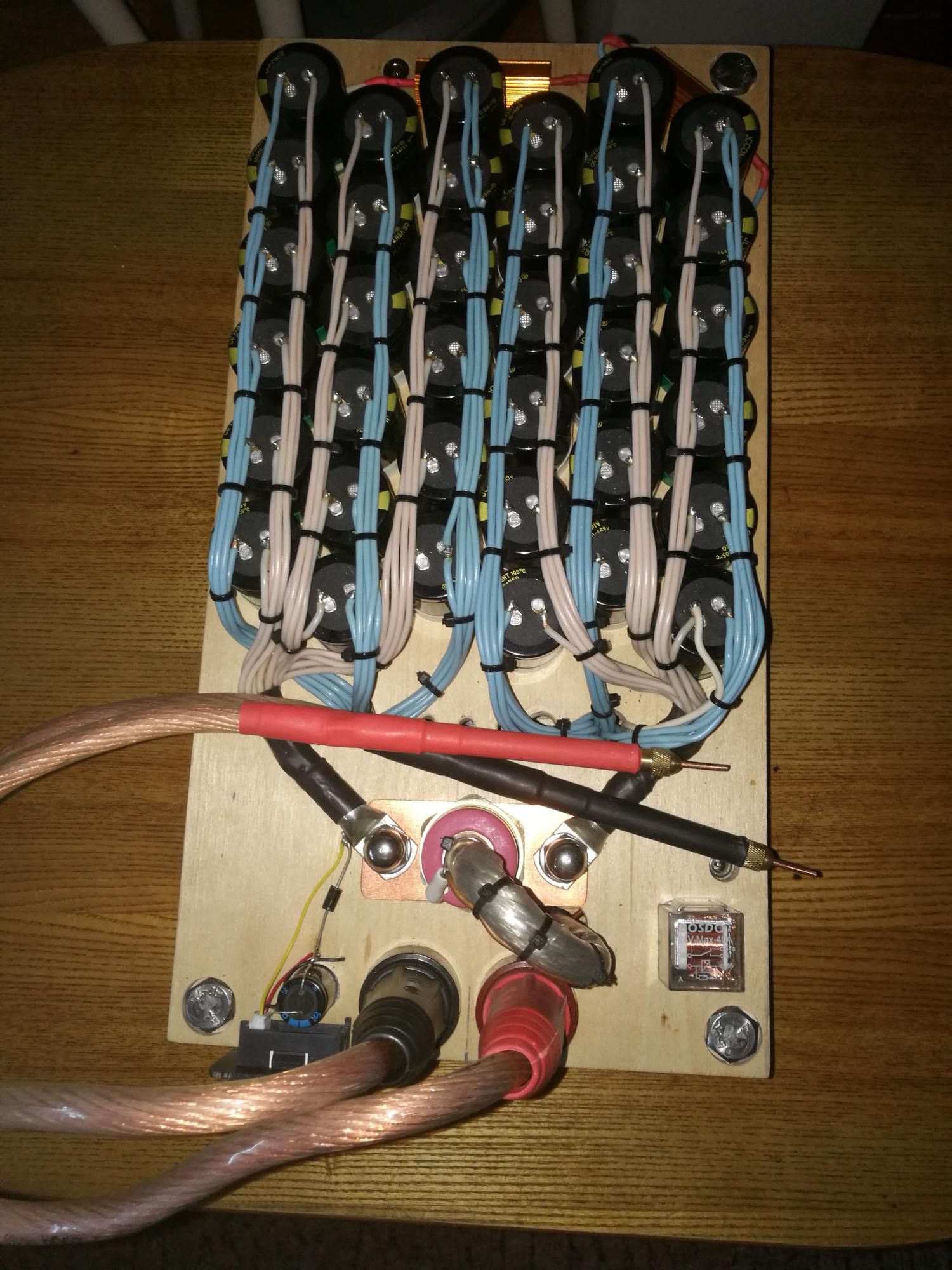

36 конденсаторов 15000 мкФ 63 вольта,тиристор советский ТЛ271-250, вольтметр цифровой, щупы на байонетных разъемах 35 кв.мм. кабель и 3мм стержень, педалька, релюшка, блок питания от ноута универсальный, пара 100 ваттных резисторов 2 Ома, мелочевка разная..
0,2 чистого никеля варит нормально на 22-23 вольтах, диаметр точки около 1,5 мм. если напруги слегка подкинуть то и бутерброд из двух по 0,2 мм прихватывает запросто.

[2fly2]

А вообще расчёты показывают, что можно достигнуть значения ниже 1mΩ

Это не сложно - по больше транзисторов и по короче электроды.

[Silvaticus]

Андрей3, с какой дискретностью идет управление продолжительностью? Отзывы о качестве сварных точек тоже с ваших слов?

Это не сложно - по больше транзисторов и по короче электроды.

Было гладко на бумаге, да забыли про овраги. Тот, кто достиг 1.28mΩ имеет шины сечением в 200 мм2.

[2fly2]

Тот, кто достиг 1.28mΩ имеет шины сечением в 200 мм2.

1,28 включая сопротивление источника?

[Silvaticus]

1,28 включая сопротивление источника?

Совершенно верно, (Ri + Rs +Rc) = 1.28mΩ, Rw (точек сварки) еще добавляется к этому значению.

[Андрей3]

Андрей3, с какой дискретностью идет управление продолжительностью? Отзывы о качестве сварных точек тоже с ваших слов?

Никакого управления продолжительностью нет - батарея конденсаторов заряжается до напряжения которое выставлено на блоке питания через 4Ома нагрузки (чтобы блок по току не перегружать он всего 6 А может).  Как только вольтметр показал нужное напряжение ногой на педальку щелк и  все что было в конденсаторах уходит через тиристор в щупы.

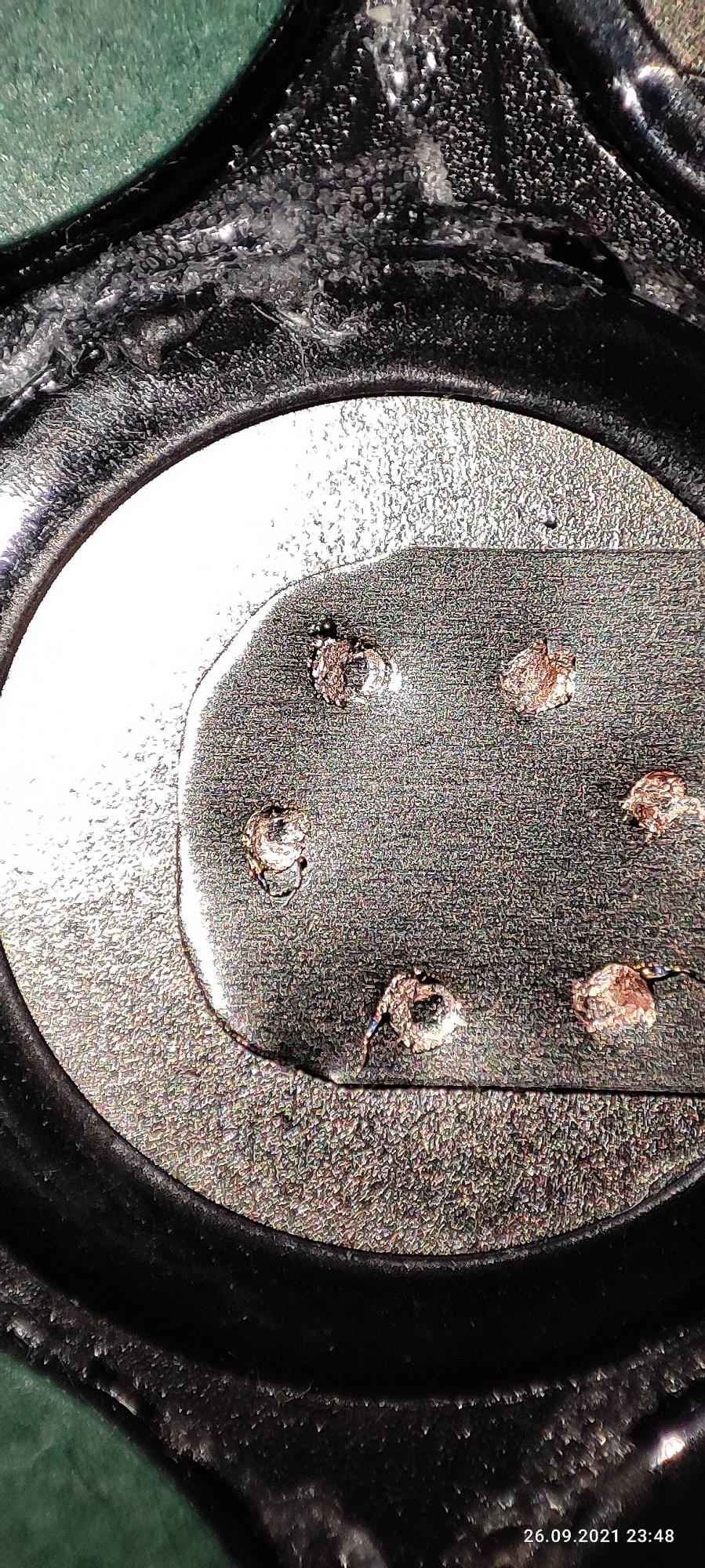

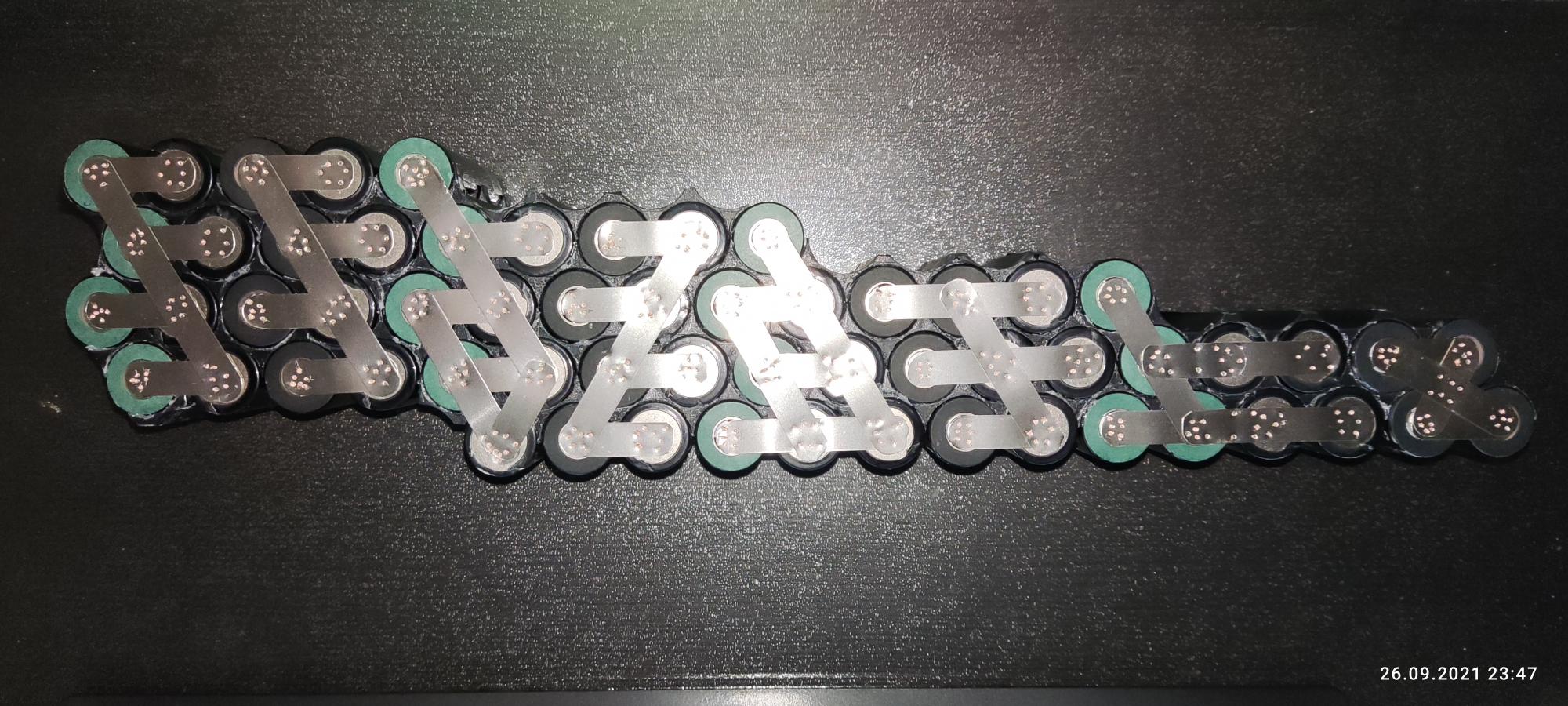

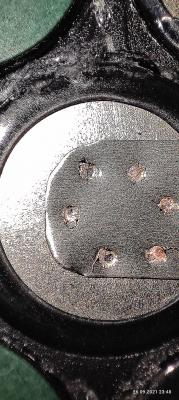

Насчет качества, не проблема, могу показать - точки врядли можно назвать красивыми, но держится крепко при попытке оторвать ленту в ней остаются дырочки.

[Silvaticus]

Я ожидал сильно худшего. Понятно, что результатов на отрыв нету, но на вид вполне сносно. Но видно, что вероятно времени маловато , а тока слишком много, конденсаторы как никак. Для себя бы даже особо и не придирался.  Главный вопрос зачем такой толстый никель?

[Андрей3]

Я ожидал сильно худшего.

Это еще почему?

Понятно, что результатов на отрыв нету...

Вот же "Фома неверующий ". Хотите отрыв, будет вам отрыв, но позже - до конца недели  в отъезде, а там попробую ролик снять на разном напряжении и поотрывать. Есть у меня трупик 18650 - его и задействуем.

Но видно, что вероятно времени маловато , а тока слишком много, конденсаторы как никак.

На самом деле у меня электроды из обычного электрического кабеля вот и подплавляются и оставляют следы на никеле, возможно какая нибудь специальная бронза давала бы более аккуратные точки, надо поэкспериментировать.
Можно конечно размазать импульс, например удлинив провода щупов, тоже надо попробовать.

Главный вопрос зачем такой толстый никель?

Да как-то купил целый килограмм, до сих пор не кончится никак.
Как закончится попробую 0,25 или 0,3. сопротивление меньше, прочность и жесткость больше.

[Silvaticus]

Да не нужно мне никаких доказательств, я это к слову сказал.  А худшего, потому, что процесс неуправляем.
Ну хороший электрод даст более круглые точки, следы меди все равно будут именно потому, что у кондеров очень крутая кривая разряда и высокий ток. Более продолжительный импульс с белее пологой разряда, даст лучший результат.
Вот, так и мой приятель закупил когда-то килограмм никеля 300µm, теперь не знает как от него избавится. Зато 200µm варит на отлично.

[Кулибин]

Чем 100 раз услышать лучше один раз увидеть. Критерии у всех разные, может оказаться что варит на 2 из 10.

Ролик на канал снимаю по этой сварке, очень много всего описывать, фотки загружать не удобно с телефона и прочее, просто много работы и на всё не хватает времени.
Как ролик будет готов то и ссылку кину. Щас приедут ионисторы, они уже высланы 3 дня назад. Запараллелю и готово. То что я намерил полная чушь т.к миллиомметр конкретно глюканул, на самом деле на проводах по 0.7мом оказалось когда омметр сбросил в 0 как надо. На шинах тоже какие то копейки. А вообще надо новый прибор купить уже.

[sdenis2023]

на таких транзюках покупал - капризная - сгорела
а может и я накосячил...

[David555]

https://www.youtube.com/watch?v=cTxIMI9t6tM
