Не могу нигде купить динамную сталь 2412 толщиной 0,35мм, это вообще возможно?

[alexpv]

Сделал кондуктор для точной и комфортной склейки и опрессовки пластин.

[Gostya]

Склей сначала дефектные, посмотри не расползаются? Я вбивал гвоздики без шляпок, как опоры. У тебя я вижу есть 4 выреза под шпильки, через них вижу проходят шпильки, но разъезжаться может между ними. Было бы 8 вырезов - было бы лучше.

[alexpv]

Склей сначала дефектные, посмотри не расползаются? Я вбивал гвоздики без шляпок, как опоры.

Клеить пока рано, сначала нужно убрать заусенцы и покрыть, пластины никуда не расползутся, там у меня четыре штыря для точной центровки. Как может разъехаться пакет? Во время сжатия в прессе если только, но тут все зависит от грамотного приложения усилия (чтобы не было радиальных сил). Хотя да, если бы я стягивал четырьмя шпильками то все бы разъехалось, но у меня на работе есть пресс

[Gostya]

Да во время сжатия...4 точки мало. Вокруг 4-х точек не только круг описать можно, но и квадрат например, ну думаю суть понятна...куда что уехать может... В общем сначала склей запоротые)) чтобы сам пакет не запороть)

[Gostya]

https://www.youtube.com/watch?v=wQmu57tgN9o

Эти люди покрывали пластины так, правда какой результат не очень известно)) разве что 20+ литров лака извели...

[alexpv]

Больше похоже на шоу, по мне так можно было сделать лучше. Шлифовать круглой насадкой - куча брака будет, даже на видео чувак рвет бумагу, я попробовал мне не понравилось, вручную я нашлифовал 90 пластин за пару часов, а если пластин больше нужна более деликатная шлифмашинка, например вибро.
По покрытию тоже вопросы, зачем покрывать с двух сторон? Сушат в вертикальном положении, с одной стороны лака будет больше.

[Gostya]

Так это и есть шоу)) со шлифовкой конечно руками проблем нет)) с сушкой хз, вращать надо, хотя если слой очень тонкий может и не стечет, пробовать надо...

[alexpv]

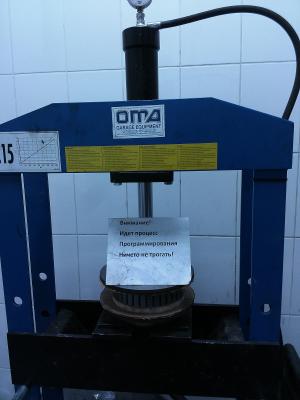

Процесс идет


Коэффициент заполнения металлом получился 94%

[Gostya]

Отлично))) в итоге краскопультом наносил? много эпоксидки ушло?))

[alexpv]

Отлично))) в итоге краскопультом наносил? много эпоксидки ушло?))

Слой для лакировки наносил краскопультом, слой для склейки тампоном, на все ушло около 150 гр. Разбавлял 1:1, наносить нужно тонкий слой как туман, и не пытаться сразу увидеть блеск, эпоксидка через пару минут расползается из мельчайших капель в сплошную пленку. Часть пластин я покрыл сразу до блеска, потом сошлифовывал 3 сотки.

[Gostya]

А краскопульт какой, пневматический или электрический подойдет?) промывали потом ацетоном? Лакировали соответственно с одной стороны?

[alexpv]

 Я использовал пневматический, электрическим не пользовался ни разу. Промывал растворителем, эпоксидка медленная, полимеризуется почти сутки. Лакировал с одной стороны.

Из 230 пластин набралось 35шт брака, много, но оставшихся мне хватает.

[Gostya]

В собранном пакете соседние пластины звоняться?

[alexpv]

В собранном пакете соседние пластины звоняться?

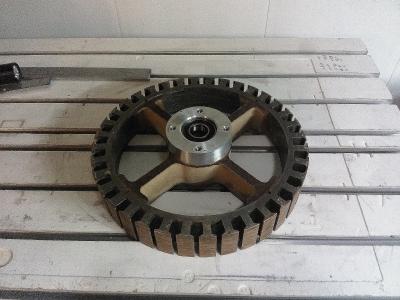

Сопротивление между крайними пластинами статора толщиной 32мм около 30 ом, и оно распределено равномерно по толщине. Пара заводских статоров что попали сейчас под руку имеют сопротивление между крайними пластинами десятые доли ома.
Как я понимаю низкое сопротивление между пластинами заводских статоров совсем не означает их плохого качества, просто там пластины объединены выштамповками в правильно выбранных местах. В моем статоре между соседними пластинами много точек контакта в произвольных местах с высоким сопротивлением одной и низким общим сопротивлением, что мне не нравится.  Хотя не думаю что потери на таком сопротивлении будут серьезными, напряжение же невысокое.

[emf2010]

Нужно стали 100 кг 0.35 мм, долго не могу найти в России. Спасибо за инфу про promexcut. Сделаю запрос.
Был вопрос про качество и чем резать сердечник.
Моторы себе режу не лазером, а на электроэрозионном станке. Точность выше. В России не мог найти кто лазером режет небольшие моторы хорошо.
На выставке в Германии общался с этой конторой laser cut ag http://www.lcd-lasercut.ch/
Они специализируются на мелкосерийном производстве двигателей или опытные образцы. Делают все на лазере. В руках держал сердечники их – все очень качественно. Но конечно надо проверять их в деле и смотреть точность, какая по факту будет.
У laser cut ag стали всякой много в наличии, продают маленькими партиями. В том числе и 0.35 мм. Но думаю, что будет большой геморрой с доставкой в Россию. Может быть кому то информация понадобиться

[alexpv]

Большой процент брака в моем заказе обусловлен, как мне кажется качеством работы оператора. Смещения внутреннего реза можно было избежать его первоочередной резкой, и только затем резка наружного контура. Да и большое количество вмятин, это тоже культура производства. К качеству собственно реза у меня претензий вообще нет, оно выше моих ожиданий. Планировал если пластин не хватит накатать претензию, в договоре были отражены точность и прочие допуски, но раз хватило (в притык) решил этого не делать.

[Gostya]

День добрый! Есть подвижки?)

[alexpv]

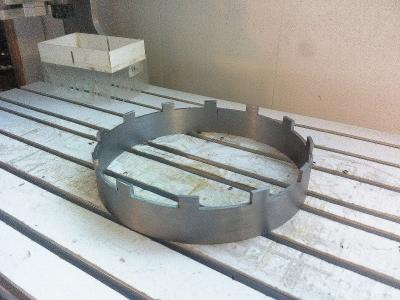

Привет! процесс идет , возникли проблемы с изготовлением диска ротора (большая погрешность), пришлось чинить ЧПУ, долго ждал запчасти.






Зато из не прошедшего контроль диска сделал на работу часы с боем
https://www.youtube.com/watch?v=iF6KkxBEUBc
