Сварочник SUNKKO 709A

[vzhik777]

Всем привет.
Нигде толком не вижу инфы про SUNKKO 709A.
Все какими то отрывками, кусками. Часто просто догадками.
Но народ такой вроде покупает, вроде пользуется.
О том, что внутри описали еще в 2016 годике https://youtu.be/R-NLhKiFvkw

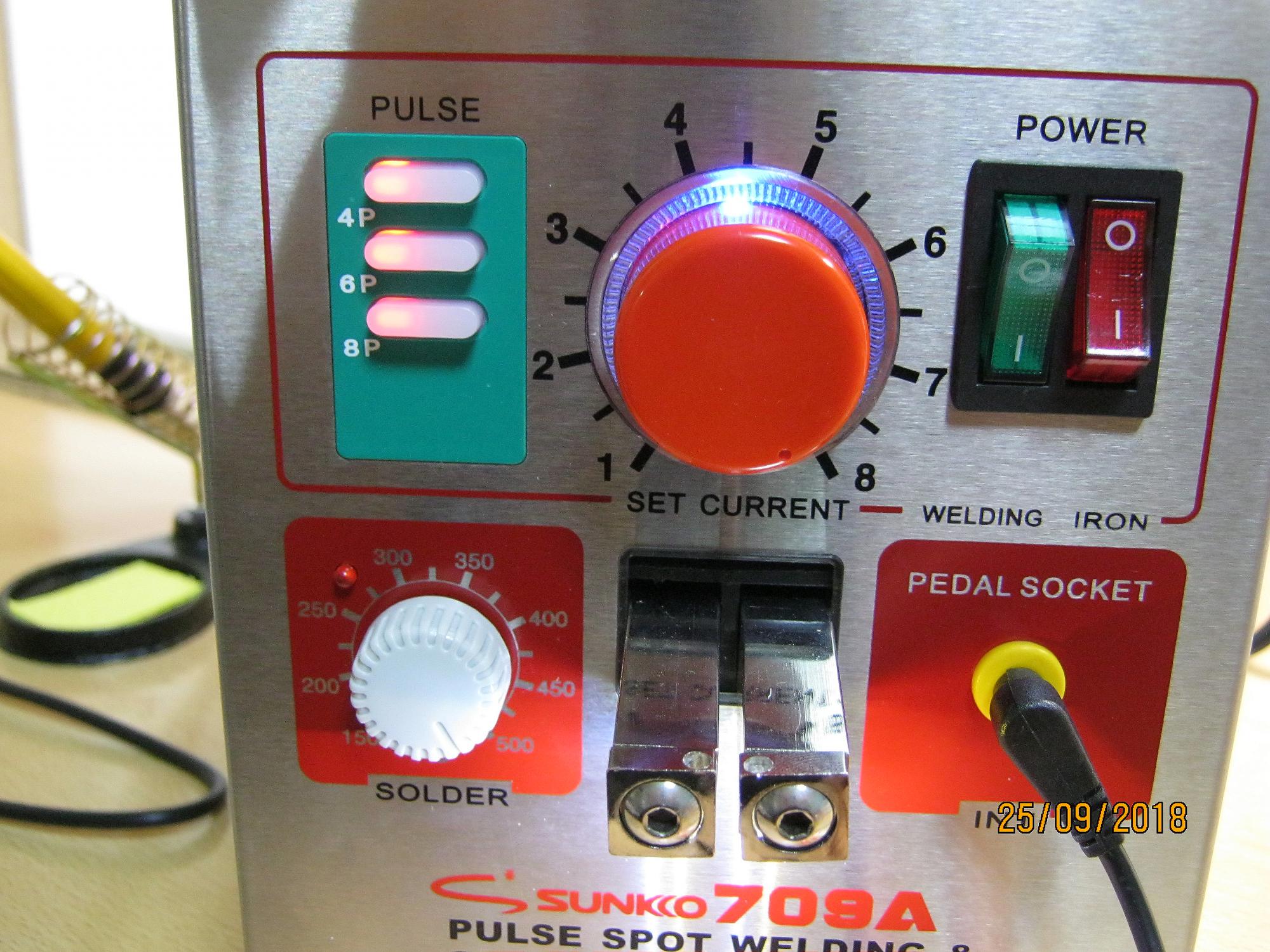

В итого купил такую штуковину и...


















Пользуюсь выносными электродами. Ради них эта модель и выбиралась.

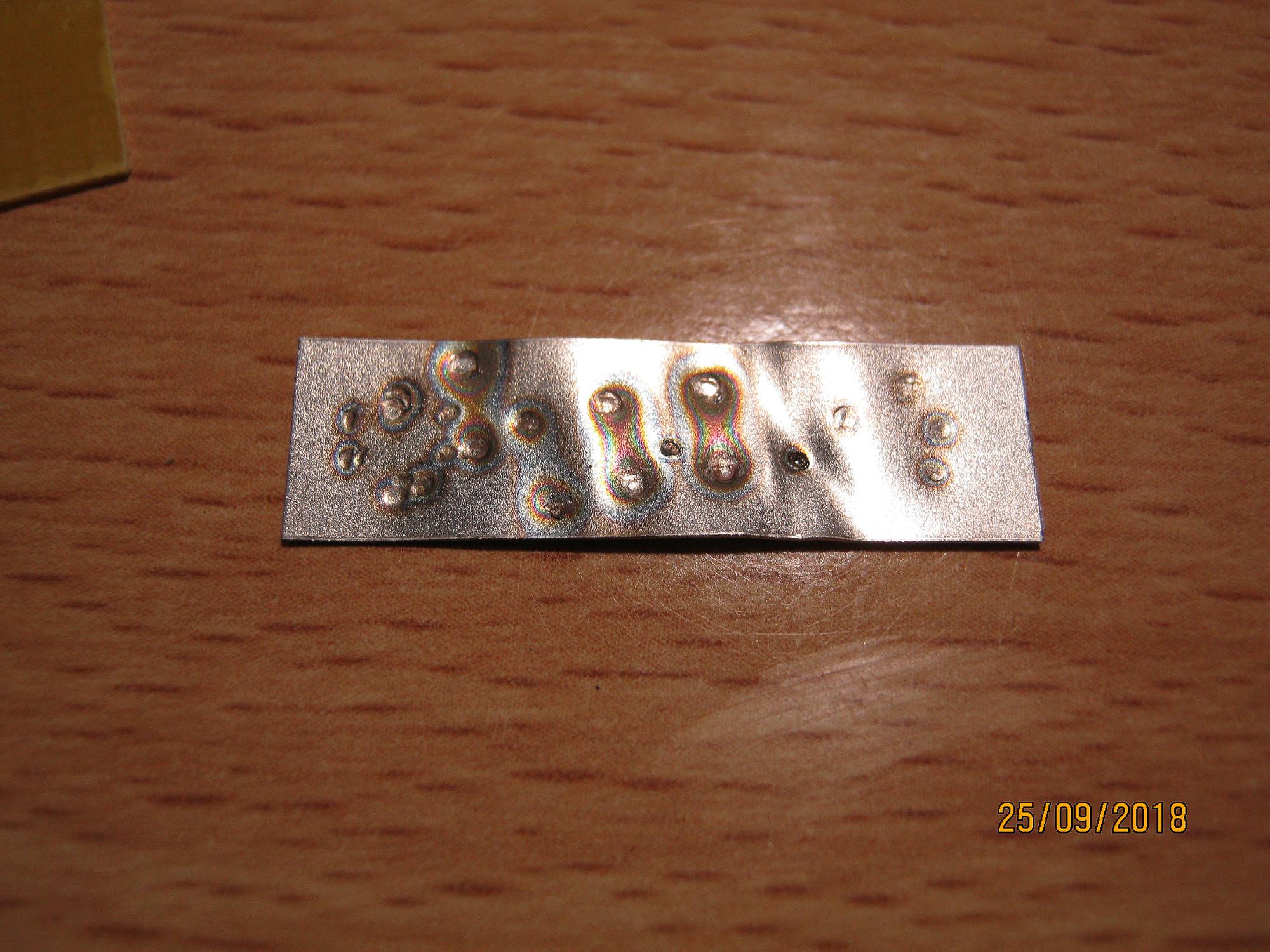

Но почему так? Лента горит, вмятины остаются, а ниче толком не приваривается.
Лента разная пробовалась, настройки тоже. Сила прижатия тоже.
Прилипает слегка и все. Иногда и вовсе только воронки и тут же отлетает.

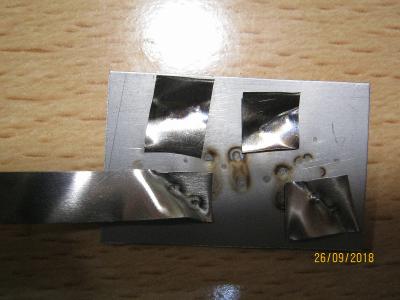

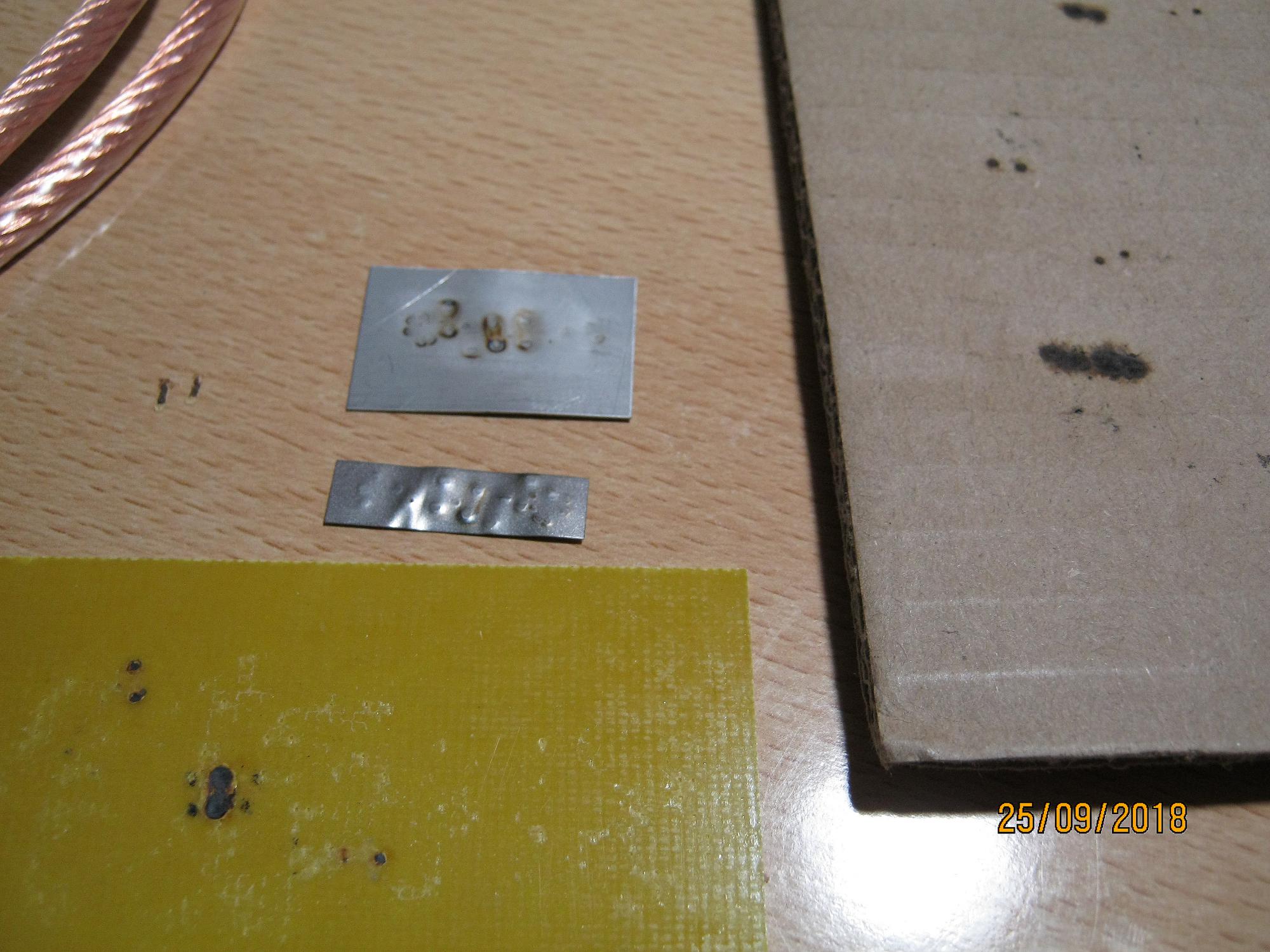

Приложенный образец, который шел в комплекте со сварочником, тоже лишь прихвачен был.
Че ему надо?..
Если брак - как до ума довести?

[LEE4ER]

Если брак - как до ума довести?

либо варить  ленту не толще 0,1мм, либо точно отказываться от родных щупов или заменять провод у них - может поможет для сварки 0,15мм
еще уверен поможет замена транса.

[vzhik777]

Провода полбеды. А на какой транс и контроллер не сгорит?
Ленты тоньше 0.1 не нашлось. Тоже думал от 0.05 поискать и попробовать.
Мне бы 0.1 осилить хотя бы. Он и эту то не берет.

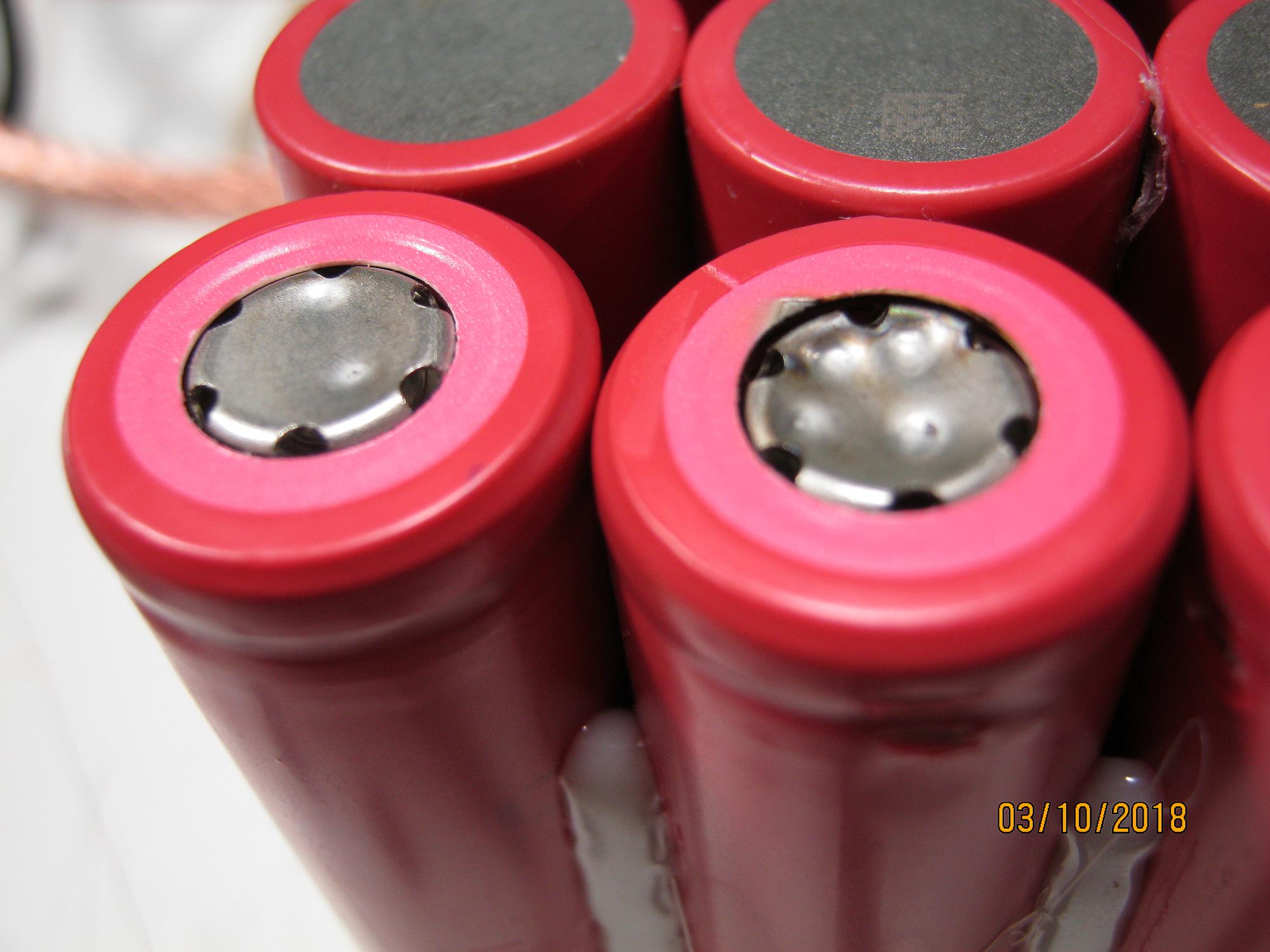

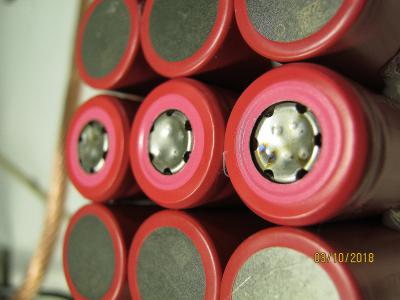

От чего такие вмятины получаются? Плюсовые вон вообще вогнуло.
Батарейки кстати греет будь здоров. Даже при пайке паяльником так нагреть не получалось.

[Филя]

На фото это выносными электродами варить вы пытались?
А те что с передней панели пробовали?
Длительность импульса по-моему большая. И прижим меньше сделайте.

[dagest]

Аппараты этого типа хорошо работают с лентой 0.1мм.  Если лента толще, то стабильного результат трудно добиться. При 0.2мм уже вообще не варит, но правда это и в официальных ттх указано.

[vzhik777]

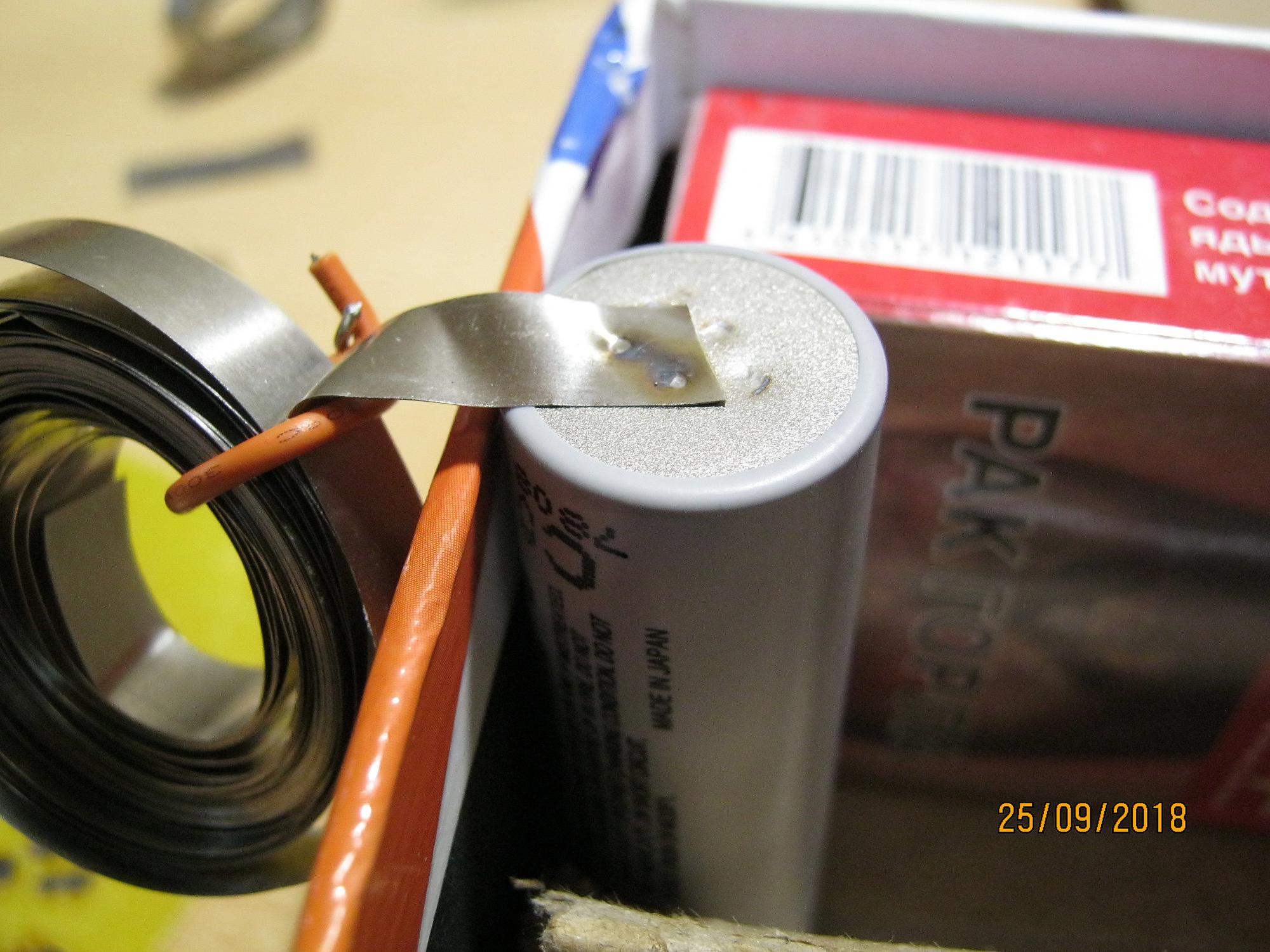

Это с выносными, лента 0.1. Прижим разный пробовал: либо не варит совсем, либо прилипает, но с ямами.
Длительность импульса по-моему большая. - а как ее регулировать? Там только сила тока и количество импульсов можно менять.
Со всем этим тоже поиграл.

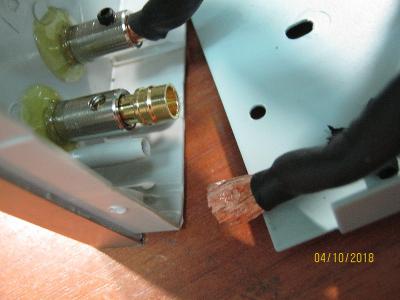

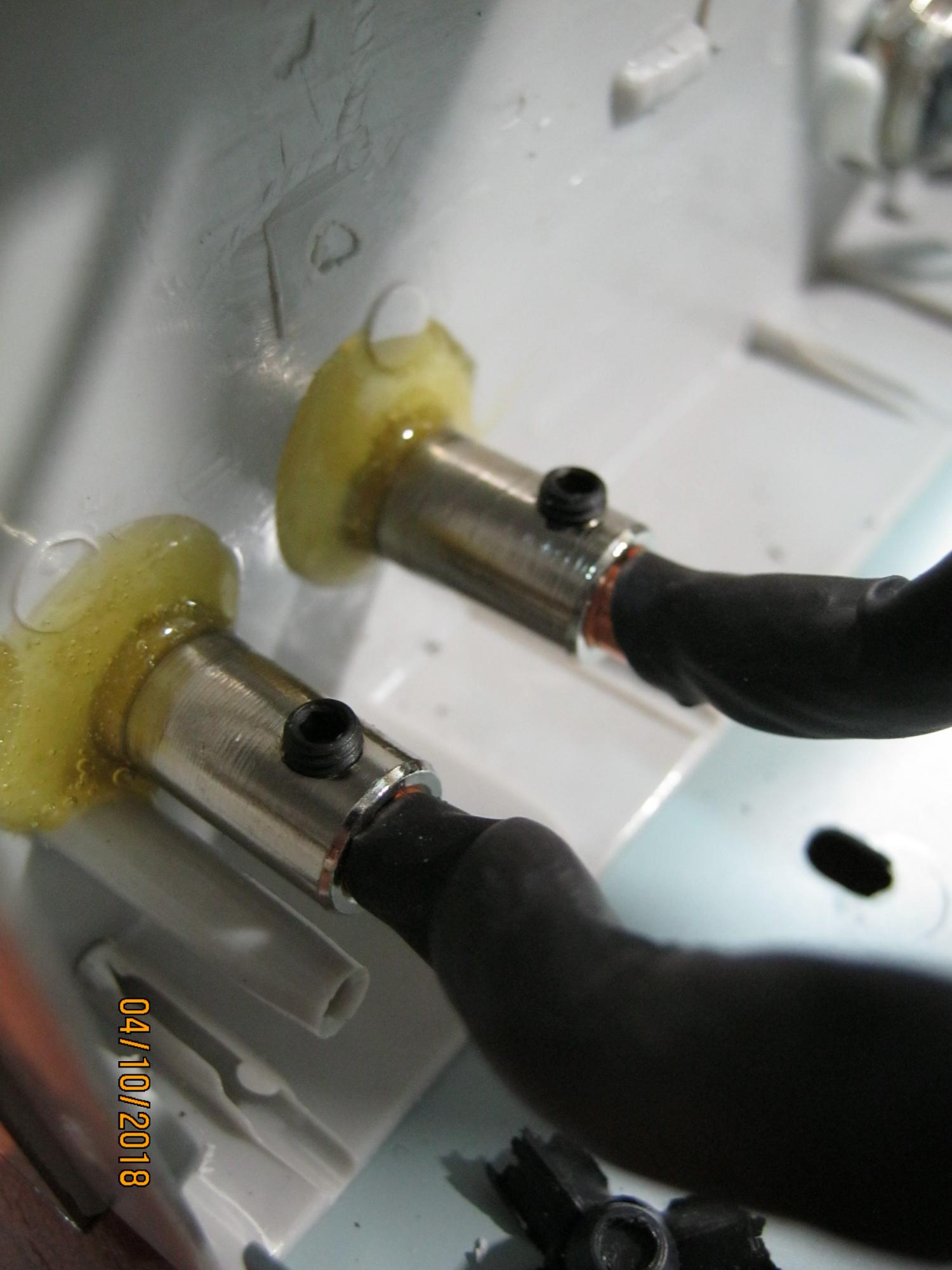

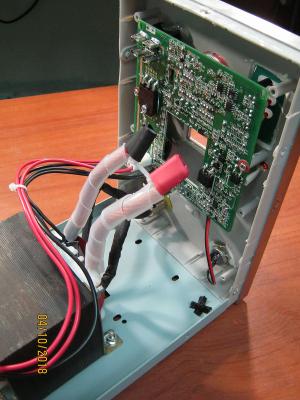

С электродами на передней панели нет. Я вообще всю эту железную конструкцию удалил.

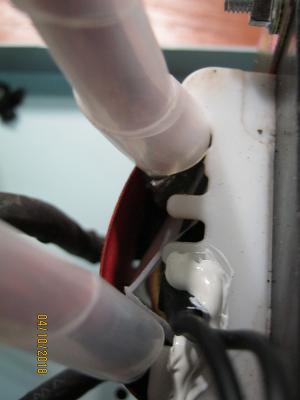

Также как в видео была слишком близко к плате и до кучи силовые провода упирались в ребра стойки. Могло перетереть.

Вот кстати тоже мучается: https://youtu.be/o8OW8lTYAtY

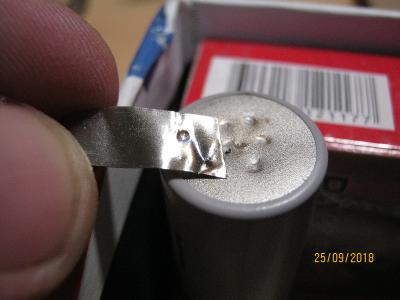

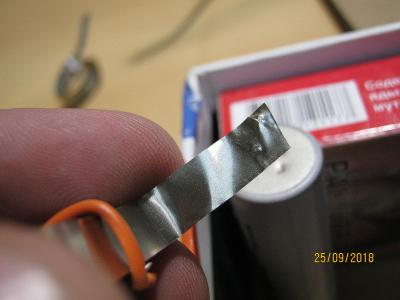

У меня в принципе 0.1 прилипшая тоже может батарейку поднять. Это не значит, что хорошо приварилась.
Ее чуть дернешь - отлетает.

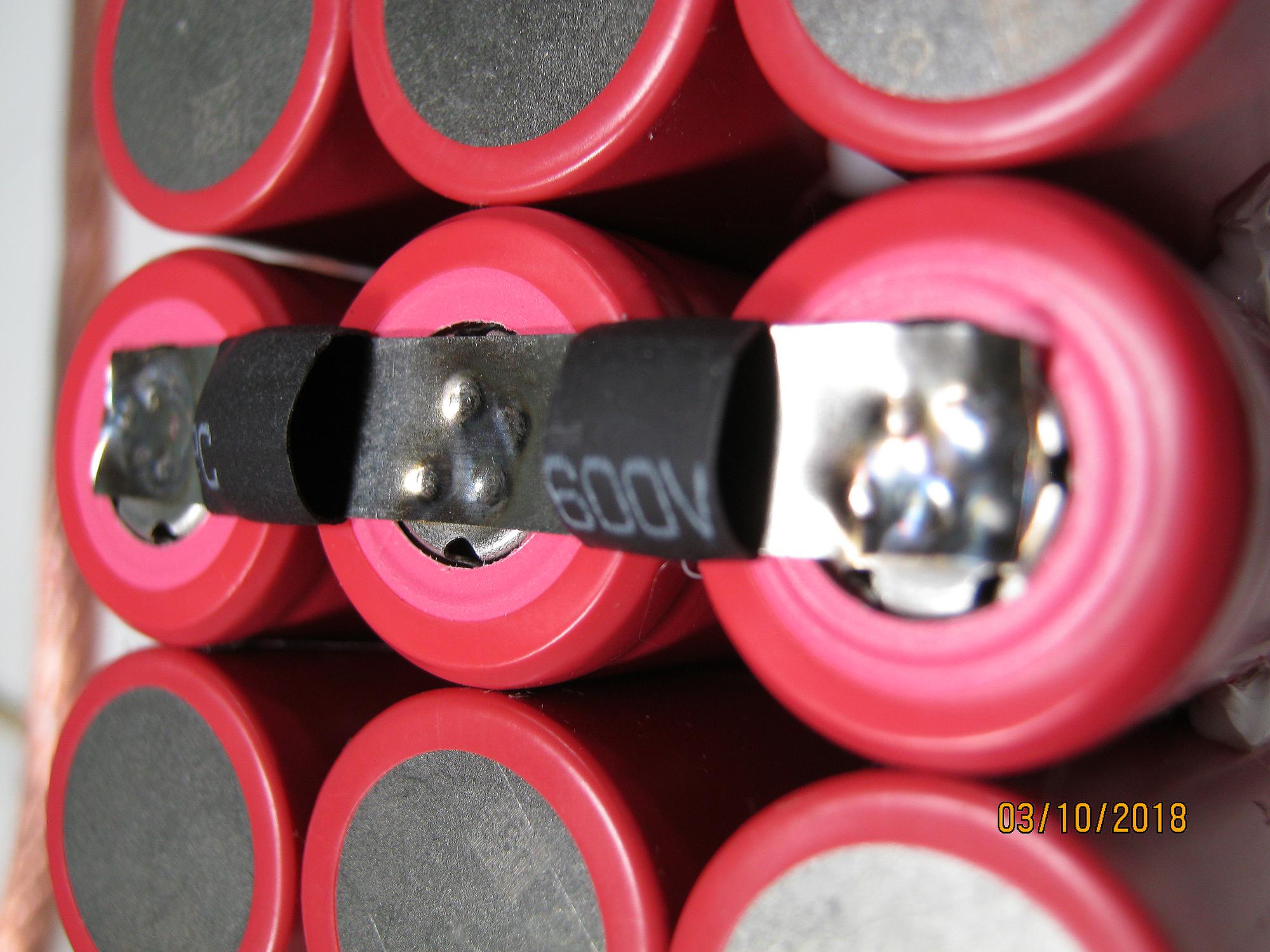

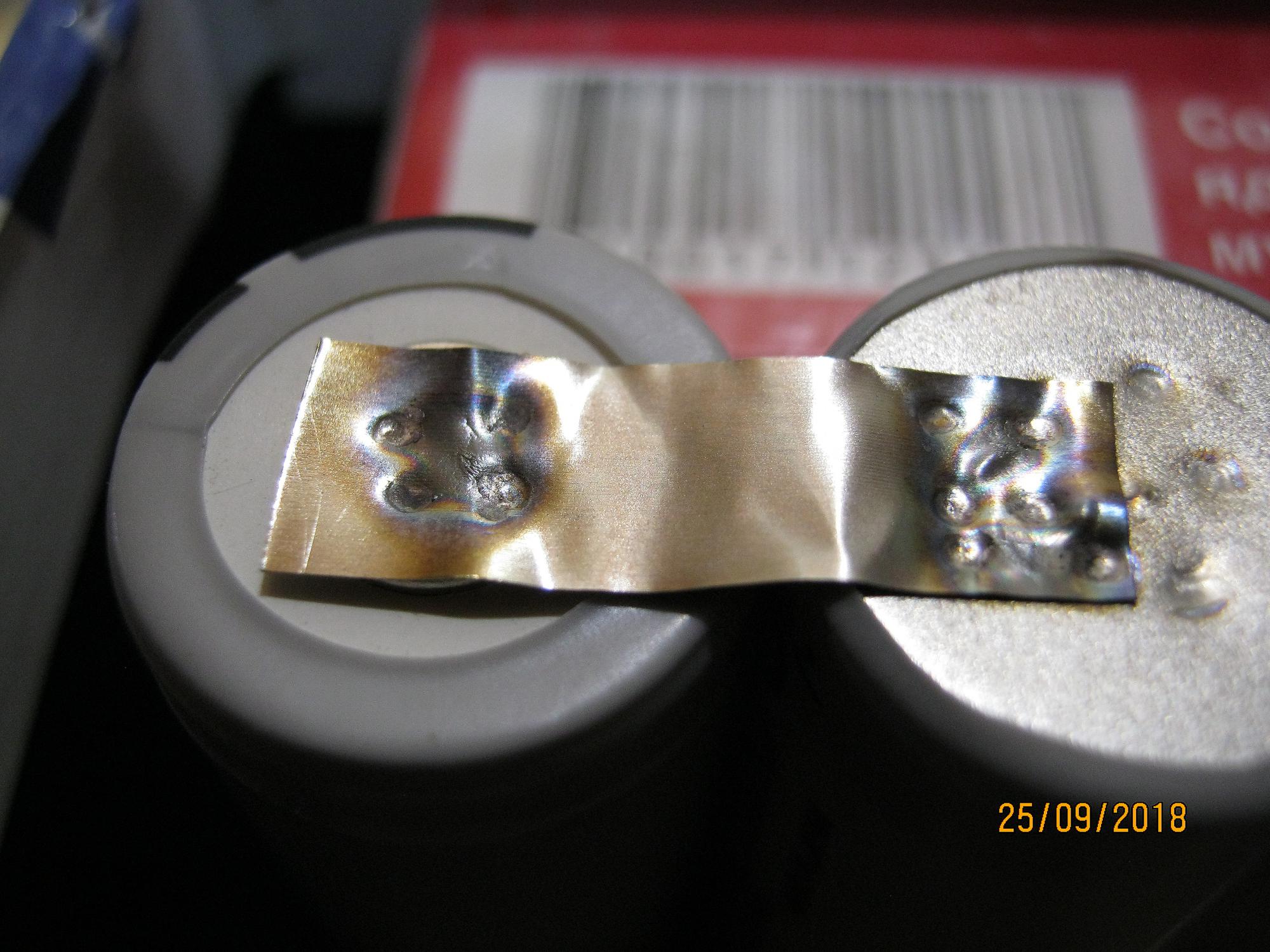

А должно вот так.

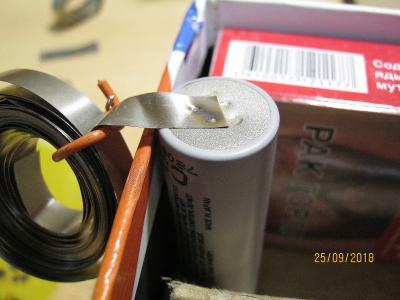

Если отрывается, то в местах сварки из ленты куски вырываясь на поверхности остаются.



Это самсунги из ноута. Лента 0.15.

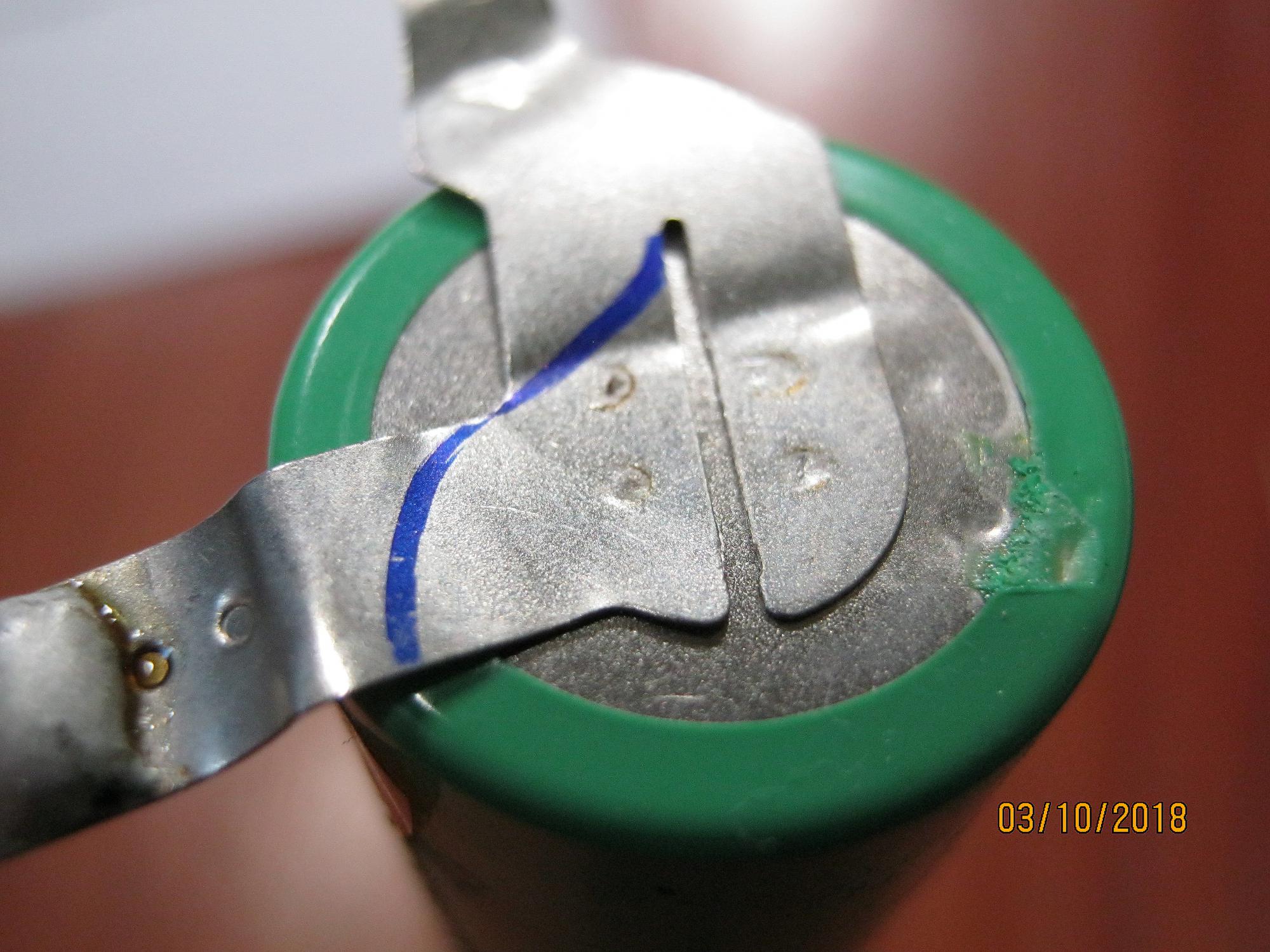

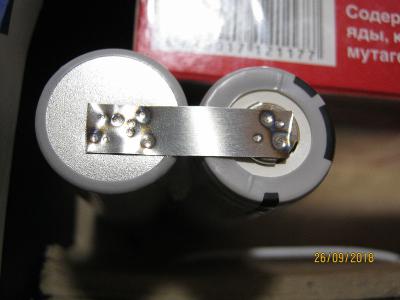

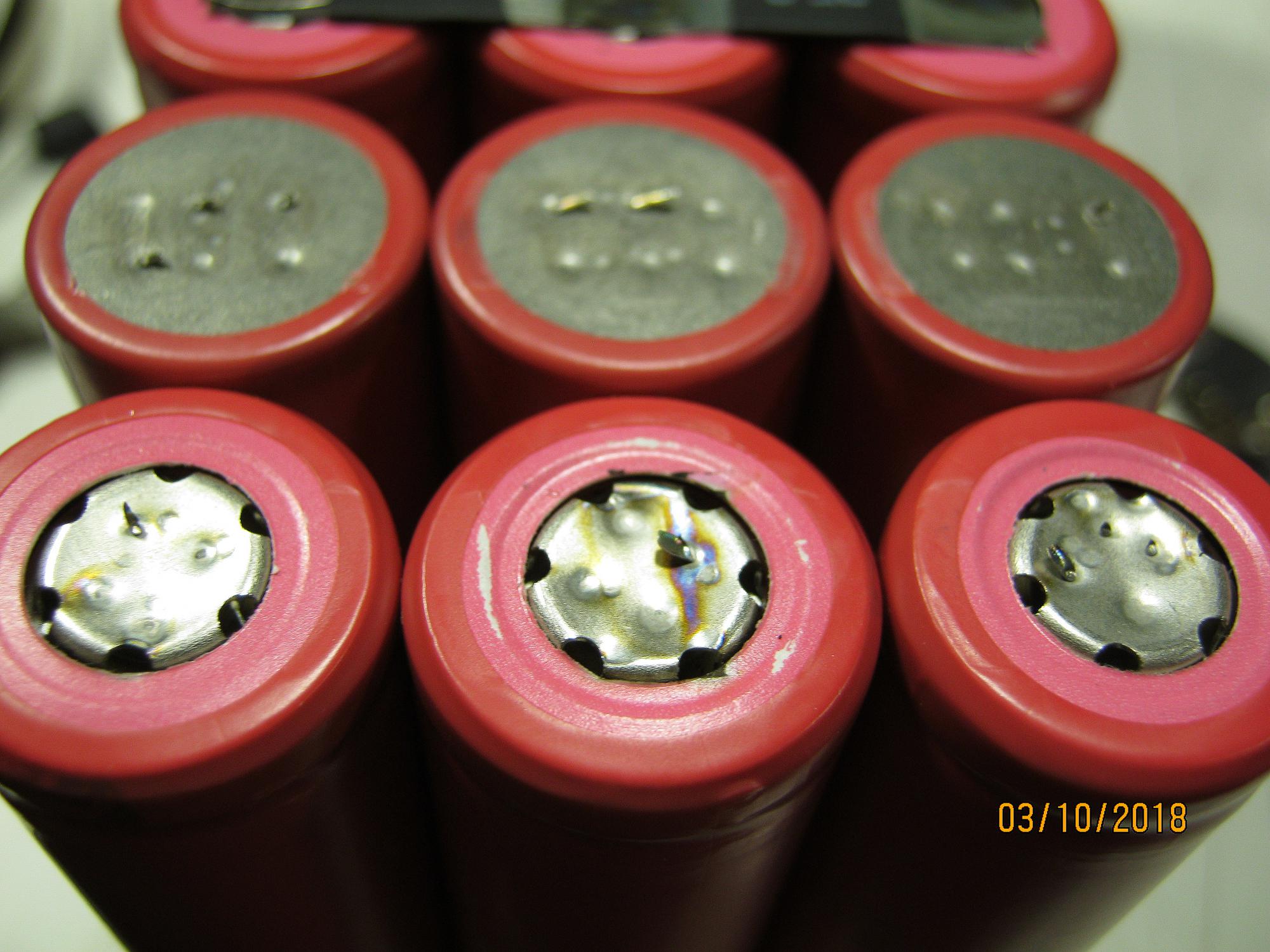

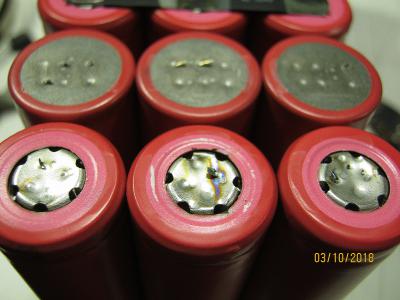

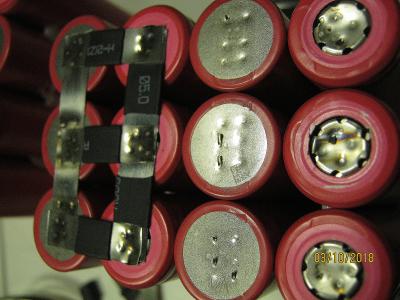

Вот на этом фото



у меня к минусовым вроде бы неплохо приварилось, но почему то лишь по 1 точке. Вторая просто прилипает.
Но плюсовые только разогреваются и аж проваливаются.

[drossel]

Импульс должен быть коротким и мощным, а у вас длиьельность большая вот ленту и жарит еше растояние между точками больше ныжно делать чтобы энергия шла через корпус аккумулятора,  а не ленту греть. У меня была проблема на выносных электродах не варила решил заменой трансформатора на помощнее от микроволновки.

[dagest]

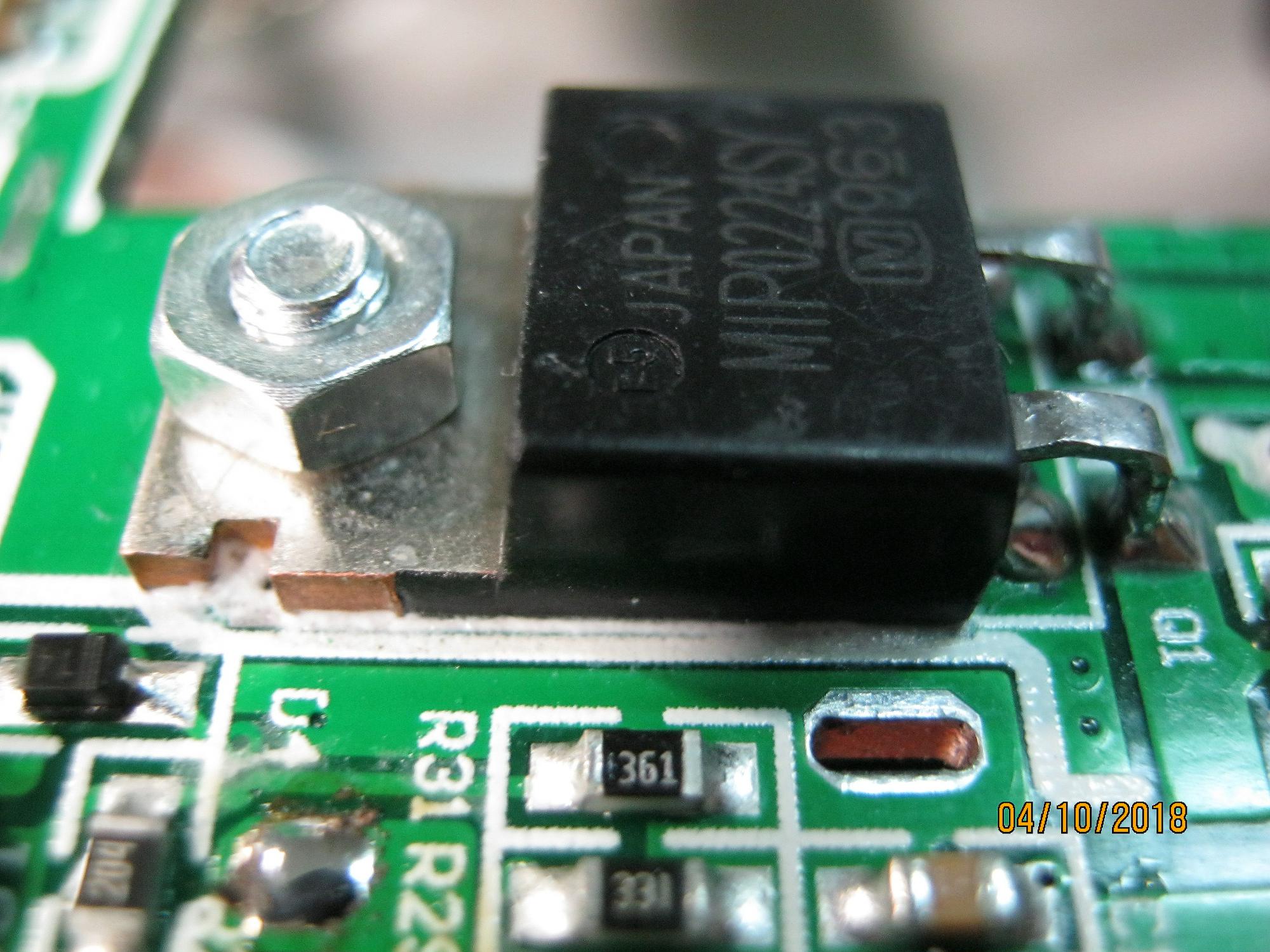

Проверь напряжение на выходе во время импульса. Мне, почему-то, кажется, что у тебя с платой управления что-то не так.  Может силовой ключ на силовую обмотку хандрит(плохо пропаян, потерял параметры и т.д.).  Да и силовые контакты электродов тоже проверить нужно.

[El_]

Вот и я тоже  подумывал взять сей аппарат . Решил  из АКБ  сделать https://electrotransport.ru/index.php?topic=56397.msg1455154#msg1455154   пока жду необходимые детальки  позже отпишусь .
Блин  - купить такой аппарат и потом еще что то менять и доделывать - не есть хорошо . Там есть регулировка тока или что то типа этого ? В тех.характеристках что они пишут какие ленты ?

Добавлено 04 Окт. 2018 в 08:48

Проверь напряжение на выходе во время импульса. Мне, почему-то, кажется, что у тебя с платой управления что-то не так.  Может силовой ключ на силовую обмотку хандрит(плохо пропаян, потерял параметры и т.д.).  Да и силовые контакты электродов тоже проверить нужно.

А может резистор какой подкрутить......

[vzhik777]

Про характеристики можно почитать у любого продавца. Вот первый попавшийся.

https://ru.aliexpress.com/item/SUNKKO-709A-High-Power-Battery-Power-Battery-Spot-Welder-with-welding-pen-110V-220V-Battery-welding/32458232559.html

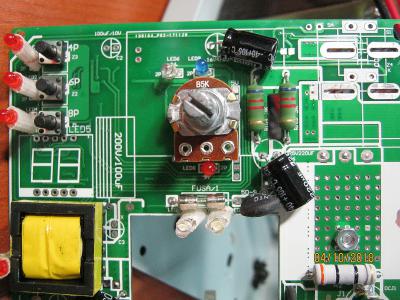

Про настройку импульсов - нет такой возможности. И никаких резисторов внутри не подкрутить.
Расстоянием электродов тоже игрался.

Про напряжение.. просто подключил к щупам и в холостую фигню какую то показывает. в положении 200m по постоянному току до 30 едениц. И всегда разные значения: то 4, то 10, то 15, то 30.. да еще и + с - путая отображает. То + то -.

[dagest]

И всегда разные значения: то 4, то 10, то 15, то 30.. да еще и + с - путая отображает. То + то -.

Так на щупах должно быть переменное напряжение. Никаких плюсов и минусов.

[vzhik777]

Переменным показывает 00,1-00,3. все те же милливольты.

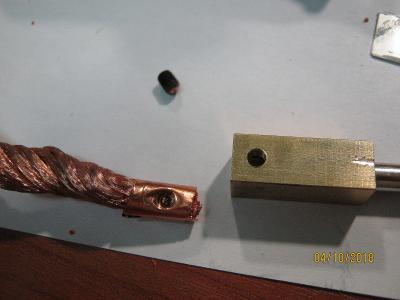

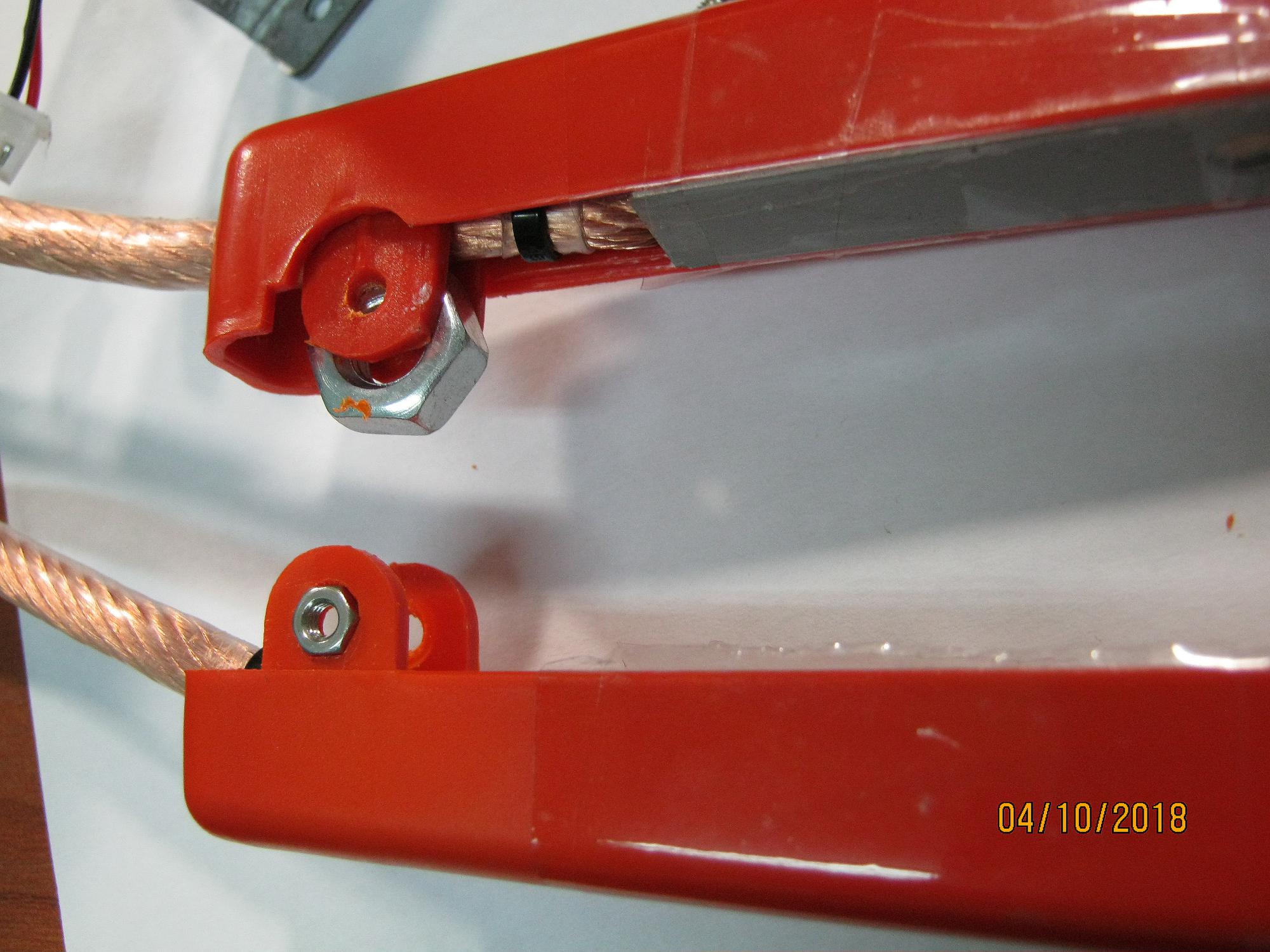

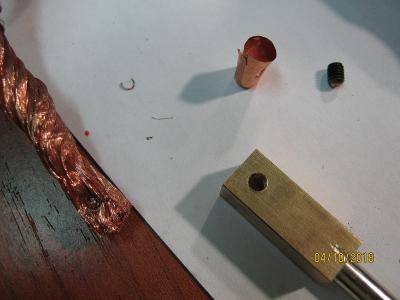

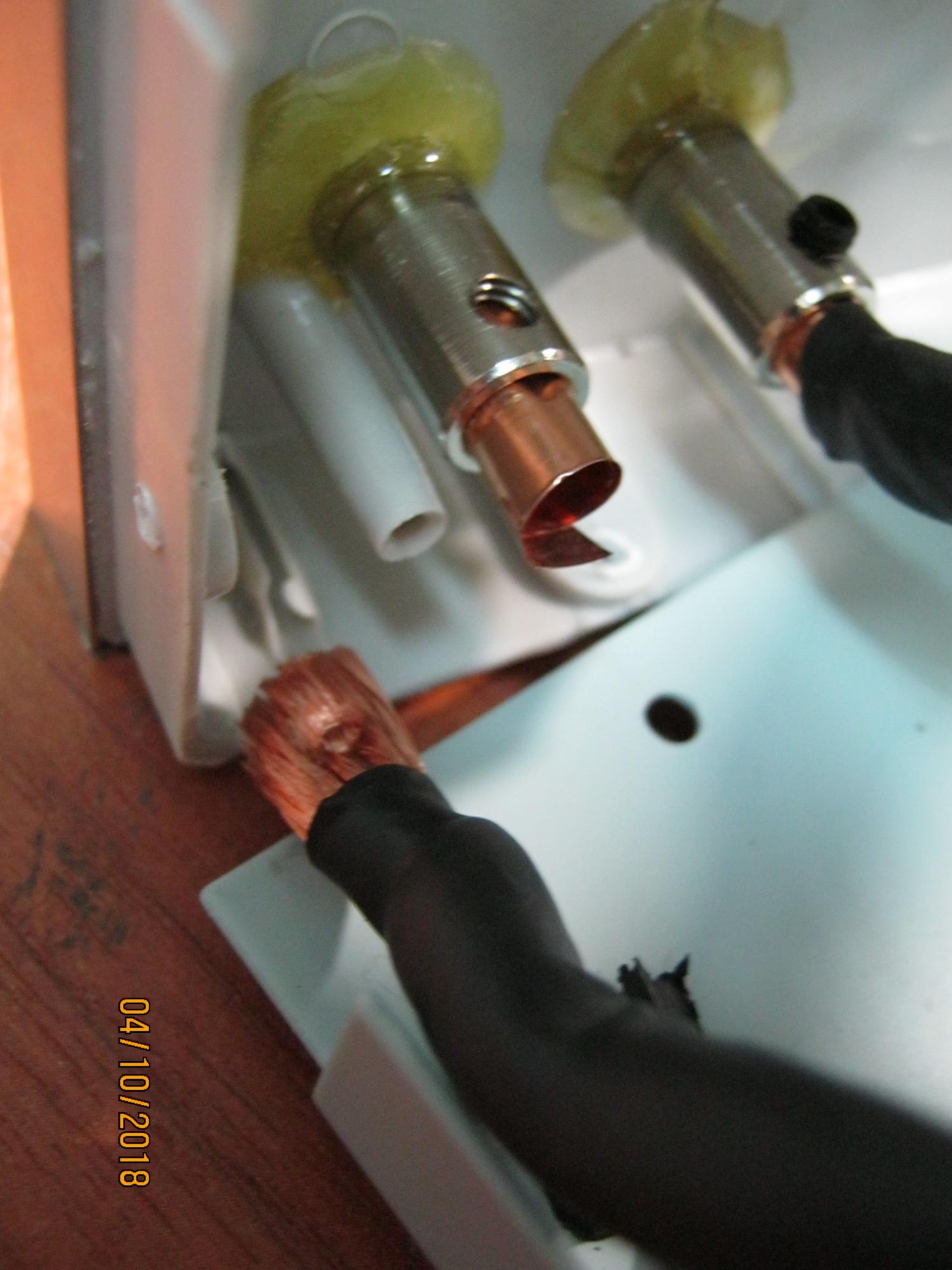

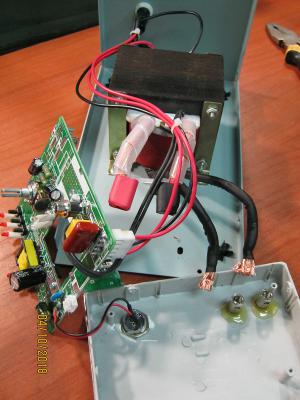

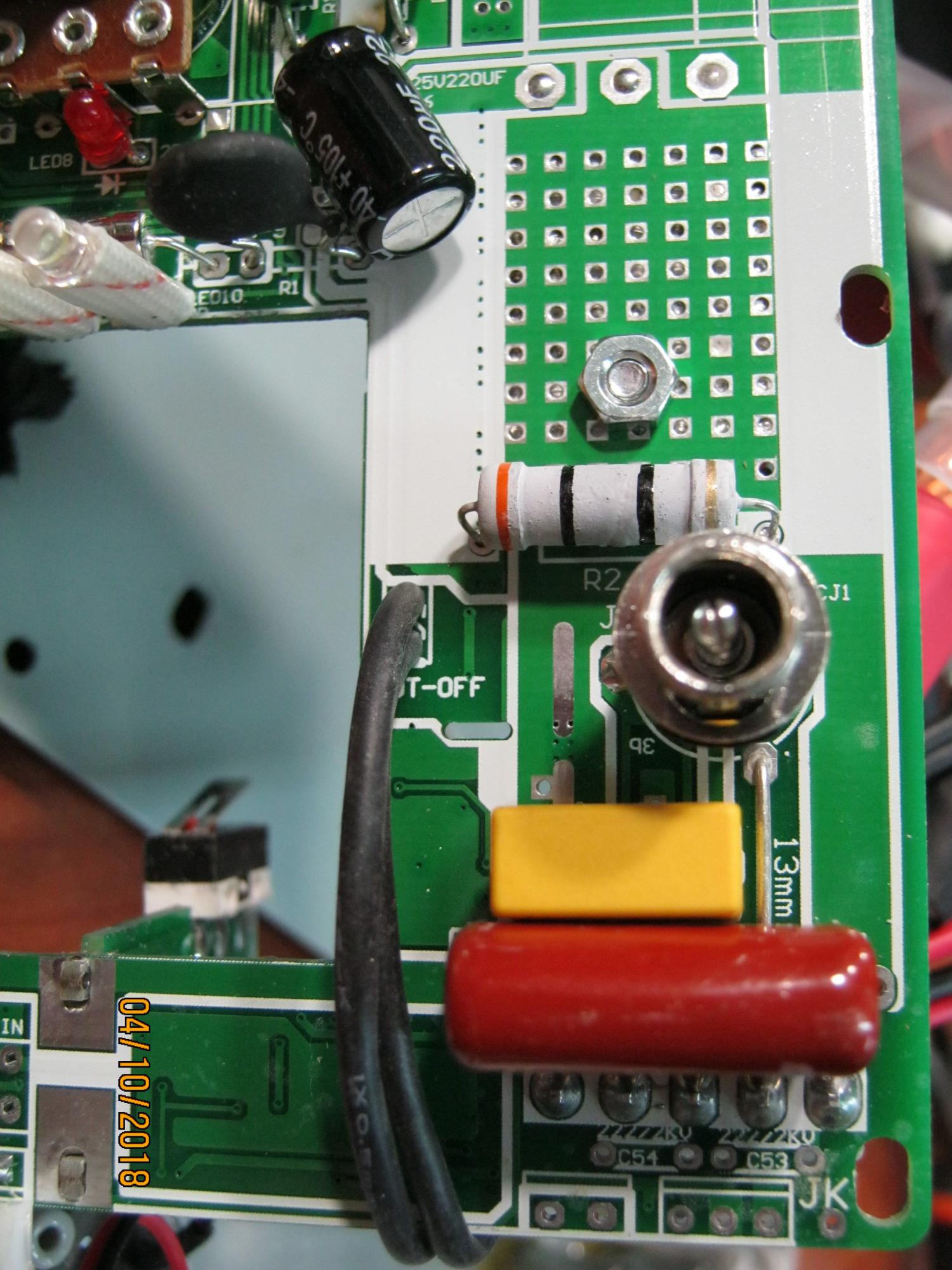

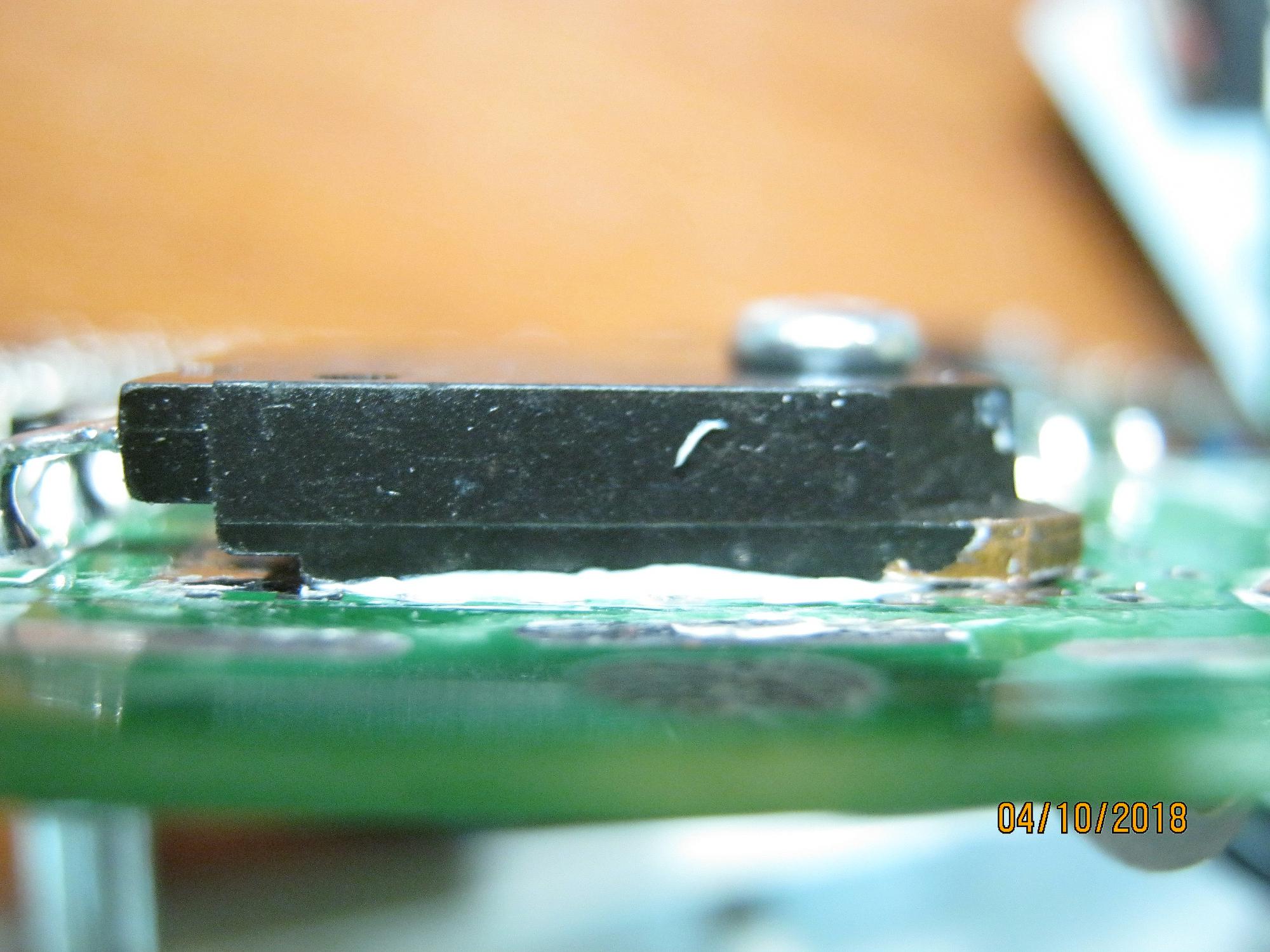

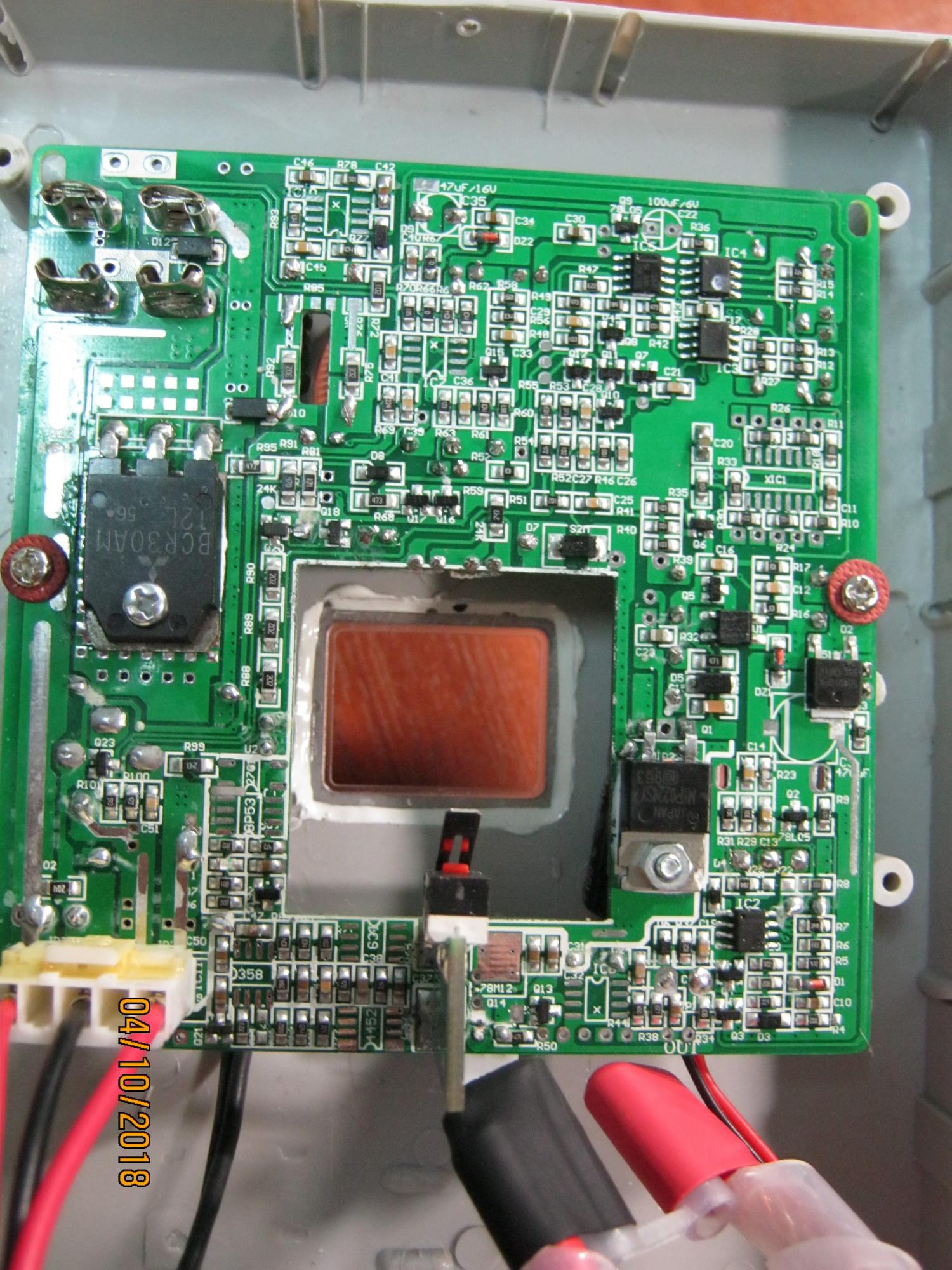

В общем разобрал я все. Где смогу провода припаяю в этих недосоединениях да еще с фольгой.
Или хотя бы норм в разъемы вставлю (есть какие то, подходят по размерам).

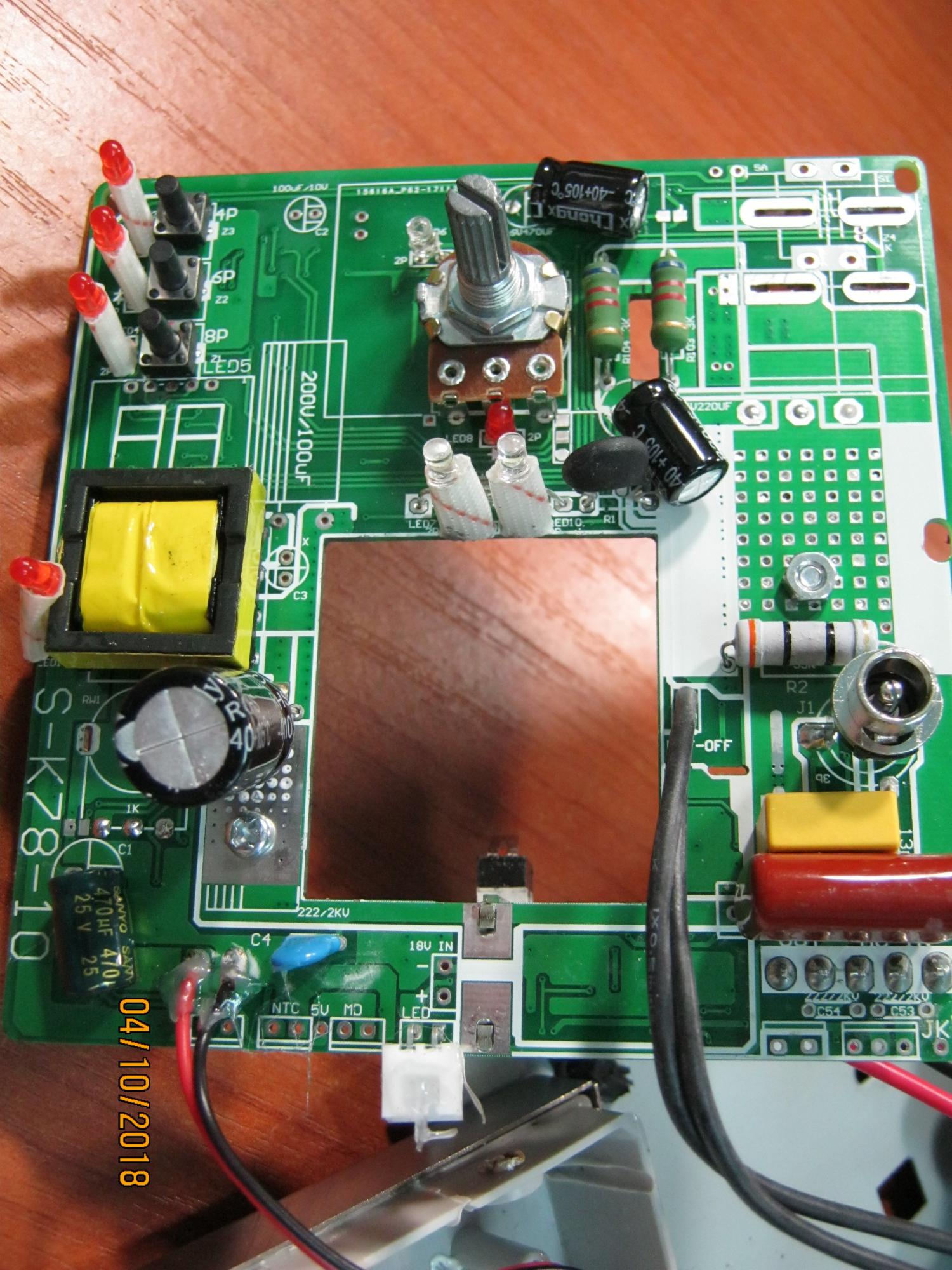

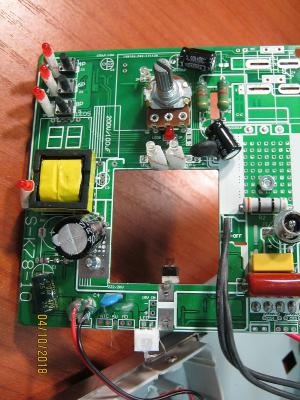

По мозгам не понимаю, где там че то допилить можно.

[Филя]

Переменным показывает 00,1-00,3. все те же милливольты

Это наводки. Напряжение нужно замерить во время импульса. (Это лучше осциллографом делать.)
Или включить трансформатор напрямую в сеть и тестером замерить.
Мозги не стоит трогать. Только если на 100% не будете уверены, что это они виноваты.
Проверьте/пропаяйте все соединения, может это что-то даст.

[vzhik777]

Осцилографа нет  А пропаять - да.. по сути вообще напрямую сейчас думаю щупы к проводам от трансформатора припаять, а то много лишних соединении.

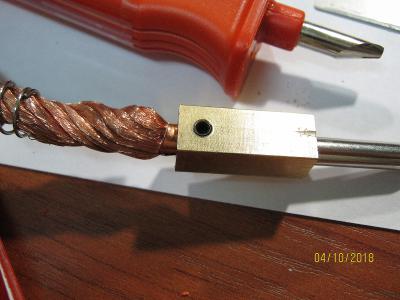

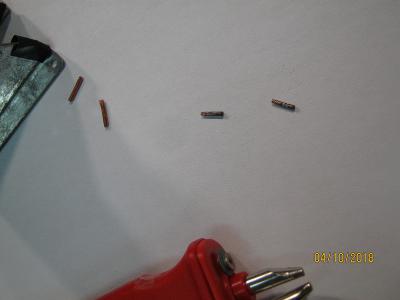

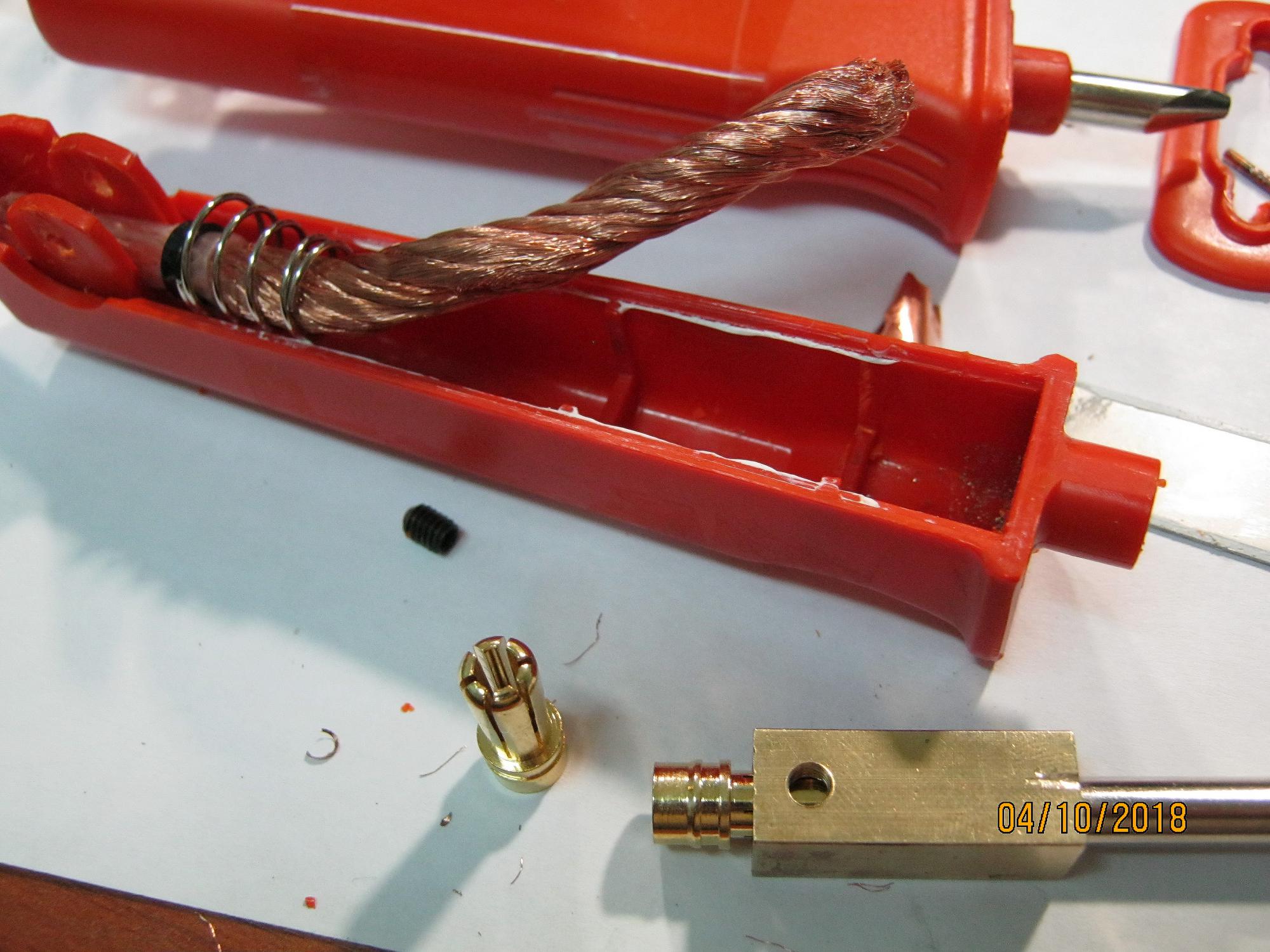

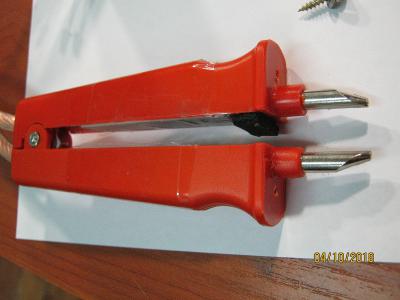

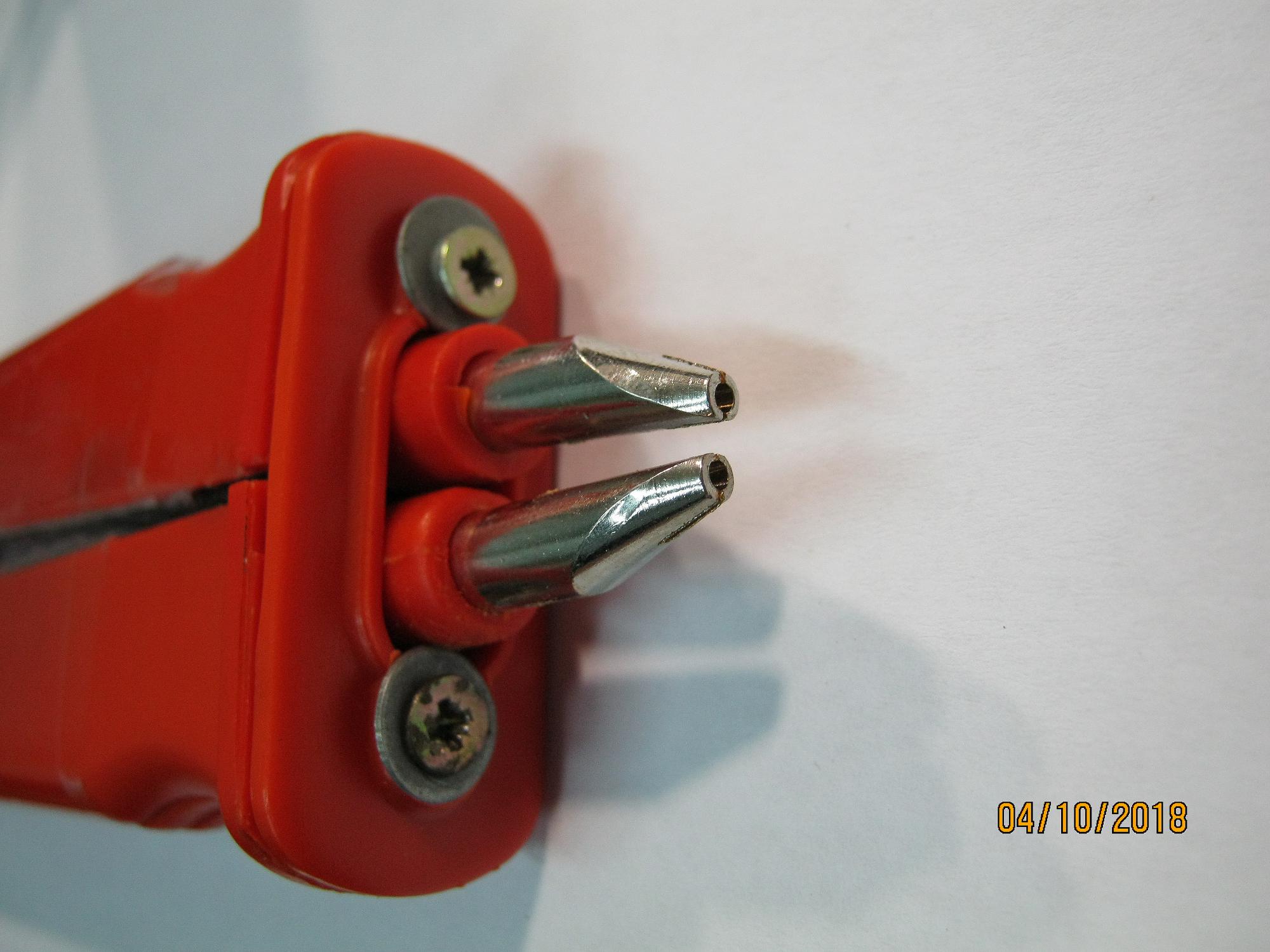

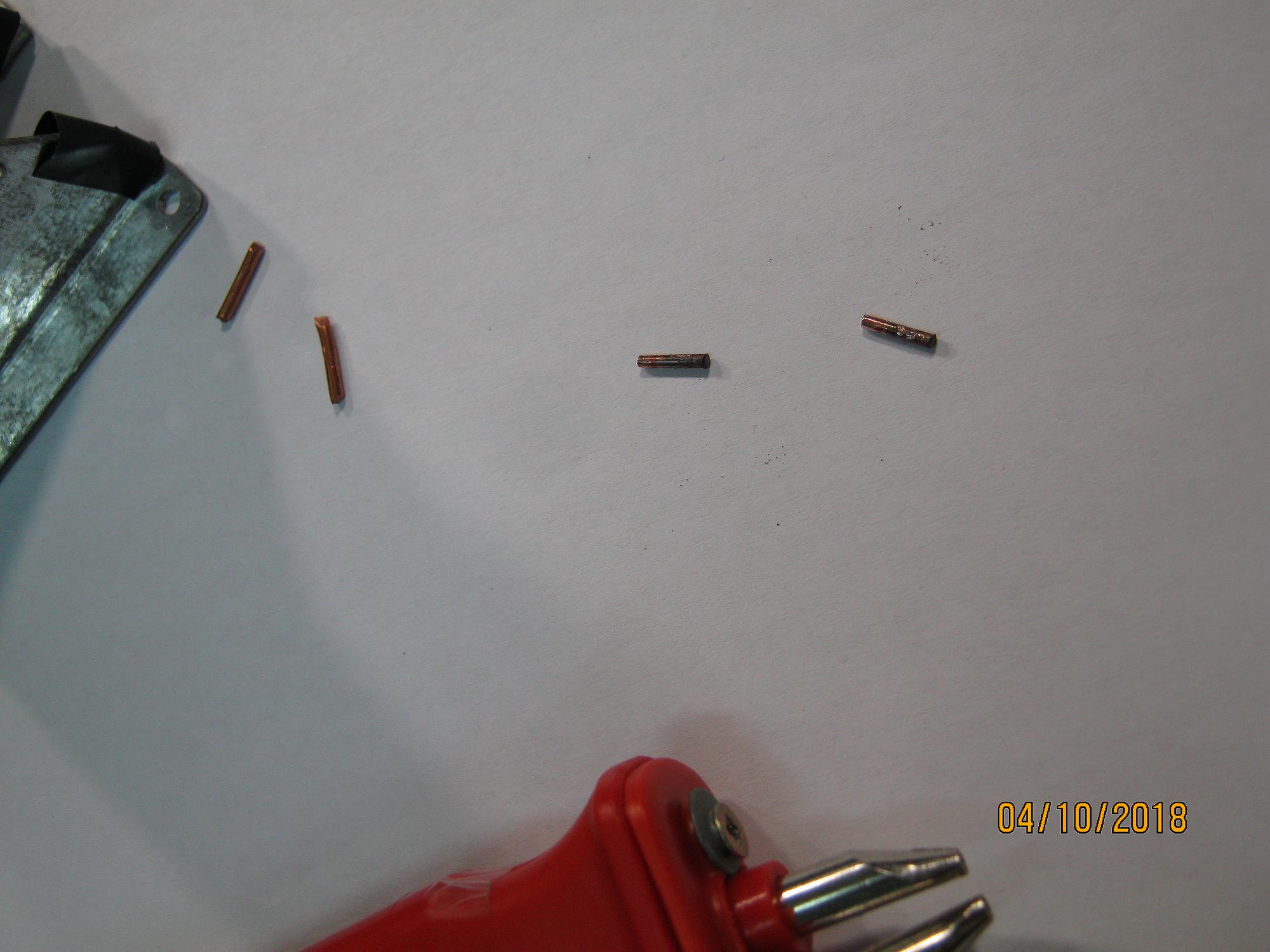

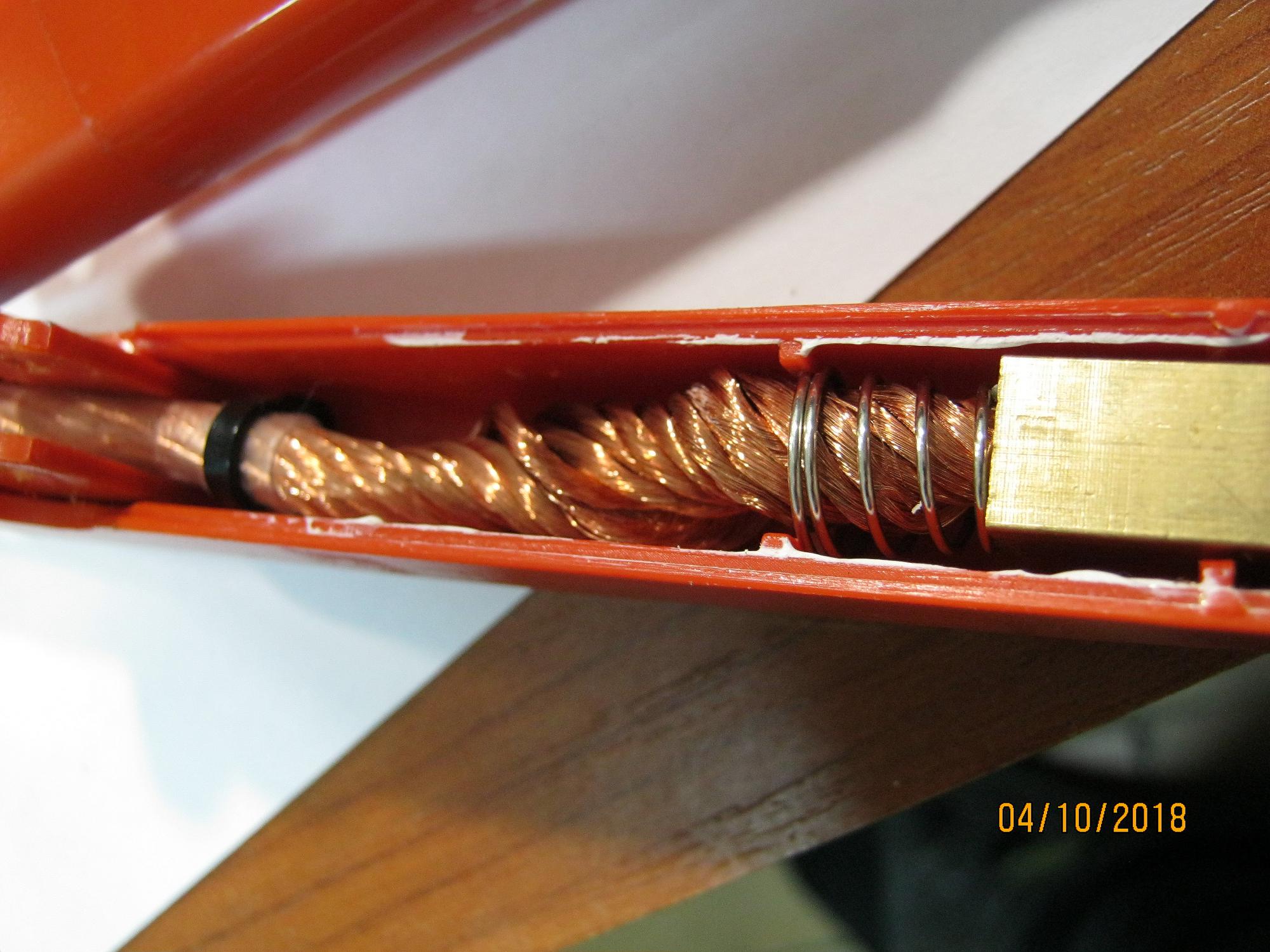

Но больше всего волнует как норм электроды крепить. Вставляются 1,5 мм просто вплотную. У меня есть провод, но он 1,75 мм.

[Филя]

Самое главное забыл: какое напряжение у вас в розетке?
Оно не занижено часом?

[vzhik777]

У меня через стабилизатор 2кВт запитанный стол есть. Сначала на нем мучал, ничем не отличается от обычной розетки, в которой сейчас показывает 232 вольта входное (на стабилизаторе)

[Филя]

И последнее: проверьте соединения/разъемы/провода в первичной части силового трансформатора.
Все контакты тоесть.

[vzhik777]

Уже отвечал - буду припаивать все напрямую без всяких недосоединении.
