Электро МОПЕД (Самокат) на раме мопеда РИГА-22

[DesertEagle]

Вот подтверждение из приложения к тестеру акб с графиками разряда:



Отсюда - следующий вывод.

Что правильное измерение - только четырёхпроводное !!!
Реальная ёмкость АКБ по факту  5330 mAH  и она зачастую выше заявленной 4900 mAH из пасспортка к АКБ , что хорошо.

А сейчас я покажу почему измерять надо именно так и никак иначе.

Во время разряда я взял мультиметр и начал измерять напряжение на клеммах.

------------------------------------------------------------------------------------------------

Измерение 1-е -  на клеммах на которых происходит разряд АКБ:



Мы видим напряжение 2,86 V.

------------------------------------------------------------------------------------------------
Измерение 2-е -  на клеммах на которых происходит снятие данных о напряжении АКБ:



Мы видим уже напряжение 3,13 V.

-----------------------------------------------------------------------------------------------

Какой из этого вывод ? Казалось бы контакты подключены почти в одну точку. Как и при двухпроводном измерении. Но разница(правильного) четырёхконтактного измерения просто колоссальна.
Происходит это из-за того, что на силовых разрядных клеммах напряжение проседает больше и данные снятые с этих же клемм - будут не точные.

Опять же для понимания в первом случае я снимаю данные мультиметром с одних клемм:


Во втором случае я снимаю данные мультиметром с других клемм:




В общем есть над чем подумать. Поразмыслить ...
Если заинтересовал - обсуждаем )

[edw123]

Реальная ёмкость АКБ по факту  5330 mAH  и она зачастую выше заявленной 4900 mAH из пасспортка к АКБ , что хорошо.

2А - маловат ток. Измерьте на 1С, для сравнения.

[sdenis2017]

[user]edw123[/user], при 1С там выйдет меньше номинальной заявленой ёмкости

[edw123]

[user]edw123[/user], при 1С там выйдет меньше номинальной заявленой ёмкости

Ясное дело. Интересно на сколько меньше.

[Татос]

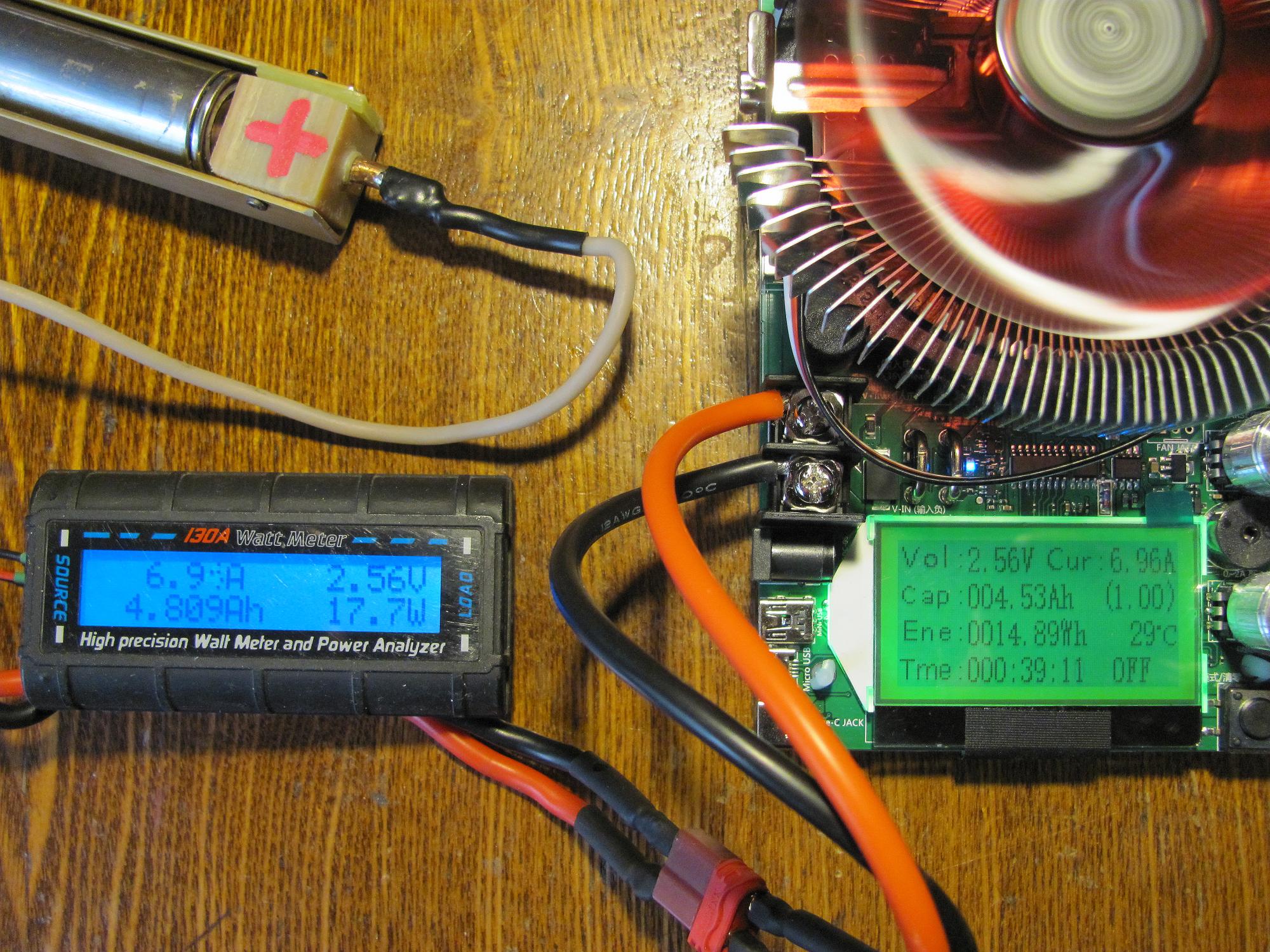

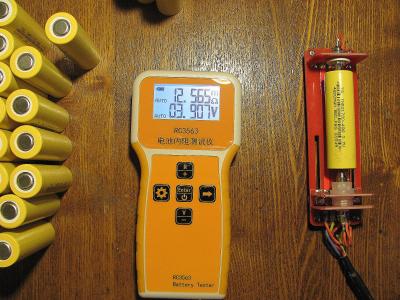

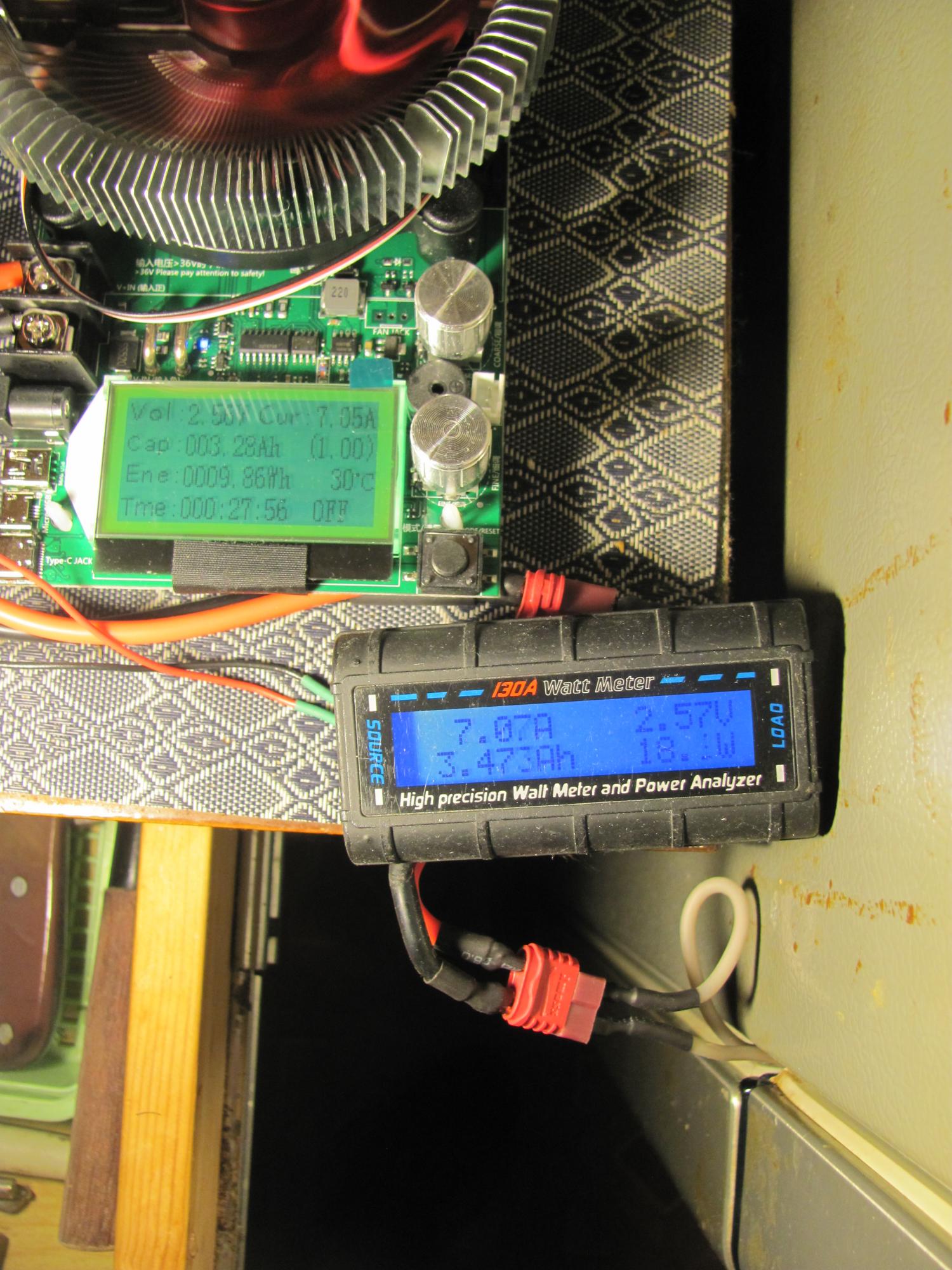

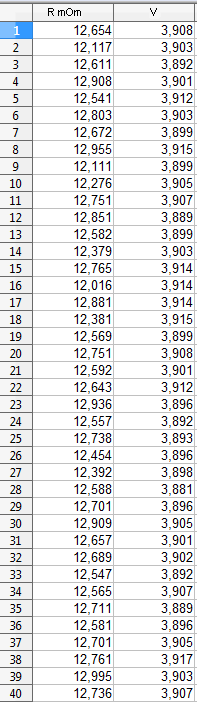

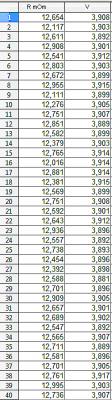

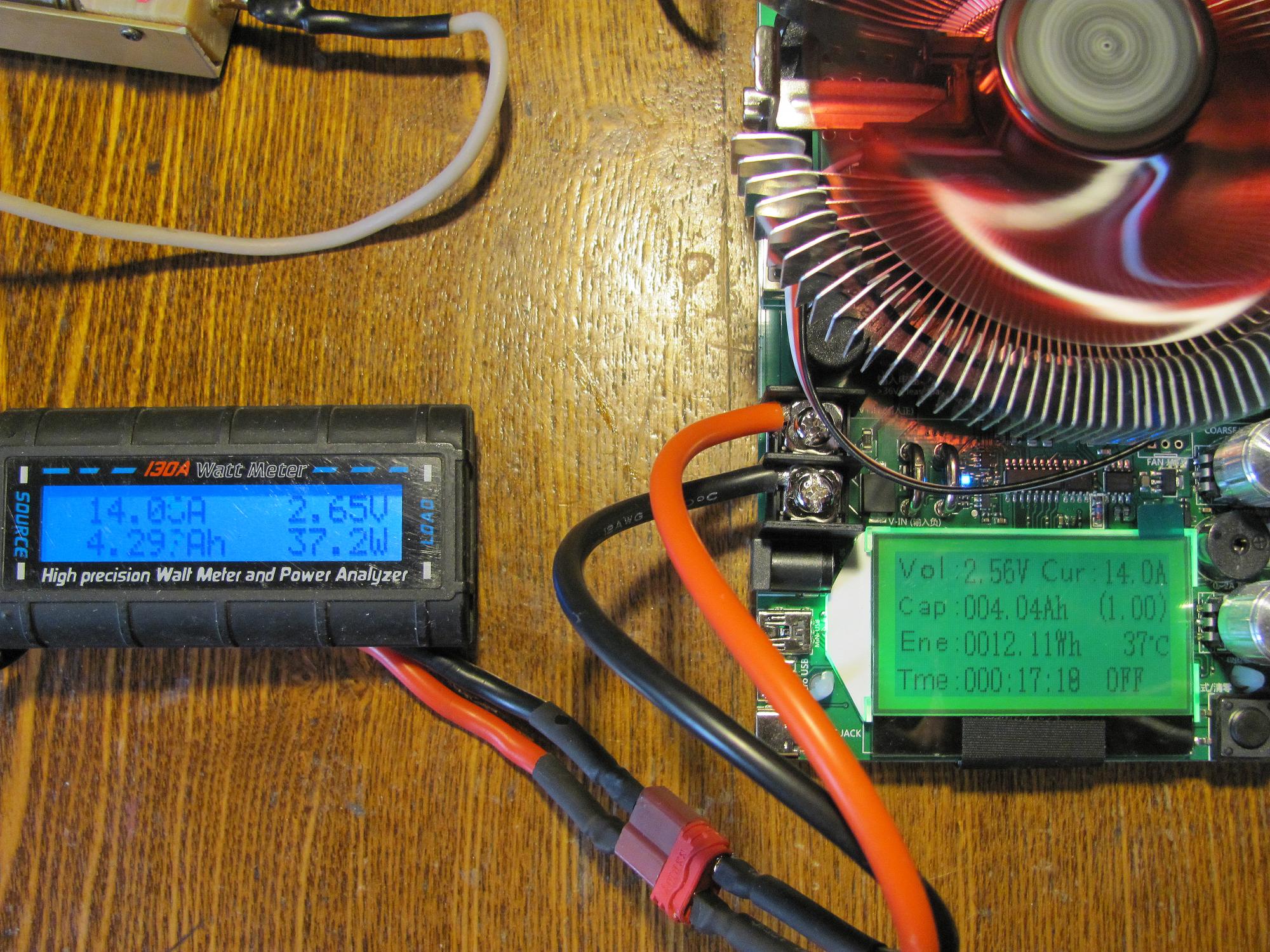

[user]DesertEagle[/user], это четырёхточечное соединение нужно только для измерения внутреннего сопротивления. Я сам эти элементы мучил пару лет назад. Мне понравилась цена, теперь третью батарею на них собираю. Насколько я понял, в новых элементах введены консервирующие добавки и полная ёмкость начинается после второго цикла заряд-разряд. Выдают заявленную ёмкость при разряде током до 7 ампер. Испытывал током до 14 ампер, ёмкость неплохая, но элементы лихо греются. Оптимально по температуре и ёмкости получилась разрядка током до 5-6 ампер. В таблице напряжение и сопротивление без зарядки, как пришли. На фото электронная нагрузка ещё не откалибрована, правильные показания на ваттметре. На одном из фото элемент в холодильнике, температура -10 градусов, выдержка перед тестом 5 минут. Так что ничего шокирующего здесь нет. За эти деньги нормальные элементы. А по поводу приборов, если есть сомнения нужно калибровать.

Спойлер

[Татос]

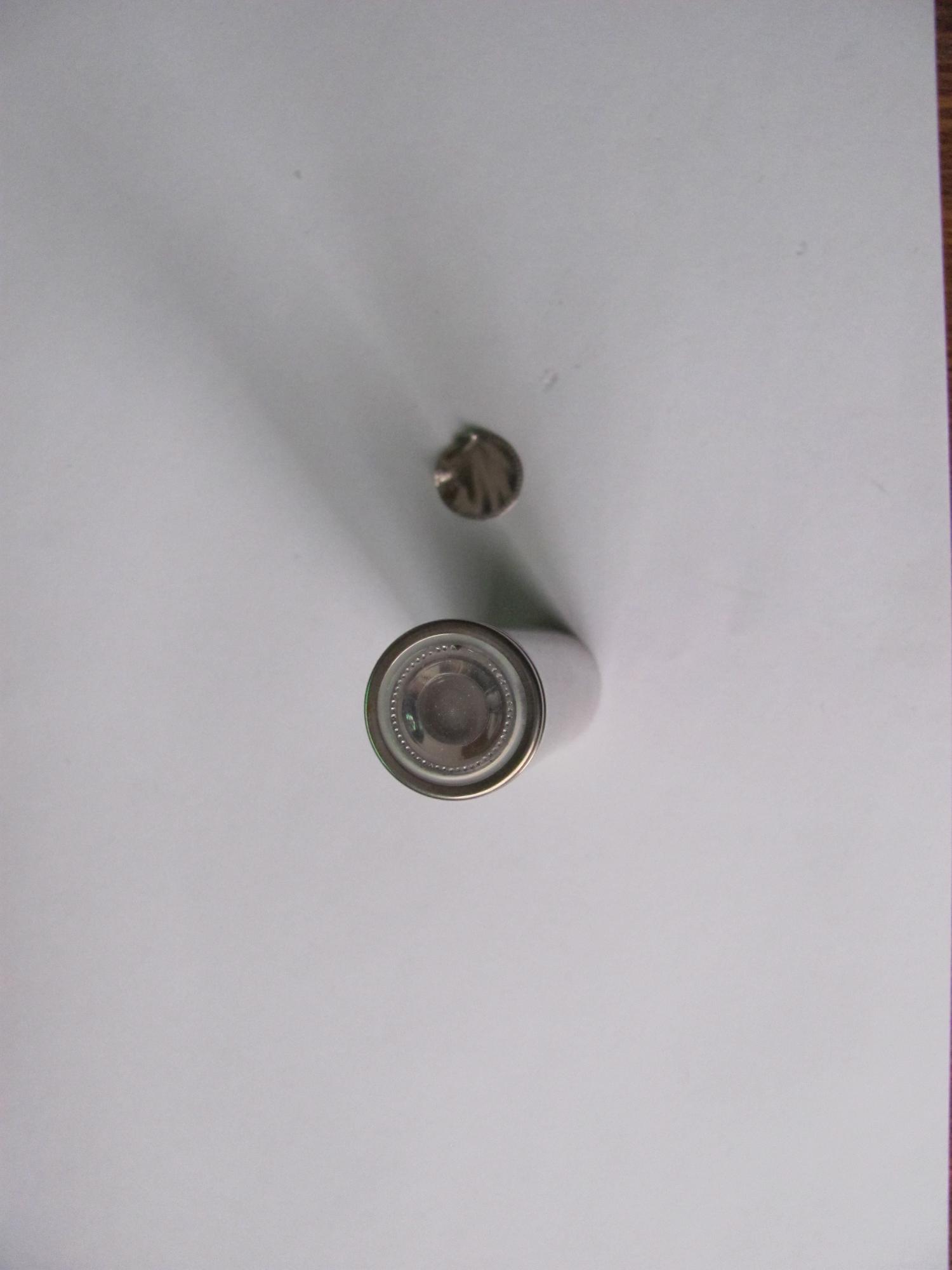

Забыл написать. Многим не нравятся эти элементы из за большей просадки напряжения чем в брендовых.  Это легко компенсируется сборкой для 48 вольт не 13s а 14s. Ну а по поводу их происхождения никакой уверенности нет. Идут из Китая, действительно похожи на тесловские, но х.з. Под наваренным плюсом действительно алюминий, как и положено для тесловских 21700. Но если они всё же имеют отношение к тесле, это скорее всего не панасоник. Китайские теслы собирают на аккумуляторах  LG Chem.

Спойлер

[DesertEagle]

2А - маловат ток. Измерьте на 1С, для сравнения.

Тут не спорю ...  Будет и 1C и 2С и может быть 3С - если уж совсем АКБ добивать "за ради тестов".
Но, что уже очевидно - даже при разрядке током в 2A (назовём его 0,4C) - измеренная правильно ёмкость - гораздо выше- чем та что измерила зарядка от liitokala -  lii-500s.
При этом liitokala - зазряжает током всего 500 mA (0.1С).
Добавлено 04 Март 2022 в 17:18

[user]edw123[/user], при 1С там выйдет меньше номинальной заявленой ёмкости

Скорее всего так и будет ... Скоро узнаем )
Но факт что при разрядке током в 1C - разница на мультиметре может быть ещё выше. Хотя ...не факт )

[DesertEagle]

[user]DesertEagle[/user], это четырёхточечное соединение нужно только для измерения внутреннего сопротивления. Я сам эти элементы мучил пару лет назад. Мне понравилась цена, теперь третью батарею на них собираю. Насколько я понял, в новых элементах введены консервирующие добавки и полная ёмкость начинается после второго цикла заряд-разряд. Выдают заявленную ёмкость при разряде током до 7 ампер. Испытывал током до 14 ампер, ёмкость неплохая, но элементы лихо греются. Оптимально по температуре и ёмкости получилась разрядка током до 5-6 ампер. В таблице напряжение и сопротивление без зарядки, как пришли. На фото электронная нагрузка ещё не откалибрована, правильные показания на ваттметре. На одном из фото элемент в холодильнике, температура -10 градусов, выдержка перед тестом 5 минут. Так что ничего шокирующего здесь нет. За эти деньги нормальные элементы. А по поводу приборов, если есть сомнения нужно калибровать.

Круто ) Та Вы в теме )  Про заморозку я как то не подумал ) Было бы прикольно какой нибудь экстрим замутить )
-30 или -80 - за ради интереса )

Я как нибудь тоже нагружу и в 1C и в 2С и в  .... C )

Не сказал бы что сомнения. Но проверить бы не отказался ... только как (?
Добавлено 04 Март 2022 в 17:28

Забыл написать. Многим не нравятся эти элементы из за большей просадки напряжения чем в брендовых.  Это легко компенсируется сборкой для 48 вольт не 13s а 14s. Ну а по поводу их происхождения никакой уверенности нет. Идут из Китая, действительно похожи на тесловские, но х.з. Под наваренным плюсом действительно алюминий, как и положено для тесловских 21700. Но если они всё же имеют отношение к тесле, это скорее всего не панасоник. Китайские теслы собирают на аккумуляторах  LG Chem.

Спойлер

Шут его знает ... Чью они уже не так важно ...
Где бы достать парочку свежик АКБ для теста )
Я про  4680  ...

[Татос]

Не сказал бы что сомнения. Но проверить бы не отказался ... только как (?

Если не тратить деньги на приличную электронную нагрузку, можно по простому. Но вам всё равно понадобится мультиметр с функцией измерения сопротивления и ваттметр. Вот калькулятор Ома.https://arduinoplus.ru/kalkulyator-oma/ Возьмите нихромовую проволоку, отмерьте кусок с нужным сопротивлением, вычисленным для нужного напряжения и тока. Сверните в спираль, к концам не тонкий медный провод. Ещё раз проконтролируйте соротивление вместе с этими проводами. Опустите спираль в банку с водой. Это будет нагрузка. Подключите ваттметр и элемент.

[Татос]

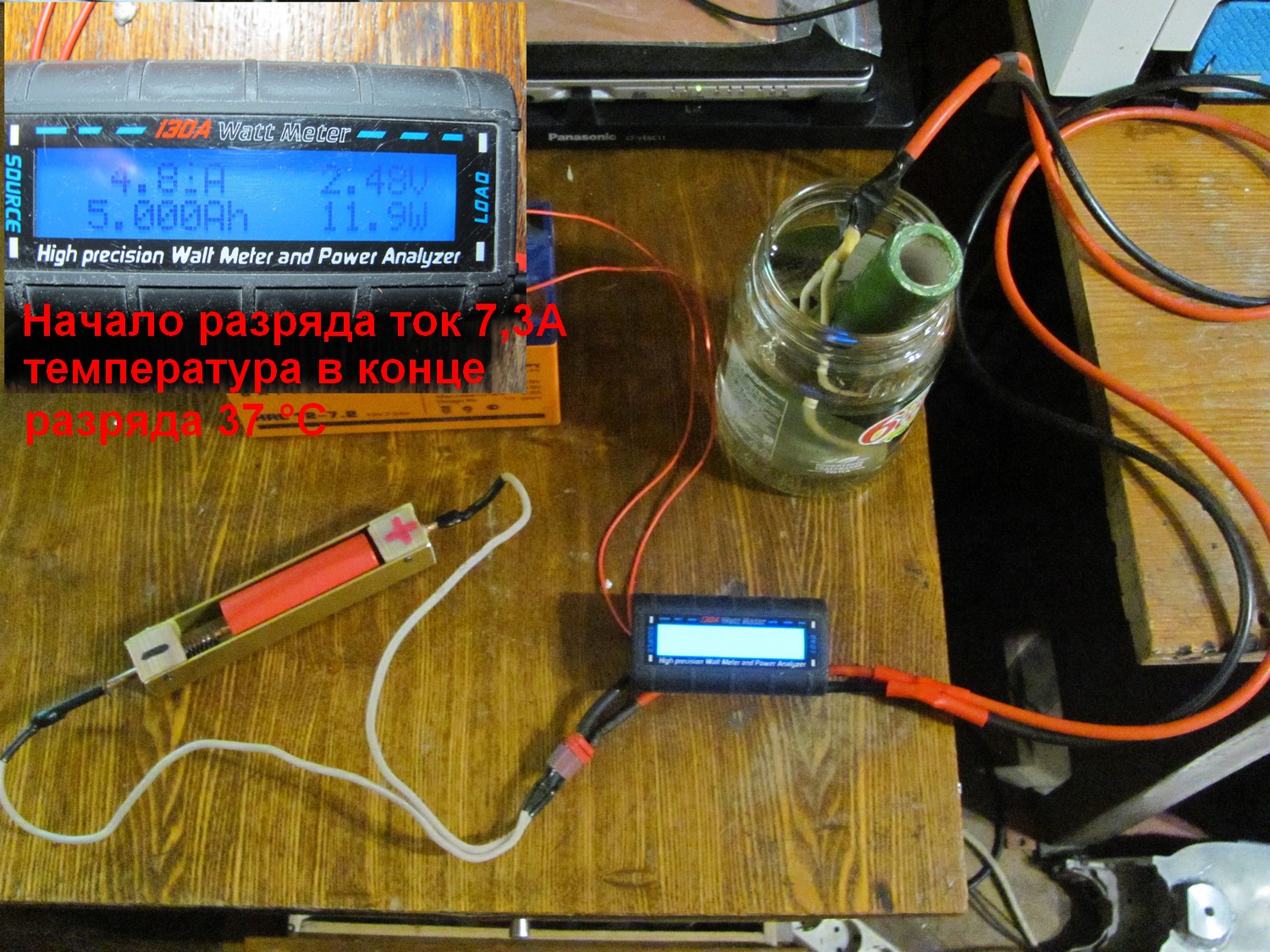

Вот нарыл старую фотку. В качестве нагрузки переменное сопротивление из нихромовой проволоки.

[Татос]

Да, учтите что при таком способе, по мере разряда ток будет уменьшатся. Постоянно разряжать одним и тем же током позволит электронная нагрузка.

[edw123]

Тут не спорю ...  Будет и 1C и 2С и может быть 3С - если уж совсем АКБ добивать "за ради тестов".
Но, что уже очевидно - даже при разрядке током в 2A (назовём его 0,4C) - измеренная правильно ёмкость - гораздо выше- чем та что измерила зарядка от liitokala -  lii-500s.

Просто ёмкость положено при вполне определенном токе измерять, как по даташиту. Часто - при 1С. ПРи меньшем токе у любого аккумулятора выйдет больше ёмкость.

[DesertEagle]

Да, учтите что при таком способе, по мере разряда ток будет уменьшатся. Постоянно разряжать одним и тем же током позволит электронная нагрузка.

Спасибо !  Понимаю про что разговор.Есть электронная нагрузка ... СпециАтеЛьная )
Нету смысла ...  Но метод рабочий ...чего ж нет )

[DesertEagle]

Просто ёмкость положено при вполне определенном токе измерять, как по даташиту. Часто - при 1С. ПРи меньшем токе у любого аккумулятора выйдет больше ёмкость.

Понял ) Понял ...сделаю )

[edw123]

Понял ) Понял ...сделаю )

А для полноты знаний  надо измерить на рабочем токе.

[DesertEagle]

Всем добрый день ...

Пока дурдом вокруг ... забил на канал ... Два месяца им не занимался . В общем произвожу реанимацию канала #ДелайВсёСам.
Нынче за это "нЕ Плотют" -  хотя и до этого не ахти ) -  всё чисто на общих началах - типо как хобби.
Есть клоны Рутюбе, Дзене и т.д. - но там всё такое убо...гое. Уж как есть (

Есть возможность поддержите просмотром и оценкой. Заранее спасибо !

За это видео сильно не пинайте - это больше для новичков - хотя кому то может и поможет.
Суть вкратце в том:  видео про простой тестер собранный на коленках - дешёвый , но эффективный.

https://youtu.be/JLt9TO1aHhE

Ссылочка - на случай санкций:
https://youtu.be/JLt9TO1aHhE

[DesertEagle]

Ещё немного свеженького ...

И по нашей теме ... На название в превью не смотрите ) Это маркетинговый ход.
На деле сборка конденсаторной точечной сварки для сборки акб для электромопеда.

ПРИЯТНОГО ПРОСМОТРА !


https://youtu.be/SiFVtOqCHnU


Ссылочка - на случай санкций:
https://youtu.be/SiFVtOqCHnU

[DesertEagle]

Уже в процессе разработки - более крутой вариант точечной сварки. На основе трансформатора от микроволновки.
На основе ардуино. С кучерявым управлением. Авторежимом. Двойным импульсом и т.д.
Собираю - потиху )
