TF-100 аналог

[13_chip_13]

В том то и дело, что с электроникой на ты и спаять что то этакое не вопрос.
В магазине где брал себе самокат, такая схема работы была на тестовом самокате, не думаю что в нём что то такое заумное было. Однозначно чтото в деке, так как простой перенос дисплея-БК на другой самокат не изменил логику его включения.

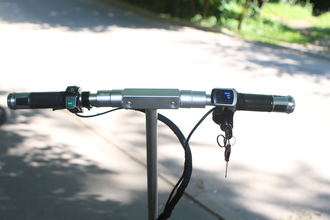

То есть поворачиваешь ключ и TF-100 сразу же включается сам, лично проверяли ? (сколько роликов на youtube не попадалось, не в одном так не было).

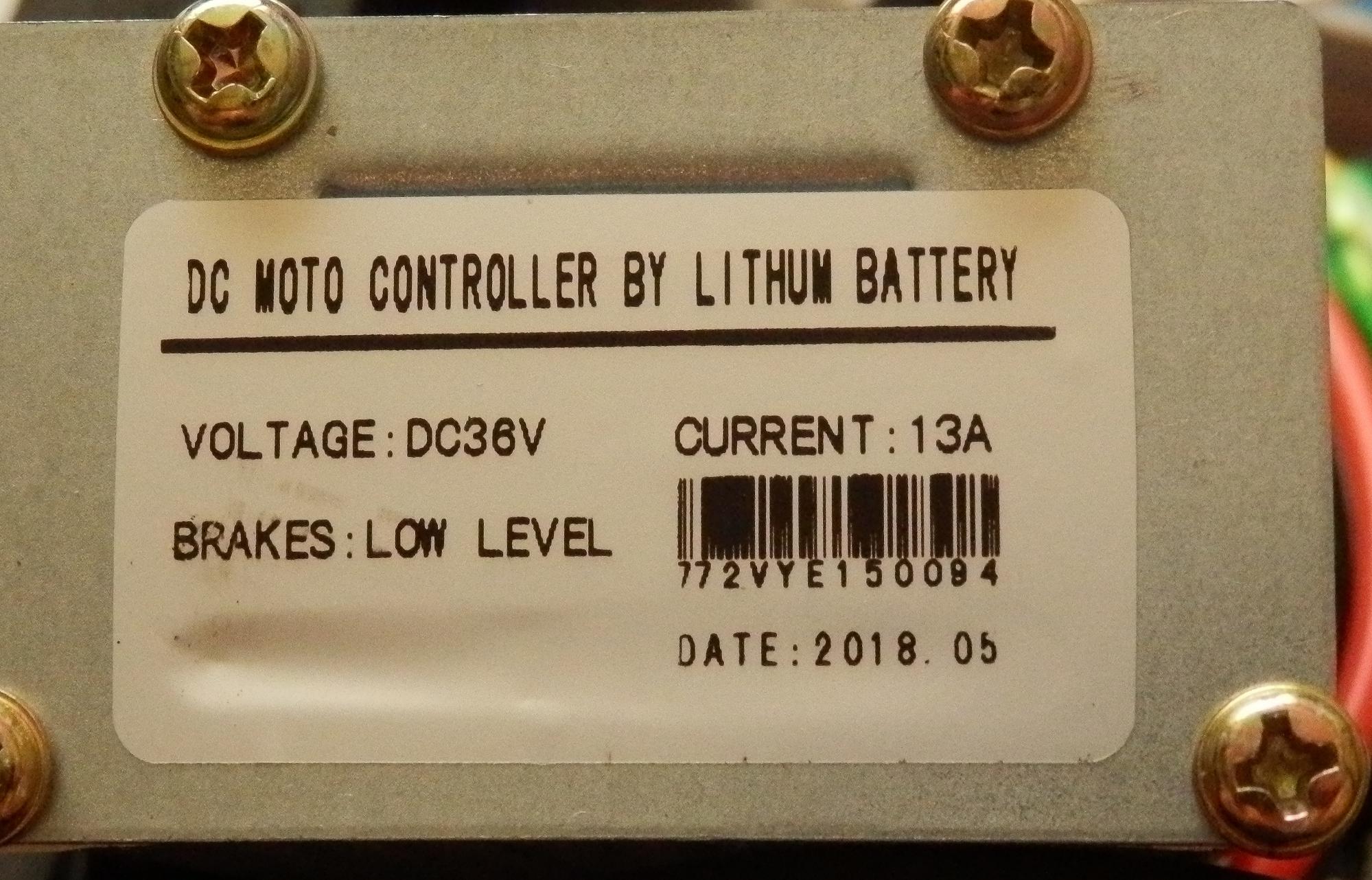

ctxxx01, тоже думал купить такой курок (подружить с родным контроллером мотора в принципе проблемой не было бы), но цена  два рубля и желание пропало, купил обычный за 350р под большой палец.

[Knstanta]

То есть поворачиваешь ключ и TF-100 сразу же включается сам, лично проверяли ? (сколько роликов на youtube не попадалось, не в одном так не было).

ctxxx01, тоже думал купить такой курок (подружить с родным контроллером мотора в принципе проблемой не было бы), но цена  два рубля и желание пропало, купил обычный за 350р под большой палец.

Похоже придётся наведаться к ним опять (Волгоградский пр 2) и снять ролик. Дай бог не ушел образец.

[13_chip_13]

Knstanta, если это действительно так, то есть лишь один возможный вариант как запустить TF - 100 без кнопки (и то надо бы проверить как на это отреагирует микропрограмма самого TF-100), это подать питание на контакт DS (согласно выложенной где то здесь схемы контроллера TF-100) можно было бы на белый провод подать, но там нарисован диод. Но что то мне подсказывает что нету там реально диода в схеме и всё действительно просто, был не прав. Наверное действительно нужно просто подать питание на разрешающий сигнал от TF-100 тем самым запускается сам TF-100 и сразу же включается контролер мотор колеса.

[Submarin51]

Похоже придётся наведаться к ним опять и снять ролик.

Покупал пару недель назад версию 2020. Из трех самокатов в одном БК включался сразу с ключем. Продаваны сами отставили его в сторону и сказали, что это не нормально и они будут разбираться.

[Knstanta]

Knstanta, если это действительно так, то есть лишь один возможный вариант как запустить TF - 100 без кнопки (и то надо бы проверить как на это отреагирует микропрограмма самого TF-100), это подать питание на контакт DS (согласно выложенной где то здесь схемы контроллера TF-100) можно было бы на белый провод подать, но там нарисован диод. Но что то мне подсказывает что нету там реально диода в схеме и всё действительно просто, был не прав. Наверное действительно нужно просто подать питание на разрешающий сигнал от TF-100 тем самым запускается сам TF-100 и сразу же включается контролер мотор колеса.

Пока тестировали в магазине, заметил что кнопка "вкл" на нем как включатель-выключатель не работает. Работает только в паре с "mode" вызывая техническое меню

[13_chip_13]

Knstanta, так и будет, выключить с кнопки нельзя, потому что питание держаться будет другой линией (опять же исходя из той схемы что выложена, хоть она и на TF-100 одной из возможных модификаций), а когда пытаетесь выключить с кнопки не заметили "OFF" вообще выводиться, потому что как бы должно, но после отпускания  кнопки дисплей опять включиться. Кстати скорее всего в таком варианте пробег может не сохраняться вообще (потому как чтобы не дрочить память STM8 пробег должен записываться только при выключении дисплея штатно с кнопки).

[Equsquaga]

Сломалось крепление tf-100. Куплю корпус этого или любого аналогичного(lh 100, jx 168 и тд). Не могу нигде найти, может, подскажете, где продаются

[ybynty]

Камрады, помогите, дисплей LH100 при включении включается и тут же гаснет, но при этом работает подсветка, и работает сам дисплей, но не работает свет дисплея. То есть, горит фоновый свет, но на дисплее ничего нет. Но если под углом посмотреть - то видно, что меню на дисплее работает, передачи там переключаются. При переключении на показ напряжения - показывает U=4,2 (вместо 54В). На курок не реагирует. Куда копать?
По напряжениям - на трехногом стабилизаторе (внизу, рядом с желтым проводком) - на всех ногах в выключенном состоянии - вольтаж батареи, во включенном состоянии - 4.2В - 4.8В. Где еще мерять, чтобы найти, что вышло из строя (надеюсь, что не контроллер, его мне не перепаять).


Добавлено 03 Май 2021 в 09:58
P.S. еще у меня есть оригинальный TF-100, но он вообще почему-то никак не реагирует на нажатие кнопки включения.

[ybynty]

Переднюю часть тоже сфоткал на всякий случай.

[13_chip_13]

У вас питание сажает какое то из устройств, думаю нужно выяснить какое для начала, как - уж объяснять считаю ненадо.

[ybynty]

У меня вышел из строя какой-то элемент электронной схемы дисплея, и я прошу помощи с поиском вышедшего из строя элемента. Напряжение на батарее нормальное, никакое из "устройств" (фонарь, поворотники, стоп и гудок?) его не просаживает.

Спойлер

При включении на секунду загорается весь дисплей.



Потом все гаснет, остается только подсветка:



Но под определенным углом изображение на экране видно:

Добавлено 03 Май 2021 в 12:49
Не работает подсветка выдаваемых на дисплей символов, и напряжение показывается 5В вместо напряжения батареи.

[Sonar]

[user]ybynty[/user], после чего дисплей стал вести себя таким образом? Дождь? Попытки неквалифицированного ремонта?

[13_chip_13]

У меня вышел из строя какой-то элемент электронной схемы дисплея, и я прошу помощи с поиском вышедшего из строя элемента. Напряжение на батарее нормальное, никакое из "устройств" (фонарь, поворотники, стоп и гудок?) его не просаживает.

Спойлер

При включении на секунду загорается весь дисплей.



Потом все гаснет, остается только подсветка:



Но под определенным углом изображение на экране видно:

Добавлено 03 Мая 2021 в 12:49
Не работает подсветка выдаваемых на дисплей символов, и напряжение показывается 5В вместо напряжения батареи.

Там написали что напряжение батареи показывает 4 с чем то вольт, вот и было предположение что у вас чё-то садит. Для чистоты отключите провод который запускает весь самокат, это или DS или ds1   или vcc или ещё как то может называться. На вскидку посмотрите предохранители, самовостанавливающиеся это зеленые хрени такие с надписью что то вроде 030 (реально может не предохранитель называется, но функции у него такие), без напряжения и с напряжением, сколько на них падает, если он то менять не спешите смотрите дальше по цепи.

[ybynty]

после чего дисплей стал вести себя таким образом? Дождь?

Я ездил под такими проливными дождями, что промокал весь насквозь, с дисплеем проблем не возникало. А тут - да, давеча попал под небольшой моросящий, я бы даже его не называл дождем, так.. Всю ночь на зарядке, утром выхожу с ним, включаю - а тут такое...

[Бабай]

Сломалось крепление на корпусе бортового компьютера.

Не знаю, какой урод мог придумать такую конструкцию, которая держит относительно массивное устройство на фитюльке с двумя дырками, которое может отломиться не только от неосторожного задевания БК, но и от инерционного удара (например, встряски БК при спрыгивания с бордюра).

Пришлось делать оправу из дюраля Д16Т - в виде швеллера

во внутреннюю полость которого, предварительно измазанную клеем, были вставлены обломки и высушены.

В оправе были просверлены дырки и нарезана резьба М4.

Пришлось ставить более длинные винты со шлицем под отвёртку

а снизу поставить ещё контрагайки на фиксатор резьбы.

Рекомендую всем, у кого подобные корпуса БК, пока не отломилось, чтобы не искать новый корпус и не спонсировать дальнейшее производство этого дерьма (корпуса БК), усилить крепёжную фитюльку снизу (приклеить), хотя бы, дюралевую пластину.

[Painkiller]

Здравствуйте!У меня сообщение для Андрея Скворцова.В данной теме,Он,несколько раз предлогал помощь,сообщая,что у Него полно платок    TF-100!Разумеется я понемаю,что прошло много время,но вдруг это та самая,о-очень редкая удача,и всё ещё есть возможность воспользоваться     Его предложением! Помогите,Пожалуйста!
  P.S.Почему то у меня не отображаются фото,картинки,схемы.Только ссылки,и то не все.Если не трудно подскажите,что делать???
