Восстановление Renault Hi-Life 70Ah 2014 г.

[baton45]

что вы предлогаете?

А шо у вас есть из зарядных?
Если пластины целы, что маловероятно, то стоит их очистить по максимуму. Иначе за пару КТЦ осознать реальную емкость банок, крайних.

стоит долить до уровня? (пока вообще не лил)

Вот я совсем не пойму. Причину уменьшения уровня не определили, а доливать уже спешите.

Как по мне то возможно пройти полный курс извращений.
Замерить емкости побаночно. Оценить ситуацию.
Взяться за самые слабые банки. КТЦ там на малых токах или вообще слить банку, залить дистилятом, десульфатация. Залить электролит.
Получим информацию о было и стало после промывки. Долго? Да до середины весны хватит.
Но вроде уже бранимирили? Куда ещё тянуть с малыми токами. Или бранимирить на дистиляте. Может десульфатором пройтись. Да вариантов полно. Лучше всего продумать стратегию.

[feel76]

А шо у вас есть из зарядных?

Кулон-912

Причину уменьшения уровня не определили, а доливать уже спешите

возраст 7лет

Замерить емкости побаночно.

разряд отдельных банок не планирую - тока заряд

Но вроде уже бранимирили?

еще нет
только подготовка к разряду (0 этап)

[baton45]

А-а-а, так у вас усё в Передке.
Тогда да. По Крюфелю попробуйте, экспресс методом.

[feel76]

замеры после 10ч отстоя
НРЦ - 12,88в
замер плотности
    + 1,26 |  1,27 | 1,27 | 1,27 | 1,27 | 1,24 -
Замеры напряжений через электролит
     + 2,19 | 2,14 | 2,14 | 2,14 | 2,14 | 2,13 -   12,88

на перемешивании я бы не применял ток 3% более 30-40 мин --->
снижал бы ток следом до 2-2,5% и общее время перемешивания применял до 3-4 часов с последующим отстоем 8-10 час

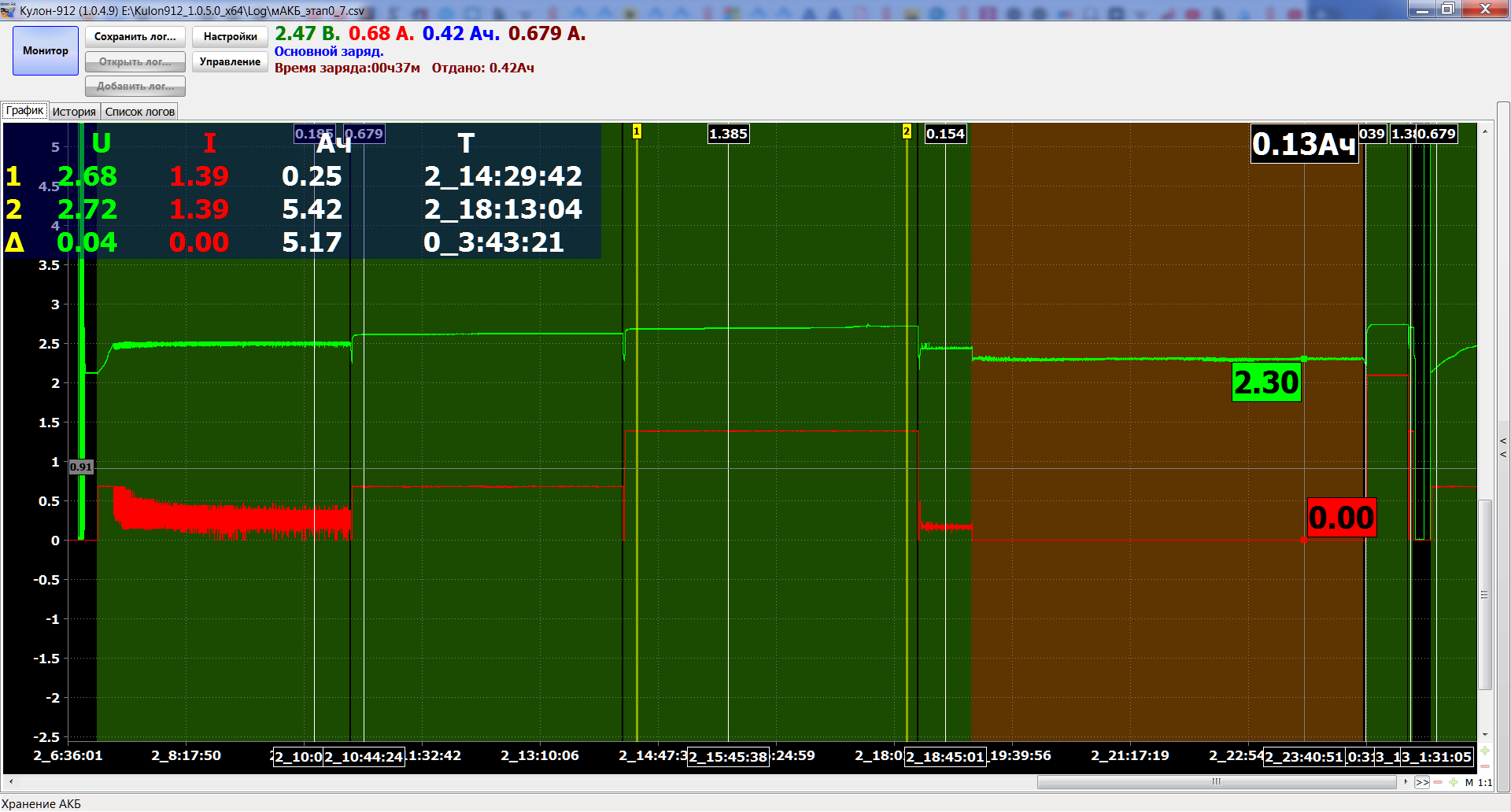

пока алгоритм применяю следующий
1 ~ 6ч при ограничении напряжении 14,7в
2 ~ 4ч без ограничения напряжения при токе 2%
и по кругу
через сутки отстои на ночь

[baton45]

[user]feel76[/user], это не у вас аналог имакса Б6?

[feel76]

это не у вас аналог имакса Б6?

нет, Кулон-912

[feel76]

замеры после 11ч отстоя
НРЦ - 12,85в

Спойлер

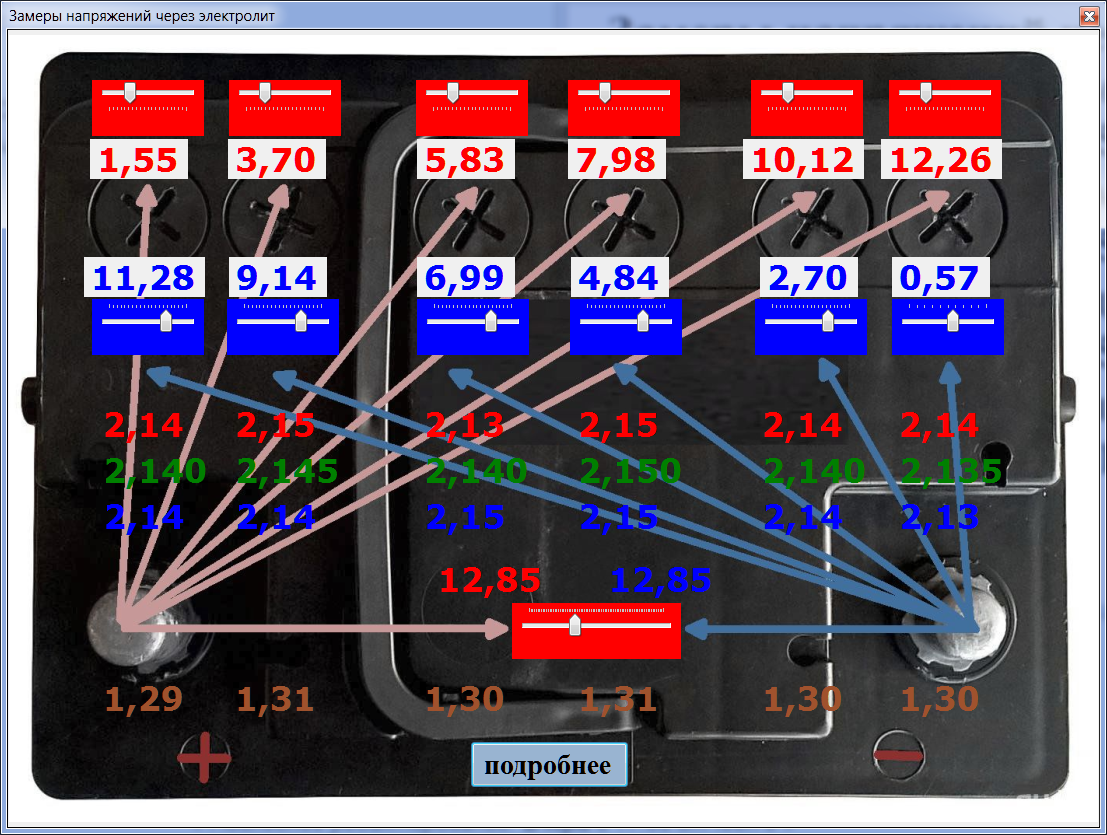

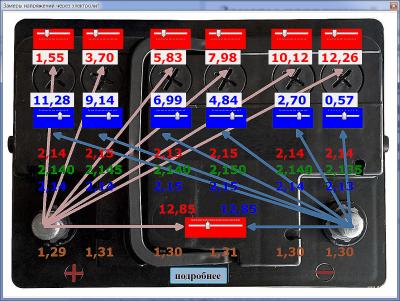

Замеры напряжений через электролит
Замер от клеммы +
2,14 | 2,15 | 2,13 | 2,15 | 2,14 | 2,14
Замер от клеммы -
2,14 | 2,14 | 2,15 | 2,15 | 2,14 | 2,13
Усредненные данные
2,140 | 2,145 | 2,140 | 2,150 | 2,140 | 2,135
Средняя расчетная плотность
1,29 | 1,31 | 1,30 | 1,31 | 1,30 | 1,30
замеренная плотность
1,26 | 1,27 | 1,27 | 1,27 | 1,27 | 1,26

Спойлер

[feel76]

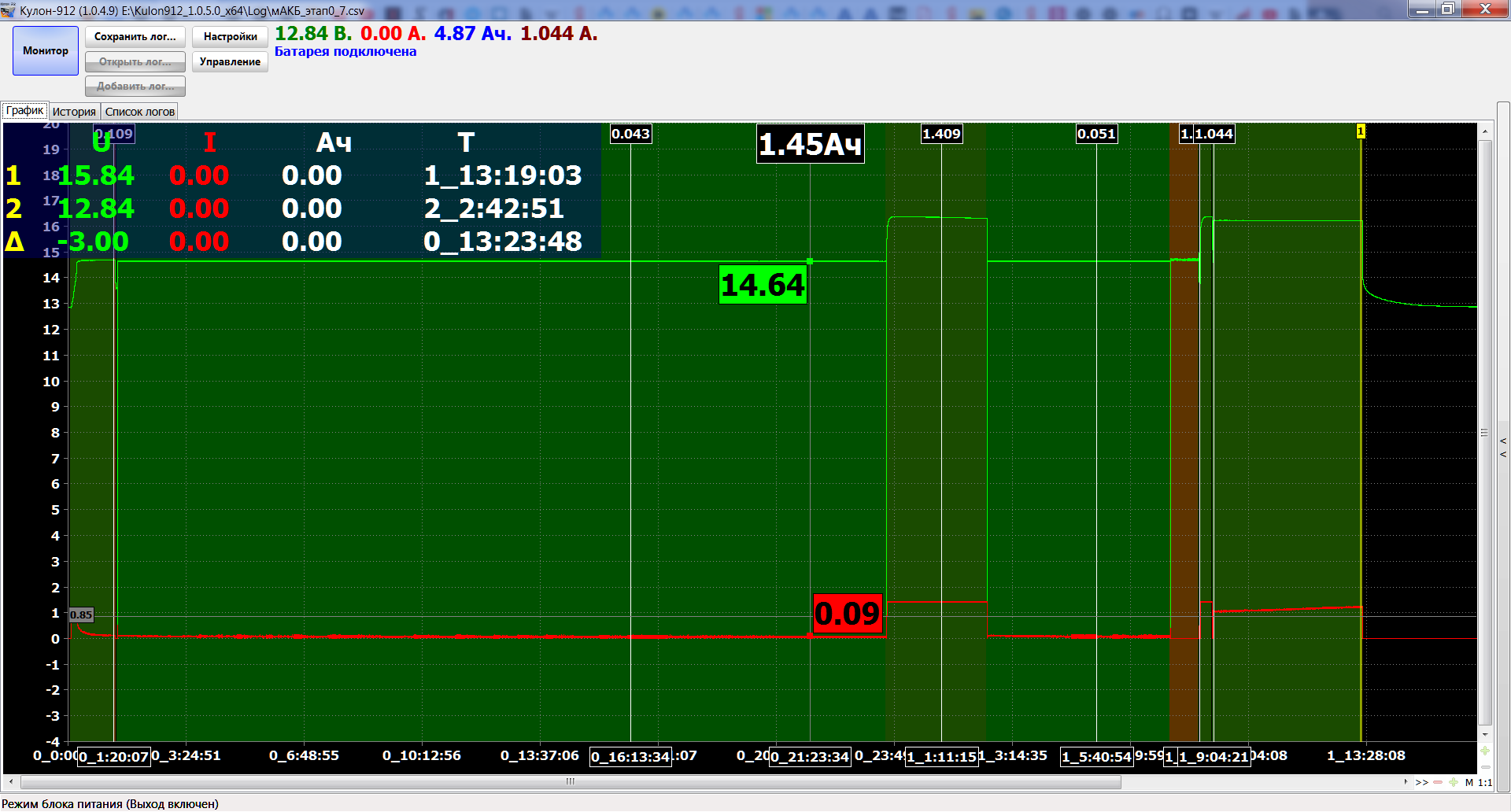

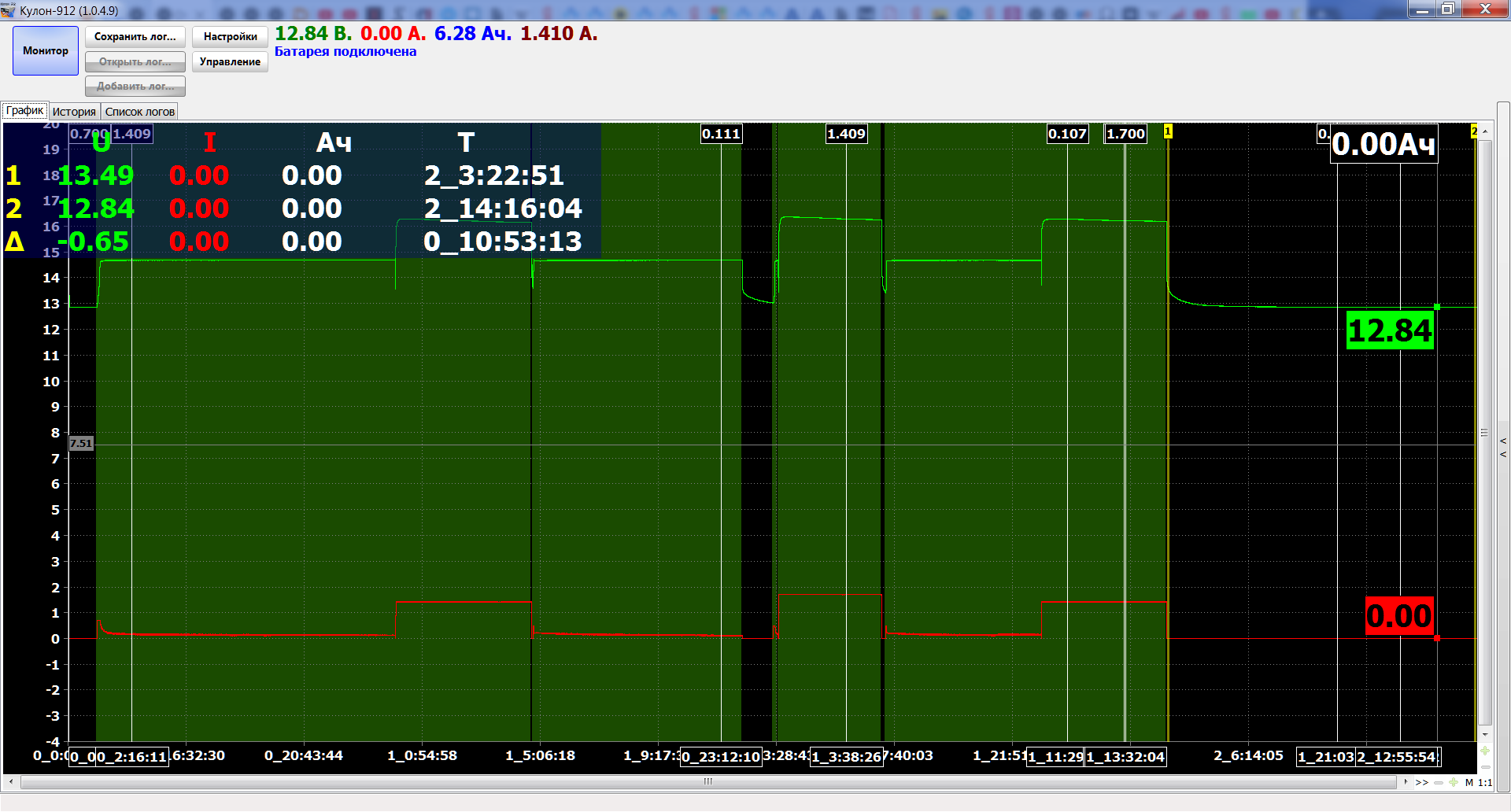

средний ток был ~0,07а (0,1%) при 14,64в
при 16,21в мин ток был 1,05а (1,5%)
через 4,5ч подымался до 1,22а (1,74%) и акб начинал греться

Спойлер

после 12ч отстоя
НРЦ - 12,84в
замеренная плотность
+ 1,28 | 1,28 | 1,28 | 1,28 | 1,28 | 1,27 -

[feel76]

решил отдельно поработать с крайними банками
сначала первая от -

Спойлер

залилось 10ач
при 2% (1,4а) напряжение подымалось до 2,72в (16,32в)

в + банку залилось примерно15ач

[feel76]

с разрядом походу накосячил - неправильно выбрал ток
думал в АКБ меньше ёмкости осталось
время разряда составило 43ч

чтобы общее время разряда не превышало 30-35 часов (т.к. совсем малые токи и время разряда более 40 часов уже точно вредят пластинам излишней сульфатацией с возможным короблением)

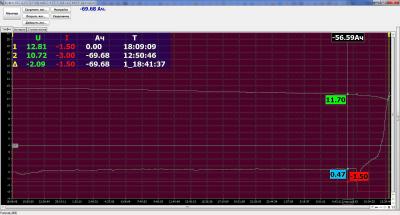

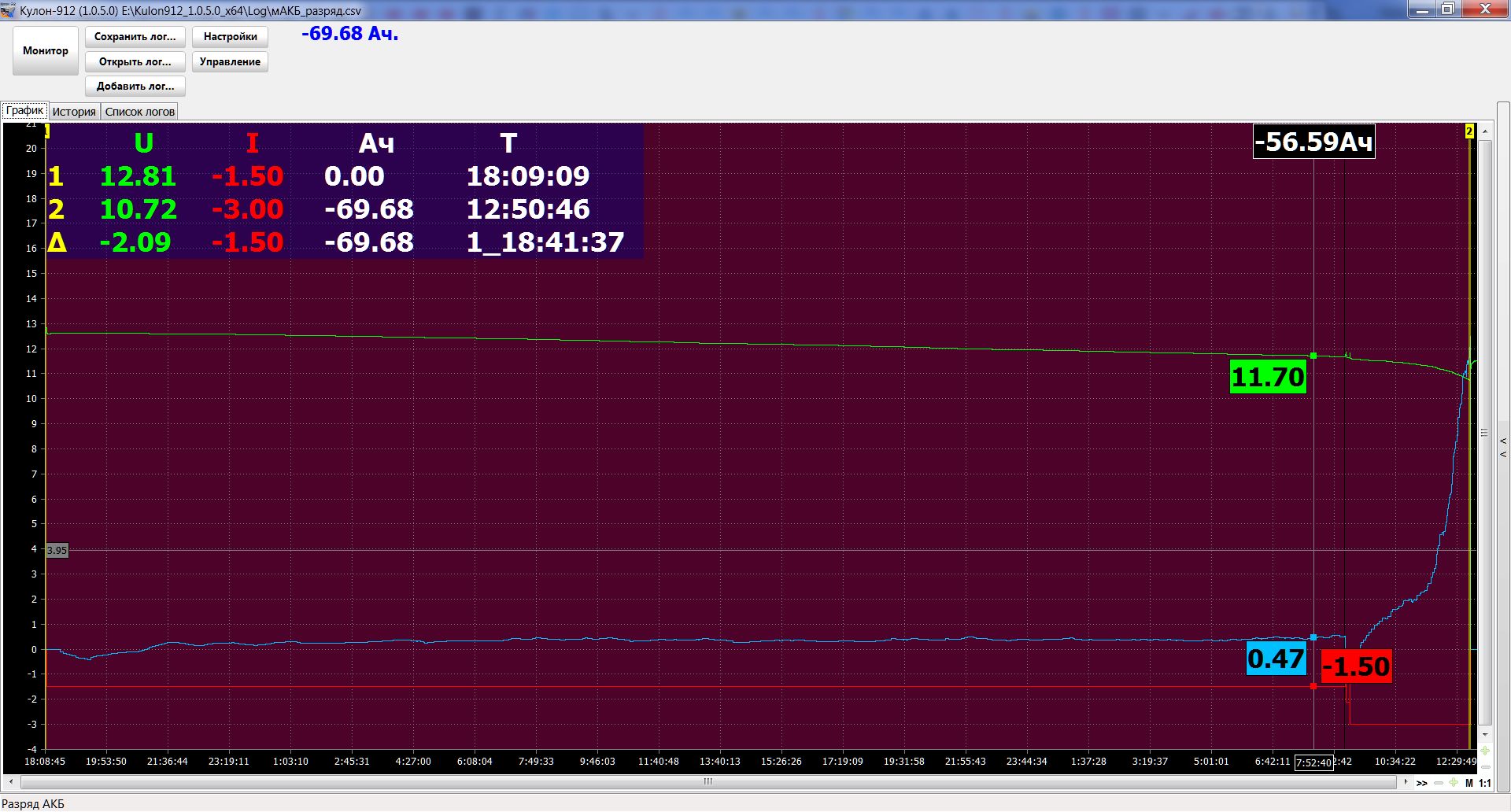

разряжал 1,5а (2,14%) - всего 69,68ач
в конце увеличил ток до 3а - чтоб сократить время
разряжал до скорости падения напряжения 12мВ за 1 минуту - получилось до 10,72в

Спойлер

3а = 4,28%
НРЦ через 5 мин   - 11,47в (+0,75в)
НРЦ через 10 мин - 11,52в (+0,80в)

На более-менее свежей АКБ, полностью заряженной и без разбаланса, разряженной током 3% отскок НРЦ через 5 мин не должен превышать ~0,35-0,40v.
При токе разряда 5% отскок ~<0,5-0,6v

[feel76]

заряд
ток 0,7а (1%)
до касания 14,6в - залилось 62ач
всего залил вместе перемешиваниями ~ 74ач
ток при 14,7в упал менее 0,1а (0,14%)
но при перемешивании при токе 2% напряжение не поднялось выше 16,12в
при токе 3% напряжение не поднялось выше 16,32в
похоже на раслоение
хотя перемешивние было 4ч
30мин 3%
3,5ч 2%
или не достаточно
или на это влияет что-то ещё, например пузыри

[baton45]

разряжал 1,5а (2,14%) - всего 69,68ач

А по паспорту 70. Да, косяк на косяке.  Ну при большем токе будет хуже конечно, но насколько? Может следующий раз дать 0,05С?

[feel76]

Может следующий раз дать 0,05С?

разряд планирую
но ток будет 3а = 4,28% (кулон 912 - максимум 3а)

[feel76]

отстой 20ч
НРЦ  13,2в
плотность во всех банках 1,24
напряжение всех банок 2,2в (замер через перемычки)
расчётная плотность
НРЦ=13,2v / 6 банок = 2,2v - 0,84v (потенциал пластин) = 1,36 г/см3
вывод - расслоение

опять поставил на заряд при 14,7в

[feel76]

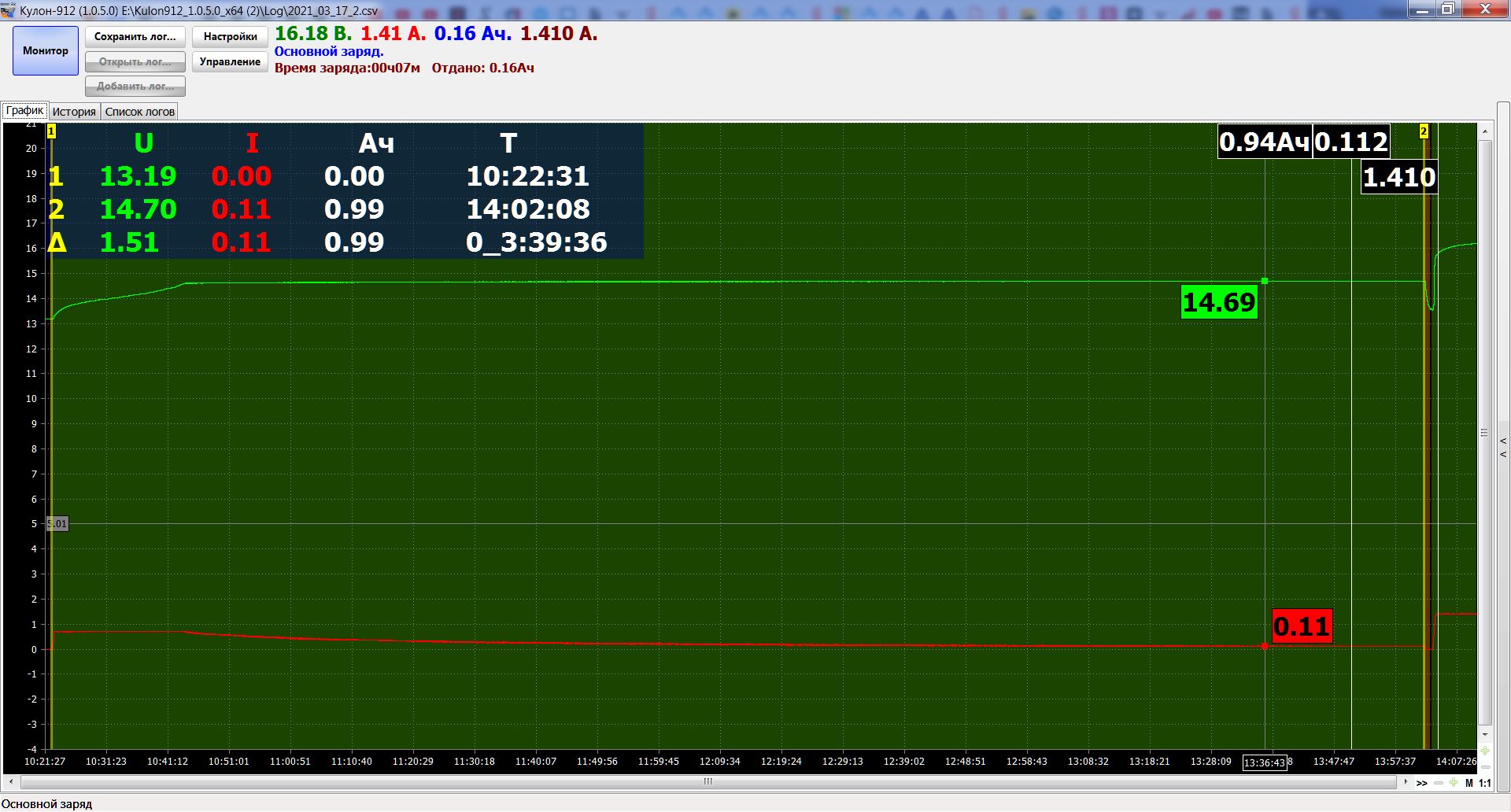

заряжал 3,5ч
ток упал до 0,1а

Спойлер

перешёл к стадии 2
16,3в     1,4а

[feel76]

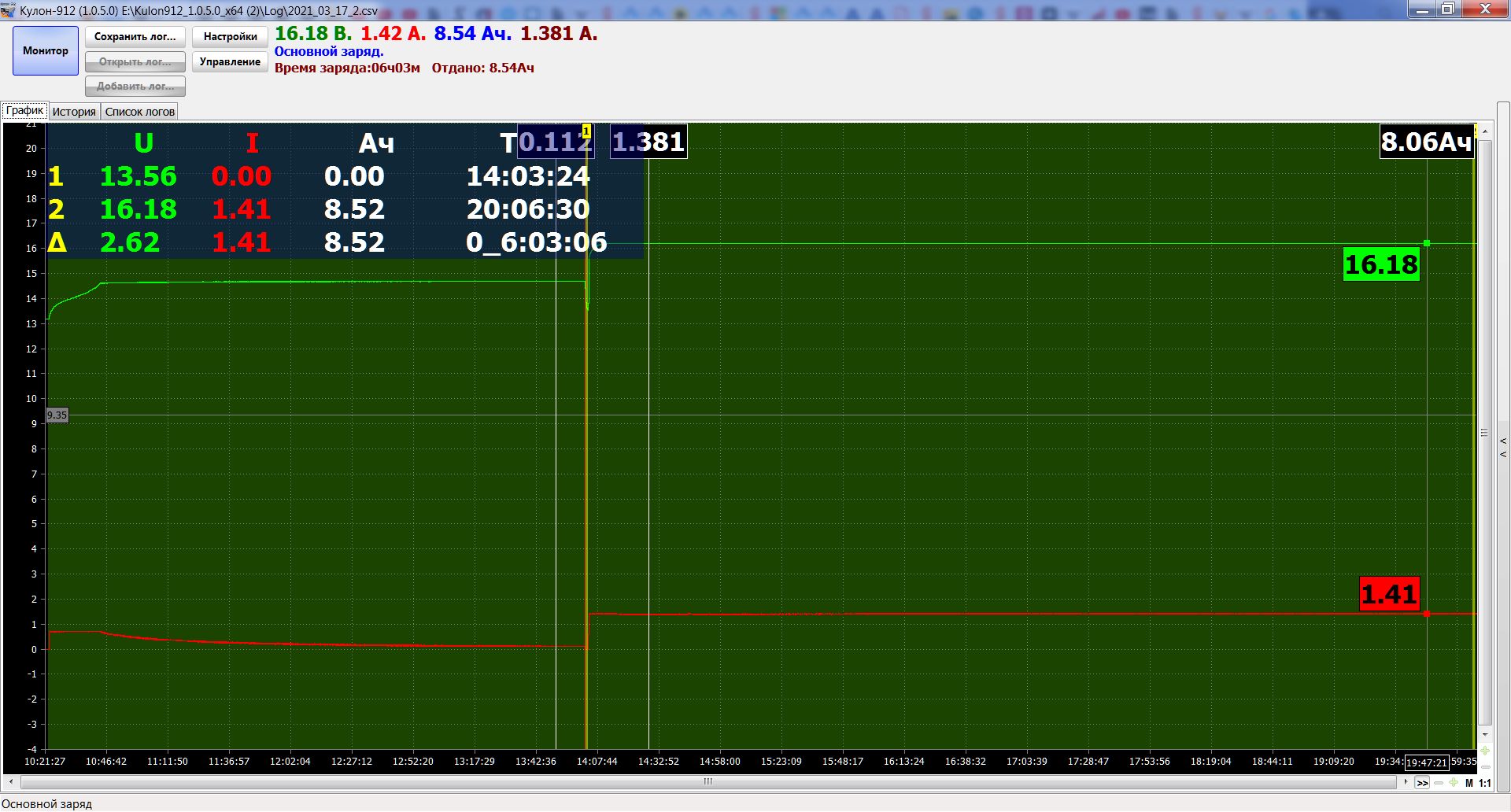

через 5ч начался терморазгон
через 6ч выключил - отстой до утра
температура АКБ примерно 40 - 45 градусов
16.18B
1.41A
Время заряда:06ч08м Отдано: 8.64Aч
что говорит о не дозаряде

Спойлер

[feel76]

отстой 12ч
НРЦ  13,11в
НРЦ=13,11v / 6 банок = 2,185v - 0,84v (потенциал пластин) = 1,345 г/см3
плотность в банках
+ 1,26 | 1,27 | 1,27 | 1,27 | 1,26 | 1,26 -

опять поставил на заряд при 14,7в

[feel76]

при 14,7в ток за 2ч упал менее 0,1а
4ч пермемешивал 2%
поставил под буфер 13,70в
