Наконец 3D

[М-Велосипедист]

Смолоду проектировал и чертил карандашом  KOH-I-NOOR HB.

Но пришли программы и производительность и точность возросли на порядок.

В карандашных чертежах графика была не главная - постановка размеров имело юридическую силу...за них и подписывались..

С приходом чертёжных программ размеры перешли на второй план - главной стала графика, причём очень точная.
На рабочих чертежах достаточно было выставить всего один размер для закрепления масштаба...


Вообщем эти программы Рай для конструктора...

У меня Компас пару десятков лет с функцией 3Д , но мне всегда было недосуг разбираться с 3д, а вот теперь я кажется дорос и попытаюсь освоить.

Эта тема думаю для форумных конструкторов будет интересна и красочна...

Постараюсь в итоге обучения все свои изобретения представлять в этой теме в 3Д изображении и возможно в виде мультика...

Отсюда эти красочные картинки в объёме будут разбегаться по всем моим темам.

Вот нашел дяденьку, который доступно объясняет и не важничает:  https://rutube.ru/video/88706bcabd1ebc1d35b57431512ec1b8/?r=wd

[М-Велосипедист]

Вот изучил пару кнопок и построил вот такое изображение..

[М-Велосипедист]

Чтобы у местных троллей не кипел их разум возмущённый, начну сразу с электромотора, размеры которого я ещё не все знаю - только приблизительно.

На этом моторе будут основаны сразу три проекта, так что он нужен.
Это же ЭЛЕКТРОФОРУМ...

[Homesick_sk]

Поздравляю с освоением трёхмерного пространства. Тема новая зачем?

[М-Велосипедист]

Поздравляю с освоением трёхмерного пространства.

Спасибо.

Тема новая зачем?

Буду делиться опытом конструирования в трёхмерном пространстве.

[Homesick_sk]

Буду делиться опытом конструирования в трёхмерном пространстве.

Надо думать в старых темах о том же моторчике это было невозможно

[М-Велосипедист]

Надо думать в старых темах о том же моторчике это было невозможно

Всё возможно.

[LoneWolfRU]

Разрабатывать 3d-модели в Компасе, это как грызть кактус - можно, но больно. Рекомендую начинать с SolidWorks. Непонятно почему Аскон до сих пор не может сделать свою программу дружелюбной к пользователю, как это было реализовано SolidWorks ещё в 2002 году. Я уже 23 года работаю с обоими - в Компасе удобно чертить чертежи, в Солиде трёхмерку. Сейчас импортозамещение, перешли полностью на Компас, тяжко, постоянная борьба с привязками в эскизах, раздутое в несколько раз дерево построений, времени на модель уходит раза в 3 больше.

[М-Велосипедист]

Разрабатывать 3d-модели в Компасе, это как грызть кактус - можно, но больно.

Ох...ну я обречён на КОМПАС,  давно в нем сежу, трудно переучиваться...

[edw123]

Эта тема думаю для форумных конструкторов будет интересна и красочна...

Не будет. Они давно всё это знают. В ближайшую среднюю школу транслируйте эту тему.

[М-Велосипедист]

Не будет. Они давно всё это знают. В ближайшую среднюю школу транслируйте эту тему.

В школах подобные конструкции не изучаются, да и в институтах тоже - это всё передовая новая техника, другого уровня...

[Gr]

В школах подобные конструкции не изучаются, да и в институтах тоже - это всё передовая новая техника, другого уровня...

Обычно третьеклассникам дарят 3D ручки, для "рисования" объемных предметов...
Так что, то, что для тебя "прорыв", оказывается давно пройденным этапом...

[М-Велосипедист]

Обычно третьеклассникам дарят 3D ручки, для "рисования" объемных предметов...
Так что, то, что для тебя "прорыв", оказывается давно пройденным этапом...

Видимо для "прорыва"  эти 3D ручки , пора применять и в промышленном конструировании..., если третьеклассники их уже освоили...

[Piramidon]

Ох...ну я обречён на КОМПАС,  давно в нем сежу, трудно переучиваться...

И лицензию на использование можете показать компетентным органам?

[М-Велосипедист]

И лицензию на использование можете показать компетентным органам?

Не задумывался - наверно могу.

[М-Велосипедист]

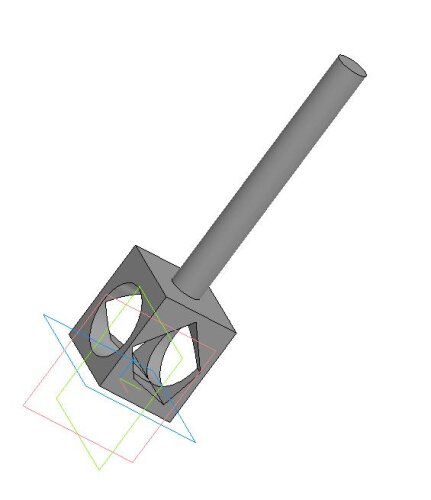

Ну вот электромотор готов с торчащем проводом.

Не знаю пока как убрать изображения плоскостей квадранта

[М-Велосипедист]

А вот эту деталь изобразить  будет посложней - даже не знаю, как к ней подступиться...

[LoneWolfRU]

А вот эту деталь изобразить  будет посложней - даже не знаю, как к ней подступиться...

Листовое моделирование, нарисовать развёртку, потом согнуть по линиям. Можно ещё: листовое моделирование, нарисовать основание, от него согнуть боковушки, вырезать нужный профиль, вытянуть выступ под винт. В обоих случаях, если всё правильно сделано, будет разворачиваться в плоскую развёртку для лазерной резки, но в первом будет более похоже на фотку, т.к. вторым способом не получится сделать плавный переход от основания к стенке на сгибе.
Ещё необходимо в листовом учитывать "коэффициент сгиба", иначе реальная деталь может после гибки не попасть в допуск - уши с отверстиями будут выше или ниже.

Насчёт лицензии - есть бесплатная версия KOMPAS-3D LT V12, можно зарегистрироваться и скачать с офф. сайта. Но она убогая, годится для обучения и простенького домашнего проектирования, прикинуть чего-нибудь, эскиз нарисовать. Листового металла там нет, файлы из неё в платной версии не открываются.
