[user]pfrrr[/user], аккумы с одинаковым напряжением? Не проще запараллелить?

аккумы одинаковые по 7а\ч . Мне достаточно одного аккума. Второй у меня как типо в запас ,думал таскать его в рюкзаке на всякий случай. Но чуть поюзав понял что мне достаточно одного второй совсем не нужен. Потому вопрос закрыт. Второй просто отдам и все.

[NikSi]

Я правильно понял, он совсем маленький. Экран 23 ММ НА 32 MM  т.е. практически 2 на  3 см

[wimax]

Ну да...

[Kitano]

А где нибудь можно купить корпус на этот TK15 ?

[Ann-Nihill]

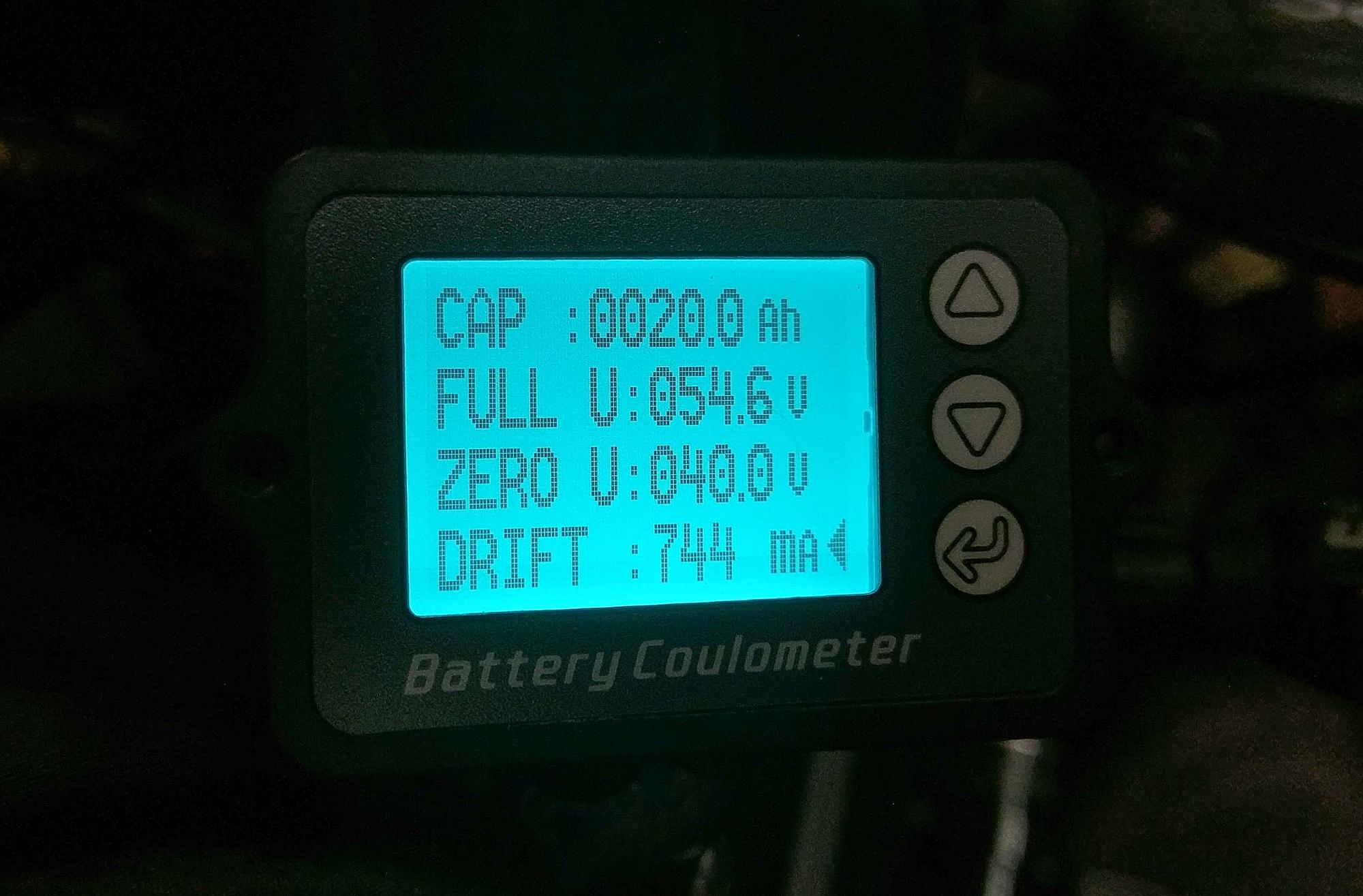

Подскажите по пункту меню "DRIFT" видать у меня несколько иная версия чем в стандартном мануале, изменить ничего не возможно в этом пункте меню
И ещё вопросик - у меня этот кулонметр показывает напряжения и токи несколько меньше чем установленный в цепь зарядного устройства похожий прибор (его я проверял поверенным мультиметром, он не врёт)  При зарядке от сети  теряется около 300 мА (1700 мА на батарее ( разрыв "-" батареи  и "B-"  БМС) измеренные с помощью кулолнметра и 2А ровно измеренное на выходе зарядника. Может быть шунт не точный китайцы спаяли? Калибрануть нельзя этот прибор?

[satell]

Подскажите по пункту меню "DRIFT" видать у меня несколько иная версия чем в стандартном мануале, изменить ничего не возможно в этом пункте меню
И ещё вопросик - у меня этот кулонметр показывает напряжения и токи несколько меньше чем установленный в цепь зарядного устройства похожий прибор (его я проверял поверенным мультиметром, он не врёт)  При зарядке от сети  теряется около 300 мА (1700 мА на батарее ( разрыв "-" батареи  и "B-"  БМС) измеренные с помощью кулолнметра и 2А ровно измеренное на выходе зарядника. Может быть шунт не точный китайцы спаяли? Калибрануть нельзя этот прибор?

Калибровать надо шунт, а в приборе через инженерное меню при фиксированном токе и напряжении выставить "нули".

[Ann-Nihill]

Калибровать надо шунт, а в приборе через инженерное меню при фиксированном токе и напряжении выставить "нули".

Подскажите как это сделать, в инженерном меню меняются только пара параметров RES и ITHR
самые главные CALI и CALU не поддаются изменениям, а то я бы замерил на выходе батареи напряжение и просто выставил бы в настройках, но не всё так-то просто видать

[satell]

Подскажите как это сделать, в инженерном меню меняются только пара параметров RES и ITHR
самые главные CALI и CALU не поддаются изменениям, а то я бы замерил на выходе батареи напряжение и просто выставил бы в настройках, но не всё так-то просто видать

Чтобы войти в режим калибровки надо зажать одновременно три кнопки и подать питание. Инженерное меню и режим калибровки - разные.

[Ann-Nihill]

Чтобы войти в режим калибровки надо зажать одновременно три кнопки и подать питание. Инженерное меню и режим калибровки - разные.

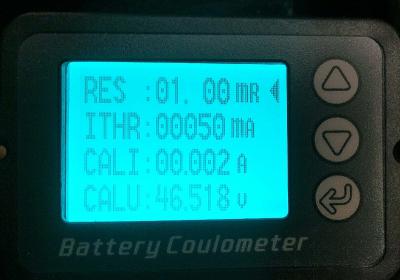

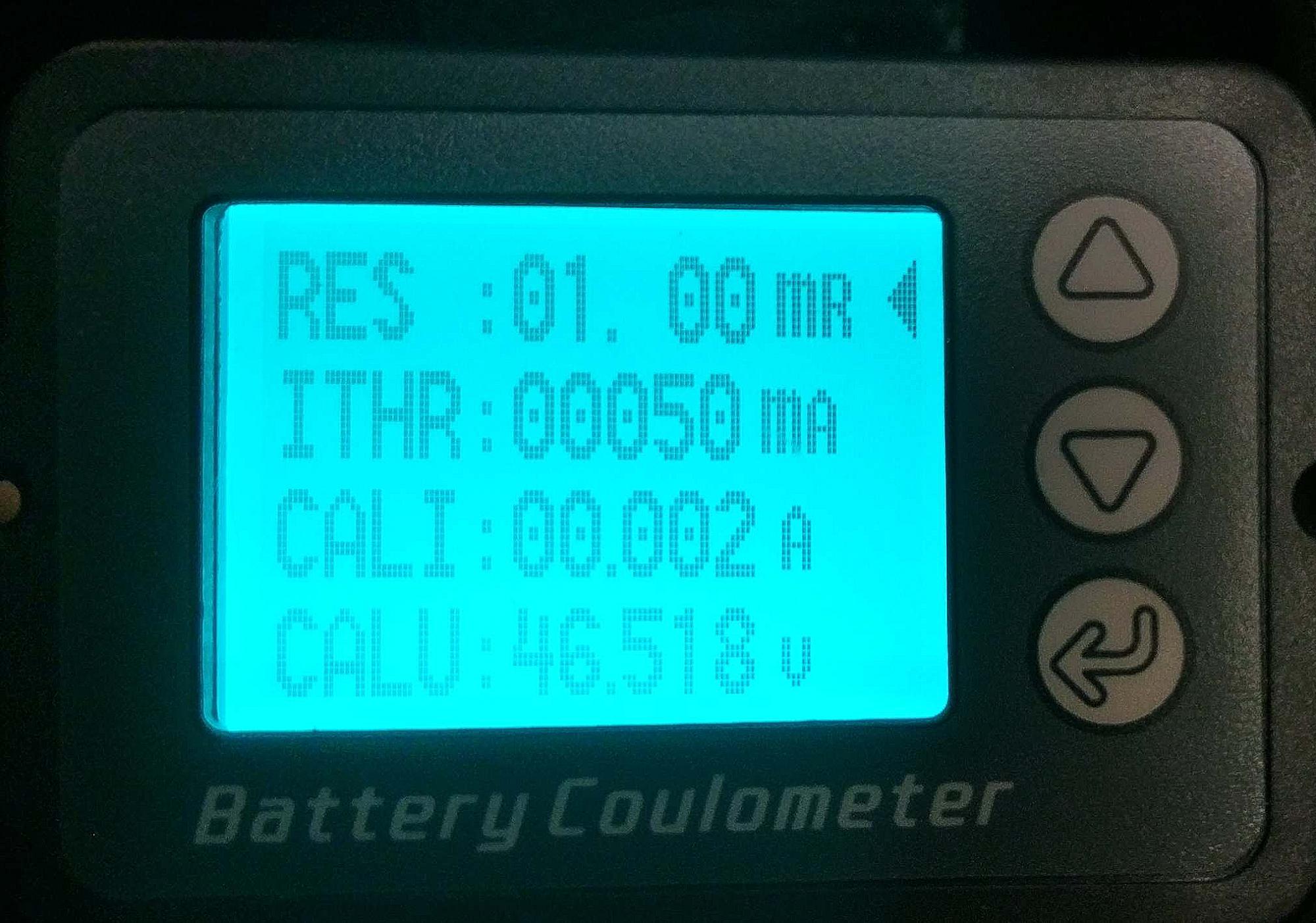

Я калибровочное меню и говорил, которое зажатием 3х кнопок и включении вылезает (см фото) оно не такое как в инструкции у меня , видать прошивка другая - подскажите алгоритм калибровки? У меня CALI и CALU не поддаются изменению, только первые два параметра RES  (наверно разрешение отображения единиц, не проверял) и ITHR( я так понял что это чувствительность включения прибора по току)

[satell]

Я калибровочное меню и говорил, которое зажатием 3х кнопок и включении вылезает (см фото) оно не такое как в инструкции у меня , видать прошивка другая - подскажите алгоритм калибровки? У меня CALI и CALU не поддаются изменению, только первые два параметра RES  (наверно разрешение отображения единиц, не проверял) и ITHR( я так понял что это чувствительность включения прибора по току)

Я вас понял теперь. Где-то я встречал статью про калибровку, там описывалось, что нуже источник образцового напряжения и тока и установка "нулевых" параметров производится при подаче образцового напряжения и тока и замыканием контактных площадок на плате.
Если найду эту инфу, допишу ее здесь.

[Abod]

Всем привет.
Ни кто не подключал данный ваттметр к батарее у которой отдельный провод на зарядку и на нагрузку?
Есть аккумулятор с одним проводом, там проблем нет, все работает четко, а вот со вторым акумом начинаются танцы с бубном.
что будет если врезать ваттметр между аккумуляторной сборкой и BMS?

[arealex]

Всем привет.
Ни кто не подключал данный ваттметр к батарее у которой отдельный провод на зарядку и на нагрузку?
Есть аккумулятор с одним проводом, там проблем нет, все работает четко, а вот со вторым акумом начинаются танцы с бубном.
что будет если врезать ваттметр между аккумуляторной сборкой и BMS?

ставь на линию нагрузку при зарядке по неведомым причинам то мигает то нет

[Ann-Nihill]

Всем привет.
Ни кто не подключал данный ваттметр к батарее у которой отдельный провод на зарядку и на нагрузку?
Есть аккумулятор с одним проводом, там проблем нет, все работает четко, а вот со вторым акумом начинаются танцы с бубном.
что будет если врезать ваттметр между аккумуляторной сборкой и BMS?

У меня именно так и полдключено, БМС с раздельной зарядкой и нагрузкой. Врезать между Минусом батареи и Батарейным минусом БМС и всё будет работать и считать и заряд и разряд.
(B- на шунте к минусу батареи а P- к БМС)

[satell]

У меня именно так и полдключено...

Подтверждаю! Подключено аналогично: контакт "В-" шунта кулометра подключен к минусу сборки АКБ, а контакт "Р-" шунта - соответственно к контакту "В-" БМС-ки. Кулометр считает и зарядку и разряд.

[Ann-Nihill]

Придумал простой способ программной калибровки тока на этом приборчике:
Понадобится точный амперметр хотя бы на 10 А, нагрузка
заходим в инженерное меню (отключить питание, зажать все 3 кнопки и подключить питание)
Далее первый параметр Res - это сопротивление шунта - его можно менять, идея в том чтобы с помощью нагрузки получить какой-нибудь произвольный ток  желательно больше ампера, измерить его точно при помощи подключенного последовательно с  нагрузкой амперметра и подбором значения RES получить близкие значения показаний прибора в режиме измерения. в моём случае это 0.852 мОм
Проверил в диапазоне 1-20А нелинейность погрешности небольшая, намного лучше стало - врал прибор на 0,5 А почти. С напряжением мне повезло, до сотых долей точно

[Kitano]

Народ неужели корпусов отдельно нету?

[wimax]

Увы... Вроде пока никто не похвастался...
1. 3D - printing
2. Подборо-коробинг
3. Стеклотекстолито-паятинг...

[Kitano]

Вобщем заказал с корпусом и уже получил. В нем теперь настройка емкости батареи настраивается по другому, через 3 кнопки тоже заходит в инженерное меню но в другое.
Теперь что бы настроить емкость акума надо включить прибор, зажать нижнюю кнопку на 3 секунды и появятся настройки какие нужны.
