Вопросы по работе и настройкам Версия5-Профи

[elektrik897]

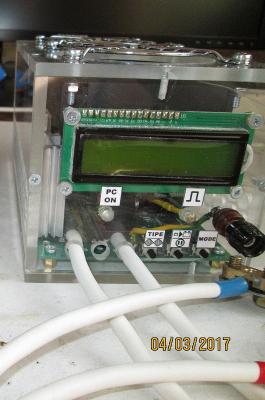

Я бы подвесил его изнутри над кнопками. Чтобы получилось типа их подсветки

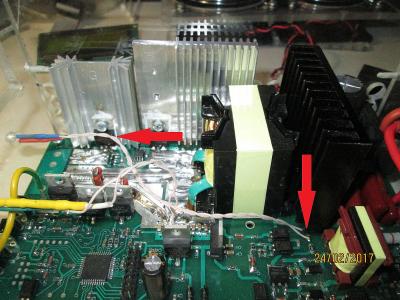

Выведите светодиод на переднюю панель. Красными стрелками показано от куда выходит и куда вставлен. Соблюдайте полярность включения светодиода.
Можно еще добавить индикатор тока - от плюса (АКБ) последовательно стабилитрон (18 в), резистор 1 кОм, светодиод, земля (низковольтная часть).  Очень удобно следить за тактами подачи напряжения на силовую часть и подачей токовых пакетов.

Спойлер

[ihor]

[user]elektrik897[/user], В Вашем варианте, просятся куллер с подсветкой в режиме наблюдать пакеты тока

[AlexAi]

Где-то встречал тактовые кнопки со встроенным светодиодом. Как вариант для замены при переносе зу в другой корпус.

[g-yur]

Пора открывать тему "Модинг ЗУС" !

[g-yur]

Можно еще добавить индикатор тока..  Очень удобно следить за тактами подачи напряжения на силовую часть и подачей токовых пакетов.

А  "наглаз" заметна разница индикации между этими индикаторами? Или они синхронно моргают?

[Серик]

Приветствую всех форумчан!
Получается, что оригинальный материал с изолирующим слоем найти не так просто!
https://electrotransport.ru/index.php?msg=1052527

[elektrik897]

В Вашем варианте, просятся куллер с подсветкой в режиме наблюдать пакеты тока

Нее, тускло горит, не покатит.
Добавлено 09 Апр. 2017 в 15:26

А  "наглаз" заметна разница индикации между этими индикаторами? Или они синхронно моргают?

Если красный погас раньше, сработала токовая защита. В добивке, при отсечке по напряжению, гаснут оба два вместе.

Спойлер

[us2idr]

Температура чего измеряется? Светодиод с резистором включал на выходную обмотку трансформатора.

[elektrik897]

Температура чего измеряется?

Силовой микросхемы FSFA2100.

Светодиод с резистором включал на выходную обмотку трансформатора?

Да.

[alexey1977]

Температура чего измеряется?

Силовой микросхемы FSFA2100.
...

Какие массивные у Вас радиаторы, а по дефолту везде стоят алюминиевые пластинки... Если у Вас с таким радиатором температура была больше 100С, интересно до каких температур всё это дело разогревается на стандартных радиаторах, не замеряли?

[elektrik897]

разогревается на стандартных радиаторах, не замеряли?

Видео снято как раз со штатным радиатором.

[Серик]

Доброго дня всем форумчанам!
Приветствую Вас elektrik897!
Подскажите, пожалуйста:

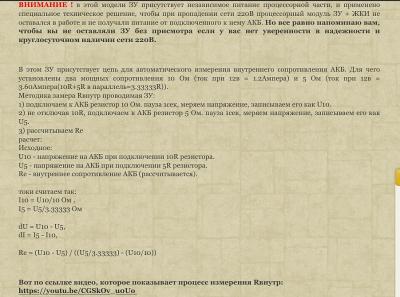

Я немного не понял, как измерять Rвн. при подключении Версия 5 Профи?
Надо иметь внешние резисторы 10 Ом и 5 Ом?
А в какой момент подключать?
Надо выбирать режим измерения Rвн. ?
Или  в начале, при включённом ЗУ к сети 220В, подключив клеммы аккумулятора ( после того, как выбрал режим заряда и емкость аккумулятора ) быстро подсоединять резистора, пока ЗУ не перешло в режим заряда? И ЗУ само, автоматически, перейдёт в режим измерения Rвн.?
А в конце ( середине ) заряда как это проделывать?
Белые керамические прямоугольные 5 Ваттные резистора подойдут для этих целей?
Наверное, удобно будет, предварительно приготовить сборку:  2 резистора с кнопками для соответствующих подключений?
И эта сборка ( отключенная ) может висеть на полюсах аккумулятора ( для периодических измерений ) ?
Хотя, в инструкции написано, что:

...присутствует цепь для измерения..., установлены 2 мощных сопротивления... .
Как мне войти в режим измерения Rвн.?

[AlexAi]

[user]Серик[/user], На выключенной в5 накидываете клеммы на акб и включаете зу в розетку. Смотрите на экран и видите как зу измеряет внутреннее сопротивление. Все резисторы уже встроены в зу. Специфического запаха при измерении не пугайтесь, на резисторах немного подгорает лак.
После измерения зу перейдёт в режим заряда через 5-10Сек на ранее установленном режиме. Поэтому перед измерением проверьте какой режим по ёмкости у вас установлен. Либо сразу после измерения снимите клемму с акб, для проверки и, если нужно корректировки режима заряда.

[Серик]

Ок. Сейчас производится 1 -ый заряд зарядным Версия 5 Профи, аккумулятор 6СТ-60 VL АПЗ производства ТОО "Кайнар АКБ", Казахстан. Куплен ( 2 шт. ) 2 месяца назад для периодического использования не в автомобиле ( для кратковременных разрядов 150-250А большим  током, общей разрядной емкостью по Ваттметру 2,5-3А*ч.) .
После чего, по идее я должен их восстанавливать. До этого немного подзаряжал 2 раза ЗУ из БП ПК CC CV, фаза Vстаб. =14,7В была 3 часа.
Сначала установил режим (STD20) до напряжения в паузе ( или НРЦ ) 13,1В, продолжительность 8 часов, закачано было AhS=13,5, затем ( так как аккумулятор практически новый ) переключил на (STD40), в этом режиме заряжается уже 14 часов, закачано в этом режиме AhS=15,8, ( всего закачано на данный момент 29,3 ), сейчас подачи идут 1,5-2 секунды, пауза 7 секунд. Напряжение в паузе ( или НРЦ ) 13,6В.
Наконечники проводные медные луженые 25-8 обжал прессом и пролудил электропаяльником 150W.  Кольцо контактной площадки наконечника разрезал, получив вилку, удобно быстро подсоединять/отсоединять.
Собираюсь попробовать Версия 5 Профи в режиме масштабирования.
Спасибо большое за подсказку.

[Alex_Soroka]

почему так много "пустых" запусков? либо совсем нулевых в сотые доли секунд, либо очень коротких.
...
Такое поведение НЕ на одном АКБ.
Что ей нужно? В чем причина?

Не ЗУ нужно а вашему АКБ
Инструкцию читать и внутр.сопротивление смотреть.
Откатиться вниз по току, если у вас Rвн около 0.1 ома или выше - вплоть до 7Ач режима.
по вашему видео ЗУ работает нормально, просто у вас токи подводимые "пережимают" способность акб принимать ток.
ЗУ Версия5 это МОЩНОЕ ИМПУЛЬСНОЕ ЗУ, а вы к нему подходите с мерками как для кипятильника 5А выхода.
Добавлено 10 Апр. 2017 в 09:30

А можно с синего взять питание для подсветки ЖКИ? Очень наглядно будет...

нельзя так.
в Версии5 ТРИ "ЗЕМЛИ" и если напутать с проводами то просто всё сгорит

[Alex_Soroka]

Собираюсь попробовать Версия 5 Профи в режиме масштабирования.

ЗАЧЕМ ???
в режиме масштабирования ЗУ не заряжает (ничего не выдает) кроме сигналов управления "вкл-выкл".
Никаких "лечебных" свойств не будет, потому что вы собираетесь заряжать "внешним кипятильником".
ЗУ в данном случае выступает просто контрольным прибором, который следит за 14.4в и отрабатывате "заряд с паузами". Всё!

[Серик]

Здравствуйте, Уважаемый Alex_Soroka!
Режим масштабирования-это опция, собираюсь этот режим периодически ( изредка ) использовать для заряда 48-250-450А*ч аккумуляторов ( только, вот надо мне с этим разобраться).
Собрал себе инвертор ( однотактный прямоход ) с выходом ( пока 45В ) 45В-30А ( немного переделанный в части СТ самосборный сварочный инвертор ), у него кроме регулятора тока и поцикловой защиты от тока КЗ ничего нет. Вот к нему режим масштабирования хочу прикрутить, получится неплохое ЗУ. !  Когда надо-прикрутил к нему Версия 5 Профи и вперёд! Заряд с паузами есть! Отсечка по напряжению есть! Добивка есть! Лёгкий и мобильный комплекс на выезд! После использования отсоединил, и всё, пусть лежит себе.
Конечно, в основном, я буду использовать Версия 5 Профи по основному назначению! Благодарю за внимание и комментарий!

[Alex_Soroka]

Режим масштабирования-это опция, собираюсь этот режим периодически ( изредка ) использовать для заряда 48-250-450А*ч аккумуляторов ( только, вот надо мне с этим разобраться).

так вот разберитесь, это совсем не то что вы думаете.

Собрал себе инвертор ( однотактный прямоход ) с выходом ( пока 45В ) 45В-30А ( немного переделанный в части СТ самосборный сварочный инвертор ), у него кроме регулятора тока и поцикловой защиты от тока КЗ ничего нет. Вот к нему режим масштабирования хочу прикрутить, получится неплохое ЗУ. !

не получится.
у сварочников крутопадающая ВАХ , это приведет к тому что броски напряжения есть а тока нет.

Когда надо прикрутил к нему Версия 5 Профи и вперёд!

не писать потом писем "ой! я там соединил а оно чето теперь не работает..."
