Практические опыты по переполюсовке АКБ

[Cyberpapa]

Это понятно что мизерный всё равно есть.Только в первой попытке переполюсовки у АКБ действительно был приличный саморазряд.В этом АКБ он не больше чем у непереполюсованного.

[user]Прадед.[/user], прежде чем что-то утверждать - необходимо проверить и аргументировать цифрами.

Я бы сказал, что Вы получили приемлемый для эксплуатации на автомобиле саморазряд, что несомненно является хорошим результатом.

[Cyberpapa]

Не понимаю, зачем долбить сварочным током, его ж не прожигать надо, а структуру перестраивать, на что в любом случае нужно немало времени.

При повышенной температуре и больших токах формирование АМ протекает заметно быстрее, однако завершать формовку придется меньшими токами, что собственно и делал  [user]Mav[/user].  Следует учитывать, что перезаряжалась AGM батарея с крепкими решетками.
Эксперимент ув. [user]Mav[/user] уникален, навряд ли кто-то будет одаривать батарею начальным током под 400 А.

[jeka081]

[user]Branimir[/user], понял Вас. Просто не привык еще к такому поведению в рамках переполюсовки.
Сейчас ток примерно 0,32А, U=14,75,а кипит сильней, чем при 16,3 в нормальном режиме, причем все банки практически одинаково, не зависимо от напряжения
Добавлено 24 Апр. 2020 в 13:54

Эксперимент ув.  Mav уникален, навряд ли кто-то будет одаривать батарею начальным током под 400 А.

Ну, в рамках эксперимента разве что, пока это не устоявшаяся традиция. Посмотрим, что с моей АКБ будет, если не оправдает себя в переполюсованном состоянии, попробую сваркой обратить её обратно.

[Branimir]

[user]Branimir[/user], понял Вас. Просто не привык еще к такому поведению в рамках переполюсовки.
Сейчас ток примерно 0,32А, U=14,75,а [b-b]кипит сильней[/b-b], чем при 16,3 в нормальном режиме, причем все банки практически одинаково, не зависимо от напряжения

Так и есть на переполюсантах.

[Cyberpapa]

если не оправдает себя в переполюсованном состоянии, попробую сваркой обратить её обратно.

Бессмысленное занятие, следует учитывать, что у [user]Mav[/user] были крепкие батареи и показывали хорошие параметры после переполюсовки. Думаю их можно было поднять без переполюсовок.

Я переполюсовывал трупы с мизерной остаточной емкостью, посему боялся давать большой ток, наверняка при формовании, решетки рассыпались бы.
Все мои потуги вернуть такие батареи в нормальную полярность потерпели полное фиаско. Все параметры становились значительно хуже, чем до первой переполюсовки.

[jeka081]

[user]Cyberpapa[/user], а чем Вы измеряли Rвн побаночно?

[Cyberpapa]

[user]jeka081[/user], доработал Ланкол.
Если вам интересно как доработал - дополню это сообщение ссылкой.

Доработка Ланкол

[jeka081]

Если вам интересно как доработал - дополню это сообщение ссылкой.

Конечно интересно, давайте.
Пока не имею показометра, не определился, какой брать, Виктор делал обзор-сравнение, из которого я понял, что если это не профи девайс, то ценность выше только в количестве алгоритмов и возможности обновления софта

[jeka081]

Продолжаю заряжать B.B.Battery 12Ah в обратной полярности. Залилось чуть больше 5С, U=14,75, ток снизился с 5% до ~1,8%, батарея остыла до комн. температуры (20°). Затопил печку - температура 23° и ток снова начал рости (соотношение напряжений по банкам не изменилось). Совпадение? Если этот процесс так отзывчив на температуру, тогда измерения min токов нужно проводить исключительно при нормальных условиях, ну и заряжать при t стремящейся к 25°.
Заметил в ранее слабых банках на бывших плюсовых пластинах присутствуют коричневые включения, пару точек. Это отставшая АМ? Хотя маты чистые.

[Cyberpapa]

[user]jeka081[/user], АКБ заметно реагируют температуру.
Когда нахожусь на работе, по логгеру напряжения на клеммах АКБ, работающем дома, вижу когда жена включает кондишку, при чем, кондишка умная, сразу не выходит на максимальную мощу.
Также в теме малых токов имеется график напряжений при охлаждении батареи c 25°C до ~ 0°C. Напряжение на клеммах, при стабилизированном токе, поднялось почти на 1 В.

Посему, дабы не промахнуться с выводами - рекомендую измерять температуру электролита, либо приколхозить какие-нибудь датчики к АКБ.

Заметил в ранее слабых банках на бывших плюсовых пластинах присутствуют коричневые включения, пару точек. Это отставшая АМ?

Без фото сложно определить.
Вы видите торцы пластин, если что-то и отслоилось - вероятнее всего это кусок трухлявой решетки, который потерял с ней контакт. Если имеется хоть какой-то контакт -  труха восстановится до губчатого свинца.

[jeka081]

Залилось чуть больше 5С

После 9,5 часов отстоя НРЦ=12,52в. Продолжаю заряжать. Настораживает, что в 2-х банках напряжение около 2,3в, а на остальных около 2,5в (после отстоя нрц было 2,06 и 2,09 соответственно).
Залилось 5,26С. После следующей ночи отстоя (10ч) НРЦ=12,75в за вычетом "лишнего" напряжения в одной банке, которую оставил наночь заряжаться, поскольку при общем заряде напряжение на ней не росло выше 2,35в. Заряд продолжается. Ввиду низкой температуры, 18°, ток упал за 5 мин до 0,8%, сейчас нагрею до 25°, посмотрю как поднимется.
Батарея прогрелась до 25°, ток поднялся до1%... и продолжает расти по мере разогрева АКБ. Остановил заряд на ночной отстой при токе 1% (23°), залилось 5,43С. Банка, заряжавшаяся отдельно, при общем заряде проявила себя получше. Есть еще одна с напряжением 2,34в при общем 14,75в, поставлю ее тоже отдельно, может подтянется.
Не подтягивается слабая банка, почти сутки на заряде CV=2,47, ток 2,5%. Подожду еще... Через 30 часов отдано 0,87С, мин. ток 1,83% (23°).
Через 36 отстоя (кроме заряжавшейся в то время банки) НРЦ составило 2,09-2,11в.
+еще 8 часов отстоя, далее заряд CV=14,7, через час замер по банкам показал разброс 2,41-2,46в (было 2,33-2,50), уже лучше, да и ток снизился до 0,63% (21°), залито 6С не считая отдельного заряда банки. Еще через 3 часа ток упал до 0,56% (20°).
Поставил на дозаряд током 2,67%, U выросло сразу до 15,48в, за 20мин снизилось до 15,44в, через 2 часа - 15,40в. Разница напряжений +- одинакова как и при 14,7в.
НРЦ после 10ч отстоя (19°)
2,1  2,1  2,1  2,11 2,11 2,09. Начинаю разряд током 5% до 12в с контролем возможного преждевременного обвала.

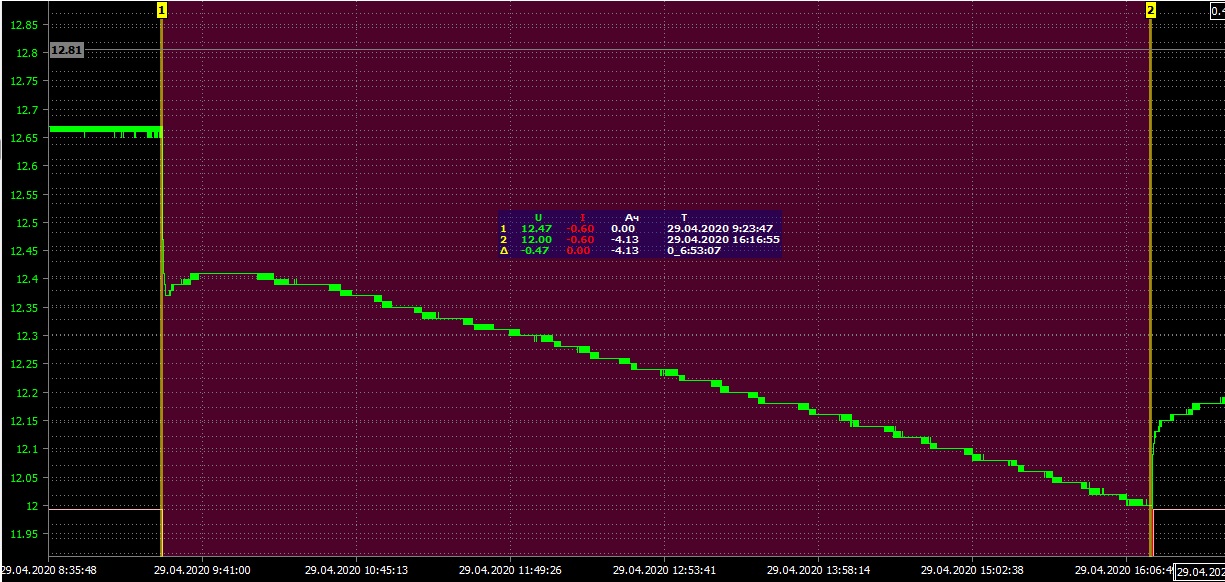

Результаты первого разряда током 5% до 12в после переполюсовки:

В течение процесса все банки снижались синхронно, минимальные напряжения:
2,0  2,0  1,99 2,0  2,0  1,98
Сумма не равна 12,00, поскольку показания мультиметра немного отличаются от кулона.
10 мин. после отключения НРЦ=12,17, 30мин. - 12,18в.
Заряд током 0,1С(10%) до СV=14,6, начало снижения - 14,1в. Залилось 5,78 Ач с учетом выдержки при CV=14,6 в течение 42 часов. Imin=2-2,1% 0,2-0,21%. U побаночно в конце заряда:
2,43 2,39 2,45 2,46 2,45 2,40
НРЦ через 2,5 часа:
2,13 2,13 2,13 2,13 2,13 2,11
Дозаряд током 2%. За 15 мин U достигло 15,6в и далее изменялось +/- 0,02в в зависимости от температуры (21-24градуса). Залилось в течение 18 часов 4,26Ач. U побаночно в конце дозаряда:
2,61 2,54 2,62 2,63 2,62 2,56
Масса АКБ до и после дозаряда составила 4087 и 4082г. соответственно, т.е. за 18 часов при I=2%, U=15,6 потеряно 5г воды.
НРЦ 4,5 часа отстоя:
2,13 2,14 2,13 2,14 2,14 2,11 =12,79в.
2 дозаряд током 2% в течение 2-х часов. U побаночно:
2,61 2,56 2,63 2,64 2,63 2,57
Напряжение немного поднялось на всех кроме 1-й банки.
НРЦ 6,5 часов отстоя:
2,13 2,14 2,13 2,13 2,13 2,11 =12,77в.
3 дозаряд током 2% 1,5 часа показал небольшой прирост U=15,73.
18 часов отстоя, НРЦ:
2,13 2,13 2,13 2,13 2,13 2,11 =12,76в.
2 разряд током 2% 5% до 1,80в на элемент

Umin:
1,864 1,895 1,824 1,858 1,86  1,80 =11,1в. Слито 9,39Ач.
НРЦ через полчаса:
1,908 1,933 1,901 1,913 1,914 1,89 = 11,47в.
Заряд током 10% до CV=14,72. Залилось 10,04Ач, минимальный ток 0,2-0,21% (t=20 градусов) - практически не изменился с прошлого цикла. U побаночно:
2,44  2,43  2,47  2,48  2,47  2,43
Далее дозаряд (2%) в 3 захода с перекурами в сумме 19 часов  + дозаряд 6 банки 5 часов. В конце последнего дозаряда Umax:
2,69  2,65  2,72  2,72  2,72  2,67 =16,17в
НРЦ через 4,5 часа:
2,15  2,16  2,15  2,16  2,16  2,14 =12,92в

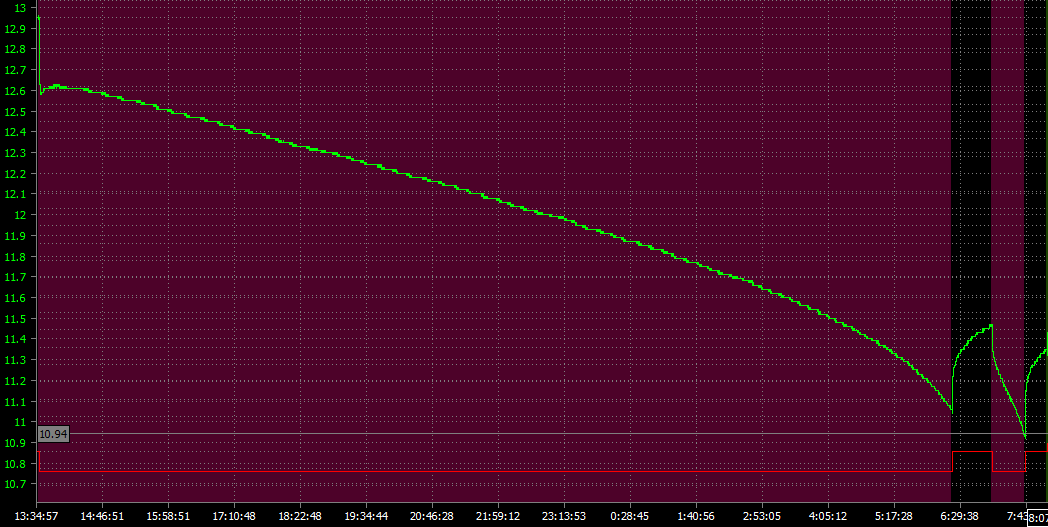

3 разряд током 2% 5% до 1,75в на элемент

На графике пауза в разряде - сработала отсечка по скорости падения напряжения = 7мВ/мин. Продолжение разряда контролировал вручную.
Umin:
1,826 1,876 1,808 1,829 1,838 1,750 =10,927в.
Слито в сумме 10,39Ач. Разбаланс немного уменьшился, емкость подросла.
Заряд током 2% до CV=14,73. Залилось 10,41Ач. Imin=0,2%. U побаночно:
2,42  2,45  2,48  2,49  2,49  2,40
Обратил внимание, что максимально впитывается электролит в маты при заряде малым током не доходя до 13в.
Дозаряд током 0,83% 2ч20мин. Залилось 0,23Ач Umax=15,8в. НРЦ через 11 часов:
2,16  2,18  2,17  2,17  2,17  2,15 = 13,02в
Дозаряд током 2% 3часа Umax=16,4в U побаночно, когда напряжение немного скатилось:
2,71  2,69  2,74  2,75  2,75  2.70
Доливка в 6 банку электролита 1,26(другого не было) 2мл и дозаряд ее отдельно 5 часов с перекурами током 2%, Umax=2,70в
НРЦ через 23 часа:
2,15  2,16  2,15  2,16  2,16  2,14 = 12,92в при температуре 18 градусов.
НРЦ через 60 часов:
2,14  2,15  2,15  2,15  2,15  --- (6-я банка отправилась тем временем в КТЦ).
Разряд 6 банки до 1,75в током 5% дал 10,42Ач. НРЦ через 2 часа - 1,91в. Далее заряд ее током 2%.
После полного заряда 6 банки АКБ отправится на бесперебойник в буферный режим работы (рассчитываю на месяц), потом контрольный КТЦ.

В целом, после того как эта АКБ отдала в нормальной полярности чуть больше 2Ач, приятно удивила, отдав 10,42Ач из 12Ач номинальных после переполюсовки.
-----------------------------------
Итак, простояла АКБ в обычном бытовом бесперебойнике, дающем 13,47в максимум, ровно 1 месяц. За 3 дня до снятия было длительное отключение света, что батарея села вплоть до выключения ИБП, что, возможно, тоже внесло коррективы в полученный результат. Разряд проводился током 0,1С(10%) до падения напряжения 1,7в/эл. Разряд был остановлен при напряжении 10,9в, слитая емкость составила 8,88Ач.
Думаю, что это неплохой результат для батареи, которая в нормальной полярности отдавала ~2Ач. Имеется проблема недозаряда (ибп выдает 13,47в), что более ощутимо для несбалансированной АКБ и влечет дальнейшую, но не лавинообразную потерю емкости, если периодически не выполнять стационарное обслуживание.

[jeka081]

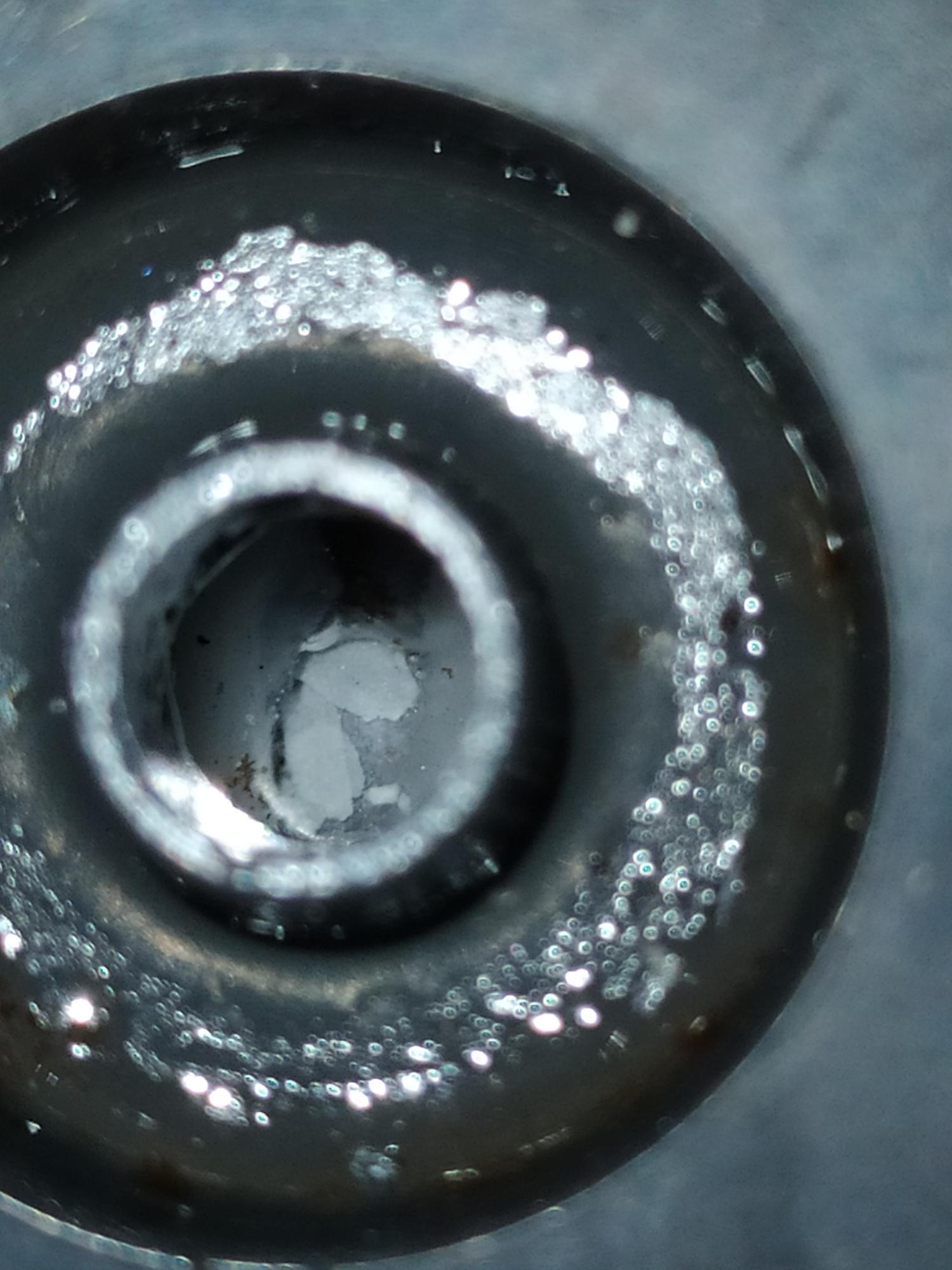

Подскажите, что за белые куски на бывшей положительной пластине?

[Прадед.]

smiley Прадед., прежде чем что-то утверждать - необходимо проверить и аргументировать цифрами.

После 3 дней после заряда НРЦ 12,8  ,спустя 3 недели 12,66.

[Cyberpapa]

После 3 дней после заряда НРЦ 12,8  ,спустя 3 недели 12,66.

Напряжение на клеммах АКБ ничего не говорит о остаточной емкости, при измерении саморазряда учитывается именно остаточная емкость батареи после отстоя.
НРЦ говорит о плотности электролита.

[Cyberpapa]

Подскажите, что за белые куски на бывшей положительной пластине?

Не пойму по фото, это у вас столько лишней воды, что кусочки белой хрени утонули в ней ? Батарея AGM или я что-то путаю ?
[user]jeka081[/user], попробуйте достать эти куски и рассмотреть более детально. Думаю они тонкие и хрупкие.
Я доставал подобное двумя проволочками, одну с нескольких попыток выгнул так, чтобы пластинка легла на колечко снизу проволочки. Второй проволочкой загонял пластинку на колечко.

[jeka081]

[user]Cyberpapa[/user], да, это АГМ, после переполюсовки видимые пластины стали серыми, а на фото вообще каша. Попробую достать. Вода чуть выше матов.

[Прадед.]

Напряжение на клеммах АКБ ничего не говорит

Если на недопереполюсованном был саморазряд так и НРЦ падало и весьма ощутимо.

[jeka081]

[user]Cyberpapa[/user], подскажите, в конце заряда (после первого разряда до 12в) нужно ли пытаться отдельно дозаряжать отстающие банки? На сейчас при CV=14,6 разброс от 2,37 до 2,46 уже 12 часов и не меняется, ток 0,25%+-
