Практические опыты по переполюсовке АКБ

[Атлант]

Атлант, как догадались, по фото?

По опыту, батенька, по печальному опыту.

В магазинах дистиллированная вода ТДС показал около 30.

Это не дистиллированая вода - кто в наше время кипятить-то будет... Обычная "нормализованная", с мембраны, минимум до 15 ТДС.

[RUSTAMABRU]

не знаю. пусть уже стоит.

Залил воды. Примерно по 50 мл. на банку. Сейчас напряжение 14.6. Учитывая, что понижение с 14.6, скоро начнется падение тока. Залито только 3С. Вот я думаю , если ток упадет,  еще 4С заливать придется очень долгое время. При 14.6 испарение будет большим и уже держать его дома, хоть и в комнате, которая сейчас не используется вредно. Как думаете если перенести акб в неотапливаемую комнату с температурой около 10 градусов?

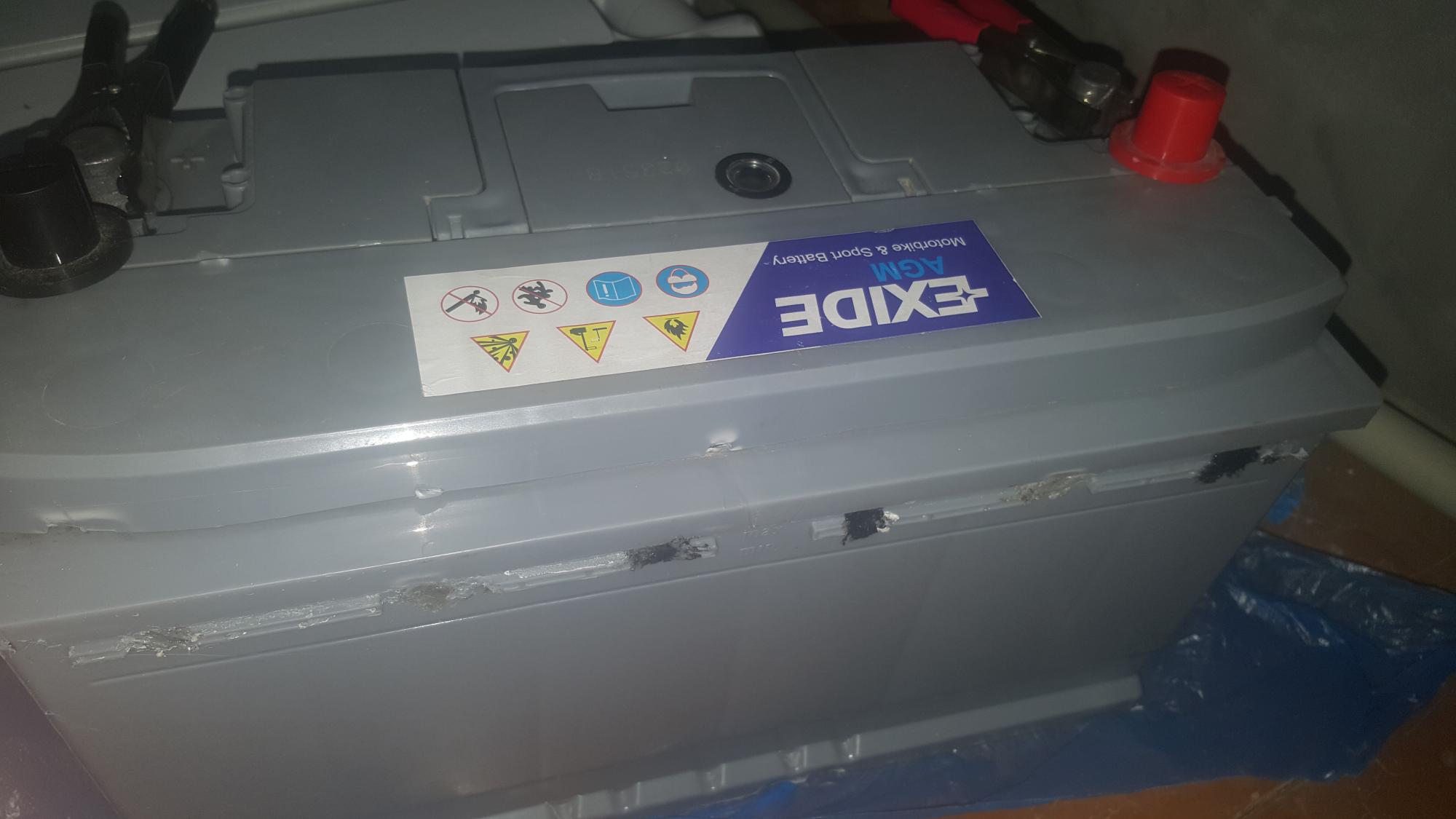

P.S. Наверное правильней было делать дырки сверху. Сделал сбоку и теперь парюсь паять. То одна мокреет то другая.

[Cyberpapa]

[user]RUSTAMABRU[/user], если батарею хорошо утеплить пенопластом - температура электролита не должна снизиться, по-моему - она должна даже подняться.

[RUSTAMABRU]

если батарею хорошо утеплить пенопластом - температура электролита не должна снизиться, по-моему - она должна даже подняться.

Благодарю! Сегодня курьезный случай был. У меня под разлив воды обрезана двухлитровая баклажка и в ней лежат шриц , пипетка, шланчик для проверки уровня. Привожу олрайт 5л. Заливаю чуток для проверки ТДС. Проверяю - больше 200. Да, что за фигня такая, ждал больше 10 дней. Думаю блин подсунули воду из под крана. Фоткаю, чтобы отправить в онлайн магазин. Пошел проверить из под осмоса - 30. Думаю вот капец попал, тут акб пыхтит и не знаю уровень. Слил воду после осмоса, залил воду из канистры олрайта. Да, что за фигня - 000. Блин , думаю гонит ТДС. Иду с посудой, внутри ТДС и лью из под осмоса и смотрю 5-6. Оппа, только дошло, что олрайт - 000!

[RUSTAMABRU]

Заряжать надо пока не зальете >6-7С (вовремя пополнять уровень).

Завтра надеюсь, дай Бог, залью 6С. На данный момент напряжение 14.65 и потребление тока 2.15А. Акб около 25 гр. глазок горит зеленым. Вчера при очередной перестановки 48 часового основного заряда, пробовал проверить состояние и показания постараюсь прикрепить. На мой взгляд неплохие. Хотелось бы подкрепить свои убеждения хорошой емкостью. Могу ли я после 6С сразу поставить на разряд и каким током и до какого предела? Имею в наличии Кулон с его возможностью разряда 3А, лампочку 5.5А, так что имею возможность делать разряд 3А, 5.5А и 8.5А. После разряда могу ли я зарядить акб током 1/10 от емкости, примерно 9Ач и остановится на время, чтобы заняться другим акб 60Ач, который ждет разряда и заряда, чтобы подытожить проведенные работы над ним и постараться уровнять одну отстающую банку.

[jeka081]

После разряда могу ли я зарядить акб током 1/10 от емкости, примерно 9Ач и остановится на время, чтобы заняться другим акб

Лучше бы не разряжать в таком случае, а пусть ждет своей очереди под буфером ~13,6в, если есть такая возможность. Вроде как и пауза, но и будет соблюдена непрерывность процесса

[Branimir]

[user]RUSTAMABRU[/user], верно [user]jeka081[/user], написал.
Нет смысла в разряде на данном этапе.
Лучше буфер или просто в отстой поставить на несколько суток (буфер предпочтительнее).
Будет саморазряд и выравнивание заряженности слоев, т.к. могут оставаться островки плохо и/или недостаточно переполюсованных участков пластин (в т.ч в глубине пор).
Потом поставите опять на заряд и продолжите доформовку.

[RUSTAMABRU]

Лучше бы не разряжать в таком случае, а пусть ждет своей очереди под буфером ~13,6в, если есть такая возможность

Зарядка одна.

[RUSTAMABRU]

Потом поставите опять на заряд и продолжите доформовку.

У меня вопрос о котором я не знаю и хочу спросить. Куда расходуется эта огромная энергия (6С-10С) принимаемая АКБ?

[Cyberpapa]

[user]RUSTAMABRU[/user], часть энергии уходит на полный разряд, т.е. - на преобразование АМ в сульфат.  При изготовлении АКБ производитель закладывает большее количество АМ чем необходимо для обеспечения заявленной емкости, нам приходится и эту часть массы преобразовать в сульфаты. За тем нам надо всю эту массу сформировать (зарядить).
Есс-но все процессы не идут одновременно на всей поверхности пластин, где-то на пластине АМ сульфатируется, в другой части пластины уже идет преобразование сульфата в новую АМ....
Не забывайте, ваша батарея до переполюсовки набралась ненормальных сульфатов, которые приходится длительно растворять, преобразовывать в АМ, т.е. - некоторая часть электродов переполюсована, другая часть еще в сульфатах, третья, со старой АМ, еще не думает сульфатироваться..
Новая, уже сформированная часть пластины начинает перезаряжаться, жрет ток, который ей не нужен, однако несформированной части требуется ток, для чего приходится затрачивать лишнюю энергию....

[RUSTAMABRU]

Потом поставите опять на заряд и продолжите доформовку

Стоит при 14.7 , ток не падает ниже 1.5%. Раз в сутки делаю перемешивание при 3%. Поднимается до 15.1. Плотность
1.3, 1.302, 1.275, 1.3, 1.31, 1.29. Воды съел уже литра полтора.

[Branimir]

Стоит при 14.7 , ток не падает ниже 1.5%

[user]RUSTAMABRU[/user], это говорит о том, что пластины по площади и глубине неравномерно переполюсовались (точнее, имеется их недопереполюсованность) --->
и сами банки неравномерно переполюсованы (недопереполюсованы) обычно ---> на них разное U побаночно (не смотря, на выход плотности до мах, т.е. до исходной).

Часто наблюдаю похожую картину (когда, даже после заливки 8-9-10С, min-ток еще долго не желает снижаться ниже 1% при 14,7v),
если изначально для переполюсовки применяются токи выше 3% и, при этом, АКБ добирается по напряжению до 14,7v достаточно быстро, за 4-5 суток (вместо 9-12 при токе 3%) --->
по моему мнению:
- процесс электролиза, как только он начинается (а он на переполюсантах раньше начинается!) мешает качественному преобразованию АМ в обратную полярность
- и часть банок, при более высоких токах переполюсовки, убегает выше 2,45v (при общем U на АКБ около 14,7v),
особенно, если до переполюсовки в АКБ был разбаланс и банки имели разную остат. емкость и разное качество состояния пластин --->
что и влияет на различное состояние скорости формовки банок, способствуя их разбалансу
(достаточно замерить побаночное U на заряде, чтобы в этом убедиться) --->
на такие образцы уходит по 3-4 недели (и часто min-ток в конце, все равно, далек от идеального).

[user]RUSTAMABRU[/user], в Вашем случае, разбаланс и разнобой недоформовки банок видно и по плотности...

Есть смысл
- перемешивания делать почаще (через 8-10 часов) в течение 2,5-3 часов
- с последующим буфером CV=13,65v (при +25С) на 12-15 часов
- и заряд вести не при U=14,7v
- а дозаряжать током 1,5% при отпущенном Umax (это даст возможность тем банкам, которые при ограничении Umax=14,7v имеют более низкое U, получать больше энергии и подрасти по U)

[RUSTAMABRU]

Есть смысл
- перемешивания делать почаще (через 8-10 часов) в течение 2,5-3 часов
- с последующим буфером CV=13,65v (при +25С) на 12-15 часов
- и заряд вести не при U=14,7v
- а дозаряжать током 1,5% при отпущенном Umax (это даст возможность тем банкам, которые при ограничении Umax=14,7v имеют более низкое U, получать больше энергии и подрасти по U)

В таком режиме держу. Подливаю воду. Поднимается плотность до 1.31, после заливки падает до 1.28 примерно. Одна банка слабо кипит, слегка шампанит, в нее заливаю раз в три четыре раза. Сейчас в ней 1.285. При 1.5% поднимается макс до 14.8, при 3% макс 15.2

[Branimir]

[user]RUSTAMABRU[/user], доформуется на авто.
Или Вы ее где-то иначе будете использовать?

[RUSTAMABRU]

Или Вы ее где-то иначе будете использовать?

У меня его ставить некуда. Полярность другая. Какую плотность сделать, чтобы его отложить в сторону? Сейчас стоит на хранении 13.65 и 0.4А.

[Branimir]

Какую плотность сделать, чтобы его отложить в сторону?

Вопрос: насколько отложить?
Я бы не стал снижать плотность ниже исходной заводской, пока он не перестанет жрать ток.

[Covid-19]

Я пробовал переполюсоввывал трупы малые AGM но от этого они только трупее стали. Если пластины разрушены то толку то!

[Cyberpapa]

[user]Covid-19[/user], многое зависит от умения перезаряжать батарею.

В данной теме народ оперирует цифрами. Огласите параметры ваших испытуемых до и после переполюсовки.
