Восстановление АКБ AtlasBX AX 75Ач 750CCA

[Sub2001]

[user]Branimir[/user], после каждого долива, впитывания и последующего заряда, ток падает в среднем на 0,1А.
напомню что до вскрытия акб (то есть не было дополнительного кислорода) ток опускался до 0,234А.
в понедельник заеду в гараж, сделаю щуп для того что бы дотянуться до скрытых бареток и замерить напряжение уже более точно побаночно.
а пока доливаю еще по 10мл, дам впитаться часов 8 и поставлю на заряд в ночь.

[Sub2001]

после отстоя 24 KW600: R=4.19, CCA=592A, НРЦ=12,98В, SOH=78%, SOC=98%

затем делал еще замеры до долива дистилята и было следующее: KW600: R=4.16, CCA=599A, НРЦ=12,90В, SOH=79%, SOC=98%
а сегодня после отстоя 13ч KW600: R=3.62, CCA=686A, НРЦ=12,90В, SOH=91%, SOC=98%
вроде как получше ему становится

[Sub2001]

доливаю еще по 10мл, дам впитаться часов 8 и поставлю на заряд в ночь.

в очередной раз после долива, произошло снижение тока, если в прошлый раз ток был 0,650А, то в этот раз опустился до 0,550А
U на клеммах 14,56В , U побаночно от "-": 1 - 2,40В, 2 - 2,45В, 3 - 2,45В, 4 - 2,45В, 5 - 2,45В, 6 - 2,35В

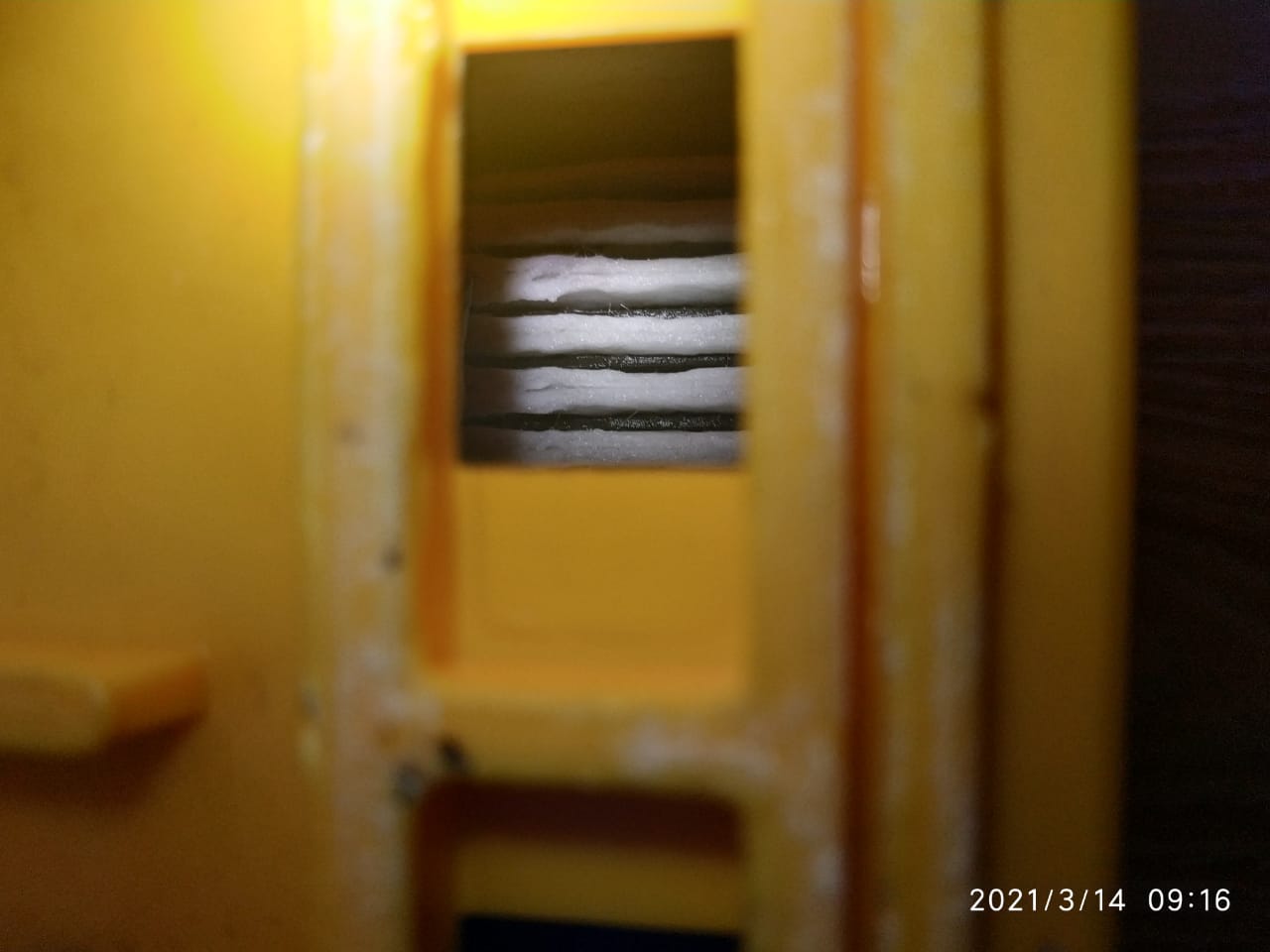

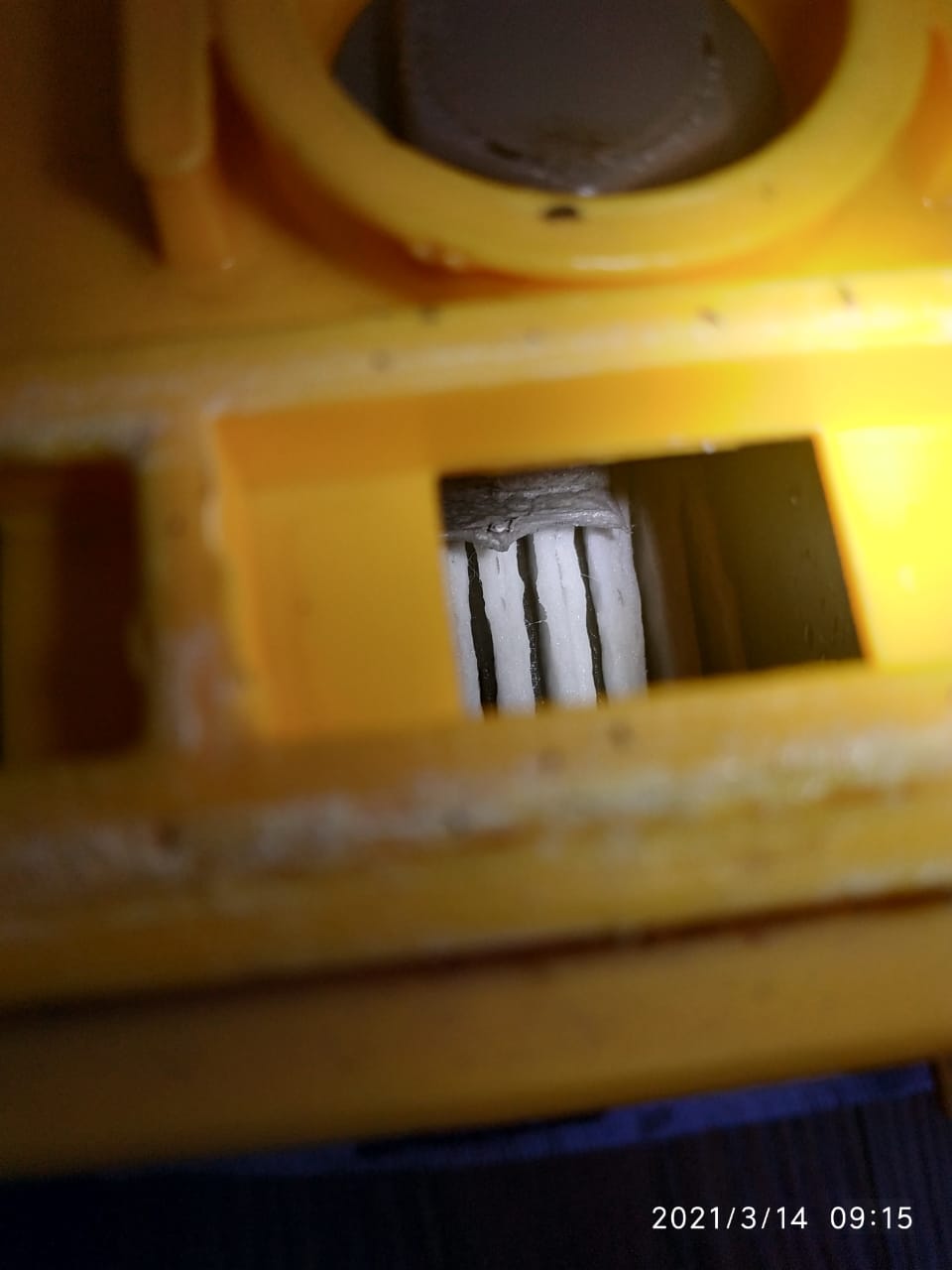

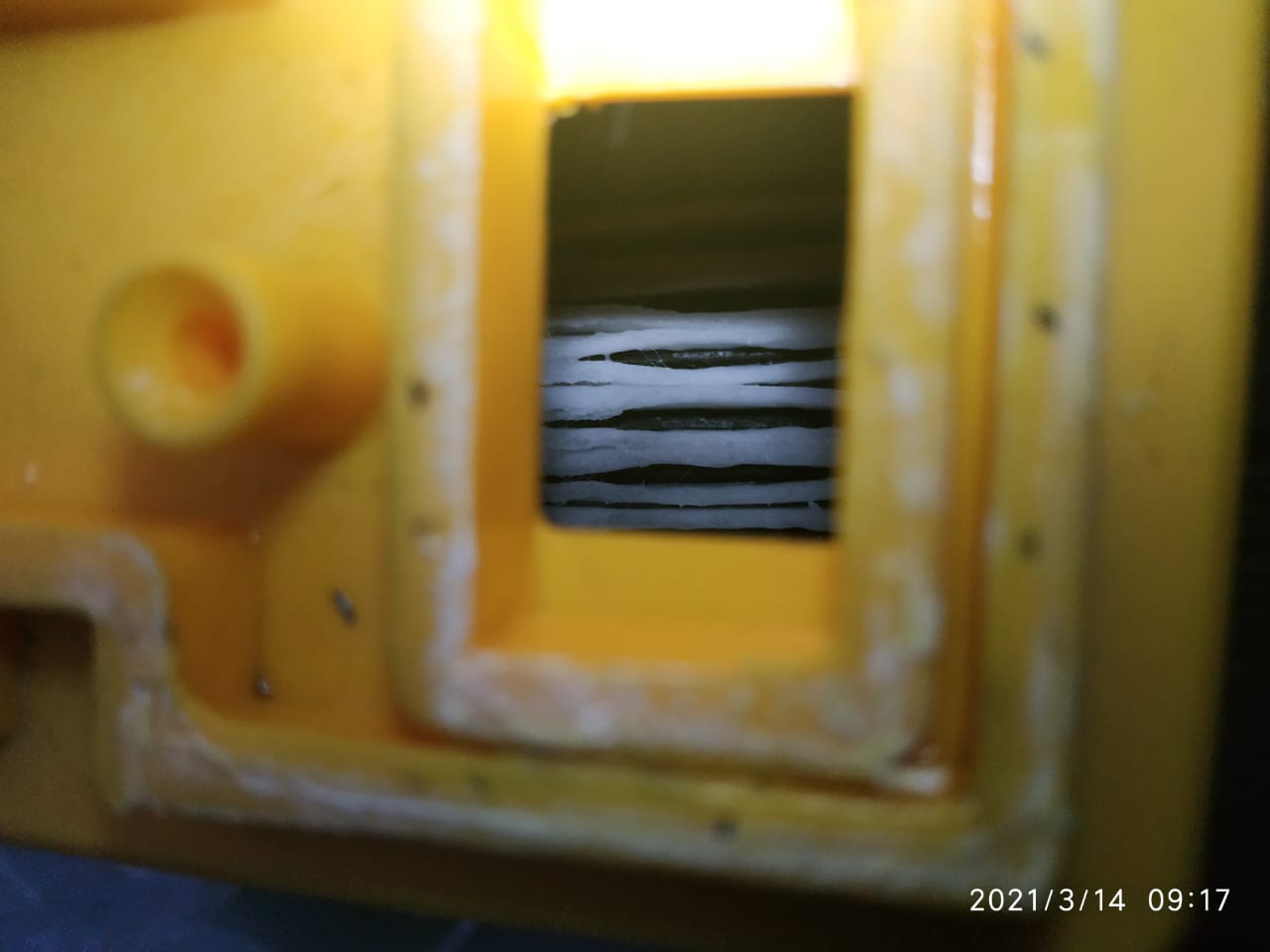

лужицы по прежнему не наблюдаю (может тут укладка не такая, не позволяет увидеть, фото приложу под спойлер)
думаю долить еще по 10 мл после отстоя 12ч и оставить впитываться на ночь. а завтра с утра возобновить заряд.

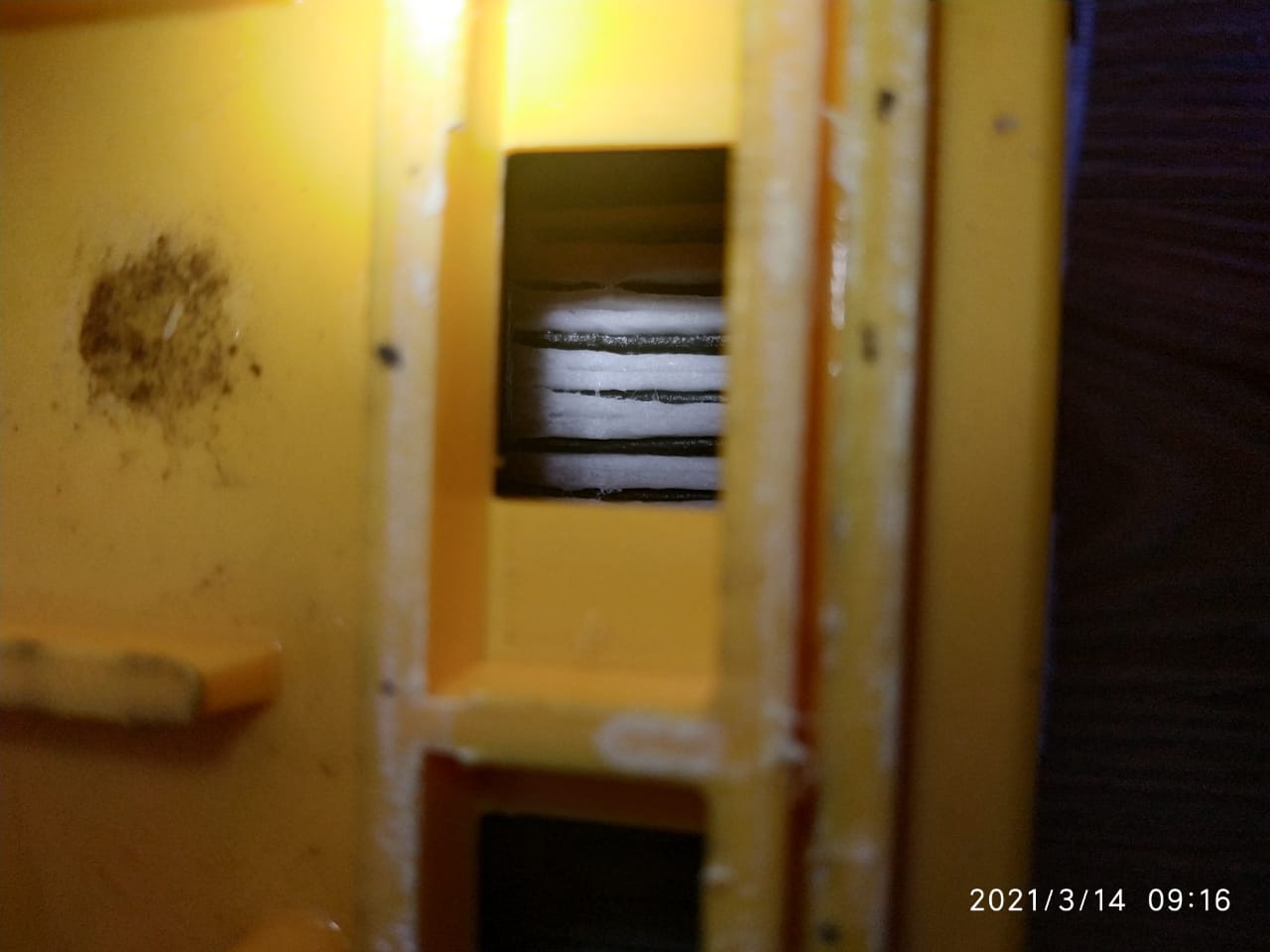

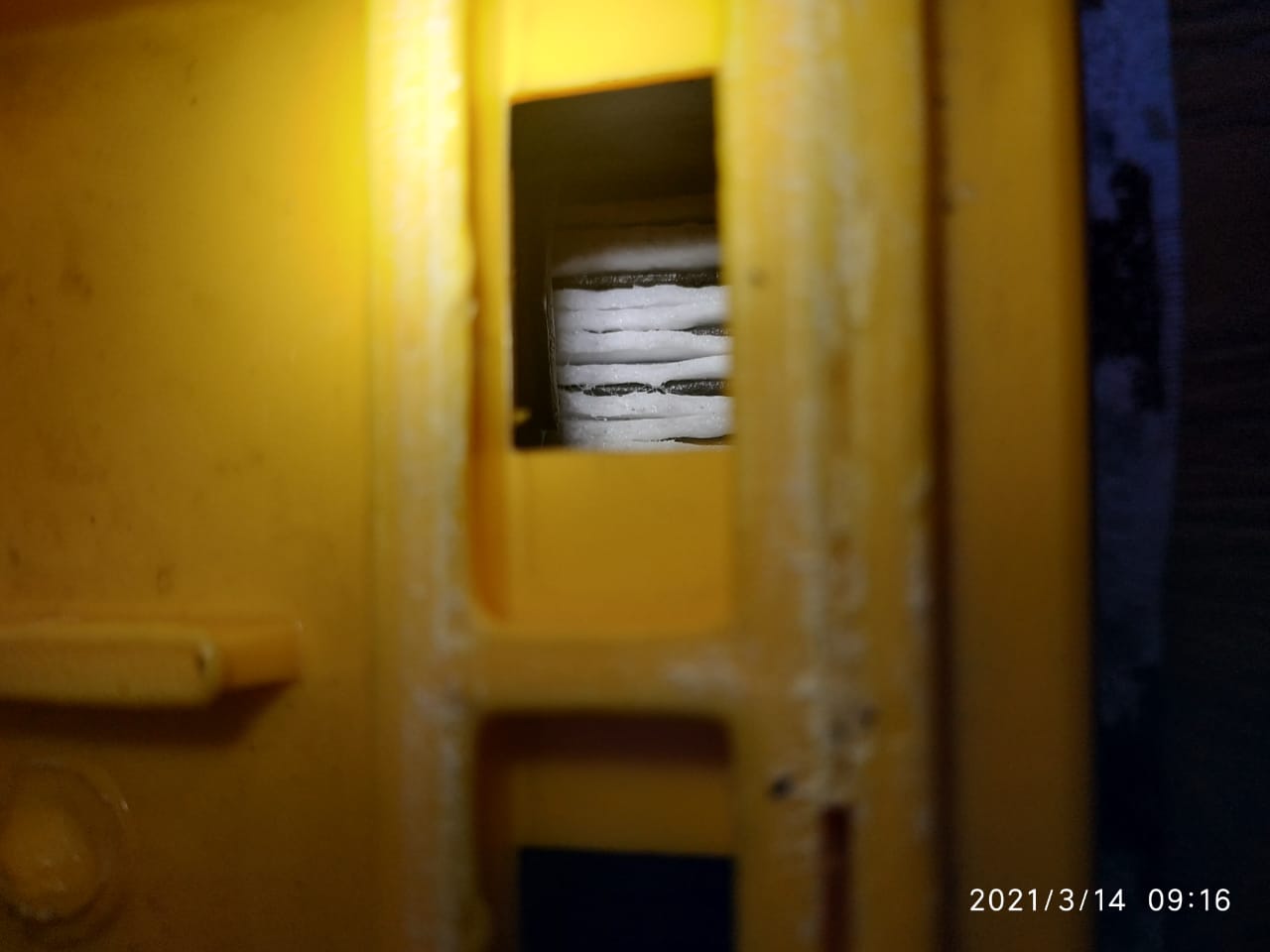

Спойлер

сейчас посмотрел фото, вроде есть блеск влажности

[Branimir]

[user]Sub2001[/user], если побаночные замеры верны, то средние должны богато сочиться влагой (на фото этого не вижу).
При этом, порционный долив (когда нет спешки) считаю более благоприятным способом (чем сразу с верхом заливать), с точки зрения степени образующегося расслоения.

Герметизация банок по окончании работ обязательна, т.к. кислород воздуха будет разряжать ОАМ (при отстоях банки будут забирать воздух извне).
(в противном случае надо делать из этой АКБ наливную, но тогда придется часто доливать и проблема герметичности встает).

Конструкция общего вентканала (без отдельных клапанов на каждой банке), конечно, непрактичная  ---> производитель не предусматривает долив
(можно, конечно, и втемную доливать через проколы сверху, если нет явного разбаланса банок).

[Sub2001]

[user]Branimir[/user],

порционный долив (когда нет спешки) считаю более благоприятным способом (чем сразу с верхом заливать)

уже долито по 30мл на банку, если вечером залью еще по 10мл, то станет по 40мл на банку, не много?
Добавлено 14 Март 2021 в 10:01
крышка просто лежит на банках, как поднимаю её, ток начинает падать, кладу на место, ток ростет

[Branimir]

станет по 40мл на банку, не много?

Согласно эмпирическим данным, много - это ближе к 1мл/1Ah на банку и выше
(и то не сильно страшно, если нет сильного разнобоя по кол-ву долитого в каждую банку)

[Sub2001]

[user]Branimir[/user], после отстоя 9ч KW600: R=3.66, CCA=680A, НРЦ=12,92В, SOH=90%, SOC=98%, долил в каждую банку по 10мл. После чего положил АКБ на бок, сначала на тот который дальний от окон, на 2ч. Затем на другой бок и вот тут в 5 из 6 банок я увидел в нижней части пластины явно выступающий электролит. Только в крайней банке, в которой "+" клемма, такого явления небыло замечено, говорит ли это о том что в эту банку нужно уже сейчас долить?

[Branimir]

говорит ли это о том что в эту банку нужно уже сейчас долить?

[user]Sub2001[/user], я уже ранее писал, что ориентируюсь на побаночное U,
когда пытаюсь визуально оценить состояние влажности верха матов АКБ (в нормальном положении !!!).
Т.к. именно пузырьки выталкивают электролит наверх и они появляются
- при наличии газовыделения от электролиза,
- который идет с определенной интенсивностью при U>2,4v,
- а интенсивность определяется величиной тока в этот момент
(поэтому стремимся доливать, когда ток снизится на основном заряде до некоторого min - "полочка").
Вскрывал новые AGM, чтобы оценить визуально, как выглядят маты на основном заряде, когда ток уже снизился до min и
на это ориентируюсь в дальнейшем.
Хотя, еще раз повторю, что не вижу проблемы в равномерном переливе банок
([b-b]именно равномерном[/b-b], чтобы искусственно не создавать разбаланса банок)
Поэтому, когда Вы увидите, что на всех банках почти одинаковое U, но визуально в каких-то банках маты явно суше ---> доливайте.
Либо, если увидите, что на каких-то банках уже явно визуально избыток влажности, а на остальных банках сушняк и U отстает (да еще и ток не снижается), то тоже надо доливать эти отд. банки.
Понимаю, что муторно и проще сразу плеснуть, но потом придется тратить время и ресурс на балансировку...

Когда Вы наклоняете АКБ, то, кроме пузырьков, еще и гравитация (сила тяжести) излишек влаги из матов выгоняет.
Очень возможно, что в крайней банке потеря влаги больше, но не подскажу, как это верно определить при наклонах (поворотах набок) АКБ...

[Sub2001]

ток упал до 0,440А при 14,7В на блоке питания, U на клеммах 14,58В , U побаночно от "-": 1 - 2,40В, 2 - 2,47В, 3 - 2,44В, 4 - 2,44В, 5 - 2,46В, 6 - 2,36В. вырисовывается слабая банка. отключаю на ночь на отстой, утром долью по 10мл и оставлю впитываться, потом вернусь на основной заряд.
Добавлено 16 Март 2021 в 21:24
банки измерял при помощи щупа, получилось не очень, но вроде получилось

[Branimir]

6 - 2,36В. вырисовывается слабая банка.

[user]Sub2001[/user], тут стоит учитывать еще и то, что
- когда банка открыта
- маты сверху суховаты (отрицат. пластины, ОАМ не прикрыты влажностью электролита)
- и имеется доступ кислорода из воздуха (который разряжает ОАМ)
- то U на такой банке будет ниже по этим двум причинам (сухость и разряд ОАМ)
Кстати, полностью дозарядить ОАМ таких банок будет долго и требуется повышенное U дозаряда.
С учетом, что Вы уже очень долго калибруете влажность, я бы долил эту банку доп-но отдельно (если остальные уже выглядят влажными)
или долил во все одинаково и через какое-то время (оценив реакцию на последний долив) уже долил те, что выглядят суше.

Просто у Вас уже есть ориентир по min-току (какой он был до вскрытия) ---> значит после достаточного объема долива во все банки при открытых банках на заряде должны увидеть мЕньший ток.
Очень похоже, что банка №6 потеряла больше влаги и успела подразрядиться от кислорода воздуха.

[baton45]

Очень похоже, что банка №6 потеряла больше влаги и успела подразрядиться от кислорода воздуха.

Мало того что она подсохла, так ещё и деградирует.

[Branimir]

Восстановится на выравнивающем (если от сушняка не пострадала, что возможно, если потеря воды была выше 1мл/1Ah на банку).
До вскрытия min-ток на осн. заряде был низким - это вселяет оптимизм.

[Sub2001]

в 6ю банку дополнительно долил 10мл и дал впитаться 6ч, после чего поставил на заряд 1,5А 14,7В
ток упал до 0,330А при 14,7В на блоке, U - 14,59В на клеммах, U побаночно от "-": 1 - 2,42В, 2 - 2,48В, 3 - 2,44В, 4 - 2,43В, 5 - 2,46В, 6 - 2,36В. В 1-5 банках маты блестят, в 6 возможно блестят не так ярко, но блеск тоже есть.
что дальше? равными порциями еще по 10мл? (и судя по предыдущему падению, упадет еще на 0,1А и станет 0,230А, что меньше, чем до вскрытия)

[Branimir]

[user]Sub2001[/user], логично долить еще 6-ю банку
почти до состояния визуально близкого по влажности матов к виду влажности матов в остальных пяти банках
(т.к. после подъема на ней U вровень с остальными, газообразование выгонит наверх матов тот объем электролита, который пока сидит, не поднимаясь).

А ток на осн. заряде должен снизиться ниже того, что был до вскрытия АКБ.

После выравнивания U на всех банках (или почти) и полочки min-тока более 6-8 часов стоит долить в каждую банку еще по 5мл дистиллята в каждую банку
(т.к. дозаряд этой АКБ по-любому потребуется, чтобы ОАМ десульфатировать и дозарядить полностью --->
ОАМ прилично разрядилась после вскрытия, пока верх матов был сухим)

[Sub2001]

после отстоя 12ч KW600: R=3.55, CCA=700A, НРЦ=12,87В, SOH=93%, SOC=98%, долил в каждую банку по 10мл и оставил впитываться (итого долито 1-5 по 60мл, 6я - 70мл)
после впитывания поставил на зарядку 1,5А до 14,7В

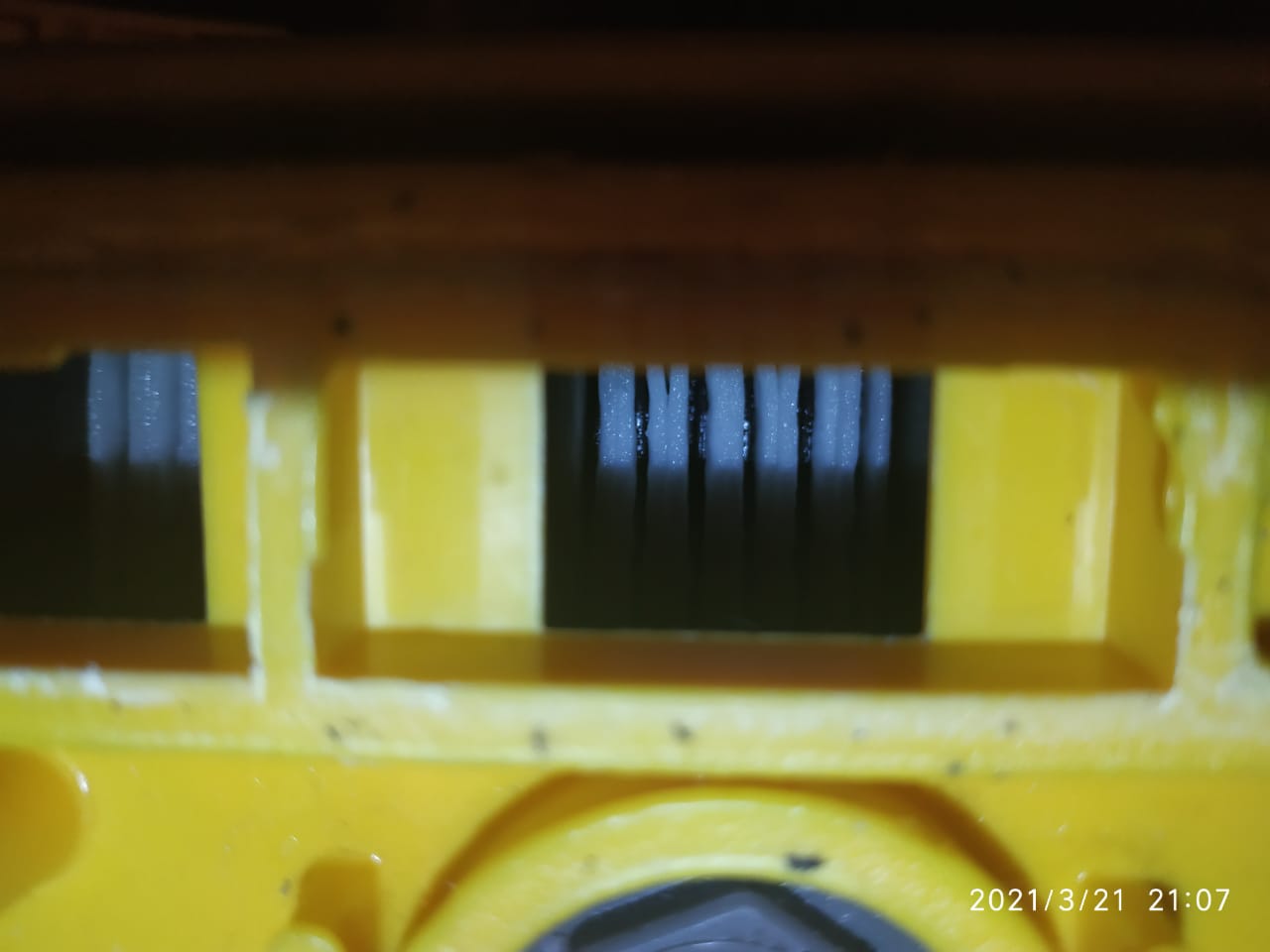

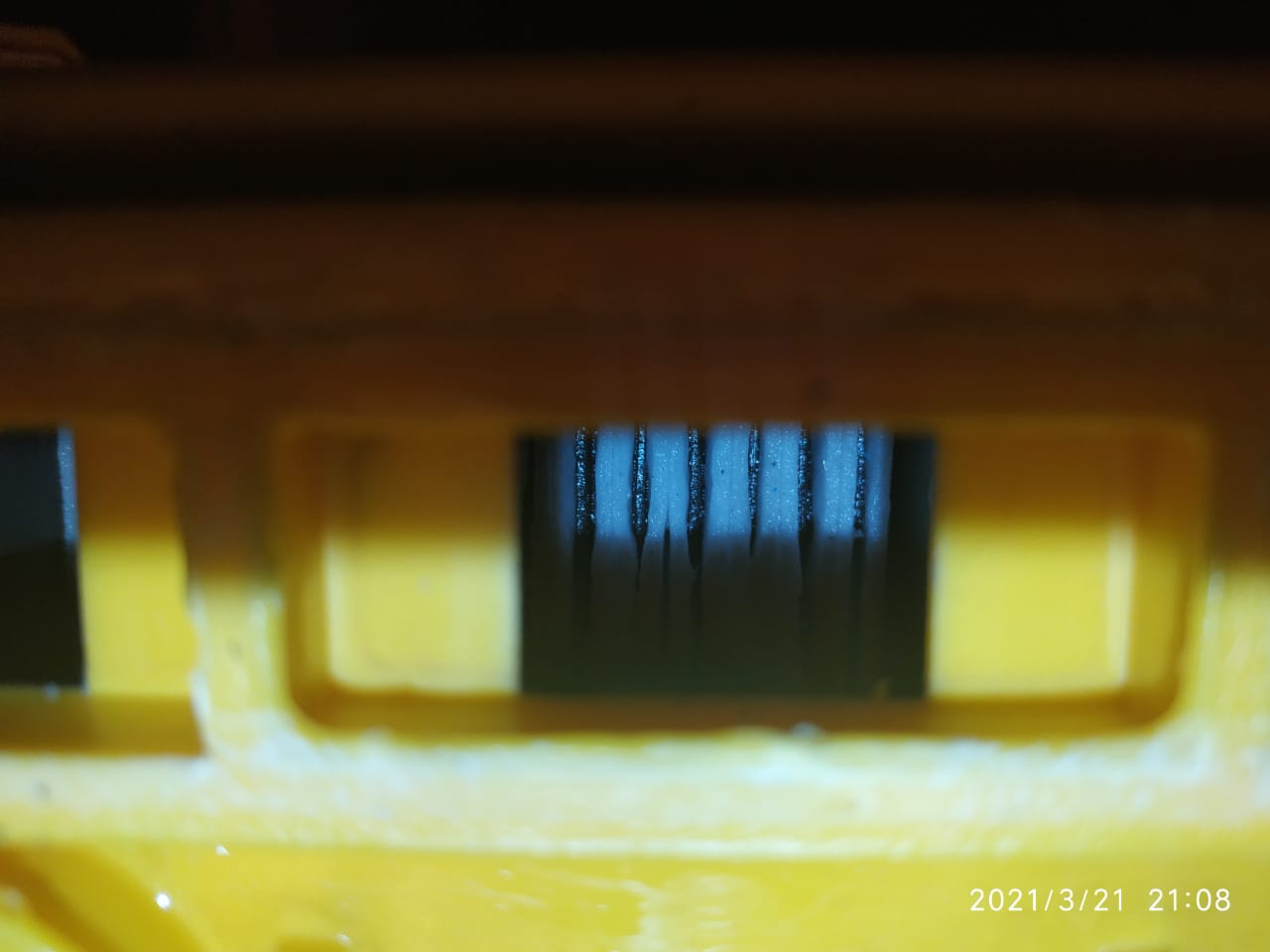

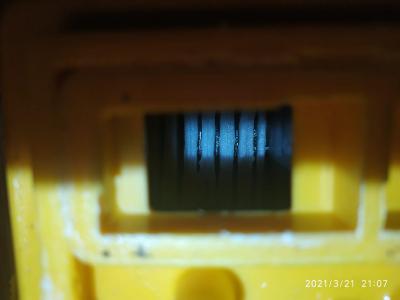

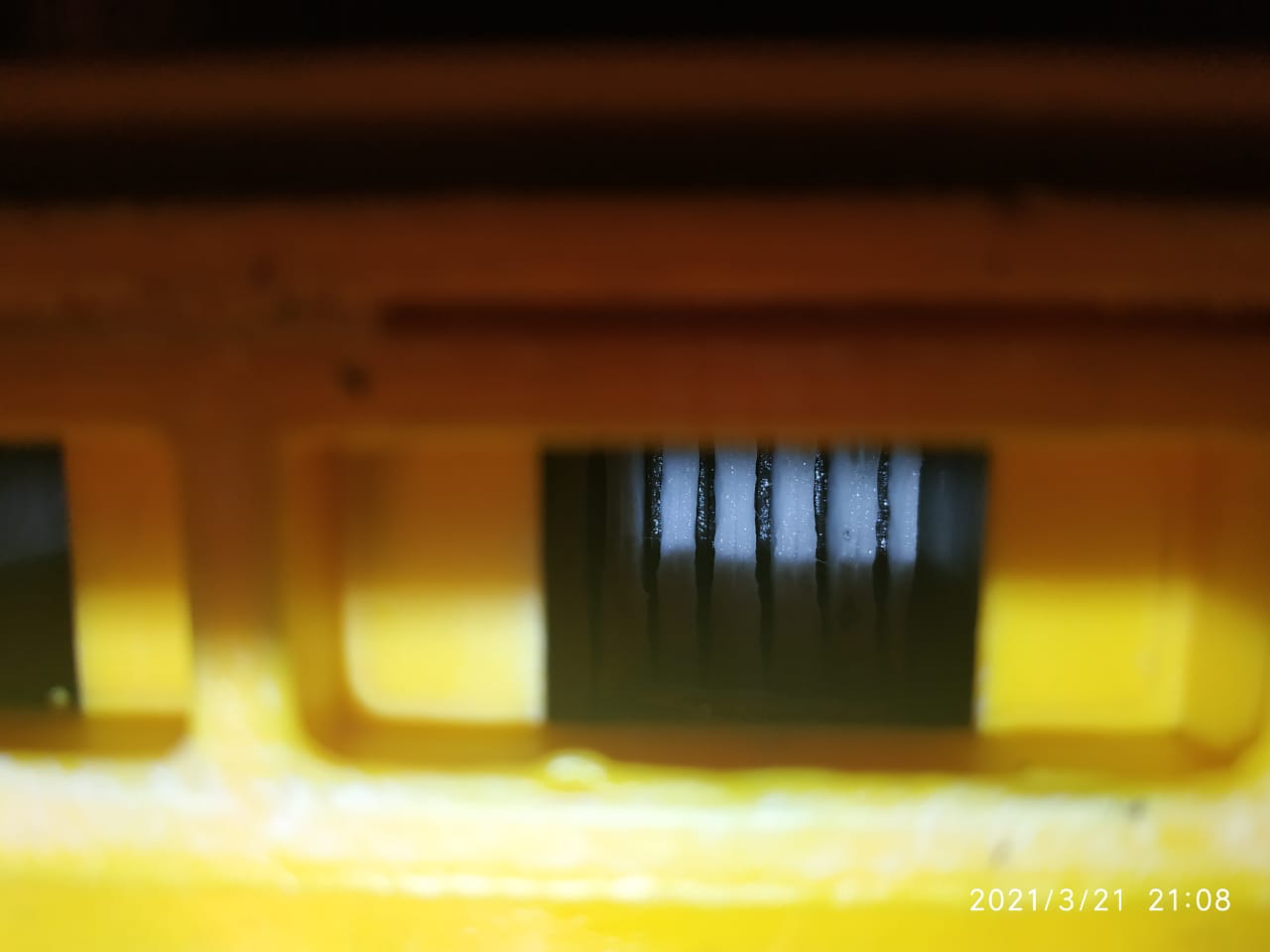

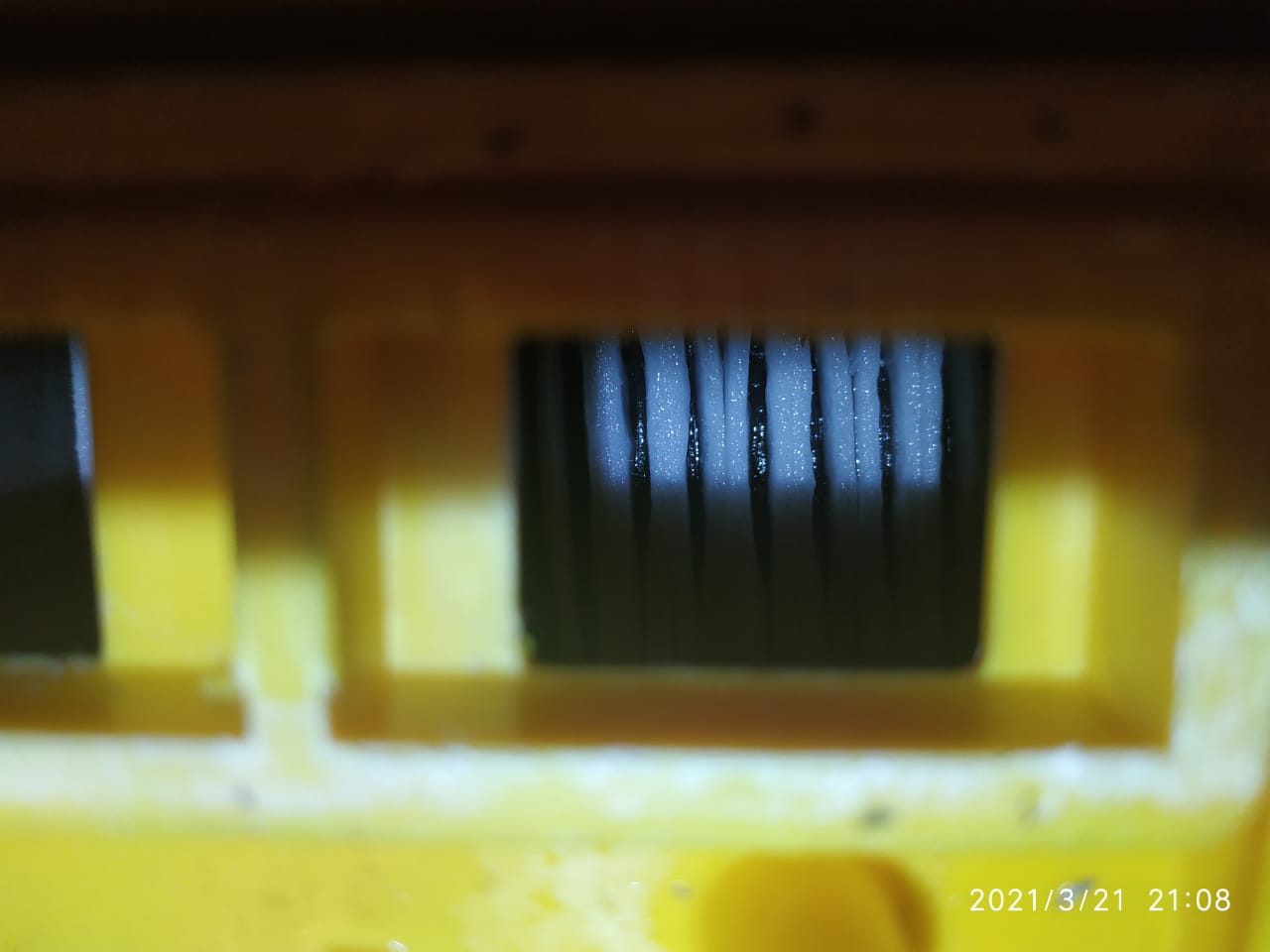

ток упал до 0,218А при 14,7В на блоке питания, U - 14,59В , U побаночно от "-": 1 - 2,44В, 2 - 2,45В, 3 - 2,41В, 4 - 2,44В, 5 - 2,45В, 6 - 2,40В. визуально долил бы еще 2-5 банки, крайние выглядят вполне увлажненными, фото чуть позже приложу под спойлер

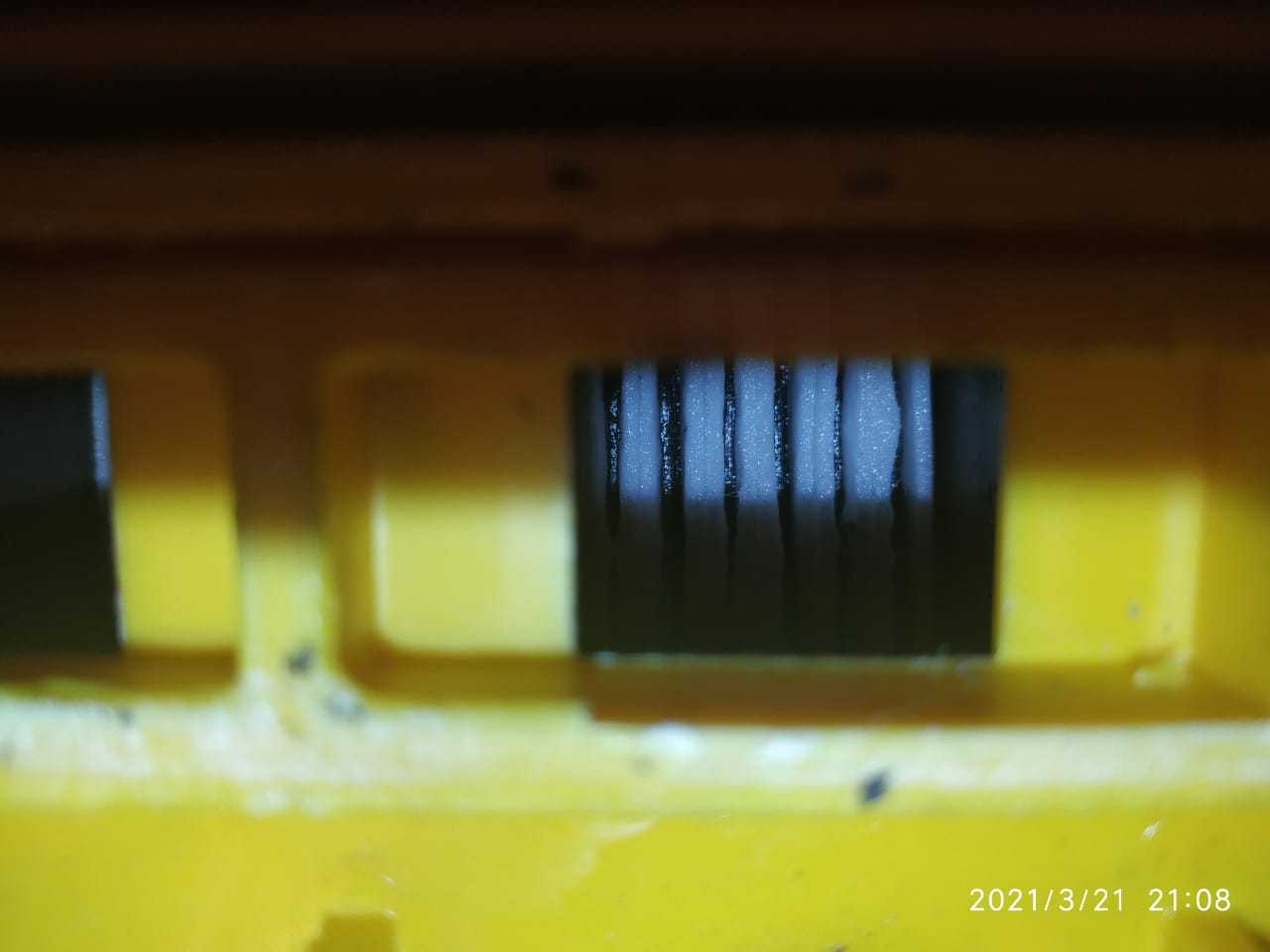

Спойлер

[Sub2001]

какой-то мистический АКБ

ток упал до 0,218А при 14,7В на блоке питания, U - 14,59В , U побаночно от "-": 1 - 2,44В, 2 - 2,45В, 3 - 2,41В, 4 - 2,44В, 5 - 2,45В, 6 - 2,40В

оставил на заряде еще на 20,5ч и получил следующее: ток упал до 0,202А при 14,7В, U - 14,60В , U побаночно от "-": 1 - 2,45В, 2 - 2,45В, 3 - 2,47В, 4 - 2,40В, 5 - 2,44В, 6 - 2,40В
в 3,4,5 банках маты визуально показались чуть сухие, долил по 5 мл в эти банки, положил на один бок на 3ч, потом на другой на 3ч, вернул в нормальное состояние и оставил на ночь.
утром (8:10) поставил на заряд 1,5А 14,7В, на данный момент ток упал до 0,170А, но смущает то что влажность теперь видна только в 5 и 6 банках, а напряжение в 1 банке 2,32В и естественно маты выглядят наиболее сухими
что я сделал не так?

[Alex_Soroka]

склоняюсь к тому чтобы оторвать эту крышку и запаять вырезанное, вопрос в том как потом приклеить крышку обратно?

не проблема, приклеивать термофеном промышленным, все получается.
В моей теме есть варианты как уже много раз делано + фото результатов:
https://electrotransport.ru/index.php?topic=61638.0

P.S. НИКАКОЙ ЭПОКСИДКИ !

[baton45]

что я сделал не так?

стало

заряд 1,5А 14,7В, на данный момент ток упал до 0,170А,

было

заряд 1,5А до 14,7В, ток упал до 0,950А и начал подниматься,

чего ещё надо?
процесс идет.
