Электро МОПЕД (Самокат) на раме мопеда РИГА-22

[DesertEagle]

Видео приятно улыбнуло
Вспомнил детство золотое ,  аля дырчик (рама от орлёнка, колёса дутики , ДВС моторчик Д5 ,большая звезда сзади )
Правда динамика и мощности были тогда поменьше ,но учётом того что я весил тогда в два раза меньше- отрывались мы по полной ,пока бак не опустеет

Было дело )  Гаражи черепки прямо возле дома ... 5 желающих и топлива только на двоих )  1 км едешь ) Два катишь ) Рёву много ... толку мало )

[DesertEagle]

Тут скорее ширина покрышки важна, чем диаметр. Хотя если не совсем мелкие 5" сравнивать.

Ну чего же ... даже разбежка с 11" сзади и 16" - уже разница. Если наоборот(в теории сделать) первый же камень,ямка или бордюрчик и хана )  Ширина тоже не везде вариант - по грязи лучше узкое но с большим диаметром. По песку - да - ширина рулит.

С 5-кой - это вообще - алес)

[DesertEagle]

Добрый ... не совсем по теме, но решил поделиться ...
Можно приспособить для печати спец запчастей для электросамоката ...
Вот и живой пример )

[DesertEagle]

Добрый. Всем привет.
Подскажите ...
Интересует шина размером 14 дюймов.
13 дюймов - есть в по месту в Беларуси.
Интересует именно 14 дюймов - знаю, что такие есть. Где купить - не нашёл.
Заранее Благодарю!

Для уточнения:
Родные: 110/50-6.5
Уточнение 110 мм (Ширина шины) / 50 % от ширины шины(55мм)-6,5 дюймов  (165,1 мм)- посадочное шины.
Наружка шины 275,10 мм

Походу мне надо:
14x5.00-6.5
14 дюймов - это 355,60 мм по наружке шины.

Где взять ?

[DesertEagle]

Добрый. Жду подсказки ...

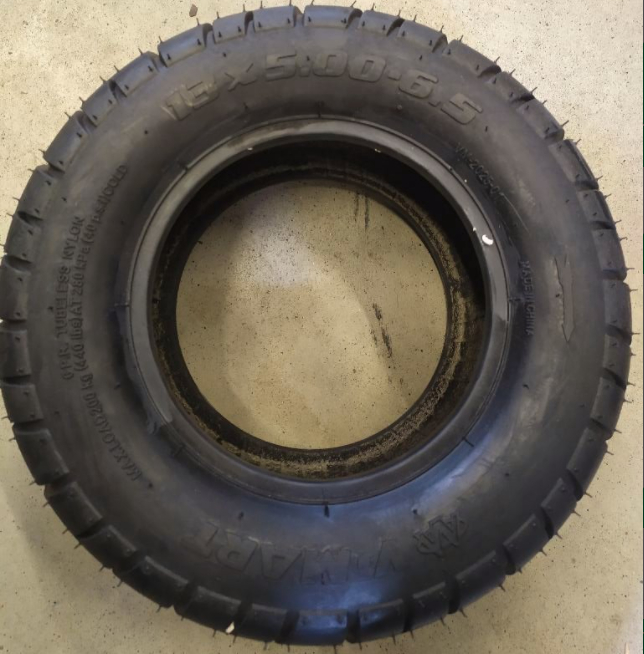

Вот то, что в Беларуси есть:





Вот что на Алибаба - за нереальные деньги:




На 14x5.00-6.5 - есть обзор на Ютубе, но человек не отвечает. Увы ...
Явно они есть. Похоже в России. Как достать ? Вопрос ...


Вот что ещё нарыл может обозначатся как 14x5.0-6.5 (14x5.00-6.5).
Может быть и 130/70-6.5
Взял отсюда:




Но от этого пока не легче (

[DesertEagle]

Эхх ...
Жалко по шинам никто ничего не подсказал ...

14-го радиуса я так и не нашёл пока.
не уверен стоит ли ставить 13-й - хотелось поднять - "попу" повыше.


Но есть хорошая новость !!!
Сегодня еду забирать МЕГАПОСЫЛКУ.
Уже получил уведомление.
Мега - по размеру. Мега - по цене . Мега -  по количеству.







Из уточнений вес около 8 Кг. Из Архангельска.
Буду тюнинговать ... Ласточку.

В общем сегодня иду забирать - подробности позже)

[DesertEagle]

С праздником и доброго вечера!!!
Ребят подскажите ...
Ищу BMS 80-100 Ампер. Как и откуда и какое ? Подскажите пож-та.

[Алёша]

[user]DesertEagle[/user], так на Алишках же...

[sdenis2017]

[user]DesertEagle[/user], ставь "Аньку" не пожалеешь! не правда так и будет!

[DesertEagle]

[user]DesertEagle[/user], так на Алишках же...

Привет.
Как то советовал маленький китай. Но у них там запара какая-то предновогодняя. Мало того вроде как отдельно не продают. Только при покупке с ячейками вместе. Поэтому пока не понятно.
Я про вот этот вариант:





Опять же не дёшево. Да и пока не договорился как надыбать.
Может есть какие другие варианты ? Я ещё и инфу собираю. В идеале те которые уже юзали. Потому как пора бы уже браться. А решения пока нет.
Добавлено 26 Дек. 2021 в 11:10

Аньку

Загуглил  - дословно "Анька BMS"
Ничего не нашло )
Точнее нашло, но не конкретно этот BMS, видимо ...

Ссылочки бы ...
Собираю инфу.

Спасибо !

[Алёша]

[user]DesertEagle[/user], Маленький китай я вам, помнится, по батареям советовал, бмски у них купить не получится. Лично я на алишках покупаю. Анька - AntBms. Будете точно довольны, но цена выше, чем у других.

[DesertEagle]

[user]DesertEagle[/user], Маленький китай я вам, помнится, по батареям советовал, бмски у них купить не получится. Лично я на алишках покупаю. Анька - AntBms. Будете точно довольны, но цена выше, чем у других.

Да ...так и было ... Тогда была другая задача )
Подтвердилось - отдельно не продают.

Подскажите - ещё инфу ... Как на нём правильно (в каком порядке) подключать балансировочные провода. Помню вроде как нюансы есть. Дабы не спалить.

Спасибо!

[Алёша]

[user]DesertEagle[/user], от минуса к плюсу, по очереди, лучше смотреть описание к конкретном изделию.

[DesertEagle]

[user]DesertEagle[/user], от минуса к плюсу, по очереди, лучше смотреть описание к конкретном изделию.

Ок. Понял. Спасибо!

[DesertEagle]

Всем доброй ночи !
Кому и утра - кто когда - зайдёт в гости.

Про то что получил посылку писал ... но что-то, то времени нет ... то настроения. Видосы пока в монтаж не пускал. Наработки - есть - целая килотонна мегабайт, но как ни будь позже ...

Пока хочу поделиться, в общем, что происходит и что нового ...
---------------------------------------------------

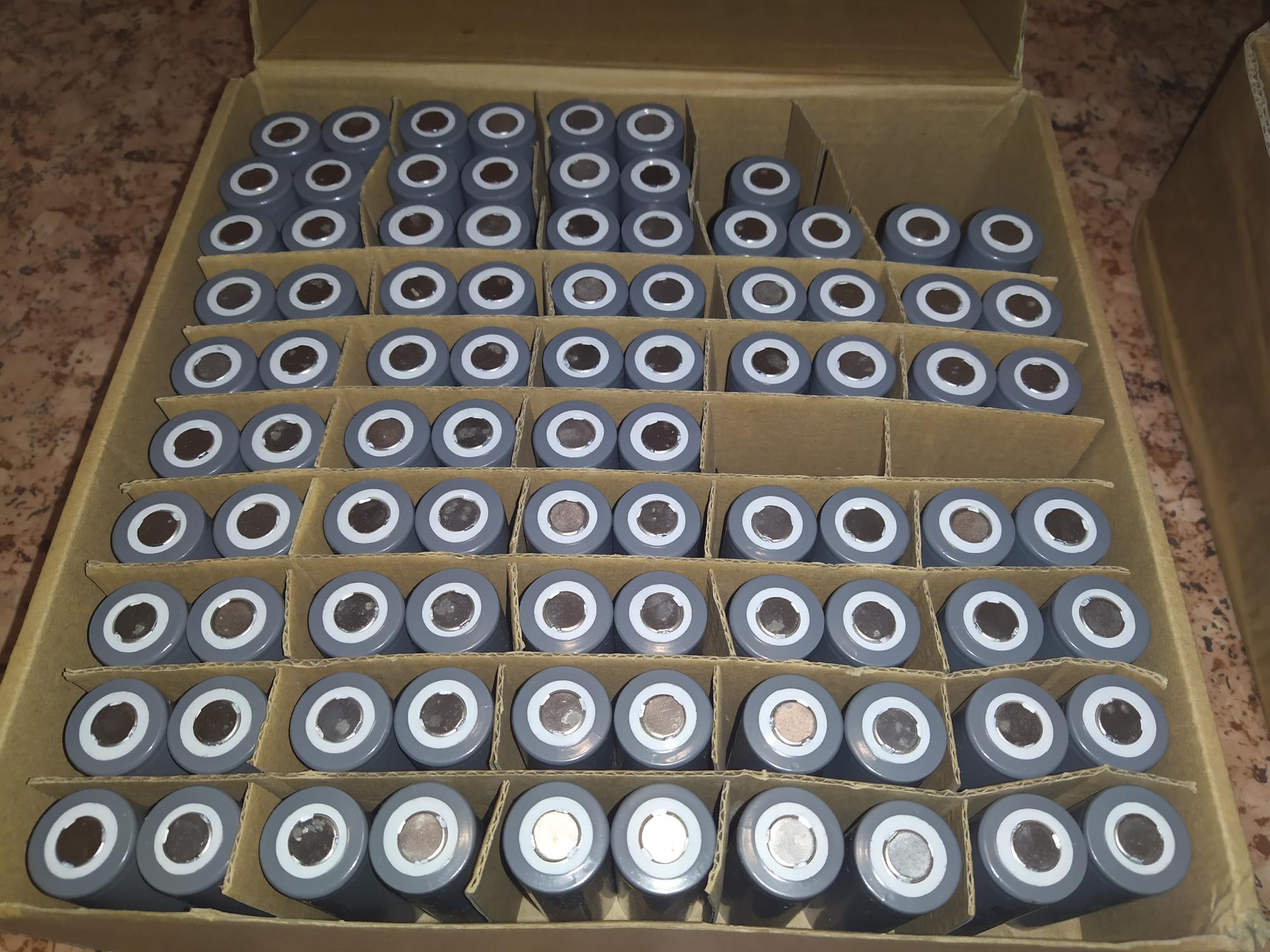

Посылку получил:



Две коробки ...
Общее количество элементов 113 шт.
112 шт. - для сборки + 1 шт. для жёстких тестов + как подопытный образец для настройки точечной сварки.

Элементы 21700.
По данным поставщика: батареи Panasonic 21700.Химия NCA. Произведены в США для компании tesla.

Более подробно:
Panasonic 21700 NCA
Номинальная емкость: 4800mAh
Номинальное напряжение: 3.7 Вольт
Напряжение заряда: 4.2 Вольт
Напряжение разряда: 2.5 Вольт
Внутреннее сопротивление: около 13 мОм (AC 1000 Гц).
Ток разряда непрерывный: 3С
Ток разряда максимум: 5С
Количество циклов заряд-разряд полных: 1000 (при условии неполный заряд и разряд и отложенный заряд минимум 3 часа)
Вес: 69 гр.
Размеры: диаметр 21 мм, высота 70 мм.


Вот 21700 рядом со стандартным 18650:

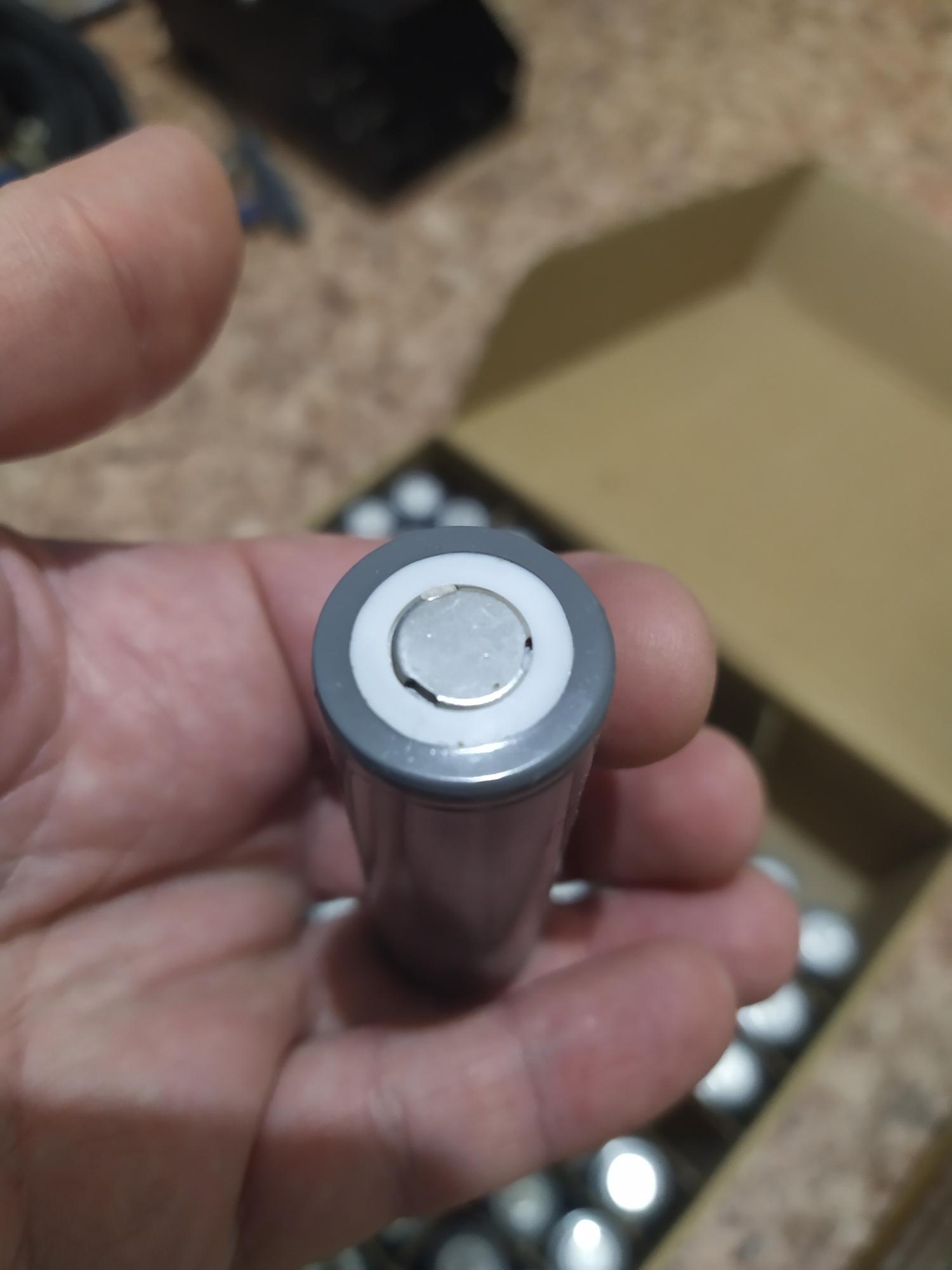

Ещё немного фоток - поближе:





В течении прошедших 3-х недель произвожу тестирование элементов.
Сейчас из 113 - осталось всего 20 шт.

Перелаживаю из одной коробки в другую - собственно вот:



Ёмкость указываю маркером на теле акб.



Собственно тут появилась целая тьма вопросов. Особенно учитывая, что планируется сборка и придётся подбирать по ёмкости для подключения в параллель.
Но об этом чуть позже. Слишком много вопросов.

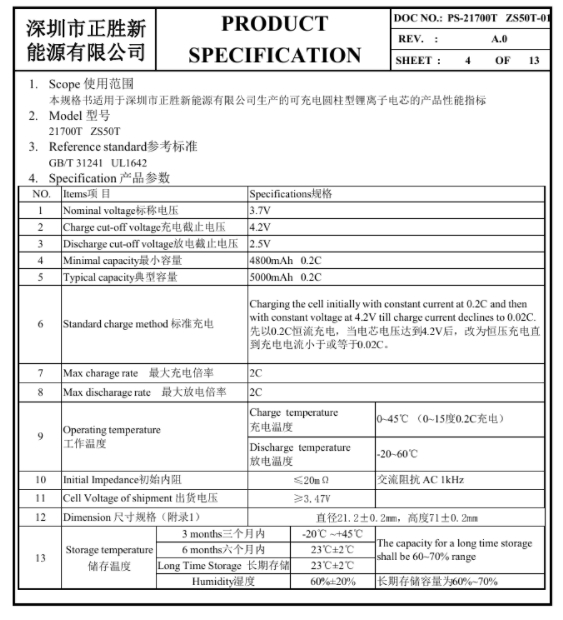

Ещё из инфы: Есть спецификация к АКБ. Что вызывает ещё большее доверие ... похоже - удалось цапнуть оригинальные пальцы от TESLA.

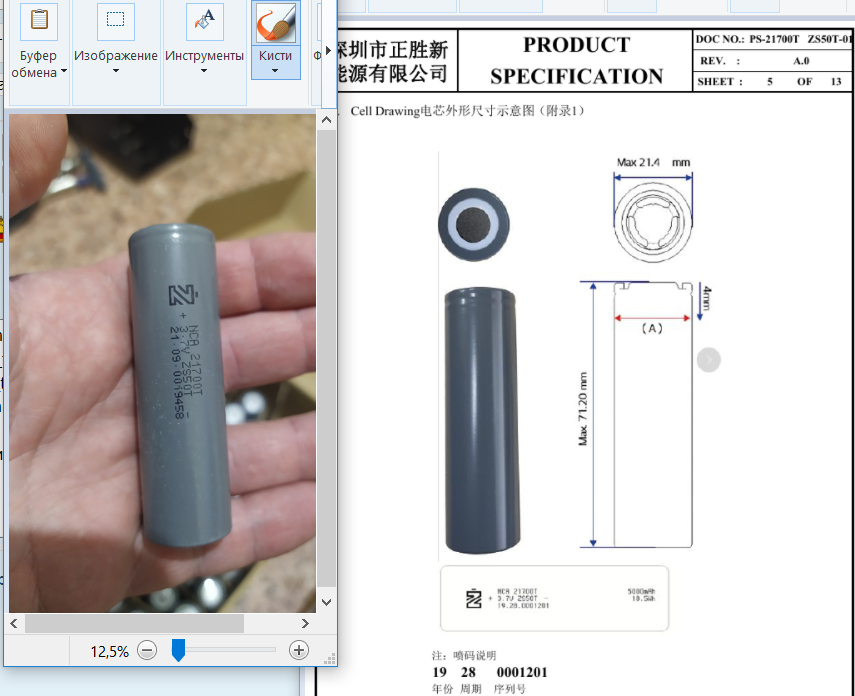

Судя по фото из спецификации и моей - очень похожи ...



И мы уже ближе к Илону Маску )

Собственно пока всё ...

Жду комментариев и возражений )

[DesertEagle]

Собственно теперь к вопросам ...
Потому как после зарядки АКБ - возникло много вопросов:

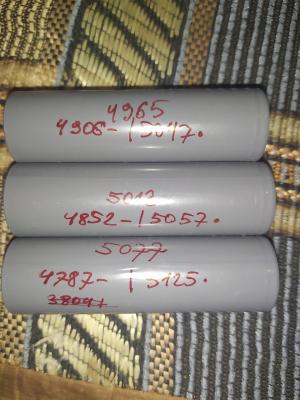

Собственно вот ...






Верхняя цифра маркером. Это емкость которую "всосал" АКБ при 1-й зарядке до напряжения 4,20 Вольта (само собой до этого была разрядка до 2,80 Вольта).
Нижний ряд:
- Слева емкость которую я получил при разрядке АКБ с 4,20 до 2,80 (после цифры моя пометка "-" - означающая разряд).
- Справа емкость которую я получил при повторной зарядке(которую "всосал" в себя АКБ) -  (после цифры пометка " * " - означающая заряд).

ИИИиииТТтттаакккк ... Вопрос.
При первой зарядке АКБ втянул куда меньше - чем при второй. Например, по первому АКБ - верхнего фото - вот по этому:



Первая зарядка 4983 mAh. (после цикла разряда).
Вторая зарядка уже 5119 mAh.
Разрядка 4756 mAh.

Такая закономерность на всех АКБ.

1-е - почему два одинаковых процесса(зарядка) - дают разные данные ? Зарядка была при более менее стабильной комнатной температуре.
2-е - почему такая разница зарядки и разрядки ?

От какой цифры отпираться ? И есть ли вообще смысл в измерении для сборки акб -  если данные меняются.

Кто что думает ?

[Алёша]

1-е - почему два одинаковых процесса(зарядка) - дают разные данные ? Зарядка была при более менее стабильной комнатной температуре.
2-е - почему такая разница зарядки и разрядки ?

От какой цифры отпираться ? И есть ли вообще смысл в измерении для сборки акб -  если данные меняются.

1) Если батарейки не б\у - это нормально, первые пару циклов емкость будет немного расти.
2) Если при заряде входит больше энергии, чем при разряде - то значит ее часть уходит или в нагрев, или в саморазряд. И то и другое для NMC химии - не нормально. В вашем случае данные по второму разряду уже даже больше, чем по первому заряду, так что паниковать рано, несколько циклов проведете - тогда уже можно будет какие-то выводы делать.

Опираться лучше конечно на данные по разряду. Смысл однозначно есть, хотя бы для того, чтобы примерно одинаковые по емкости параллели получились.

[DesertEagle]

1) Если батарейки не б\у - это нормально, первые пару циклов емкость будет немного расти.
2) Если при заряде входит больше энергии, чем при разряде - то значит ее часть уходит или в нагрев, или в саморазряд. И то и другое для NMC химии - не нормально. В вашем случае данные по второму разряду уже даже больше, чем по первому заряду, так что паниковать рано, несколько циклов проведете - тогда уже можно будет какие-то выводы делать.

Опираться лучше конечно на данные по разряду. Смысл однозначно есть, хотя бы для того, чтобы примерно одинаковые по емкости параллели получились.

Спасибо за инФУ!!!

Я вот тоже ... думаю, что химия была долго в спящем режиме. И ещё не раскачалась. Не б/у - следов не нашёл. Было пару элементов с испариной от химии. И на ней явно нет следов.

Если саморазряд - это жесть. В тепло ещё так себе.
Тут ещё нюанс зарядку делал током 1A. А разряд всего током 0,5 A. Быть может в этом проблема.

В общем сегодня запущу в повторный цикл 4 шт - тогда отпишусь, что и как ... Самому уже интересно.
Надо будет - значит будет несколько циклов.
НО в этот раз одинаковыми токами. Например 0,5 A. Это долго - но увы разрядка у меня максимум только током 0,5 А.

Немного про планы в будущем:
Планирую сделать калькулятор для сборки - "ессесно" тут выложу.
-  Уже собрал 1,5 точечный сварки )
Одна конденсаторная, вторая на микроволновке(трансформаторе от неё) на чипе ардуино нано - с двумя импульсами - поддержкой прошивки и широкой настройкой.

- Собрал простой тестер для определения внутреннего сопротивления АКБ.
- Будет обзор на приобретённое модное зарядное для разных типов АКБ.

Заказан контроллер для точечной сварки из Китая.
Заказана плата BMS из Китая.
Заказано модное разрядное устройство повышенной мощности - из Китая.

В общем по немногу будет движение - по возможности буду информировать и дополнять )!
