Непонятное поведение BMS во время зимней спячки или восстановление батареи

[electro05]

Онлайн прям.  ;-DДа, не проспать главное, чтоб потом не разряжать к 3.8В.
Но, после 3-3.1В, ох как долго будет длиться заряд током в 0.2А до 3.8В, если выжили элементы, часов 40-50.

Серьезно? Ужас. )) То то я смотрю оно ещё замедлилось. Напряжение 2,87В, залито 144мАч, время 43 мин. Очень медленно стало расти.

Как выравняется, дозаряжу штатной.
Как думаете есть смысл потом провести тест-разряд этой отставшей параллели большим током с замером емкости и такой же тест с нормальной параллелью. Чтоб сравнить нет ли потери емкости.
Спустя 1 час. Залито 198мАч, напряжение 2,92В.

[volodiaa]

Нагрева вроде нигде нет. Даже не знаю не слишком быстро ли заряжается? Дойдет до 3В. Отключу зарядник, потрогаю банки снизу. Пока даже разницы не ощущаю.
Или до общего уровня 3,8 сразу догнать, если нагрева не будет? Опус посчитает мне емкость и время.

при таком токе - нагрева не будет.  когда более 3 вольт будет , можно и прибавить ток. Без фанатизма.

[electro05]

при таком токе - нагрева не будет.  когда более 3 вольт будет , можно и прибавить ток. Без фанатизма.

Похоже. А с ростом напряжения они ещё могут разогреться на этом токе?
В общем рубеж достигнут. Напряжение 3,01В, залито 347мАч, время зарядки 1:45. Теплых банок по контуру не ощущаю. Все крупные транзисторы на внешней стороне БМС холодные.

Получается со своей штатной 2А зарядкой я заряжал по 13 часов током около 300мА. И никакого нагрева. Наверное имеет смысл купить вторую такую же, чтоб хотя бы 600мА было. Нужно только потрогать батарейки на этом токе. Отдельные элементы я заряжал током 1А, они слегка нагревались. Но износ быстрее происходит. Нужно золотую середину найти.

[volodiaa]

заряжай больше 3 вольт, так как это под допингом блок питания 3 вольта, а уберешь и будет меньше. А в целом так и должно быть. до 3 вольт быстро и мало вливает.
главное когда зарядишь чуть выше, надо понять утекает или чуть просядет и остановится.

[electro05]

заряжай больше 3 вольт, так как это под допингом блок питания 3 вольта, а уберешь и будет меньше. А в целом так и должно быть. до 3 вольт быстро и мало вливает.
главное когда зарядишь чуть выше, надо понять утекает или чуть просядет и остановится.

Чем обусловлено утекание? И сколько примерно его отслеживать? Заряжу до 3,1В малым током. И отключу для теста. Уже 3,04В.

[volodiaa]

имел ввиду , когда отключишь зарядку , напряжение немного просядет и не сразу, а через минут 10, а если будет и далее падать постепенно, то значит ячейка имеет утечку.

[electro05]

Итак, напряжение по заряднику 3,1В, залито 570мАч током 200мА, время зарядки 2ч52м. Отключаю зарядник. Напряжение мультиметром 3,096В. Перепроверю минут через 10.
Из фоток разборки то, что выложить?
Спустя чуть более 10 минут. Напряжение 3,088В. Подержал мультиметр секунд 20, показание не менялось. Замерю ещё минут через 10.

[inetchik]

То то я смотрю оно ещё замедлилось. Напряжение 2,87В, залито 144мАч, время 43 мин. Очень медленно стало расти.

Так это и хорошо, а не наоборот, раз, и сразу 3В за минуту. Есть шанс, что выживет параллель, ну а если после тестового замера выявится большая разница в емкости, допустим 3,5Ач, то можно к этой параллельке припаять еще один МЖ1 и будет счастье, место в аккуме есть пустое, как я понимаю.

Можно даже умудриться найти поганыша, который разряжает всю параллель, но для этого нужен свободный доступ к ней, чтоб искать поганыша по направлению протекания тока по сварной ленте, из хороших будет течь в поганыша.
Но он может быть не один.

Сейчас главное поднять неспешно параллель из провала - это уже вполне достигнуто, раз перевалило за 3В при токе 0.2А. Теперь можно и 2А вжарить,  доводя до напряжения соседних ячеек, даже чуть выше надо заряжать, до 3,85В, т.к. при отключении опуса напруга сама чуток упадет на ячейке в итоге.
Зарядить и последить за аккумом пару суток, делая контрольные замеры пару раз в сутки, убывает напряжение или нет.

Вообще, ток заряда для 7Р= 3.5А*7шт.*0.2С=4.9А - вот такой нужен зарядник, он будет часов 5-6 заряжать аккум.




Добавлено 27 Фев. 2019 в 22:26

Из фоток разборки то, что выложить?

БМС с обратной стороны.

[inetchik]

2А вжарить

10Ач/2A=5часов.    Лучше на завтра перенести, кмк, спать пора.

[electro05]

[user]inetchik[/user], Нет, места нет совсем в моей батарее. Она впритык. очень компактно. Это на LTD есть свободное место под банки, т.к. там батарея длинее.
Ну 2А это слишком. Это был бы штатный зарядник на 14А на всю батку. Зачем параллель жарить? )) Я думал о 500 или 1000мА. Наверное лучше 500, это ближе к штатной зарядке. Чтоб износ одинаковый был. Или вы считаете раз она не дозаряжалась у меня какое-то время, нада ей теперь ресурсу поубавить большим током? ))

С обратной стороной пока никак. )

Напряжение ещё немного упало. 3,082В. Ждать ещё или это нормальное падение?

[inetchik]

Вообще, ток заряда для 7Р= 3.5А*7шт.*0.2С=4.9А - вот такой нужен зарядник, он будет часов 5-6 заряжать аккум.

Добавлено 27 Фев 2019 в 22:47

Ждать

Вжарить с опуса 2А в ячейку. 2А/7 - эт ниочём, .
Добавлено 27 Фев. 2019 в 22:48

2 ампера зарядки делишь на 7 банок в параллели = 0.285 ампер на банку.

[electro05]

Интересно. И когда я всю батарею заряжаю  2А зарядкой, точно такой же ток получается на все банки? Ток только в параллельях делится? Последовательные банки засчёт напряжения заряжаются? Запутался. )
А напряжение всё снижается. 3,079В

[inetchik]

Вжаривать полчасика, потом все отключить, потом пускай отдохнет аккум час, не меньше, потом померить напряжение на ячейке и записать, потом проверить напряжение на ячейке часов через 4-12.
Я  ушел.

[inetchik]

LG MJ1 Spec: ,  .

[electro05]

Напряжение 3,072В, спустя 1ч30мин после зарядки до 3,088В. Минус 0,016В нормально? Соседние параллели добавили по 0,001В, ну это скорее от температуры в помещении.

Запускаю дальнейшую зарядку.
Ставлю для начала 1А, на какое-то время. Посмотрю как пойдет, а дальше может и добавлю.

БМС, кстати, разблокировало батарею. На выходе 60,28В.

Ну да, на 1А тоже не греется ничего. Напряжение 3,25В, залилось 461мАч за 28мин.

Напряжение 3,32В, залилось 1003мАч током 1А за 1час.

Переключил на 2А. Но зарядник выдает ток зарядки только 1670мА. Или зарядник не тянет или сечение моих кустарных проводов слишком маленькое. А может контроллер зарядника выбрал такой ток для литиона с напряжением 3,33В. Кто знает? Банки не греются, заряжаем.

Напряжение 3,42В, залилось 1605мАч, ток плавно опускался до 1541мА за 1час. Нагрева нигде не наблюдается.

На сегодня хватит. Напряжение 3,55В (3,530В мультиметром), залилось 4535мАч, ток опустился до 1380мА за 3 часа.
Итого, за сегодня вкачено  6108мАч. Продолжу завтра.

[electro05]

Фотоотчёт.

Спойлер

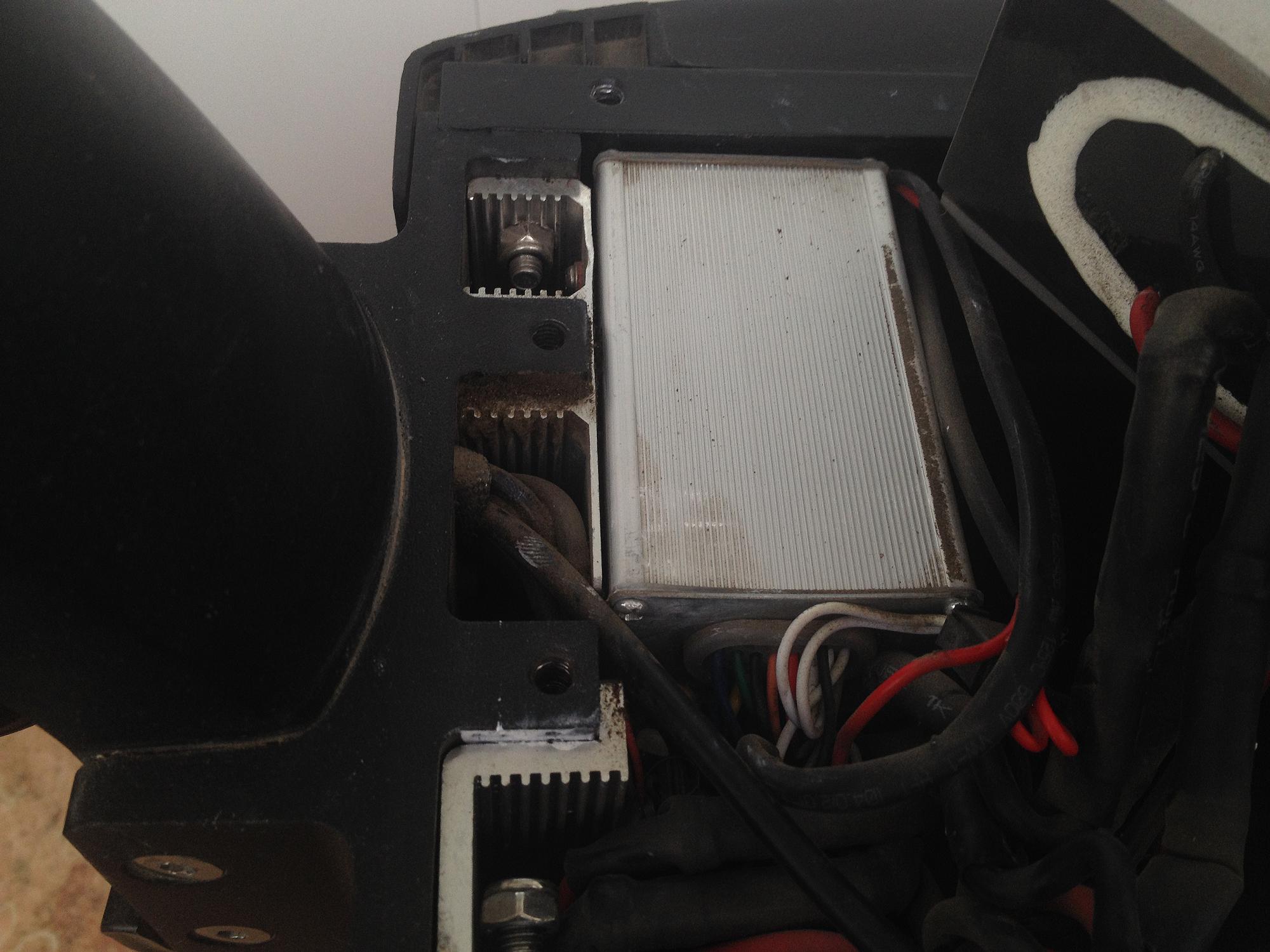

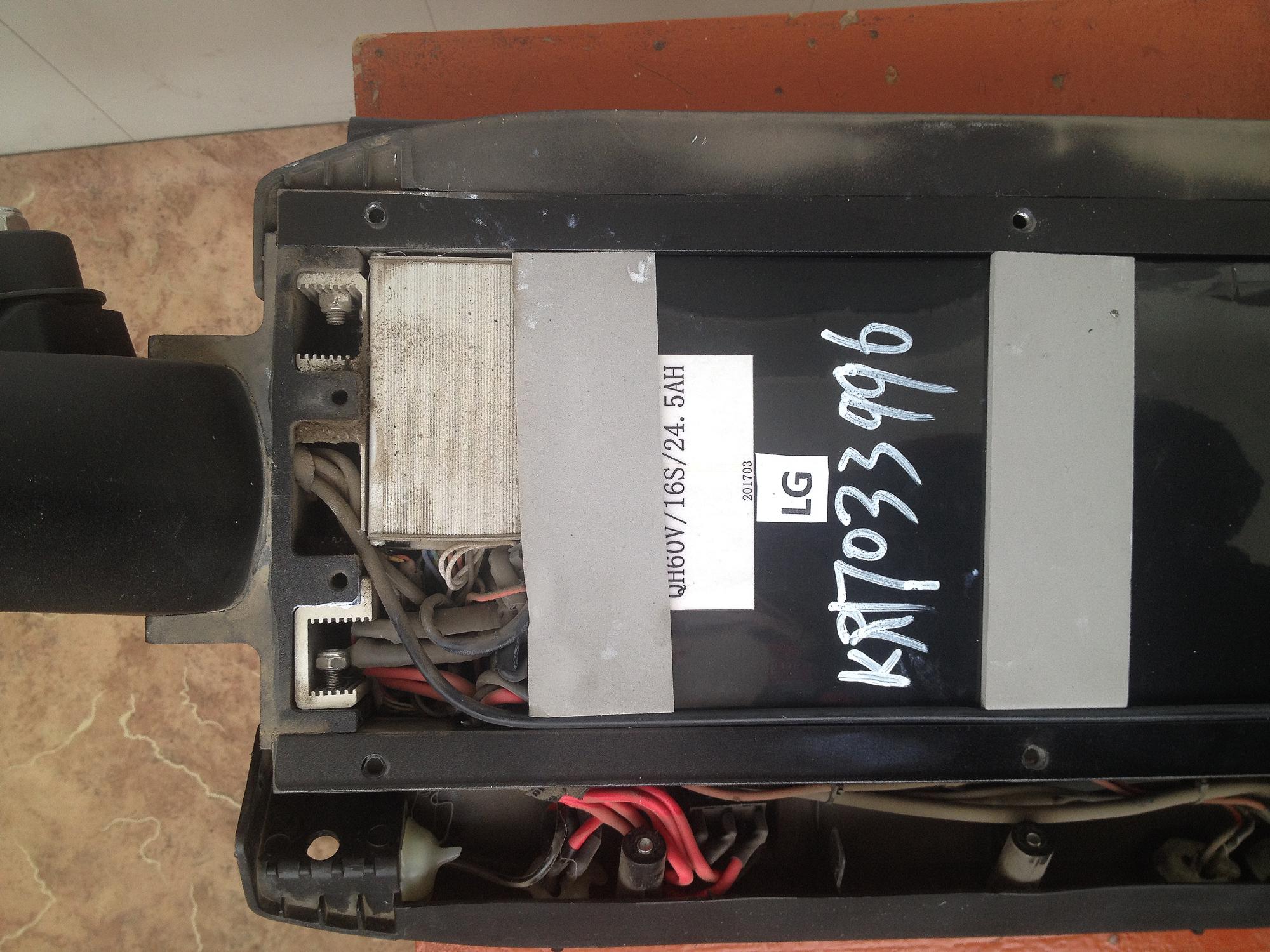

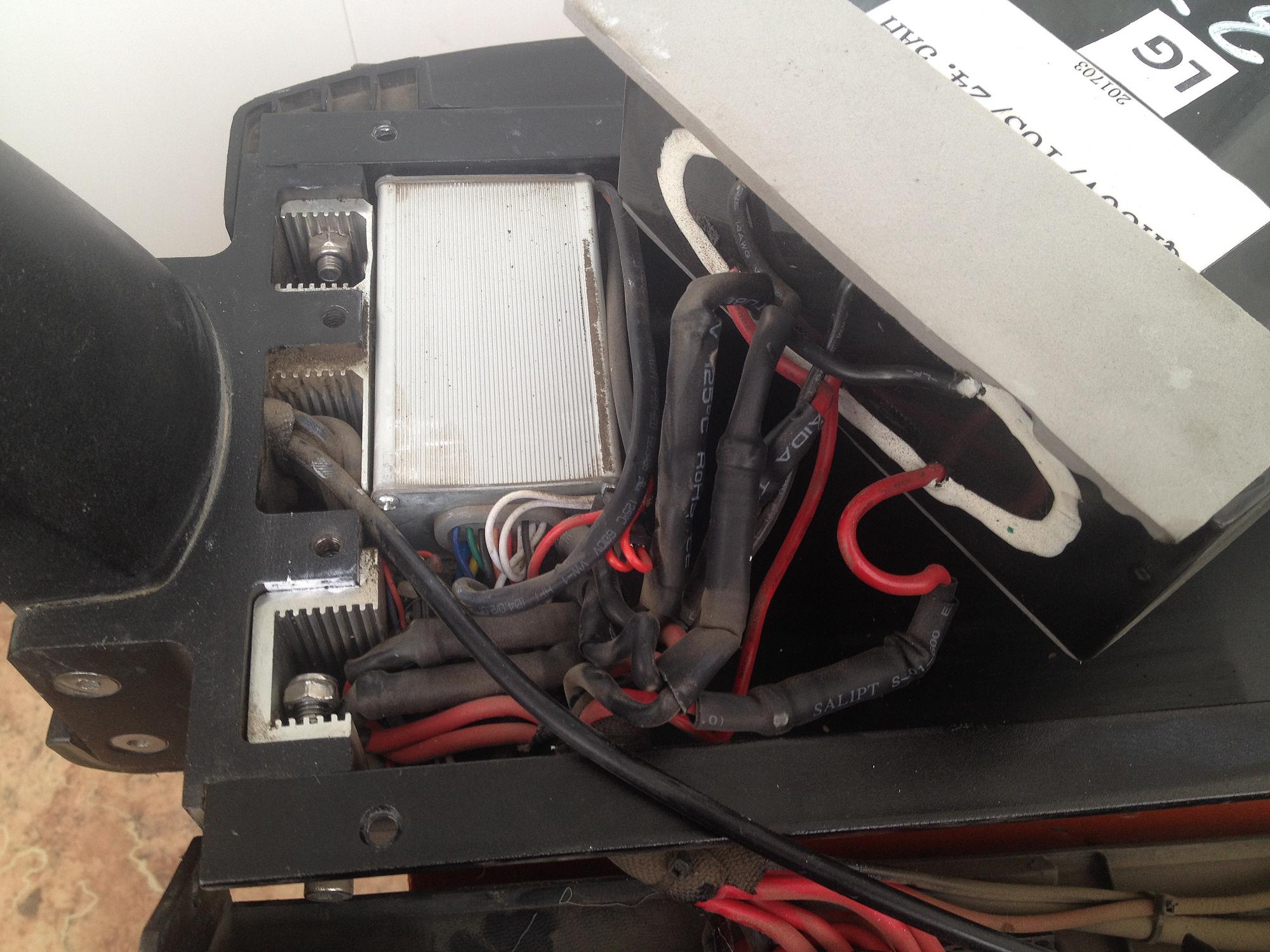

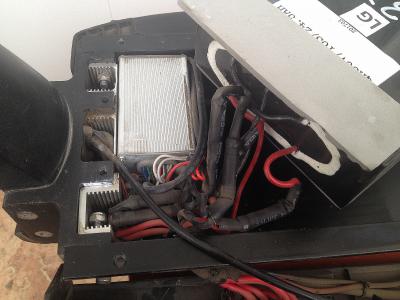

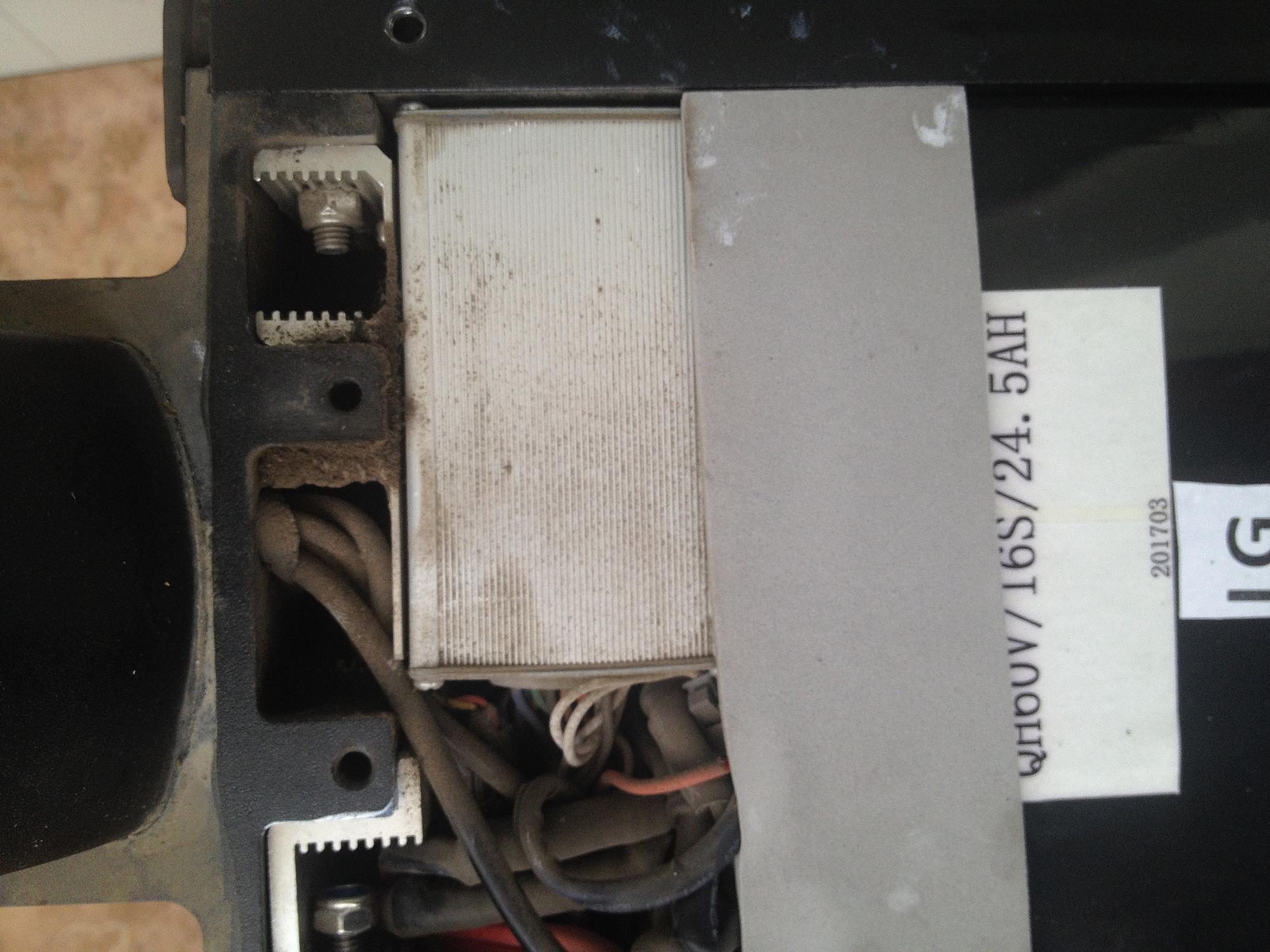

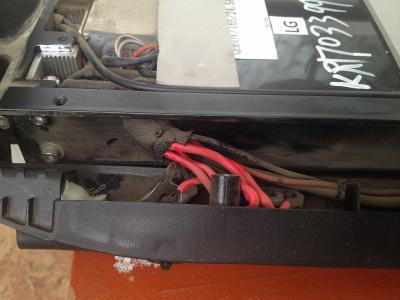

Вот столько пыли я обнаружил внутри. Видимо через гуся надуло. Крышка деки лежит на резиновой прокладке, там всё плотно.

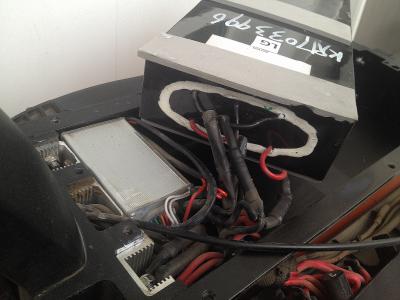

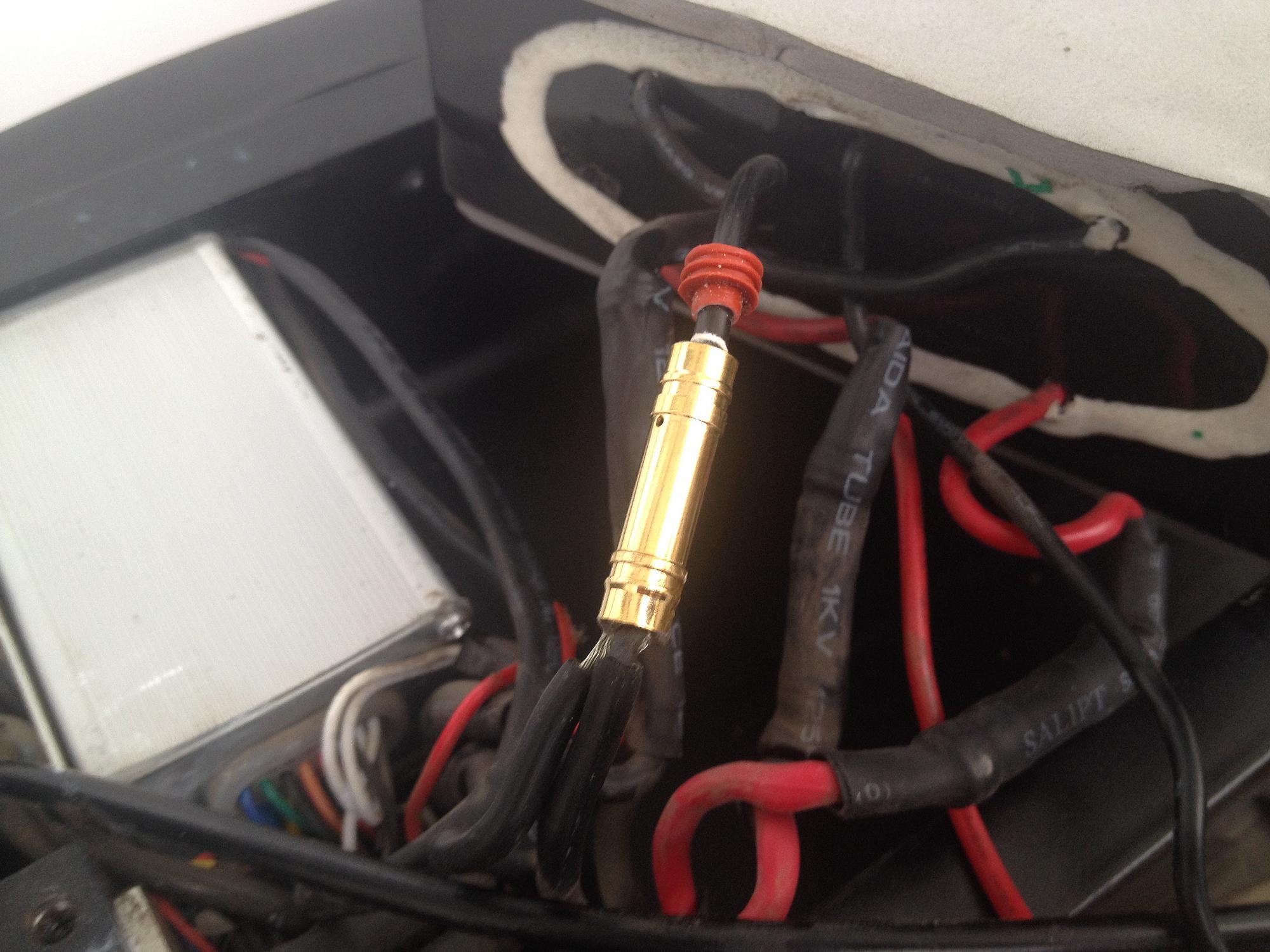

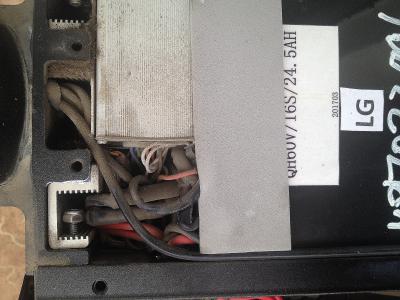

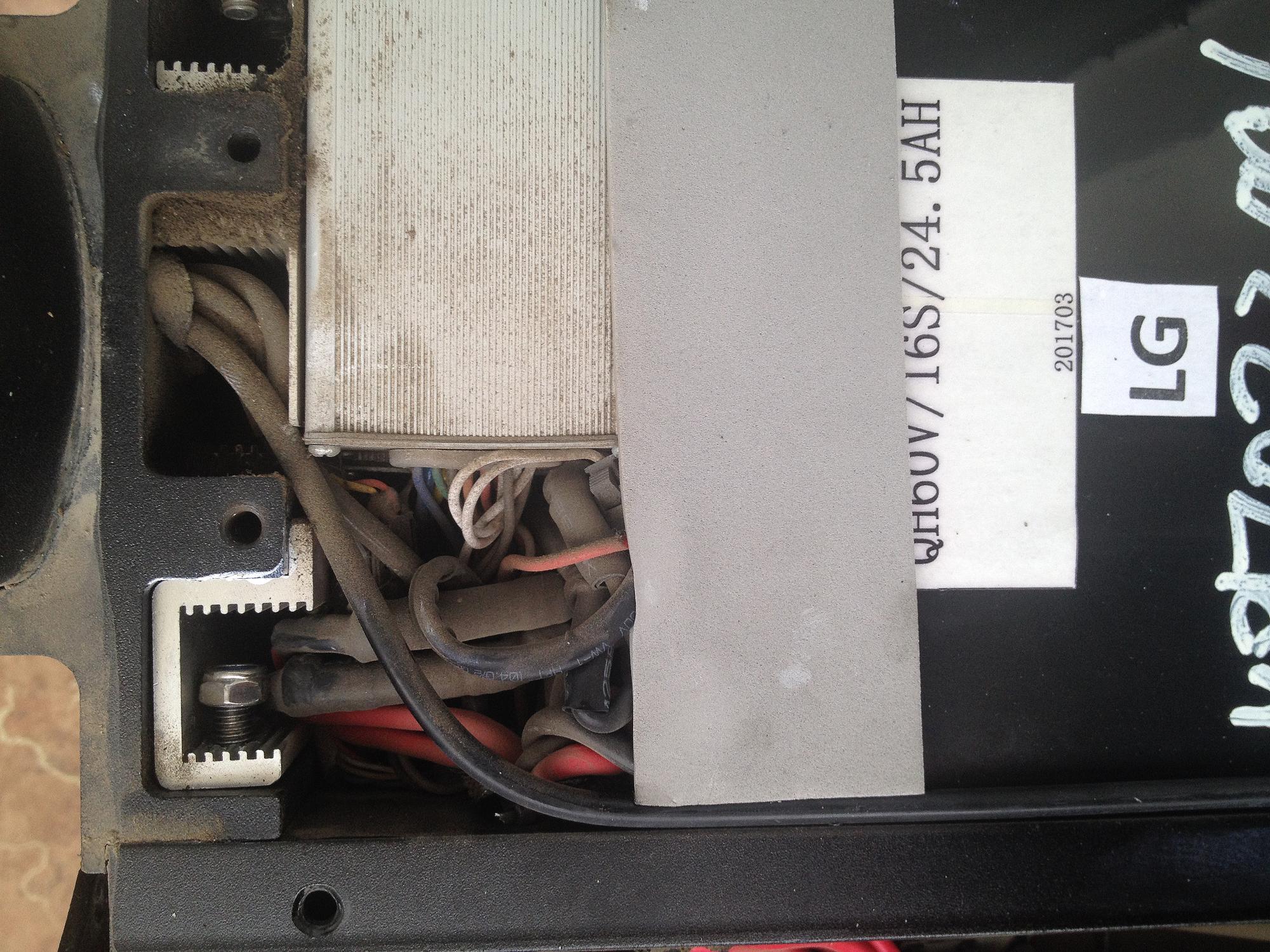

Разборные соединения питания контроллеров.

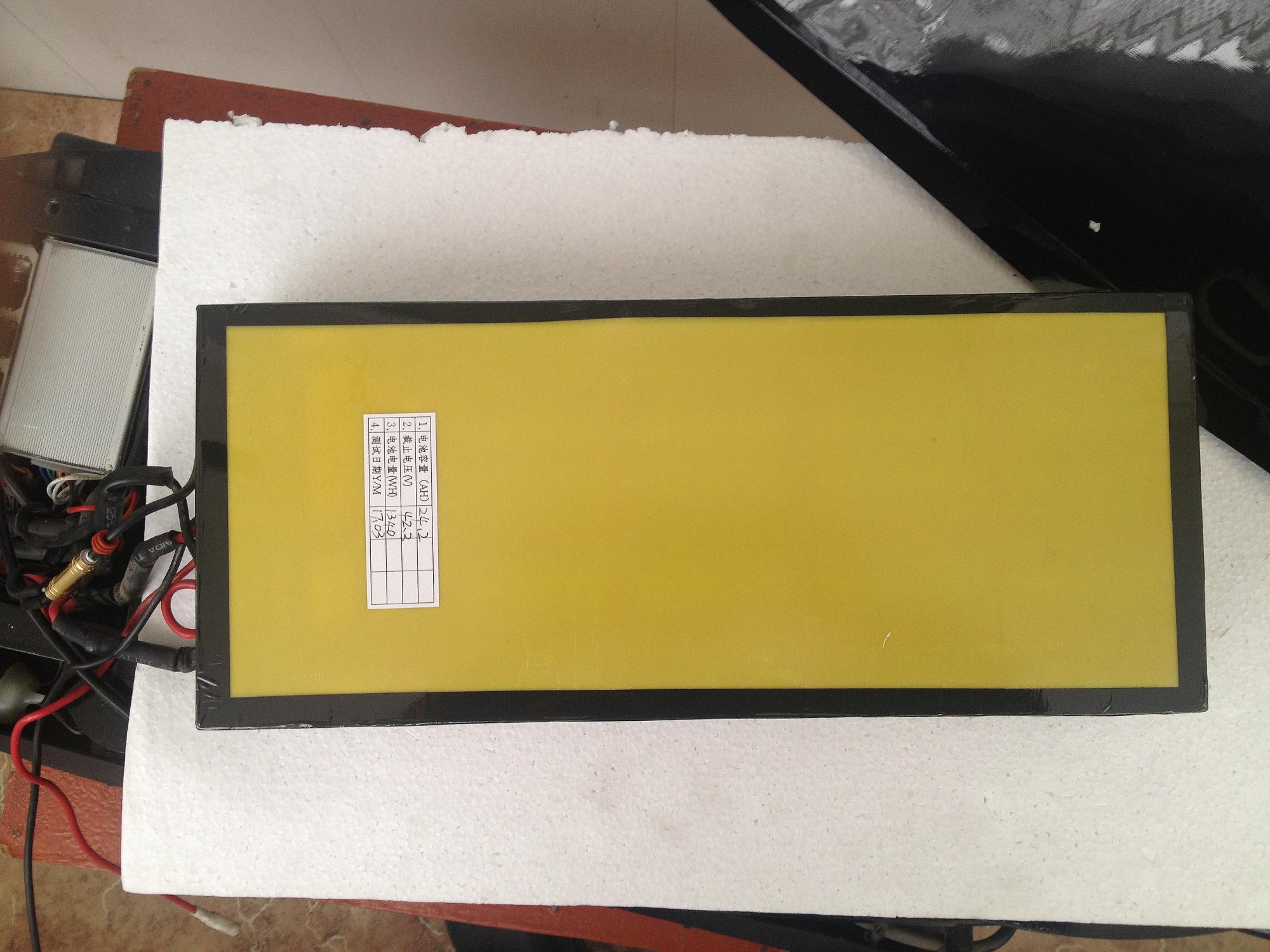

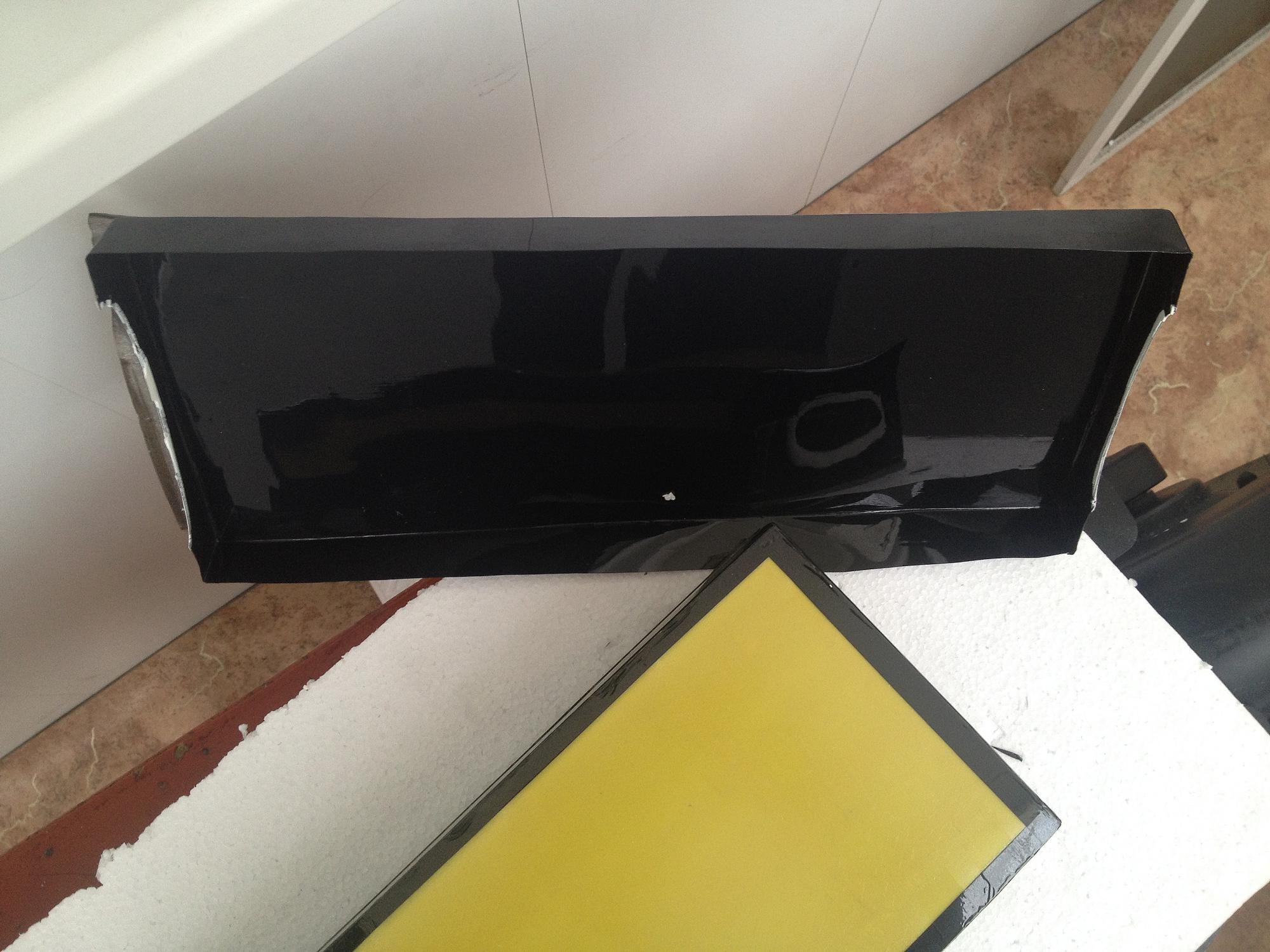

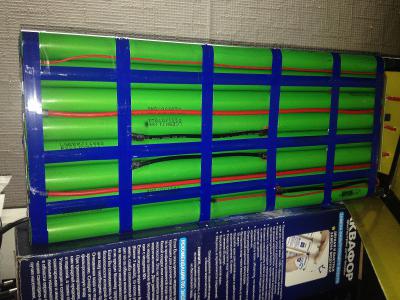

Аккуратно располовинил термоусадку на батарее. И отрезал верхнюю крышечку.

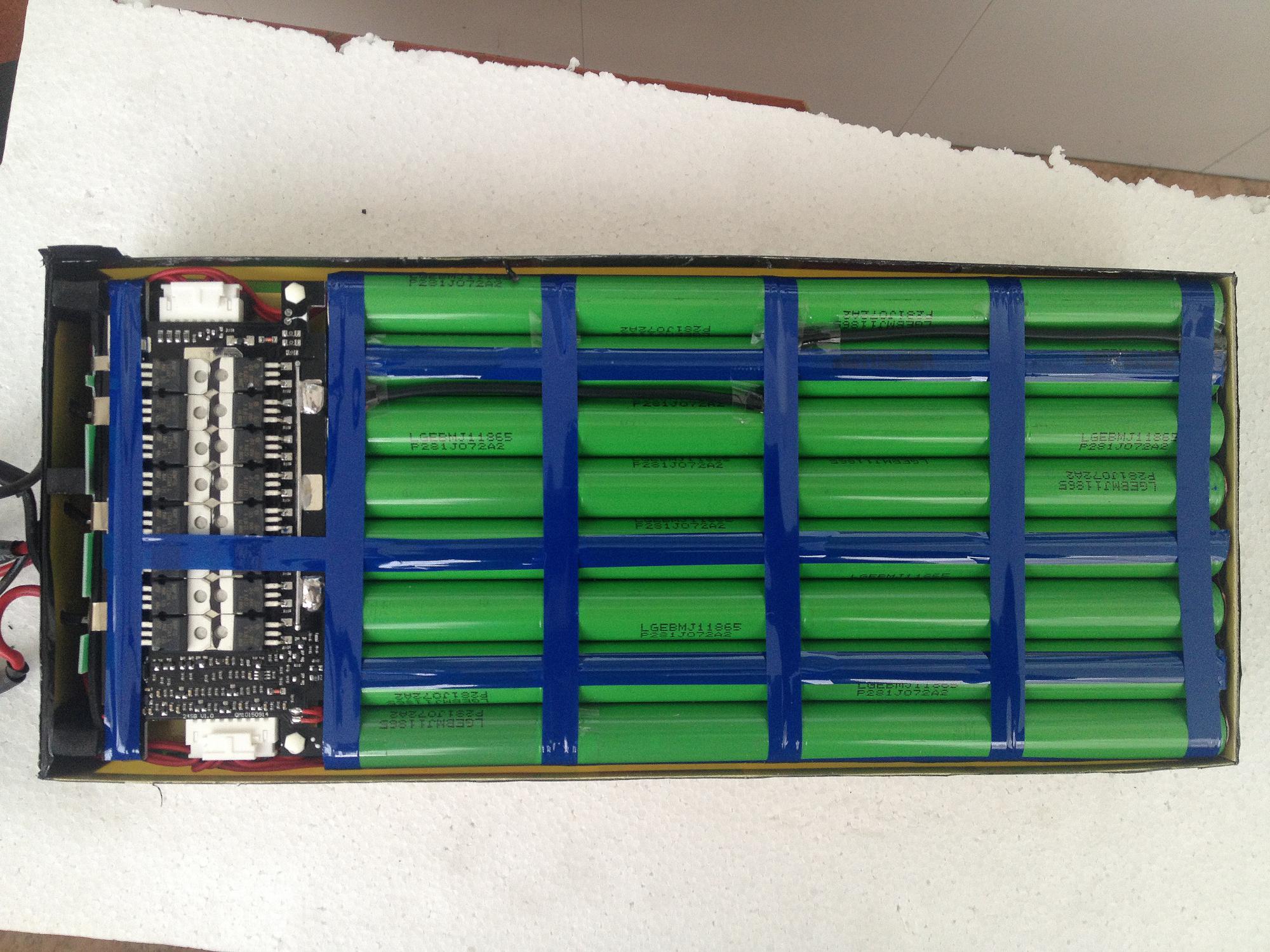

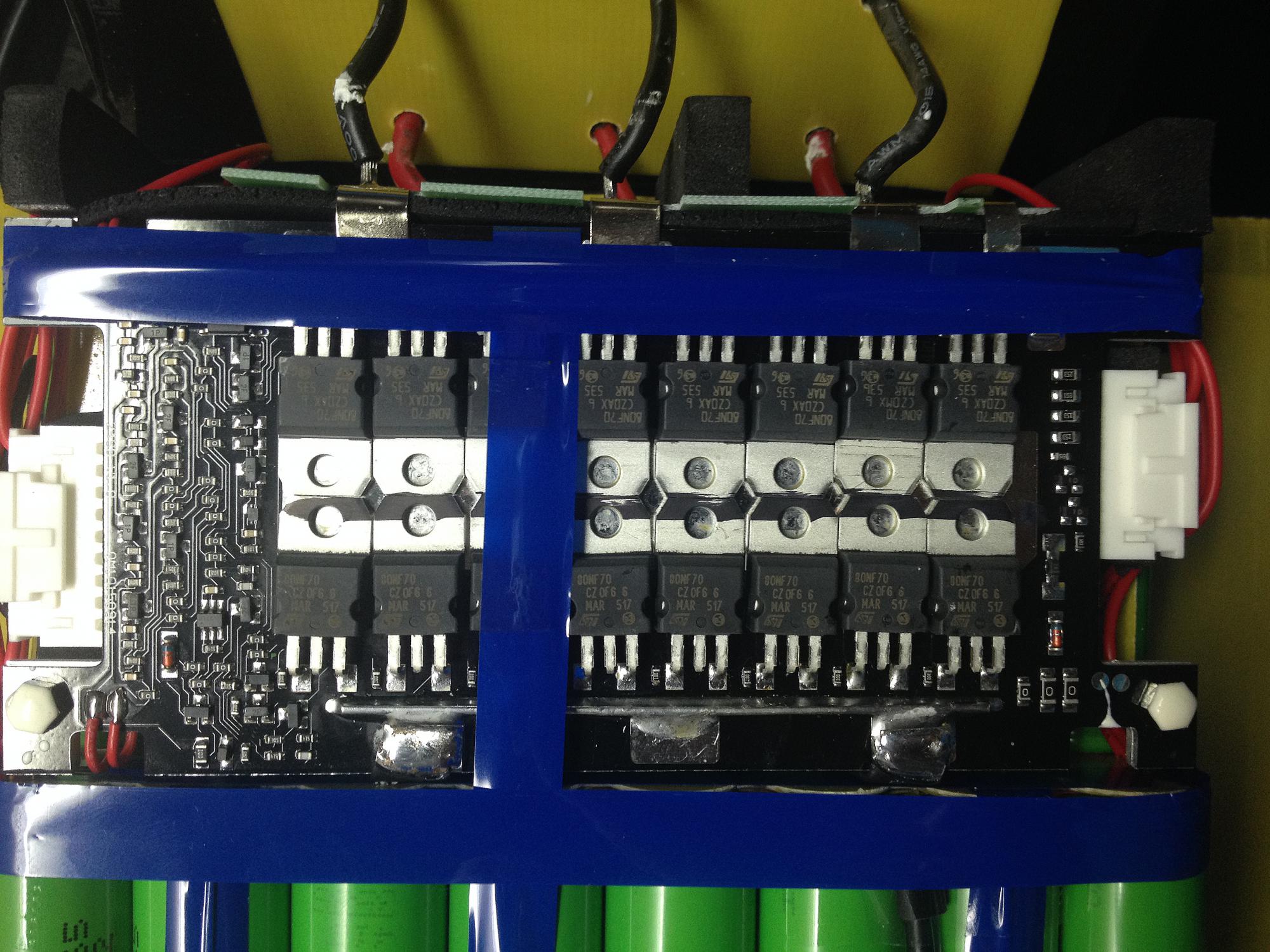

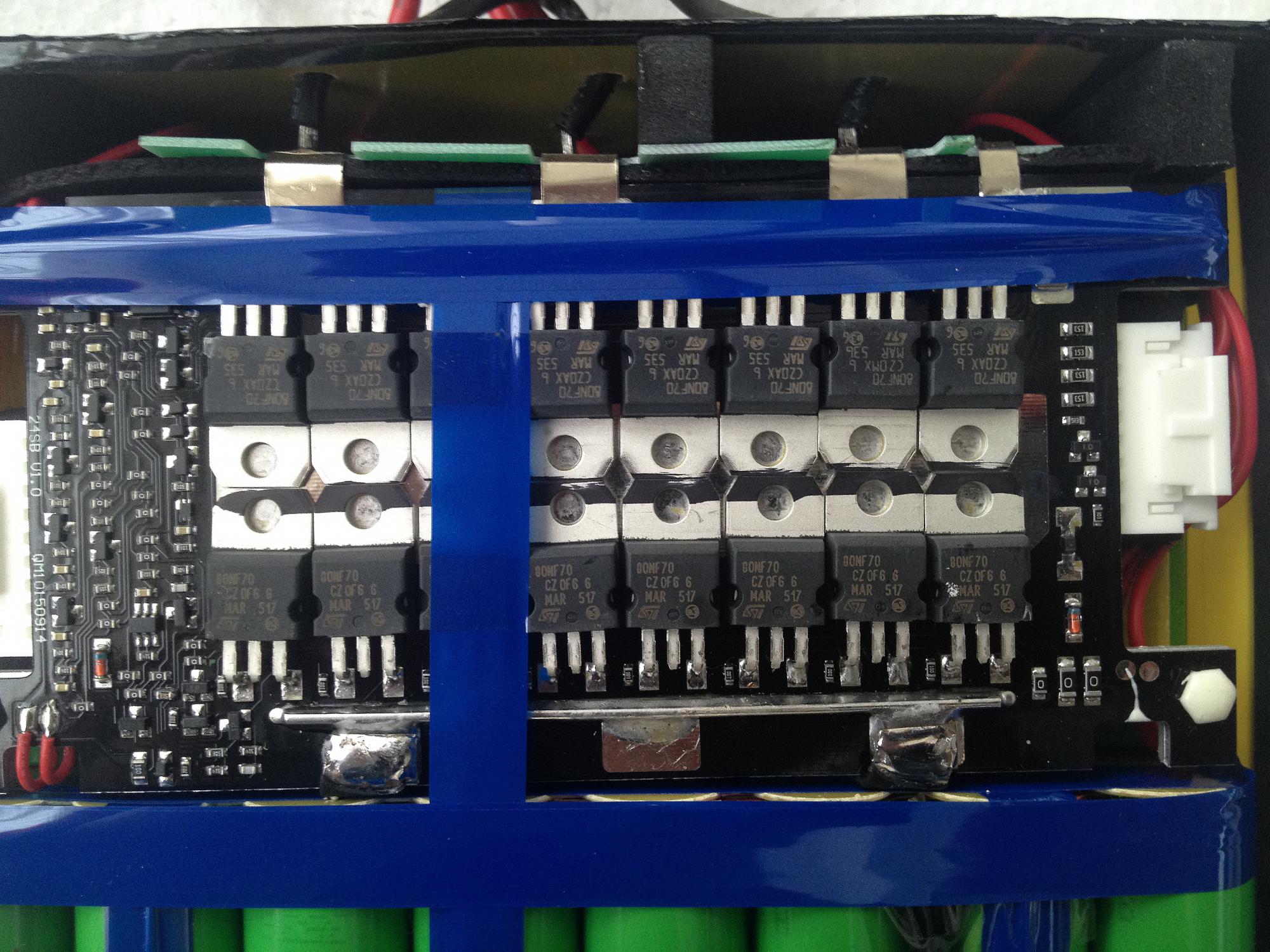

БМСка. То, что видно.

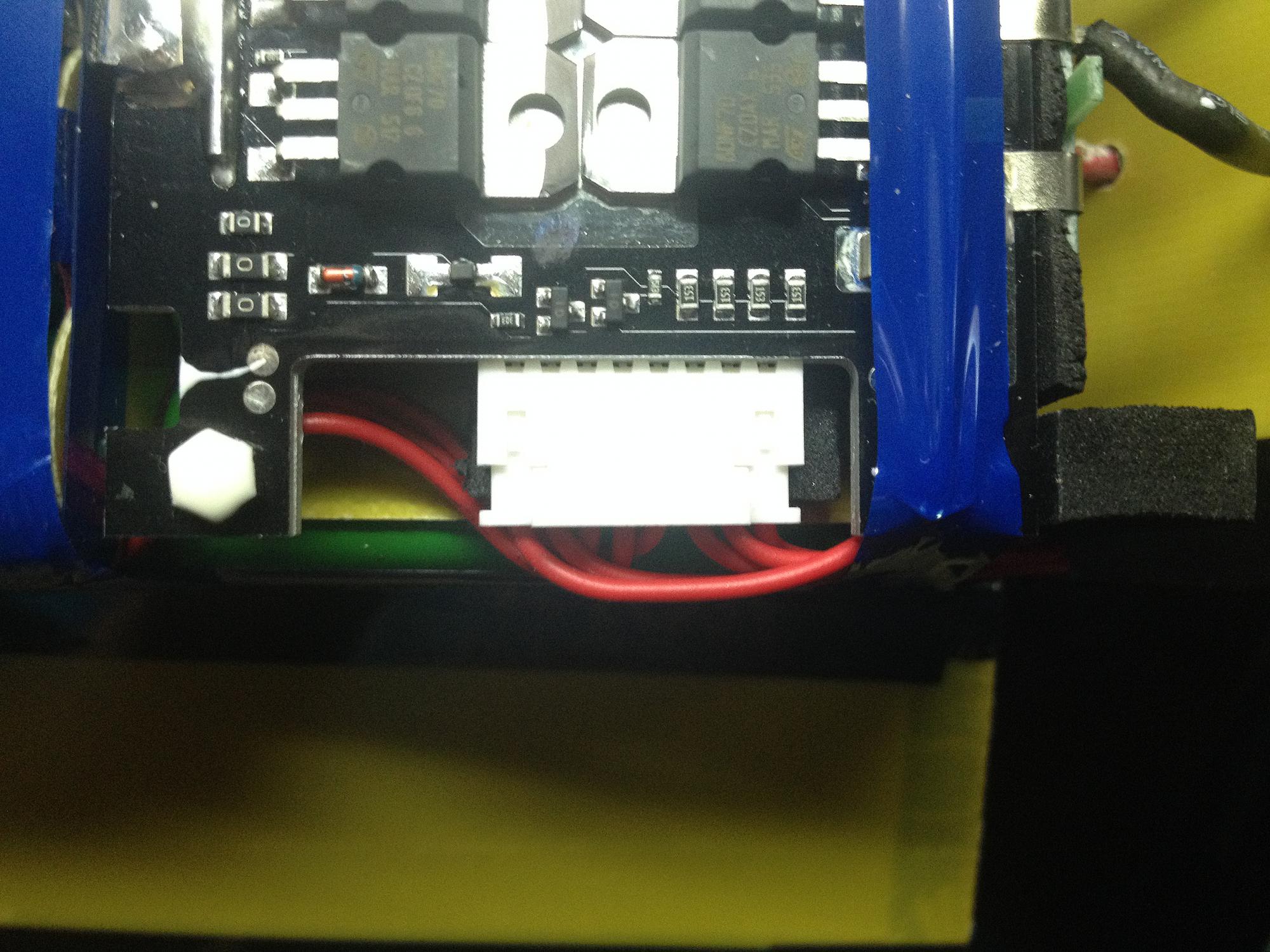

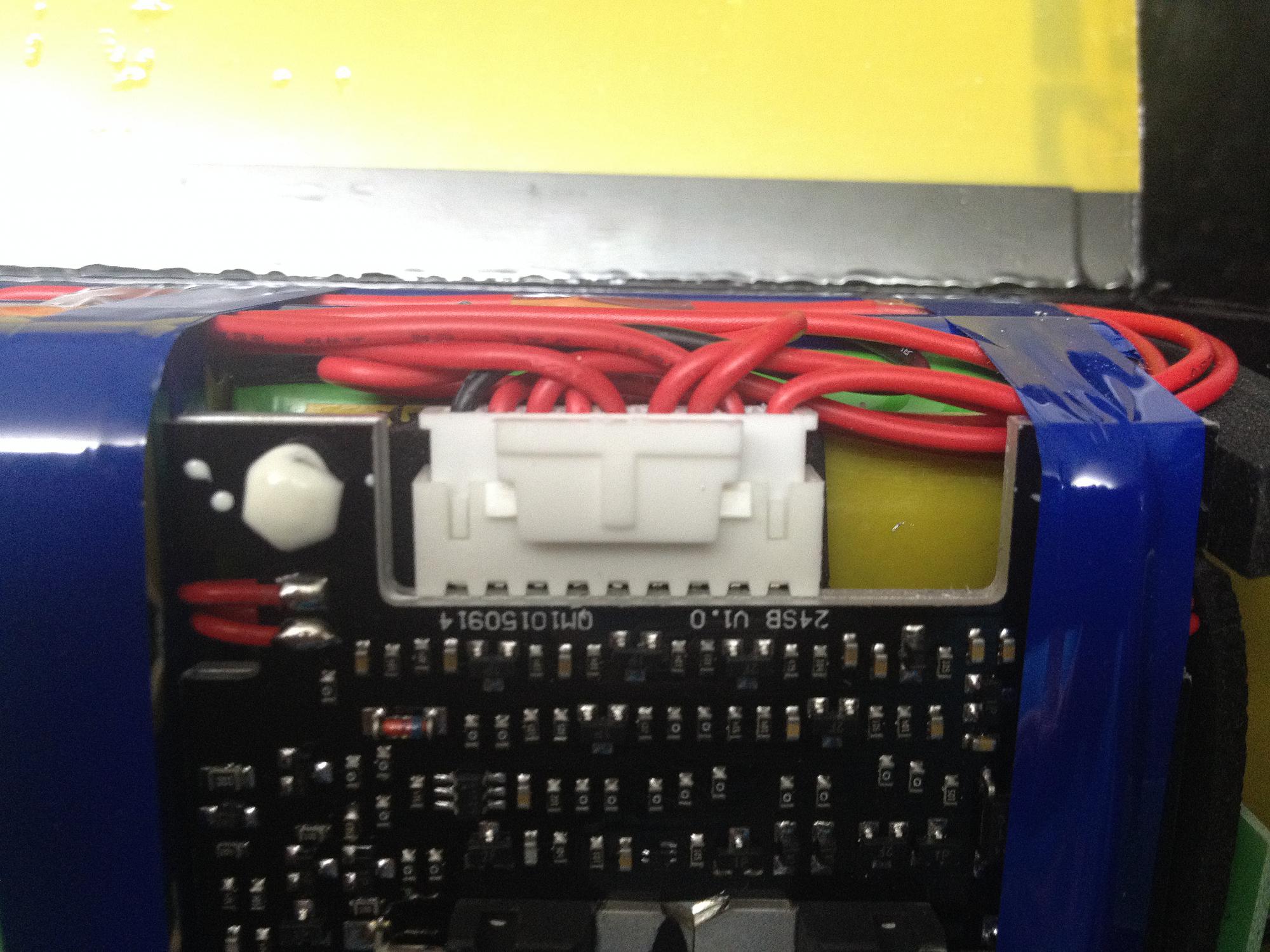

Два разъёма с балансировочными проводами.

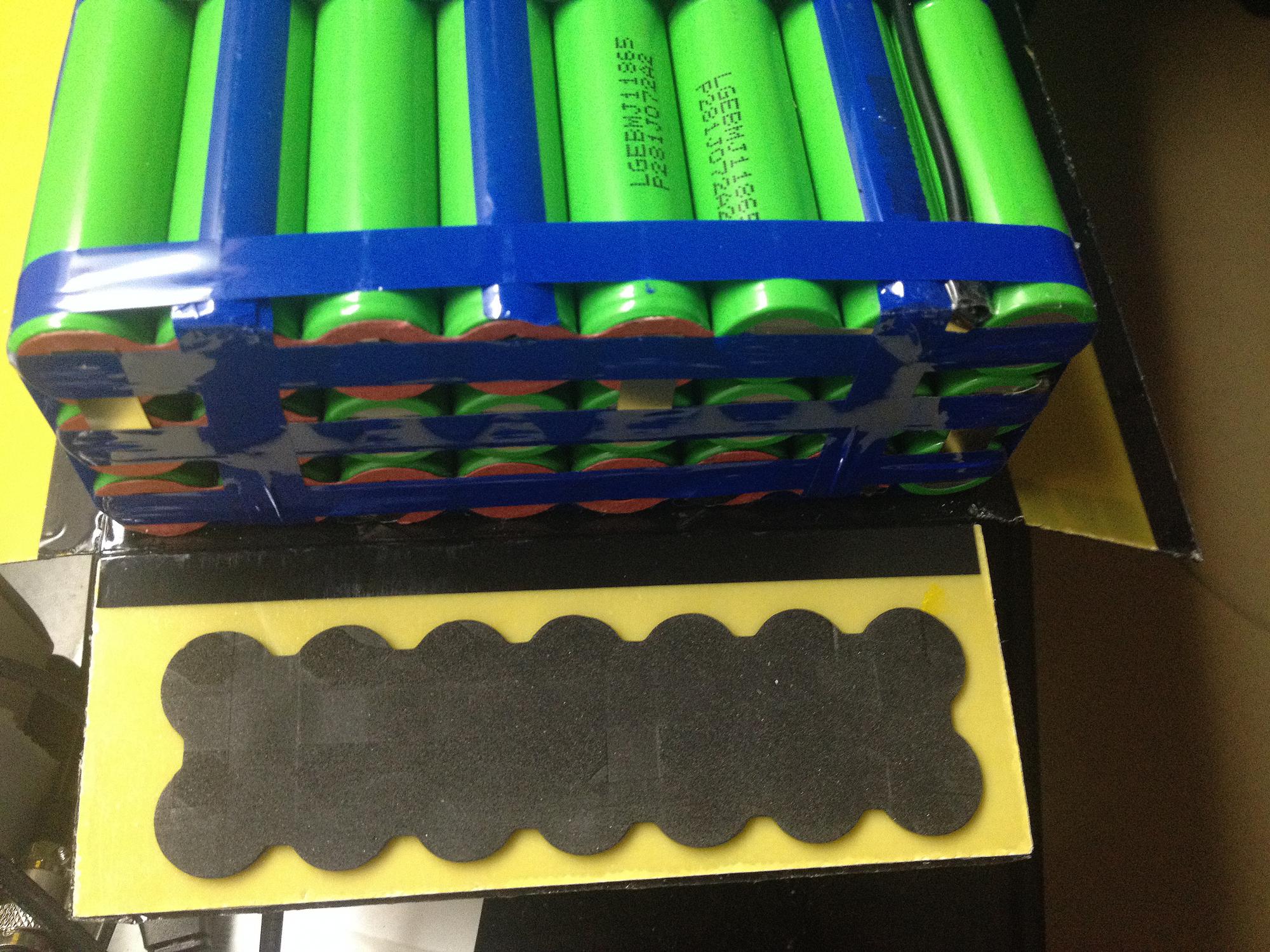

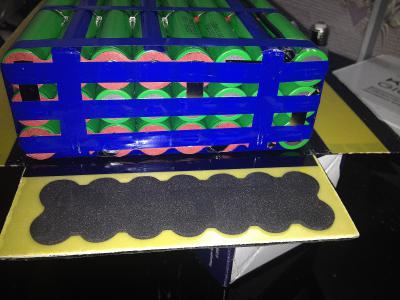

Прокладка различных шин с разных сторон.

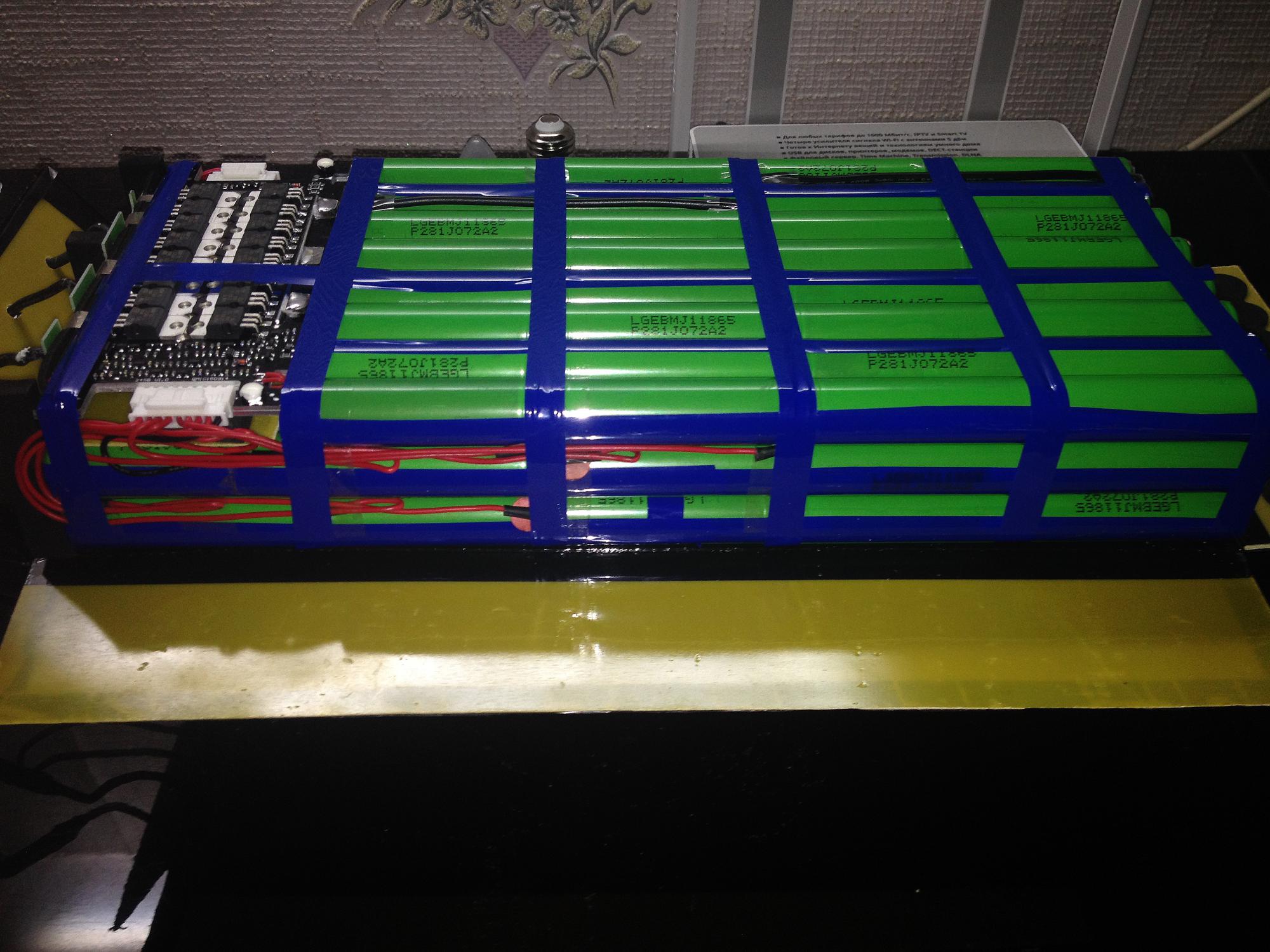

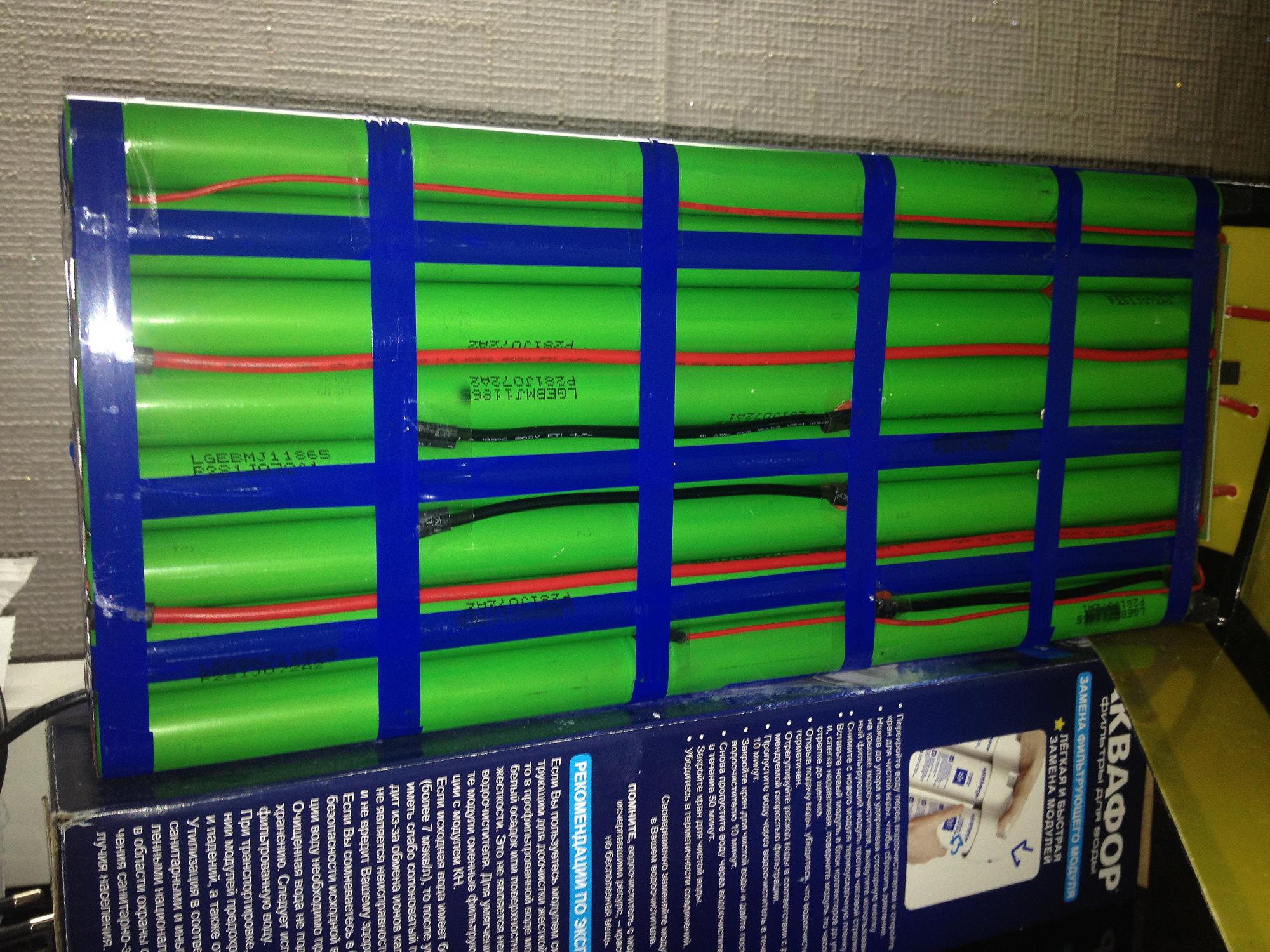

Батарея собрана без использования холдеров. Соединена металлическими пластинами с использованием контактной сварки. Как соединены последовательные банки не понял.

[inetchik]

[user]electro05[/user].
Скорей всего фиговенькие проводки и контактик их, тем более они не подпаяны. Эт норма для опуса, даже если элемент вставить в него самого - это из-за плохого контакта в ползунке, это решаемо в принципе паяльником, но оффтоп тут, да и есть фсе" в тырнэте.

[inetchik]

Последовательные соединения находятся там, куда припаяны проводки от двух раз'емчиков.
