АКОМ 6CT-100VL попытка лечения ЗУСом В6.

[CMaxx22]

Я не стал так как в него кислота не доливалась, только был дистиллят добавлен до уровня "как у нового". Подозреваю, что лишней кислоте там взяться неоткуда, так что это наверное "мнимая плотность", ведь на плотность жидкости разные вещества могут влиять. Попробовал как обычно камеру в банку присунуть и смотрю ничерта не видать, в ареометре электролит чистый, а всё таки через толщу если смотреть то и не очень, что то в нём рассеивает свет и камера не видит пластины. Вроде как даже красноватый электролит, хотя могло показаться. И ещё заметил, что НЕТ ПОЛОВИНЫ ПЛАСТИН. В прошлом акке было так - одна пластина в конверте, вторая без и так чередуются плотно прижамшись. А в этом одна пластина в конверте, потом жуткое расстояние что аж до середины просвечивается, потом вторая в конверте  Далее пока писал первое сообщение, напряжение РЦ упало с 13,4 до 12,9. А вот КТЦ началось с ПОВЫШЕНИЯ напряжения, а не наоборот. Думаю этот АКБ - полуразложившийся зомби. Возможно когда-то ночью был сильный ветер и контроллер не смог "удержать" ветряк, так и разрушил все мои АКБ.  Пока что держится под КТЦ на 12,3 вольтах, посмотрю немного за динамикой, если не обвалится лавиной то брошу его и уеду домой.

[Alex_Soroka]

ЗУС имеет погрешность в 22 раза.

Это не погрешность !
Вы привели "Коэффициент пересчета", из "Ланколовских" (которые измеряются на 400Гц частоте) к "методу постоянных токов", который применяется мной в Версия6(7).

[CMaxx22]

Тоесть прошлый акк был 0,081 зус и 0,0036 ом. А этот 0,064 зус и 0,0041 ом. Вот поэтому и сказал, что странно мерит либо один либо другой, показания обратнопропорциональны.

А если добавить второй случай замера то коэффициент пересчёта превращается в погрешность... Тоесть в первом случае коэф получается 22,5 а во втором 15,6 ... Нелинейный коэффициент однако, тут формула пересчёта нужна а не просто одна цифра. Хотя и ланколовские показания я не уверен, что правильные. Так что не будем разводить полемику а примем пока, что эти два прибора считают по разному от слова совершенно Дальше если я буду выкладывать замеры ланколом, то рядом не поленюсь и сразу ЗУСом, глядишь и формулу выведем.

[CMaxx22]

Думаю этот АКБ - полуразложившийся зомби.

Хм, вроде и нет. Щас смотрю по видеонаблюдению, уже 75А слилось, выкачка идёт, 11,7 вольт на табло (до 11,5 ставил). Наверное будет жить

[Vova_n]

Я не стал так как в него кислота не доливалась,

Если акб не для арктики, плотность 1,40 ему ни к чему, только пластины сжирать будет.

Хм, вроде и нет. Щас смотрю по видеонаблюдению, уже 75А слилось, выкачка идёт, 11,7 вольт на табло (до 11,5 ставил).

А вот это зря, ещё и при такой плотности в банках
Избыток кислоты при выкачивании ведёт к глубокому разряду активной массы, что стартерным никогда на пользу не идёт, зато ускоряет оплывание оной на дно.

Наверное будет жить

Продолжите в том же духе, долго жить не будет.

[CMaxx22]

Ну он уже на заряде, вроде нормально прошло. А кислоту я подкорректирую когда уже на место (в электростанцию, после лечения) поставлю и плотность равномерно расползётся. Просто непонятно откуда там взялось 1,40... У нового промерил банки, тот тоже кипел как все, у него 1,30 ровно по всем банкам. А ещё печаль случилась, завис логгер и записал только 5,5 часов разряда до 12,25 вольт... Грустно, щас сделаю диаграмму может хоть что то видно будет.

[Alex_Soroka]

А если добавить второй случай замера то коэффициент пересчёта превращается в погрешность... Тоесть в первом случае коэф получается 22,5 а во втором 15,6 ... Нелинейный коэффициент однако

Переставайте бросаться словами "погрешность".
У вас главная нелинейность это сам АКБ, у которого свойства отдачи токов при "постоянных токах" и при "переменных"(Ланкол) меняются в процессе заряда-разряда.
Напомню что все замеры по-Учебникам, надо проводить когда Химия в АКБ уже успокоилась, т.е. только после пары часов отстоя.  а не сразу как зарядили или разрядили.

Хотя и ланколовские показания я не уверен, что правильные.

вот с этого надо было начинать.

примем пока, что эти два прибора считают по разному от слова совершенно

я про это вам (и не только вам) говорю уже давно.

[CMaxx22]

Напомню что все замеры по-Учебникам, надо проводить когда Химия в АКБ уже успокоилась

Замерял после неплохого отстоя. С перекачиваниями. Насчёт этого понятно.

от с этого надо было начинать.

Я с этого и начал... иначе как?

я про это вам (и не только вам) говорю уже давно.

Пытаюсь разобраться в "где истина то... мат, даже завуалированный, лучше всего исключать?"

[CMaxx22]

Вобщем слилось с него 80Ач и за 26 часов набилось столько же. Вроде неплохо, лучше чем у первого показатель. Дал отстояться пару часов и снял замеры.

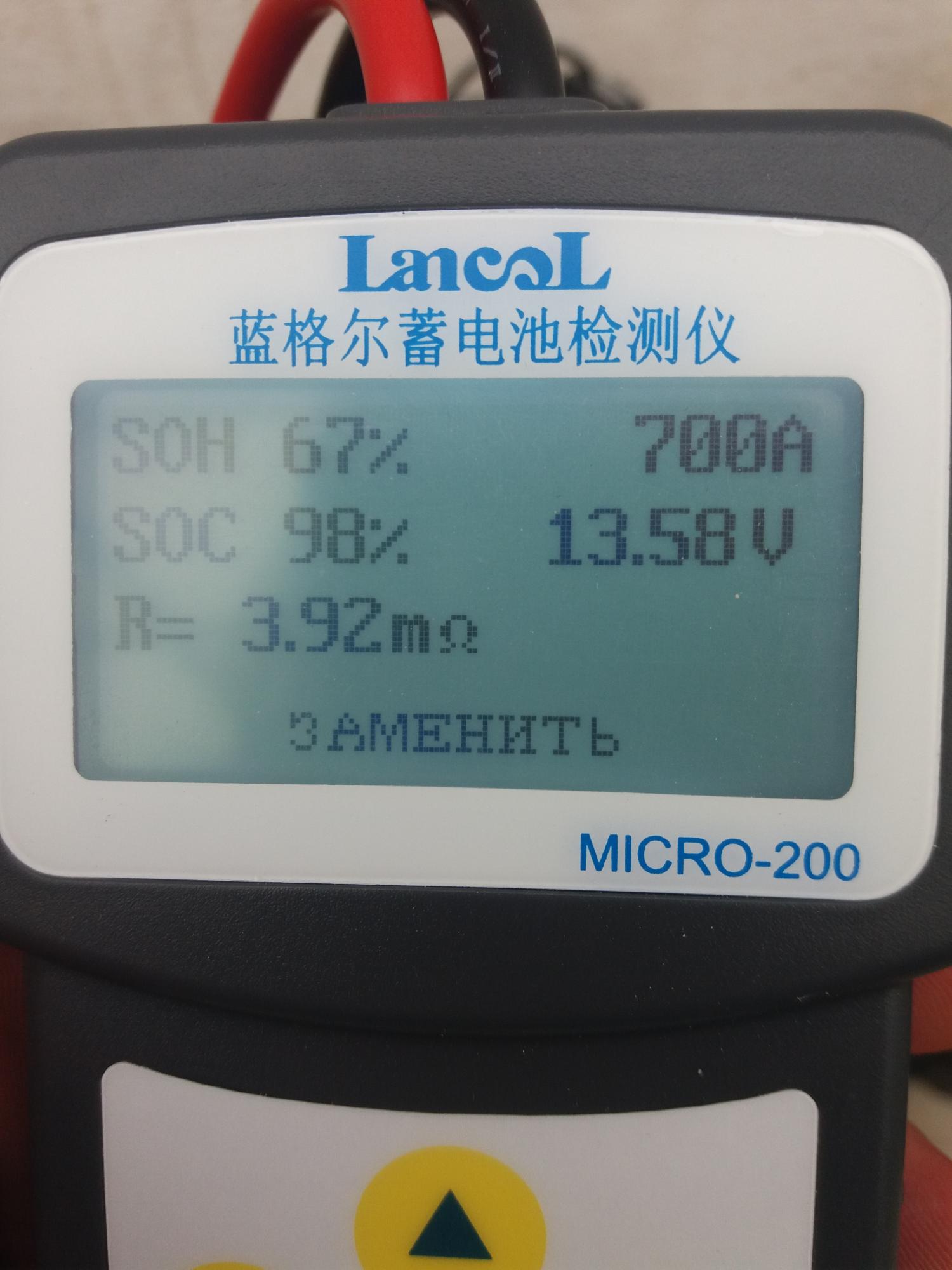

А ланкол то видит что, то чего я не вижу:

Спойлер

Заменить и всё тут!

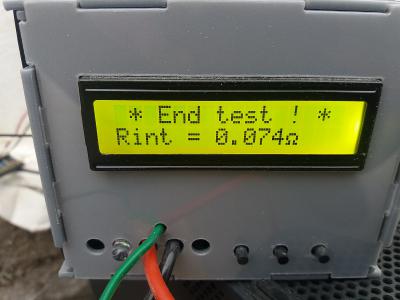

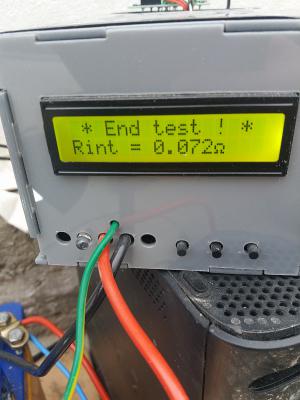

Как и обещал сразу же замер ЗУСом:

Спойлер

Теперь примерно как и у первого АКБ показывает.
Забыл снять логгер и получил зарядную расчёску. Странно, что на добивке логгер выхватывал на клеммах высокие напряжения, на показометре ЗУСа не выше 14,3 вольт.

Спойлер

Плотность эту бешеную ЗУС напугал, как и всегда впрочем, она забилась в угол и там сидит поскуливает.
Результат замера от клеммы +

Спойлер

1,190/1,205/1,195/1,195/1,205/1,185

Оставляю в добивке ещё на сутки, далее второй КТЦ.

[xeus]

Странно, что на добивке логгер выхватывал на клеммах высокие напряжения, на показометре ЗУСа не выше 14,3 вольт.

Всё верно, загнать заряд в сытый акб можно только повышенным напряжением. Магии нет, просто небольшое лукавство.
Добавлено 03 Апр. 2019 в 17:23

далее второй КТЦ.

Зачем ещё в ктц его? В ланколе нужно обращать внимание на вн. сопротивление.
Если изменений в лучшую нет, то продолжать не стоит.

[CMaxx22]

Ну надо же оценить насколько поднялась ёмкость... Да и по ланколу было 4,14 а стало 3,92 , как я понимаю это есть ни что иное как изменение в лучшую сторону

[CMaxx22]

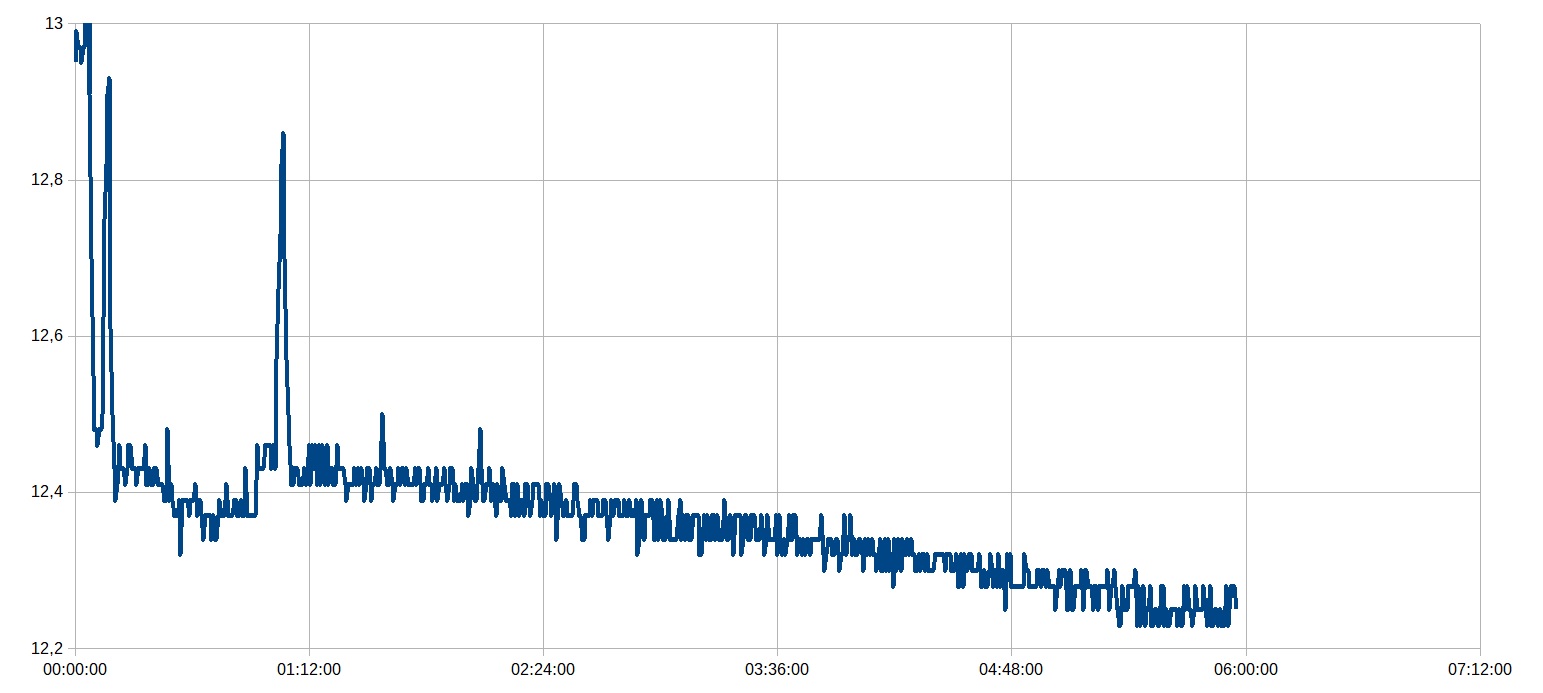

Вот кстати лог 6-ти часового разряда данного АКБ, когда логгер повис. Видно как акк пёрднул, посидел на толчке, просрался, ещё раз пёрнул и дальше нормально пошел разряжаться. Чудеса конечно, но что уж есть...

Спойлер

[CMaxx22]

Прошу прощения, эти два "пержка", которые резкие пики на графике, это переподключения ЗУСа, он же перед разрядом где-то с минуту подзаряжает, так вот это оно и есть. Запамятовал уже. Но в остальном, если не обращать внимания на эти иглы, график корректен. То-есть просадка и подъём напряжения в течении первого часа имеет место быть.

[CMaxx22]

Закончил КТЦ. Перед ним после суток добивки (влезло ещё 6А, вобщем 86А залилось) и 3 часового отстоя снял замеры, но куда то потерял бумажку  Найду выложу. Но ланкол так и твердил "заменить", внутреннее около 3,96мОм было. ЗУС 0,078 показал. И КТЦ до 11,5в тоже выдал 86А слитой ёмкости. С выкачкой разумеется.  Неплохо.

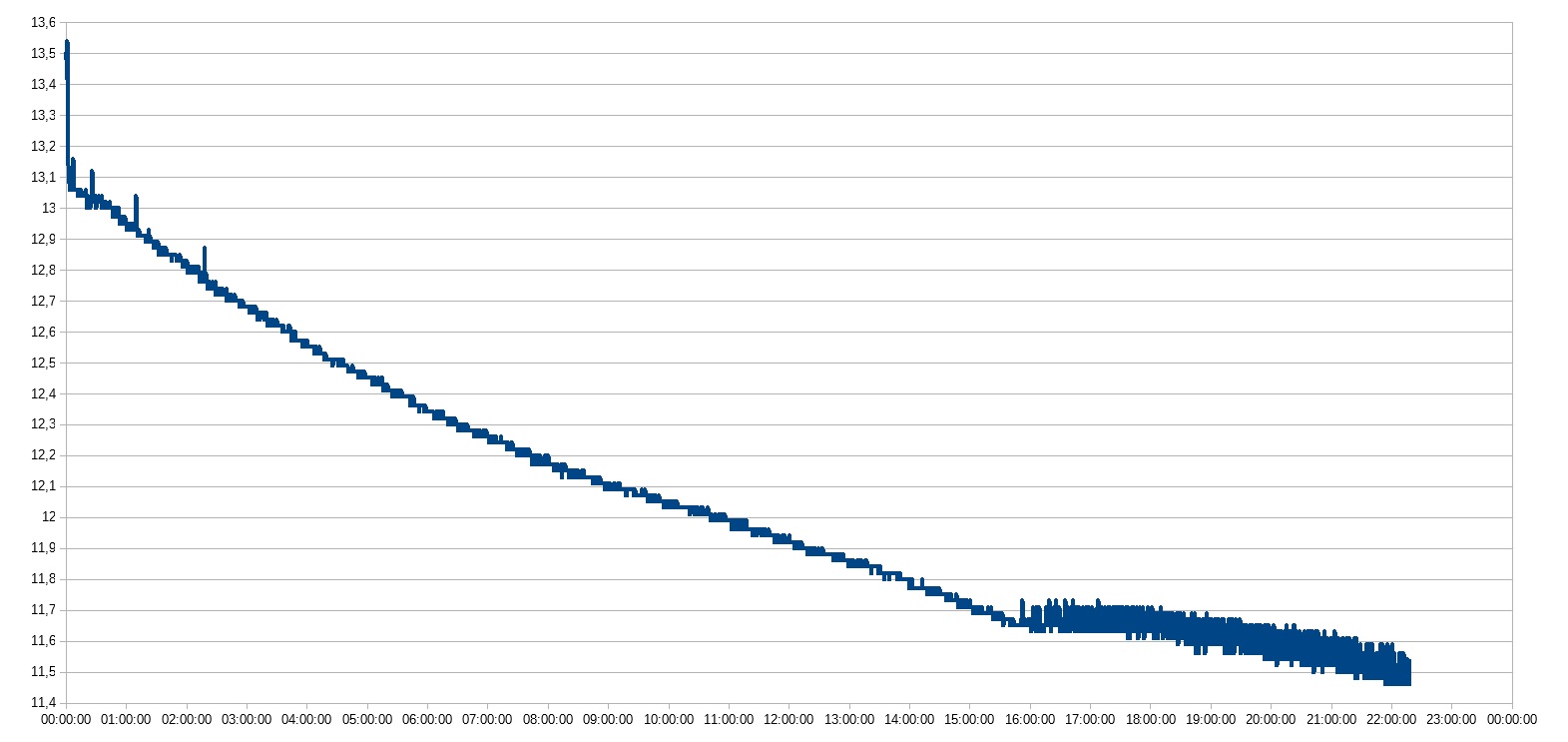

Лог:

Спойлер

пс. Нашлась бамажка.
Ланкол выдал SOH60/SOC98/695А и внутреннее 3,96мОм. ЗУС 0,075.
Плотность от+
1,215/1,230/1,220/1,230/1,230/1,220

Кто бы мен подсказал, что такое SOC? SOH насколько я понимаю, это процент оставшийся от 100% здоровья акб. А soc?

[CMaxx22]

SOC похоже на степень заряженности.
Дал пациенту сутки постоять, снял показания.
Ланкол:

Спойлер

ЗУС:

Спойлер

Напряжение (плотность)

Спойлер

Общее 13,55в
2,250 (1,180)
2,280 (1,205)
2,275 (1,195)
2,260 (1,195)
2,275 (1,200)
2,210 (1,185)

Поставил его назад в систему, как перемешается электролит буду корректировать под 1,27. Ато с завода они идут 1,30 а в этом вообще чёртичто было по 1,40.
Почему то сбой загрузки изображения произошел и теперь не загружается. Про следующего подопытного в следующем сообщении.

[CMaxx22]

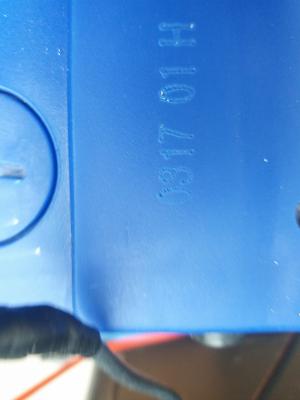

Вынул следующий акк. Дата выпуска:

Спойлер

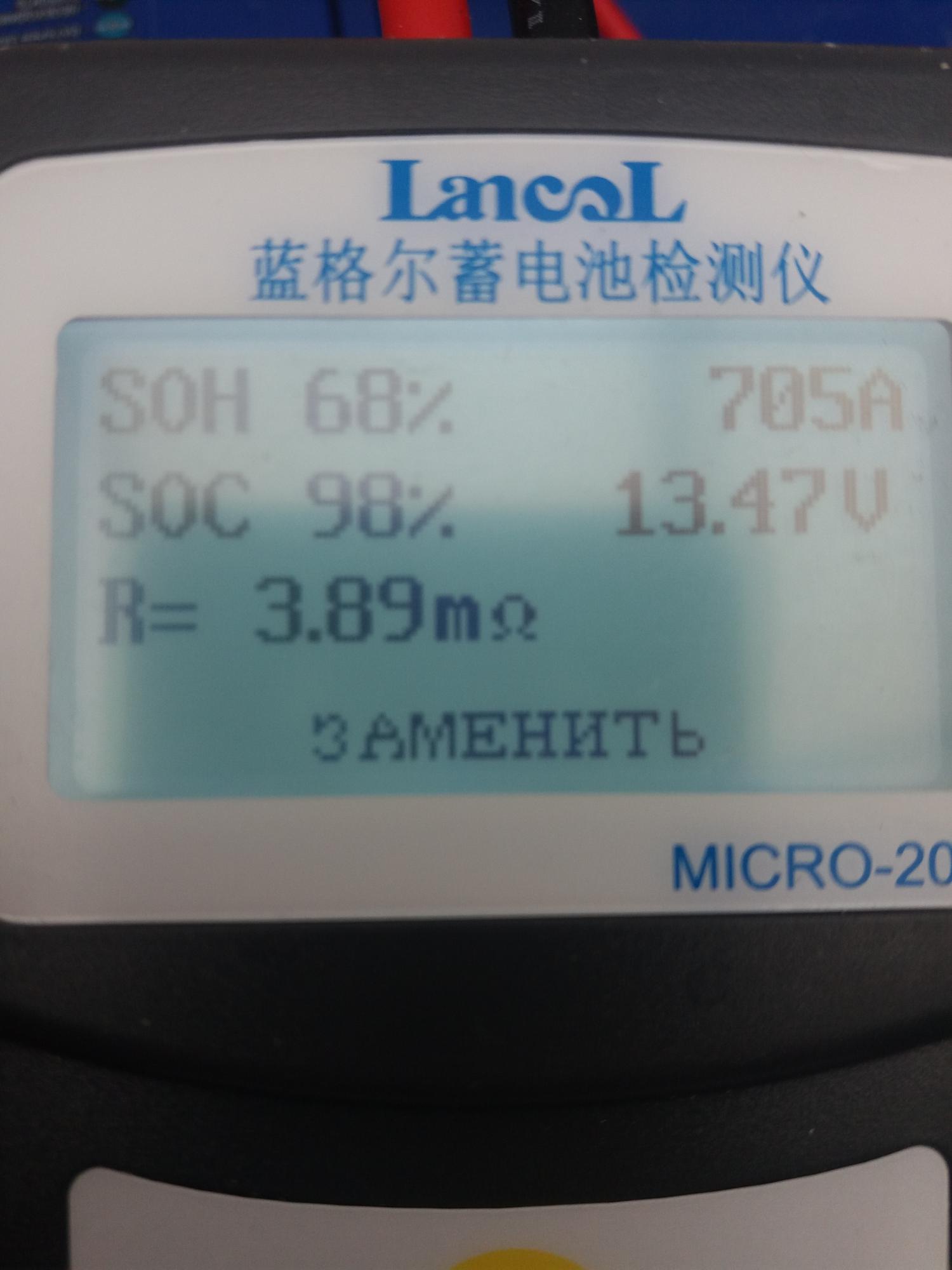

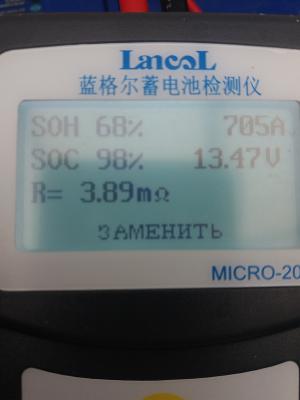

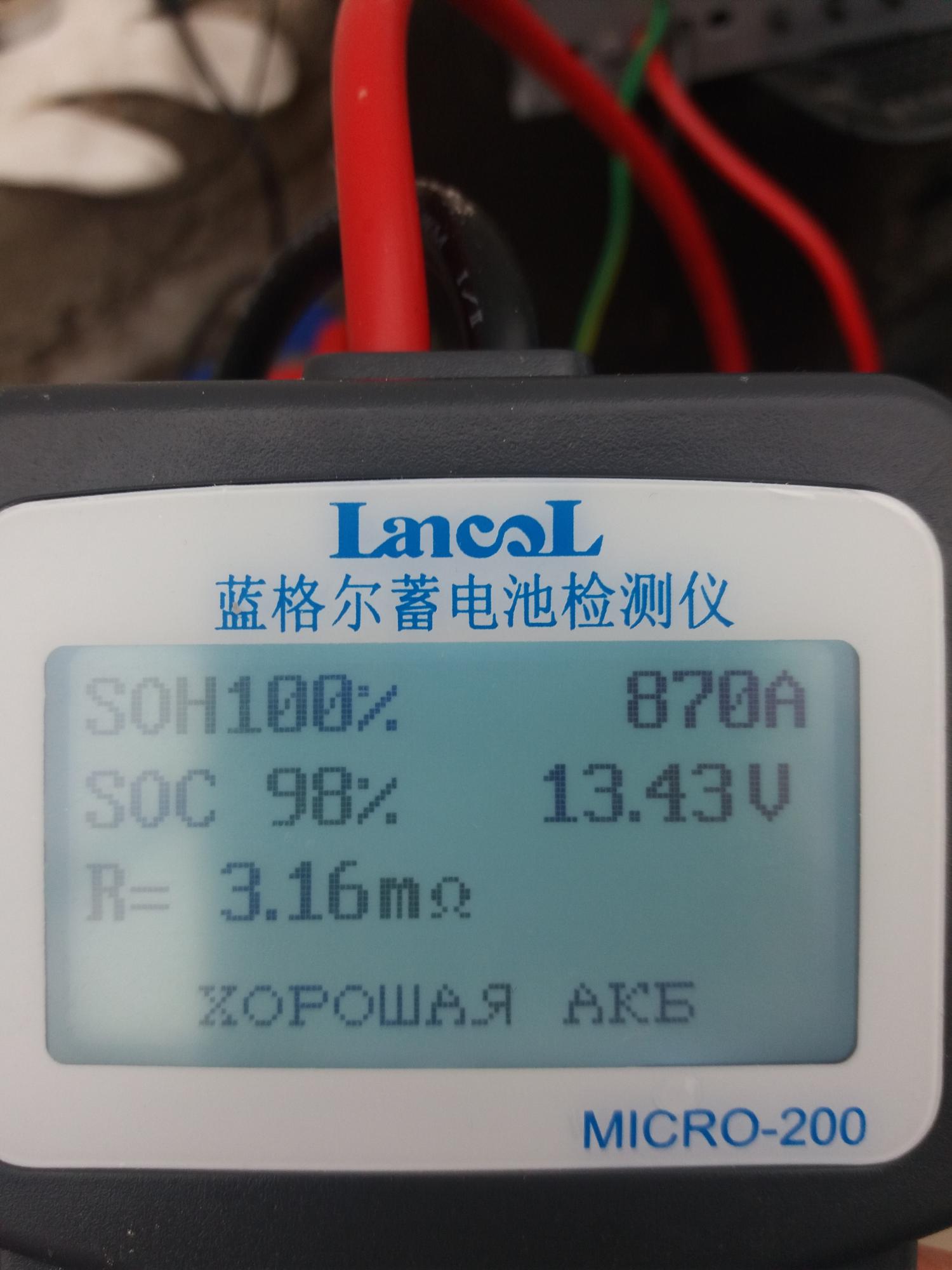

Ланкол изумил!

Спойлер

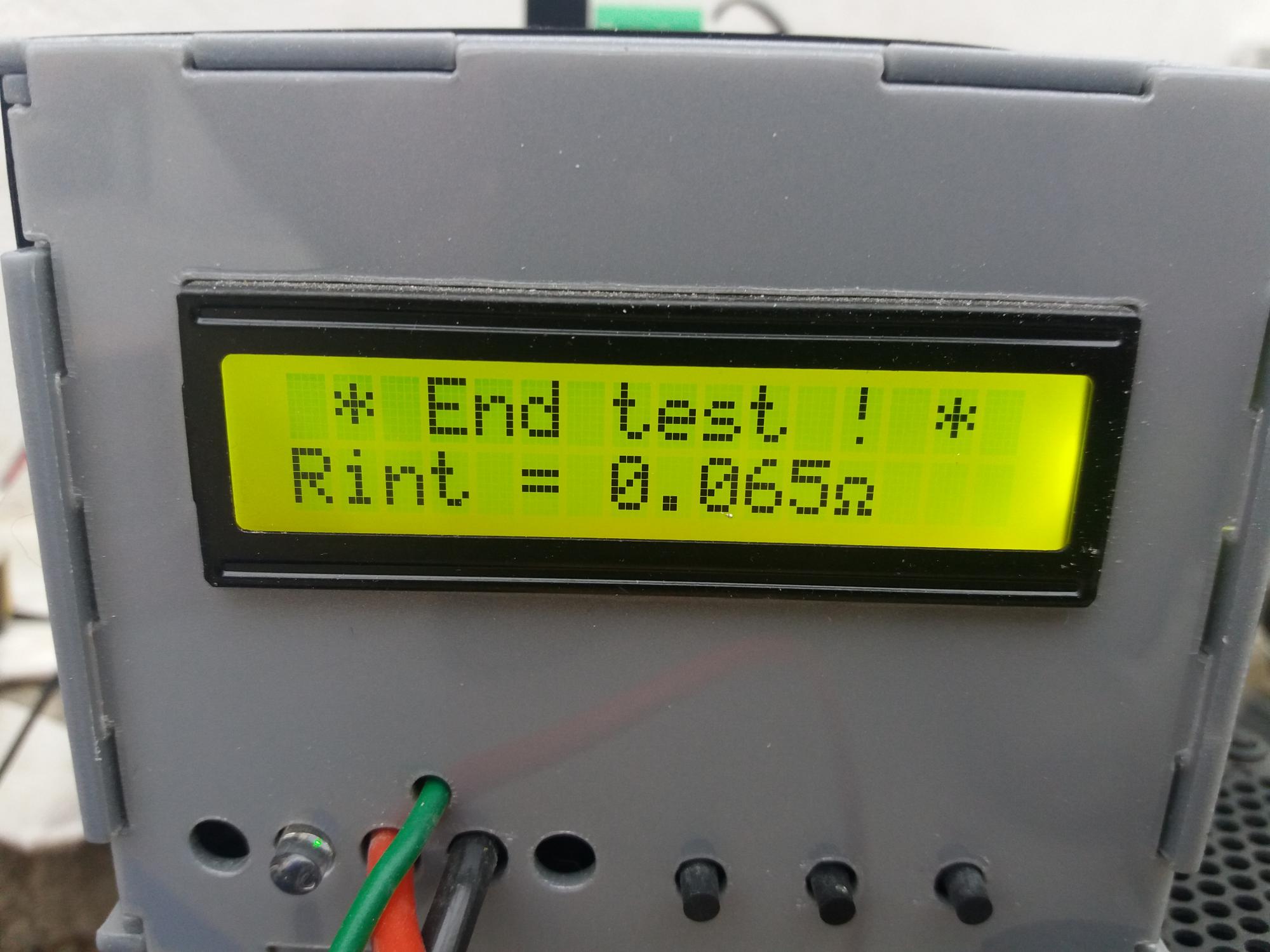

ЗУС тоже показал лучше:

Спойлер

Хоть на базар неси! Новьё
Замеры перед КТЦ произвёл, общее напряжение 13,49в.
Напряжение (плотность)

Спойлер

2,240 (1,285)
2,240 (1,300)
2,250 (1,300)
2,255 (1,300)
2,255 (1,300)
2,250 (1,285)

Если не считать традиционно отстающих крайних банок - новый АКБ. Ушел на КТЦ.

[CMaxx22]

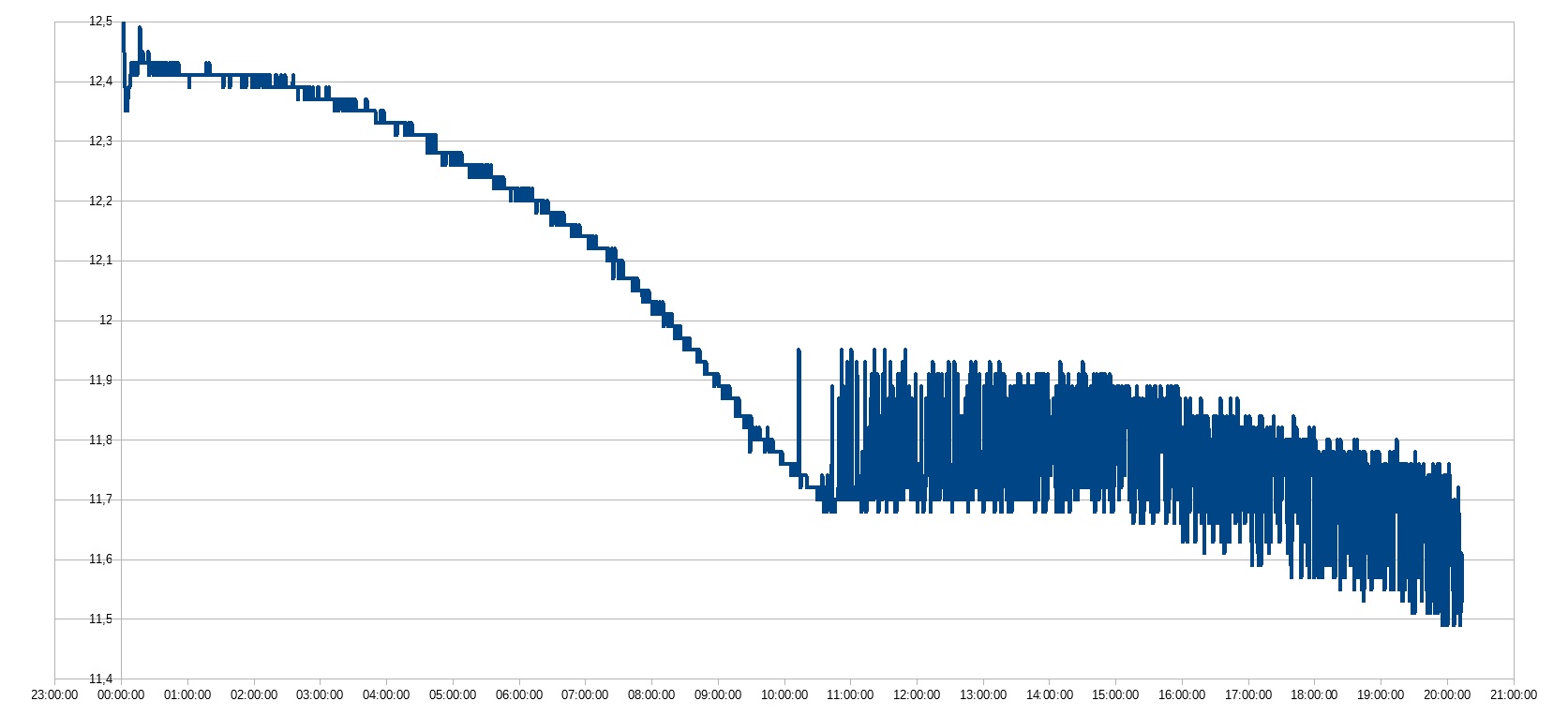

Накаркал я. Данный АКБ показал худшие результаты КТЦ до 11,5в. За 20 с небольшим часов слилось всего то 67А. Были артефакты в самом начале разряда (повышение напряжения), резкий спад до начала выкачки всего то за 10 часов...  Лог:

Спойлер

Будем надеяться, что полечится ЗУСом и на втором КТЦ не облажается так.

[xeus]

Нечего там лечить, идет износ АМ.
