BattMeter. Универсальный бортовой компьютер/ваттметр, аналог Cycle Analyst

[Ghozt]

После долгой разработки я наконец-то готов представить ваттметр, который является альтернативой известному канадскому прибору. Основные характеристики и особенности:

• Входное напряжение 20-250В
• Максимальное падение напряжения на шунте ±140мВ
• 4 входа для термодатчиков Поддерживаемые датчики: NTC1, 10, 100K, KTY83, 84 (семейства целиком)
• Зуммер по перегреву, задаваемым порогам напряжения и тока
• Выход для подключения реле, управляемого по температуре - управление "чупасосом", например
• Часы
• Режим зарядки через ваттметр
• Замер времени разгона
• Оценка остаточного пробега

Список измеряемых параметров по экранам

Основной экран

• Вольты
• Амперы/ватты (выбирается)
• Ампер-часы/ватт-часы (выбирается)
• Дневной пробег
• Текущая скорость
• Часы
• Температуры всех компонентов, если включен термомониторинг

Экран потребления (Consumption)

• Instant - мгновенное потребление в Втч/км
• Average - среднее потребление в Втч/км за всю поездку
• Spent - потраченные ватт-часы

Экран ездовой статистики (Driving stats)

• Avg speed - общая средняя скорость
• In move (чередуется с Avg Speed) - средняя скорость за поездку в движении
• Max speed - максимальная скорость
• Drive Time - общее время поездки, чч:мм:сс
• In move (чередуется с Drive Time) - время в движении

Экран батарейной статистики (Battery stats)

• Max Amps/Max Power - максимальный ток/максимальная мощность (выбирается)
• Max VDrop - максимальная просадка батареи под нагрузкой - дельта между напряжением батареи без нагрузки и с ней
• Battery R (чередуется с Max VDrop) - внутреннее сопротивление батареи, считается по максимальной просадке

Экран рекуперации (Recuperation)

• Max Regen - максимальный обратный ток
• Restored - количество восстановленной энергии в Ач
• Regen/Fwd - отношение восстановленной энергии к потраченной в %

Экран температур
Температуры всех компонентов. M1, M2 - моторы, Bt - батарея, Cn - контроллер. H - максимальная зафиксированная температура каждого компонента. L - минимальная зафиксированная температура (есть только у батареи). Если подключены не все упомянутые выше термодатчики, то соответствующие строки не отображаются.

Экран общей статистики

• Total km - общий пробег
• Total Ah - общая потраченная емкость
• Cycles - количество циклов батареи

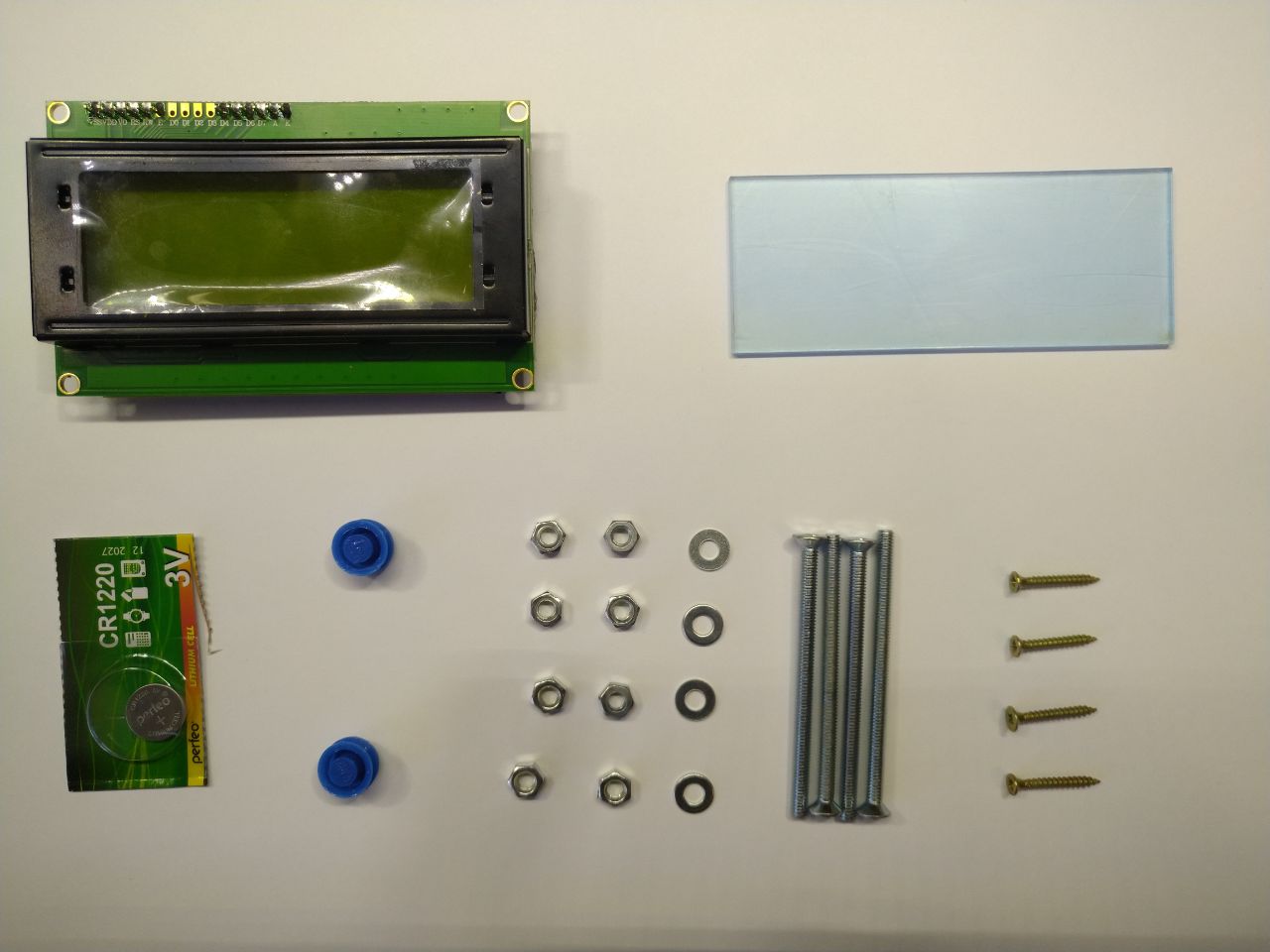

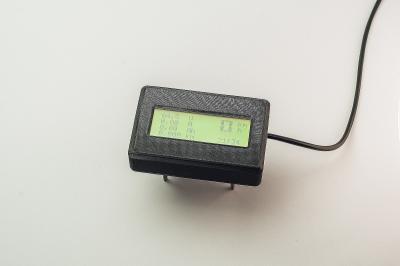

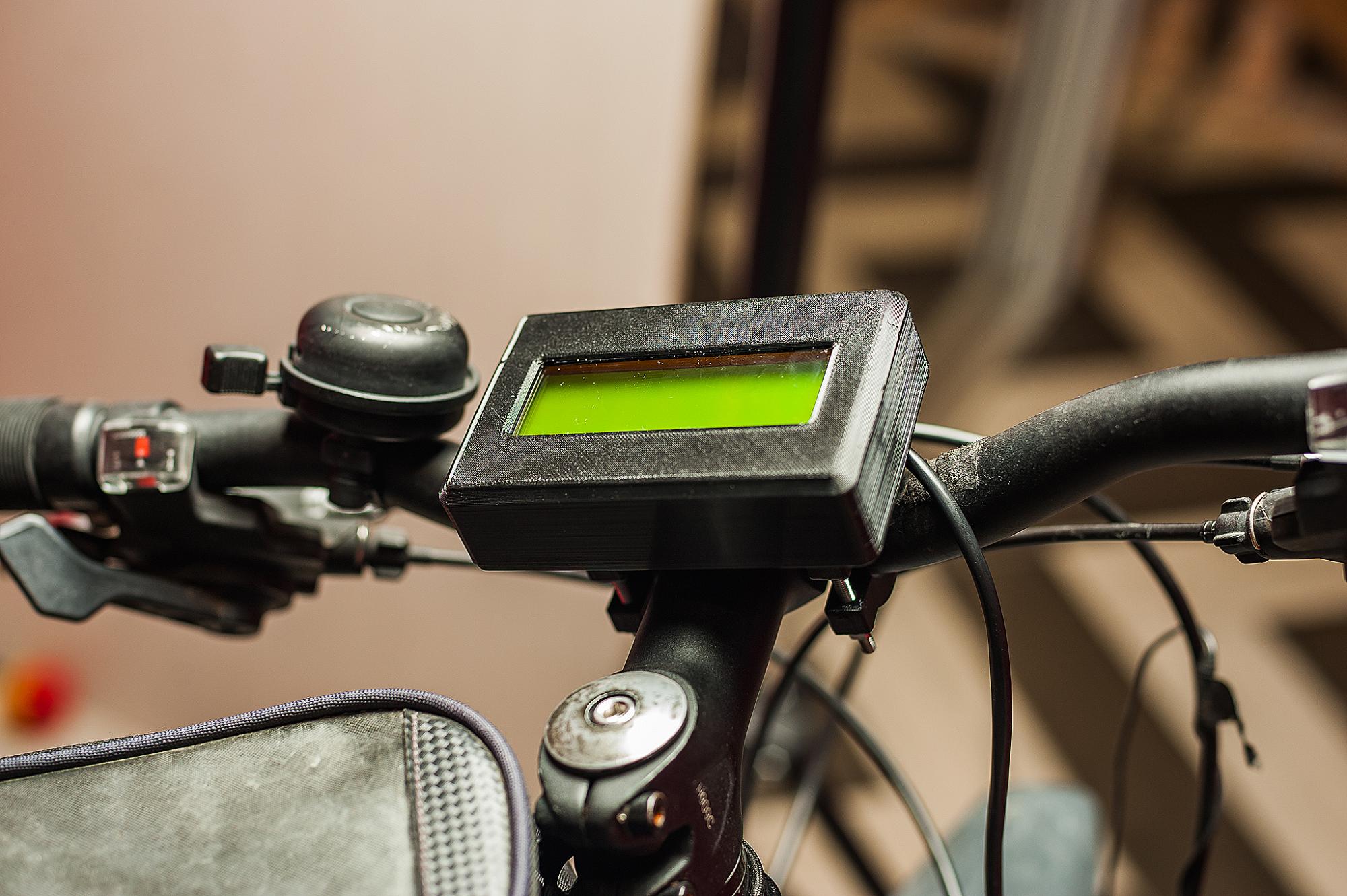

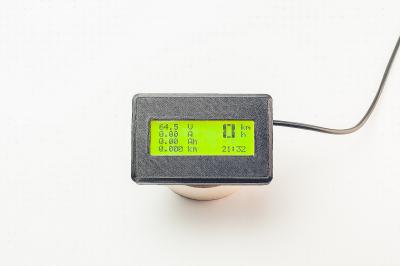

Устройство поставляется в 3д-печатном (пока) корпусе с одним комплектом хомутов на выбор. Длина кабеля 1,5м, оконцован разъемом JST-SM6 для работы с контроллерами Infineon "из коробки":

8500р в корпусе. В наличии 0шт.

6500р кит-комплект. В наличии 5шт

Дополнительные принадлежности

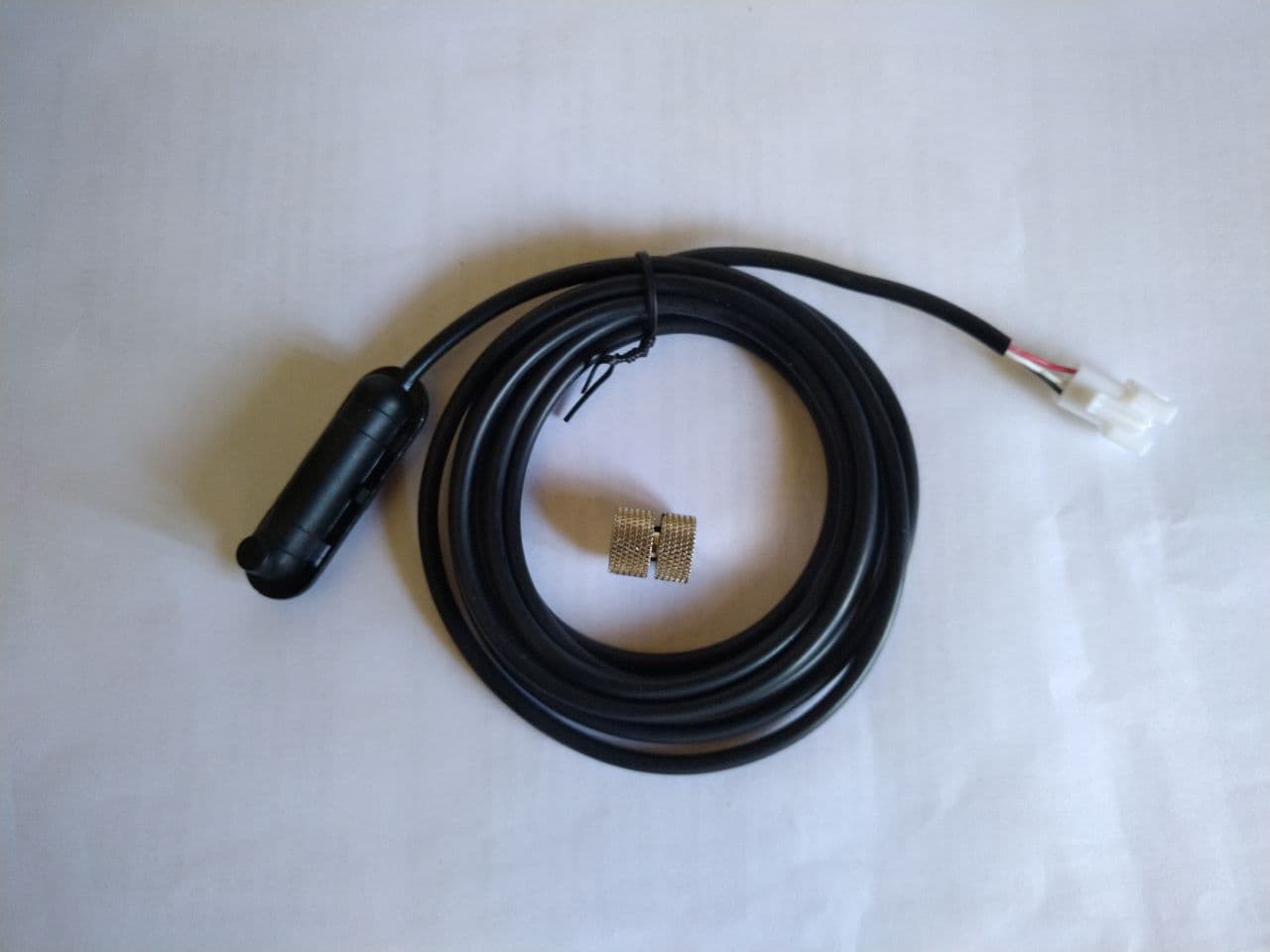

Внешний датчик скорости. 700р/шт. Длина кабеля 2м. В наличии 9 шт.

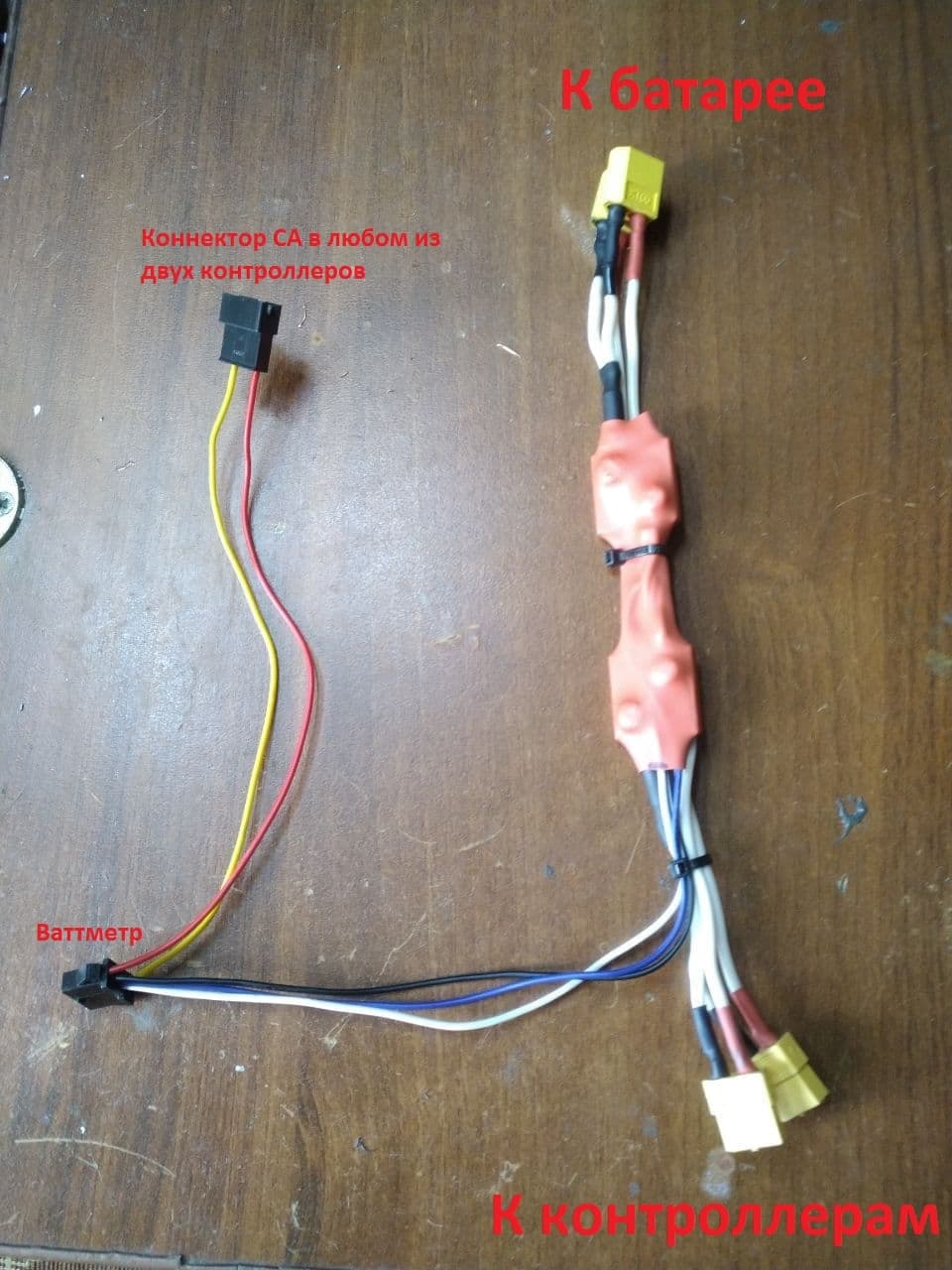

Внешний шунт для подключения одного или более контроллера. 1000-1500р в зависимости от опций. На фото ниже внешний шунт для подключения одного ваттметра к двум контроллерам Infineon. Используются штатные разъемы, подключение полностью bolt-on, никакой пайки.

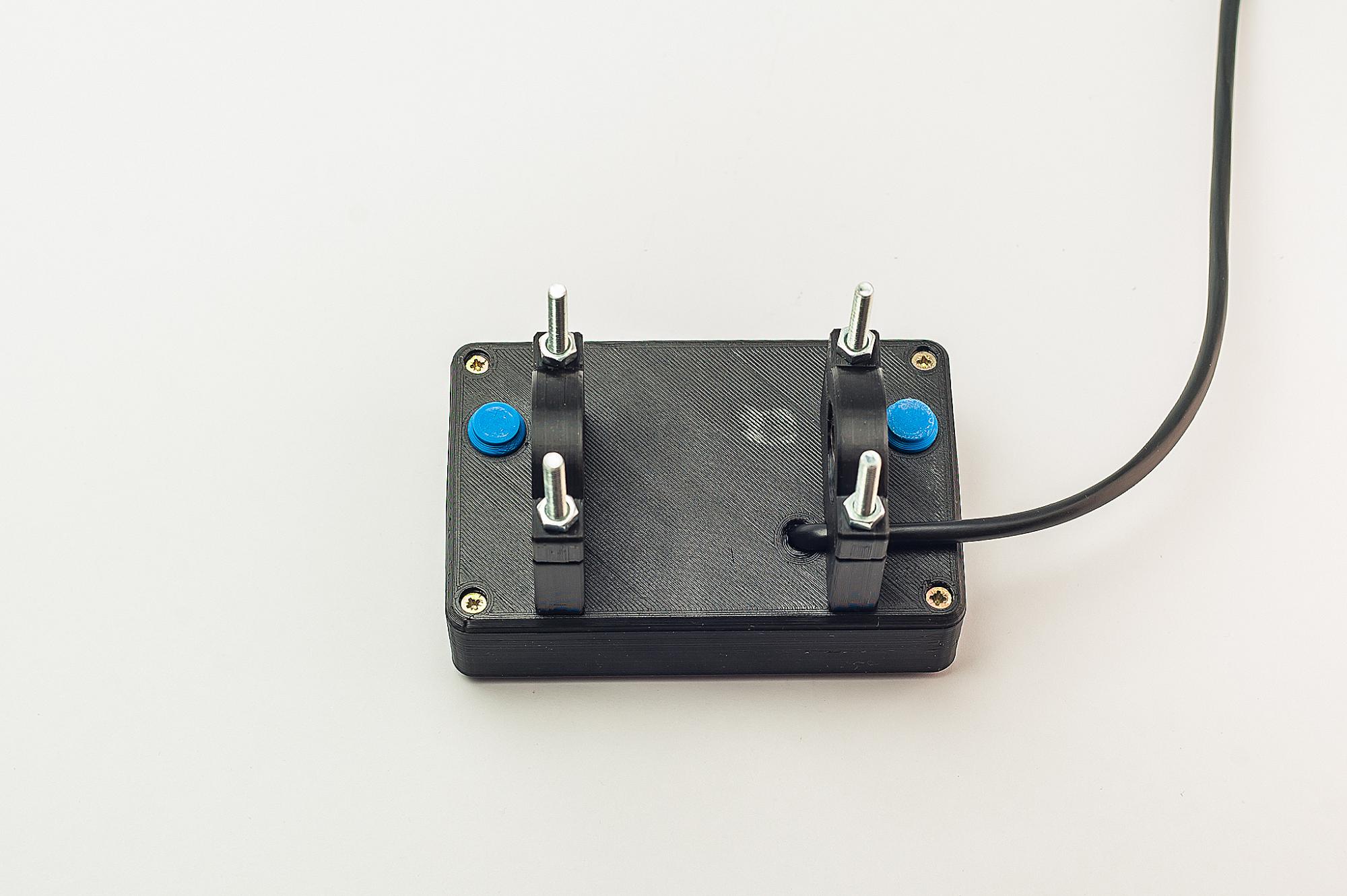

Набор дополнительных хомутов на руль. 250р/комплект. Либо можно распечатать на 3д-принтере, модели можно найти в архиве корпуса.

Ответная часть разъема с проводами для подключения к контроллеру/внешнему шунту. 150р/шт.

По заказу обращаться в личку. При заказе прошу указать следующие вещи:
1. Диаметр хомутов руля: 22.8 или 31.8мм
2. Указать дополнительные принадлежности из списка выше, в случае надобности

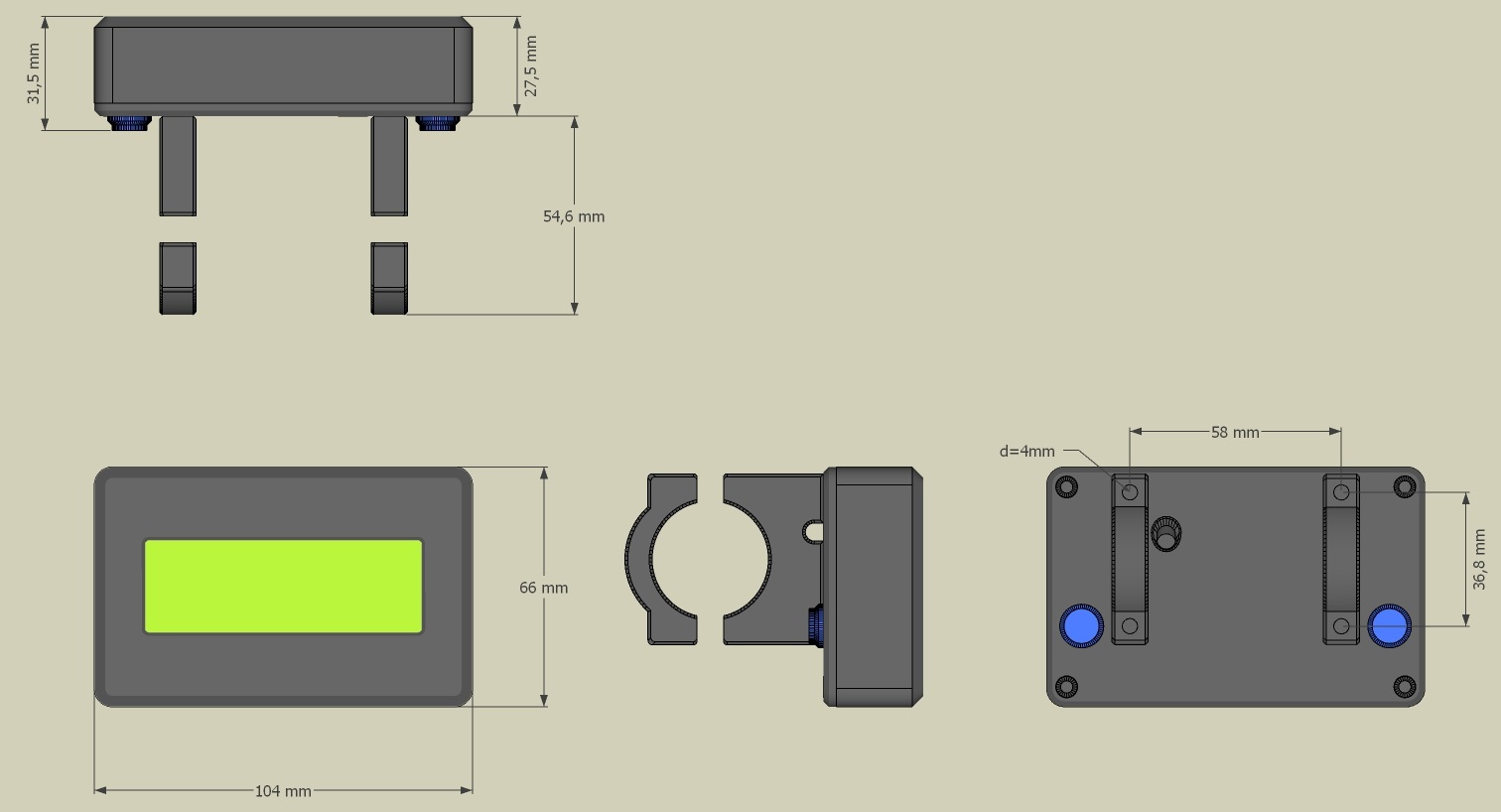

Руководство по эксплуатации и модели для печати корпуса во вложениях

BattMeter. Руководство по эксплуатации 1.2.pdf
Battmeter_корпус.zip

[Ghozt]

Бескорпусные модули в наличии. Ваттметры в корпусе будут несколько позже

[Sergey Ust]

Здравствуйте. А шунт самому покупать ? И температурные характеристики , давление, влажность ? Корпус предохранит от дождя ?

[Ghozt]

[user]Sergey Ust[/user], шунт можно использовать встроенный в контроллер, либо купить внешний. В комплекте шунта нет. По давлению испытаний не проводилось, испытанный рабочий температурный диапазон от -20 до +30. Корпус от дождя защищает исправно.

[илс]

Здравствуйте. А шунт самому покупать ?

Из своего скромного опыта могу сказать, что встроенный (в контроллер) шунт - это наиболее разумная идея.
Т.к. если внешний шунт выбран слишком низкоомный, то его точность будет невысока, особенно на малых токах.
А если высокоомный, то будет греться, как ...вплоть до дыма от изоляции.

Я начал именно со второго варианта и получил оба негатива, т.е. не получил ожидаемой точности и к тому же. шунт грелся, как утюг.
Может потому, что шунт надо было располагать именно перед силовыми транзисторами контроллера (чтобы минимизировать потери на подводящих силовых проводах), не знаю. Хотя, по идее, ток в последовательной цепи, должен быть одинаковым. Может дело было в сильном нагреве шунта, не стал особо заморачиваться.
===

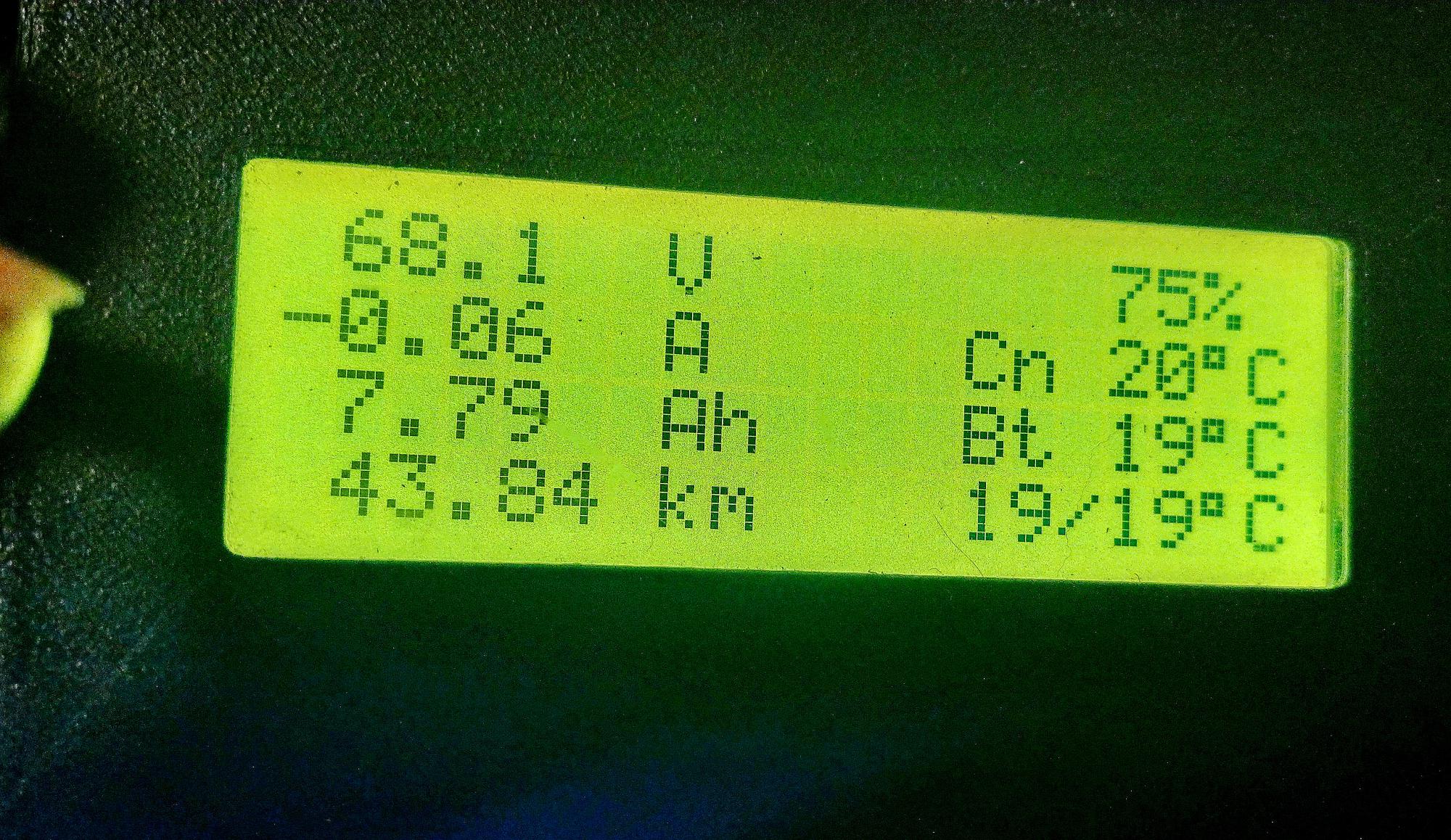

Вот, кстати, нечастая фотка дисплея, на котором задействованы все 4 темп. канала, а именно передний и задний моторы.
