Li-ion Аккумуляторы характеристики, опыт эксплуатации.

[rzaviy]

На моем самокате 36в бмс вырубает при общем напряжении 34.6в это нормально или она вырубает по самой дохлой ячейке, на которой остаток ниже общего?

Нет не нормально,по дохлой.
Скорее всего,так   нормальное напряжение должно быть около 30- 32 вольт.

Если с банками всё нормально,то отключает контроллер,если БМС,то это аварийное отключение.

[Александр61]

Нет не нормально,по дохлой.
Скорее всего,так   нормальное напряжение должно быть около 30- 32 вольт.

Если с банками всё нормально,то отключает контроллер,если БМС,то это аварийное отключение.

А для 60в какой должен быть порог отключения? Контроллер выключил при 51.4в на х.х. , но при езде бмс его опередила, какой порог контроллера выставить, чтобы он первый сработал?

[rzaviy]

[user]Александр61[/user],  3,0 для лиона,2,5 для лифера.

на банку

[Александр61]

В продолжение "санта- барбары" о моей греющейся и батарее.  Решил я попробовать зарядить батарею в обход бмс.  Так вот во время такой зарядки никакого нагрева отдельных групп не было, все элементы были абсолютно холодными. Достигнув напряжения 42.1в, з/у выключилось. По истечении примерно 2-2.5 часов напряжение снизилось до 41.8в (с бмс это значение было 40.6-40.8в)и за сутки остановилось на уровне 41.7в. Если по этим признакам принять состояние батареи удовлетворительным, значит главная бяка в бмс?

[tmiaer]

Похоже, что балансировка в этой бмс настроена на ~4.1 и она разряжает элементы до этого уровня, потому и греется.
Либо сильный дисбаланс по ячейкам, в таком случае надо мерить на них напряжение руками, а не заряжать без бмс на авось, может плохо кончиться.

[Александр61]

Похоже, что балансировка в этой бмс настроена на ~4.1

В ней вообще нет балансировки

надо мерить на них напряжение руками

Напряжения на ячейках 3.8-4.0, только на одной новой 4.2в

[Lorgenom]

Извините народ, закипел... то что раньше было простой арифметикой сейчас начисто выпало из понимания.

Спойлер

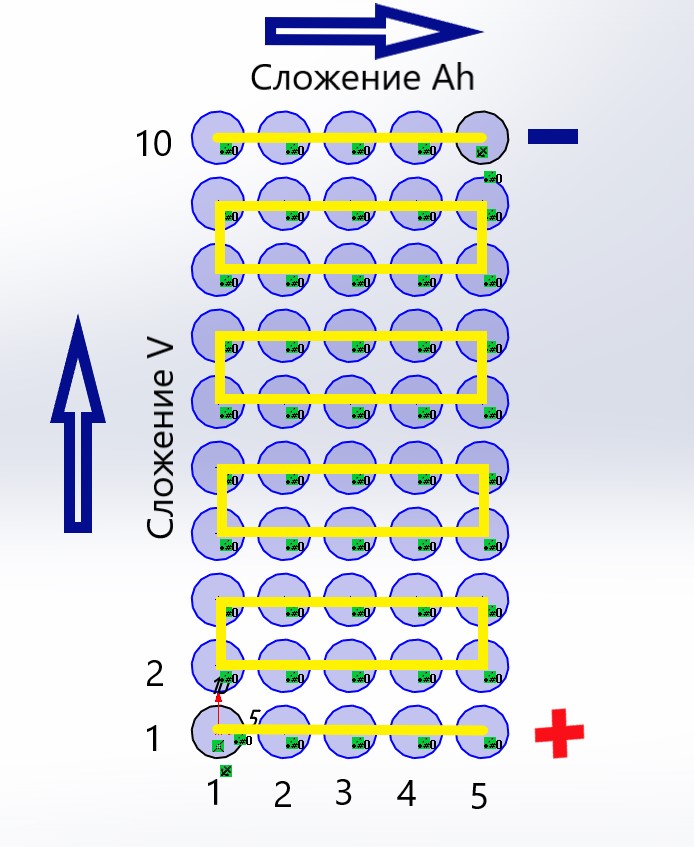

Какая токовая нагрузка будет приходиться на каждый/параллельную группу 18650?? если макс. потребляемый ток 22А.
Раньше я считал  22А/5=4,4А параллельную группу. И я захотел добавить 6 последовательный ряд получить 10s6p что бы уменьшить токосъем  с каждой параллельной группы (22А/6=3,6А), тем самым уменьшить просадку напряжения батареи под нагрузкой и более правильно работы батареи по емкости. Справедливо ли считать 4,4А/5р= 0,88А на каждую банку для 5р и 3.6А/6р=0,6А на каждую банку соответственно для 6р?
Аж в ушах зазвенело...
p/s может ошибся темой...

[Григорий Сергеевич]

Какая токовая нагрузка будет приходиться на каждый/параллельную группу 18650?? если макс. потребляемый ток 22А.
Раньше я считал  22А/5=4,4А параллельную группу. И я захотел добавить 6 последовательный ряд получить 10s6p

Ток будет одинаковый на все группы, т.е, если ток нагрузки от сборки 10S6P 22A, то на каждые 6P будет по 22А т.к ток во всей цепи одинаковый, соответствено 22/6=3,6А на один элемент в вашей новой сборке.

[tmiaer]

Напряжения на ячейках 3.8-4.0, только на одной новой 4.2в

Тогда без бмс её заряжать вообще противопоказано. При общем 42 на некоторых ячейках будет 4.4, если не выше.

[Александр61]

Тогда без бмс её заряжать вообще противопоказано. При общем 42 на некоторых ячейках будет 4.4, если не выше.

Ну а попытаться выровнять баланс, заряжая каждую в отдельности?

[tmiaer]

[user]Александр61[/user], можно и нужно

[Lorgenom]

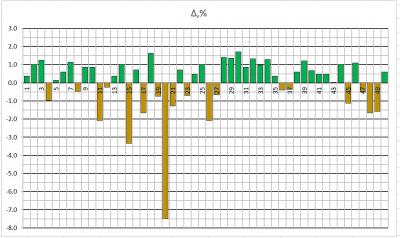

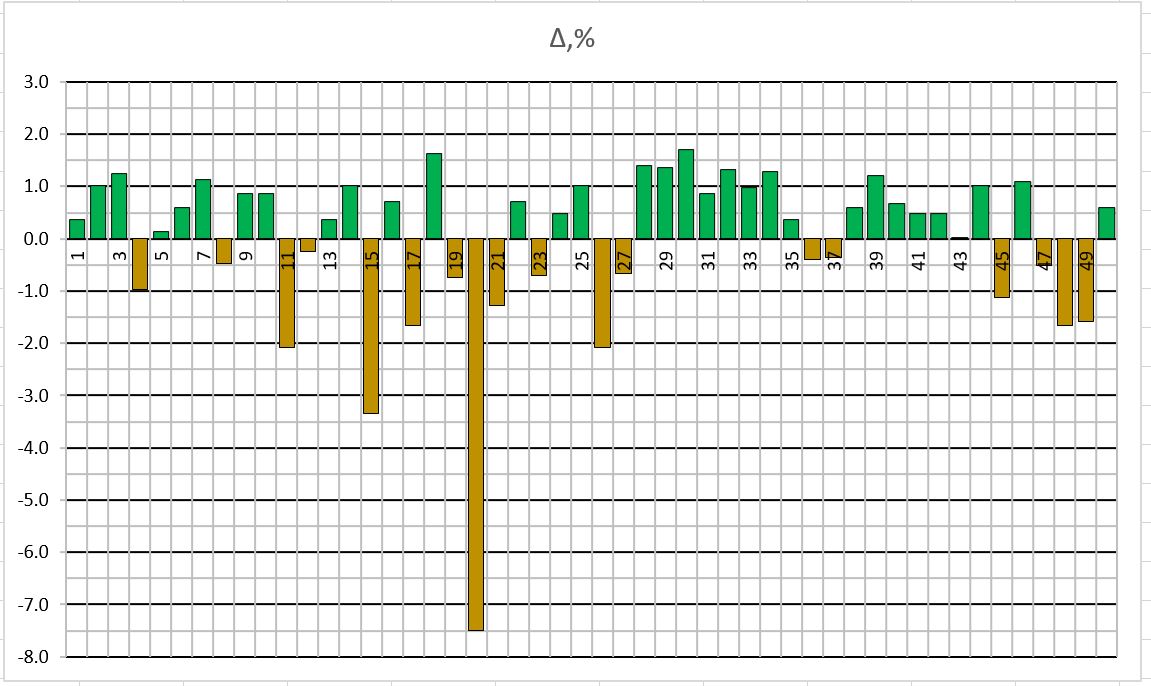

Заверши проверку всех 50 штук Liitokala HG2. Средняя емкость всех 50 шт. получилась 2620 мАч. Разброс емкости в процентах от средней, если интересно, на картинки ниже. т.е. например для 20 аккума 2620*0,925 =2423,5 мАч.

Спойлер

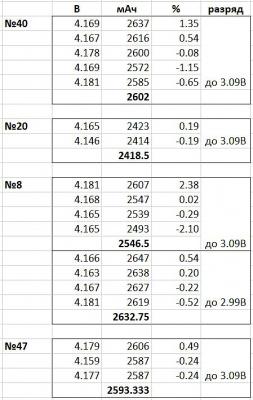

по совету [user]tmiaer[/user], сделал случайную повторную проверку нескольких элементов. Честно говоря результатом сильно огорчен.

Спойлер

Повторяемость результатов получается в районе +-2%, в принципе все результаты, кроме 20 аккума, находятся в пределах погрешности и фиг его знает как их теперь компоновать.  Но больше всего расстраивает то, что значение в таблице указаны в хронологическом порядке. То есть каждое последующее измерение получалось меньше предыдущего, а не случайный разброс от среднего значения. И это прослеживается в каждой перепроверенной банке... Для банки №8 за 4 цикла заряд/разряд разница между 1 и 4 измерением -4,5% ёмкости... да кстати, падение напряжения при подключении нагрузки 3.75 Ом - 0,2-0,22В
В общем фиг его знает что делать, собирать на том что есть..

[Lorgenom]

Для банки №8 за 4 цикла заряд/разряд разница между 1 и 4 измерением -4,5% ёмкости..

маленько наврал, я же ее еще пару раз до 2,99В гонял
загнал еще раз 8 банку, буду разряжать до 3,09В, если получиться меньше 2493 мАч то точно габелла

результат 2481...

[tmiaer]

[user]Lorgenom[/user], ну литокала, что с неё взять.

[Lorgenom]

может это результат какого нибудь дисбаланса, не правильной зарядки, или их как то надо раскачивать? мое З/У выдает 4,2В 0,75А, по факту я промерял каждую банку после зарядки напряжение на них было 4,184-4,16В. как считаете, есть ли смысл купить зарядное устройство типа Liitokala (пропади она пропадом) lii-260 / 300 или 500? может ли это что то поменять?

[ASCC]

У меня Lii-500. Заряд заканчивает на 4,210-4,213 Вольт (ЗУ показывает ровно 4,20). Через минуту-две после окончания заряда напряжение на банке снижается примерно до 4,18-4,19 Вольт.
Т.е. чтобы понять до какого напряжения ЗУ заряжает - нужно поймать момент окончания заряда и в этот момент измерить напряжение точным вольтметром. Плюс ко всему из моего опыта одна и та же модель ЗУ имеет разброс напряжения окончания заряда от 4,18 до 4,23 Вольт от экземпляра к экземпляру.

[Александр61]

Полторы недели выравнивал напряжение на всех ячейках, разброс получился 4.15-4.18, дозарядил до отключения з/у, на выходе получил 42.3. Разрядил до срабатывания бмс, (34.7в). Начал зарядку штатным з/у, после 40в снова начался нагрев тех же ячеек(40-50 град.), подключил другое, без кулера, (оба 2-х амперные), нагрев значительно снизился, но зарядка по прежнему закончилась на 41.5в. Вообщем думаю,- ну её нахрен, буду держать как внешнюю, хоть нагрев можно будет контролировать, а то подключишь внутри деки, а она возьмет и загорится. А может всё таки бмс глючит, ведь без неё ничего не грелось.

[Lorgenom]

У меня Lii-500. Заряд заканчивает на 4,210-4,213 Вольт (ЗУ показывает ровно 4,20). Через минуту-две после окончания заряда напряжение на банке снижается примерно до 4,18-4,19 Вольт.
Т.е. чтобы понять до какого напряжения ЗУ заряжает - нужно поймать момент окончания заряда и в этот момент измерить напряжение точным вольтметром. Плюс ко всему из моего опыта одна и та же модель ЗУ имеет разброс напряжения окончания заряда от 4,18 до 4,23 Вольт от экземпляра к экземпляру.

Большинство тестов я проводил на работе, зарядник и разрядная плата в моем случае это 2 разных устройства и время заряда и разряда у них не совпадало, в результате получался сдвиг по времени.  Какие то аккумуляторы я вставлял практически сразу из зарядника, а какие то на следующий день. Ни разу не видел
что бы напряжение на аккумуляторе превысило 4.2В  Измерение начального напряжения всегда проводил мультиметром, измеряет до 3 знака, погрешность не знаю. Наверное, главной причиной почему я выбрал "платку" вместо "умного" зарядника это возможность в ручную устанавливать до какого напряжения будет происходить разряд при тесте емкости. На сколько я знаю зарядники liitokala серии lii при тесте емкости высаживают аккумулятор до 2,5В, по сути глубокий разряд. Не вредно ли это?
