Создание прошивки/платы дисплейного модуля Kugoo S2/S3/F3/Aovo.

[Sonar]

...градусник аккума,...

не сразу догадался, что вы имели ввиду

Думаю добавлю настройку отдельным пунктом в сервисном меню, где его значение (0, 1, 2...) будет указывать на то, что должна показывать эта сегментная шкала (вольты, расход или ещё что-то).

это вообще, кмк - анрил. а вот приблизительно, введя условное значение полной емкости и периодически его корректируя...
имхо.

Да, приблизительное отображение остатка ёмкости в цифрах я сделаю, добавив в настройки меню ещё один пункт с корректирующим коэффециентом ёмкости по току потребления. То есть чем больше ток потребления - тем быстрее "высасываются" a/h (W/h).
Добавлено 31 Июл 2018 в 15:58

Их бы умножить на текущее напряжение да разделить на скорость текущую и вывести бы тоже на "втором" дисплее или вообще вместо мАч. Реализуемо ?

Конечно можно Главное потом это как-то всё проверить на точность показаний.

[vip69]

потом это как-то всё проверить на точность показаний

ну так это же будет просто произведение - ток * напряжение = мощность. текущая, моментальная.

[Sonar]

[user]vip69[/user], есть ещё такой параметр, как расход Вт/ч/км Я так понял, что [user]inetchik[/user] говорит про него.
В любом случае над расчётами можно будет ещё подумать. Математика - это уже на закуску, благо место в контроллере ещё есть

[vip69]

Математика - это уже на закуску, благо место в контроллере ещё есть

ага, знаю я это место... оно имеет свойство внезапно заканчиваться
ps и, наверное это просьба к рассмотрению - все таки, может стоит рассмотреть (такая вот тавтология) прикручивание к вашей схеме/софту какого нибудь гражданского индикатора? который можно прикупить задешево отдельно. ну не каждый решится разломать ради табло дорогостоящий рабочий дисплей. имхо.

в идеале - какой нибудь дисплей матричный типа ардуиновского за 2-3 бакса. такое, универсальное решение. пусть он будет может похуже читаемым на солнце (хотя он тоже чб и, вероятно будет не так уж и плох), и пусть он не идеально в штатное окно вписывается, но за стоимость его... ему можно будет простить многое. имхо.

PS а на самом дисплее от куги есть какая нибудь маркировка? может пошукать его в китае?

[inwin]

[user]vip69[/user],

вот тут, кмк - вообще очень туго, потому что он (бк) на знает, какие будут дальнейшие километры - тапка в пол на затяжном подъеме или накатом с длиннющей горки.

есть моментальный расход это амперы
есть средний расход.
все как на машине.
реализация следующая: газ до упора показывает 20 км, газ на половину показывает 25 км.  алгоритм просчитывает сколько осталось вт/ч и скакой скоростью двигается сейчас самокатчик.

какого нибудь гражданского индикатора?

уже реализовано [user]mit[/user]
вы про такой прибор ?
https://electrotransport.ru/index.php?topic=35504.msg1201150#msg1201150
но там какие-то перезагрузки были. не помню удалось ли устранить не исправность.


Добавлено 31 Июл 2018 в 17:38
[user]Sonar[/user], можно ли как-нибудь часы реализовать на экране там где время текущей поездки отображается?

[inetchik]

...Вт/ч/км.... Я так понял...

Да, да, да.

Про сверку: жпс в телефоне, полагаю, есть. Остальное в ЛС.

[vip69]

уже реализовано  mit
вы про такой прибор ?

не, там просто ваттметр прикрутили в дополнение. а я про этот новый дисплейный модуль с доп функционалом, но на доступном дисплее. а тут - придется ломать имеющийся дорогостоящиий стоковый. или искать донора, что маловероятно. или искать - где раздобыть дисплей такой.

[inetchik]

[user]vip69[/user], надо новую крышку колхозить, кмк, чтоб выпаяв дисплей, посадить его на раз"ем.
И тогда, над стоковой фарой, появится место для пары (м-к, акб) термометров по "два" бакса.

[vip69]

надо новую крышку колхозить, кмк,

кмк, это меньшее зло, чем разворотить дорогостоящий модуль, если он рабочий (3,5тр)...
а сделать накладку под новый дисплей - это меньшее из зол.

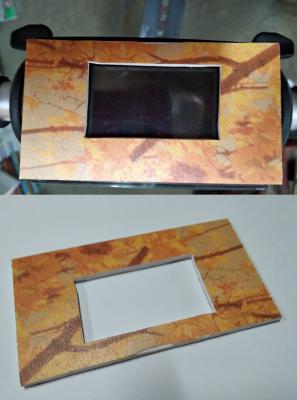

вот, например - 2мин трудов

Спойлер

это я к тому, что доколхозить крышку-накладку гораздо проще и дешевле, чем портить хорошую рабочую вещь.
меня бы устроил любой вариант дисплея - хоть строчно матричный, типа 1604 (16 знаков х 4 строки), хоть просто матричный - 128х64, мелкий. главное - функционал. по хорошему, во время езды актуально только скорость и напряжение (если много сразу не помещается), а остальное - можно при стоянке переключать кнопочкой по кругу. а тронулся - и опять на экране скорость и напряжение (и может полоска с более-менее реальным остатком батареи).
на самом деле - это можно продумать отдельно. поискать варианты...
имхо.

[Sonar]

[user]vip69[/user], другой индикатор - не проблема при условии, что он будет управляться максимум по трём пинам (I2C, SPI) и не будет цветным. На цветной попросту не хватит памяти микроконтроллера. У меня даже была идея сделать светодиодный дисплей, например на таких индикаторах https://static.chipdip.ru/lib/168/DOC000168964.jpg
но из-за их высокой цены, неимоверном энергопотреблении и ужасной читаемости на солнце - пришлось отказаться.

PS а на самом дисплее от куги есть какая нибудь маркировка? может пошукать его в китае?

Попробуйте, поищите. Может быть вы найдёте. Я немного поискал, но безрезультатно.


Поездил сегодня и понял, что всё-таки между потреблением в 1 и 1,9 ампера слишком большая разница, которую "проглатывает" контроллер МК. Разница в насчитанных mA/h может быть почти в 2 раза!, если ездить на малых токах. Буду думать...

[Sonar]

Sonar, можно ли как-нибудь часы реализовать на экране там где время текущей поездки отображается?

К сожалению не получится. В контроллере нет RTC (часов реального времени). У меня была идея поместить на плате отдельную микросхему RTC, но для неё не осталось свободных пинов у микроконтроллера.

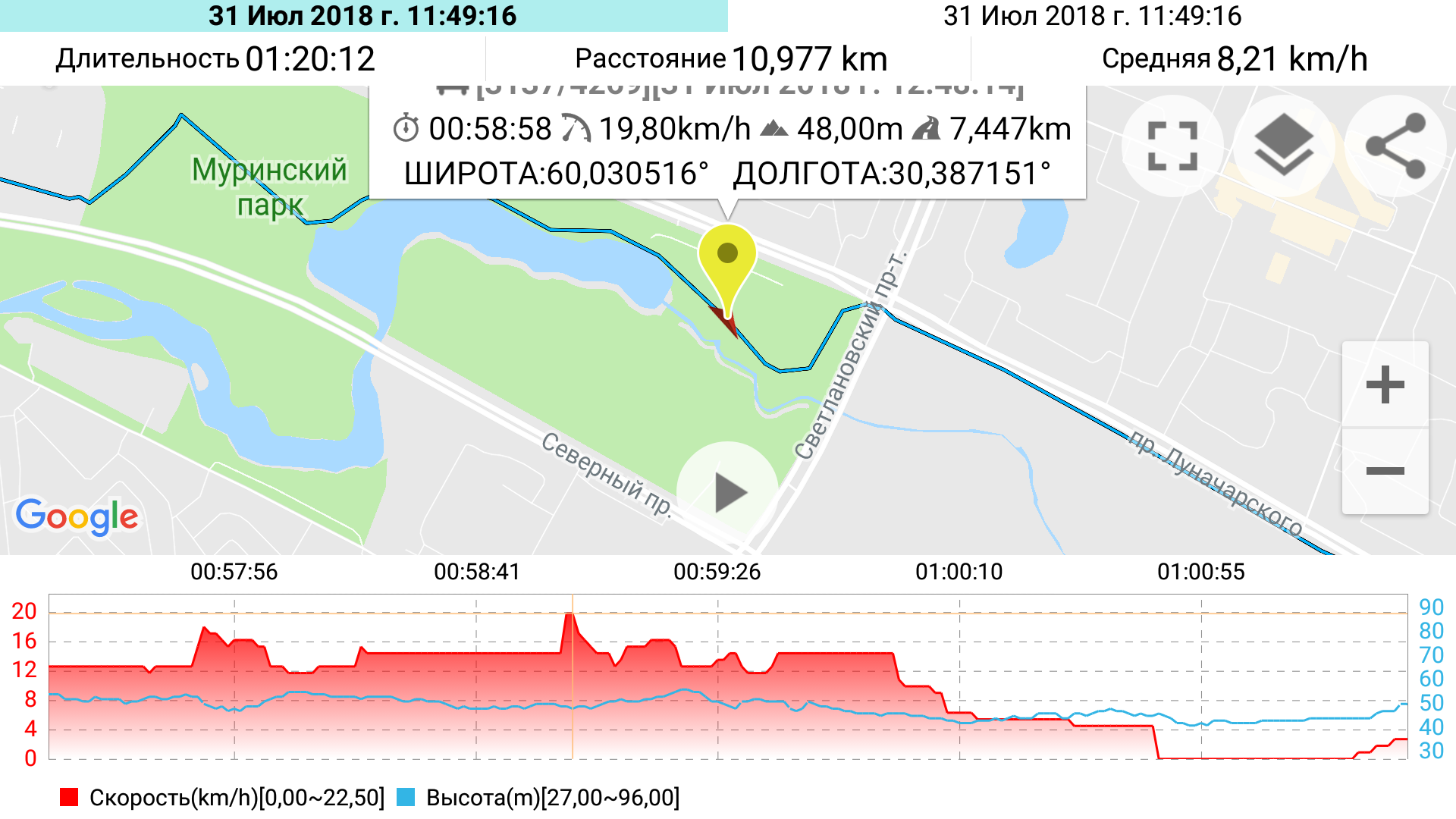

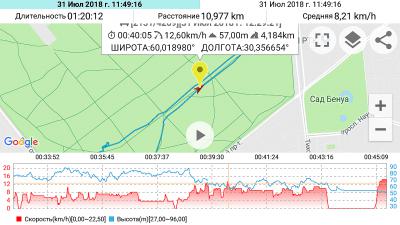

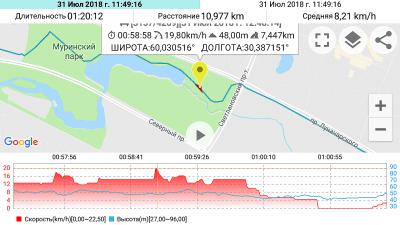

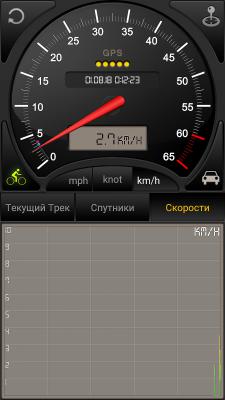

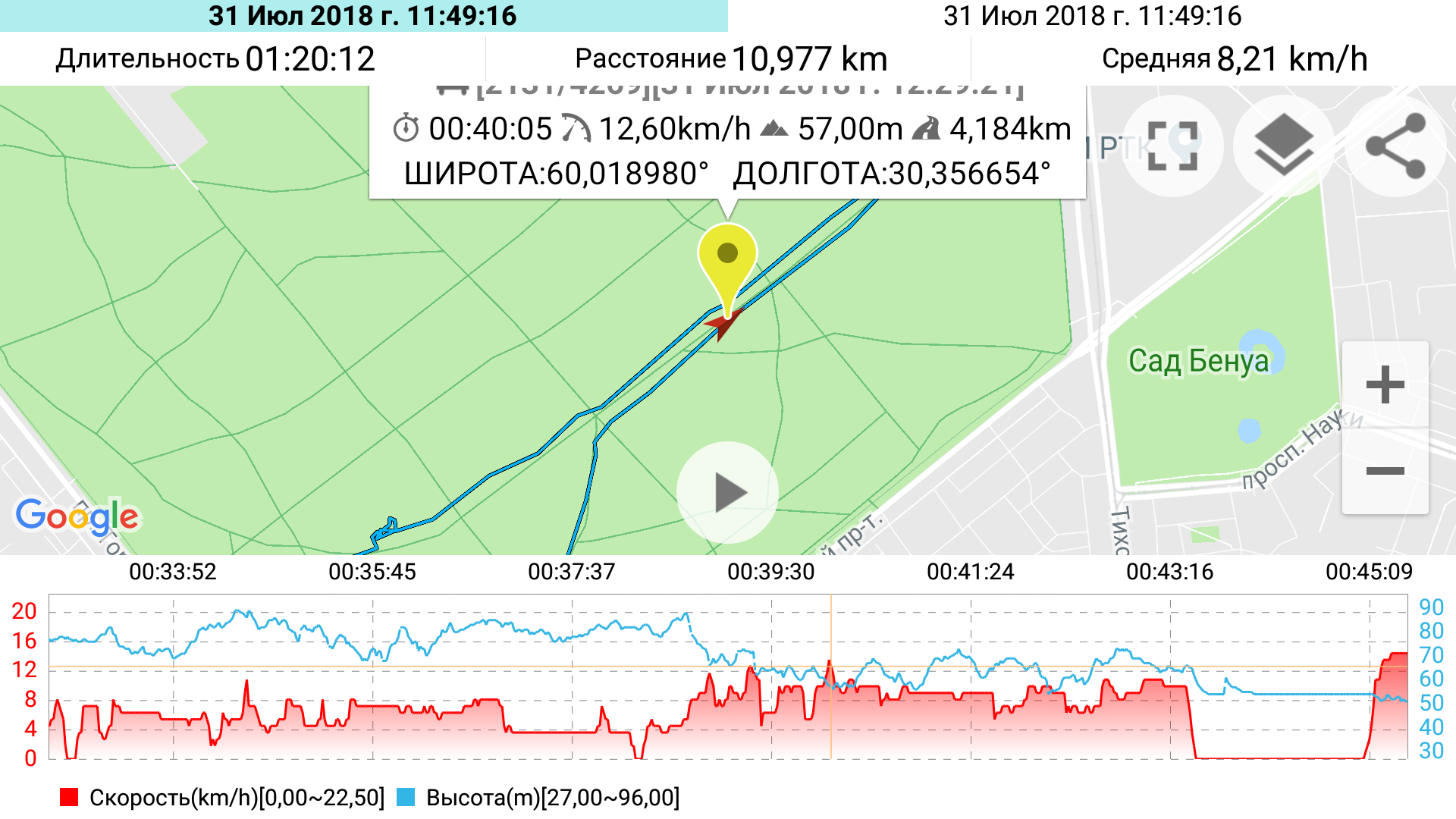

жпс в телефоне, полагаю, есть.

Есть, но не работает

[inetchik]

Буду думать

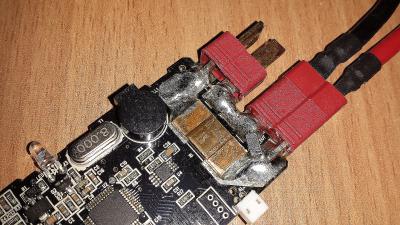

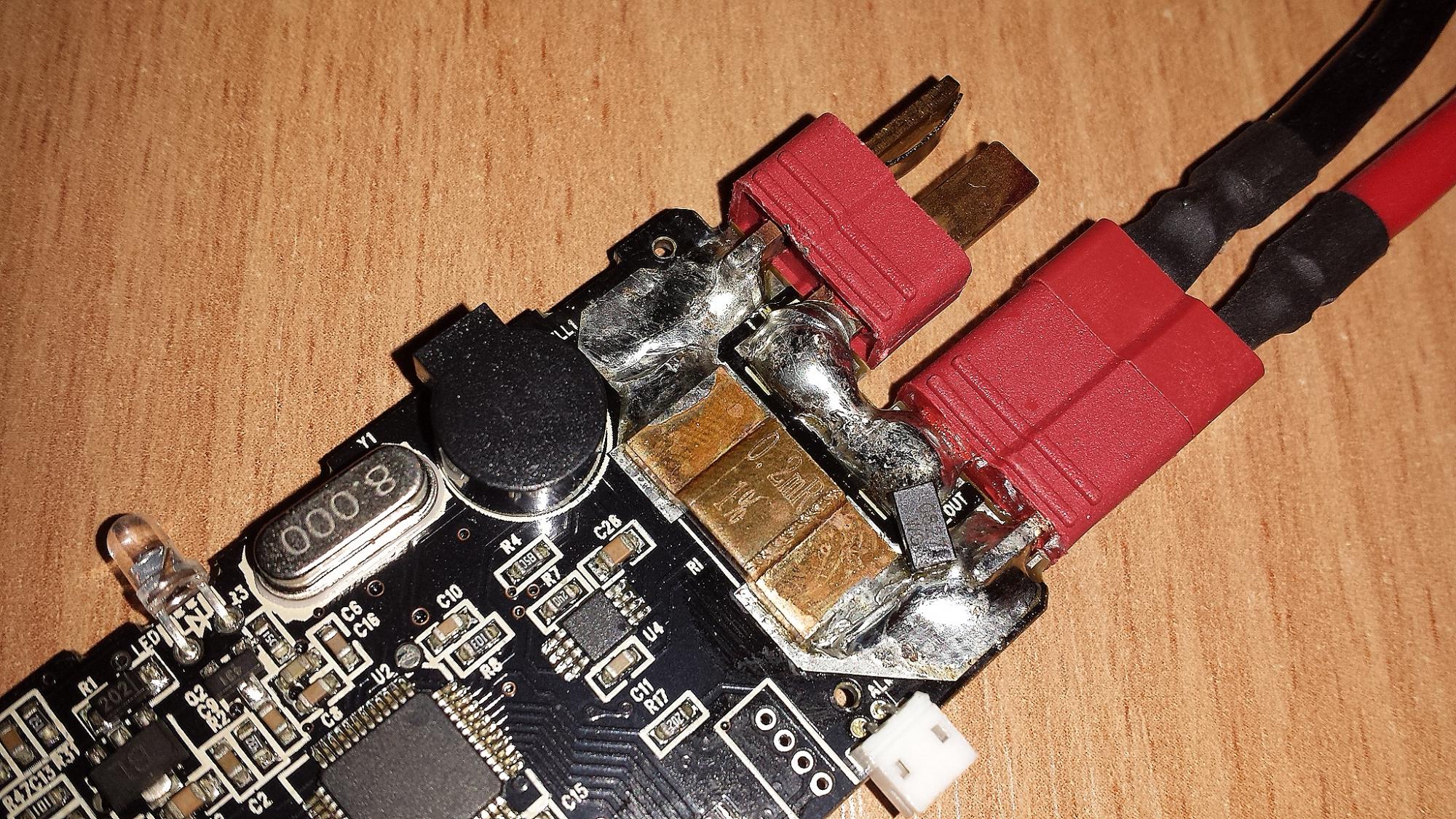

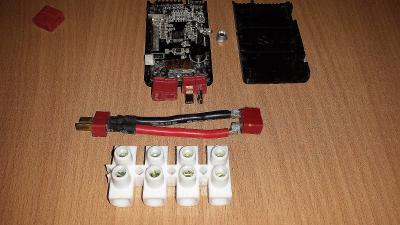

Шунт в контроллере м-к сменить на 50 мОм.

[Sonar]

[user]inetchik[/user], мы выйдем из этого положения несколько иным путём Решено к значению тока прибавлять 0,5.

[inwin]

[user]Sonar[/user],
[user]vip69[/user], давал ссылку на экранчик от куги на тему 2013 года. этому экрану уже 5 лет.
500 р. в китае стоит. вот наводка
https://item.taobao.com/item.htm?spm=2013.1.20141002.5.1e3485595nRXJm&scm=1007.10009.70205.100200300000001&id=528706540530&pvid=a679ee3f-bb12-4580-a226-f83f981dd166

[vip69]

не проблема при условии, что он будет управляться максимум по трём пинам (I2C, SPI) и не будет цветным

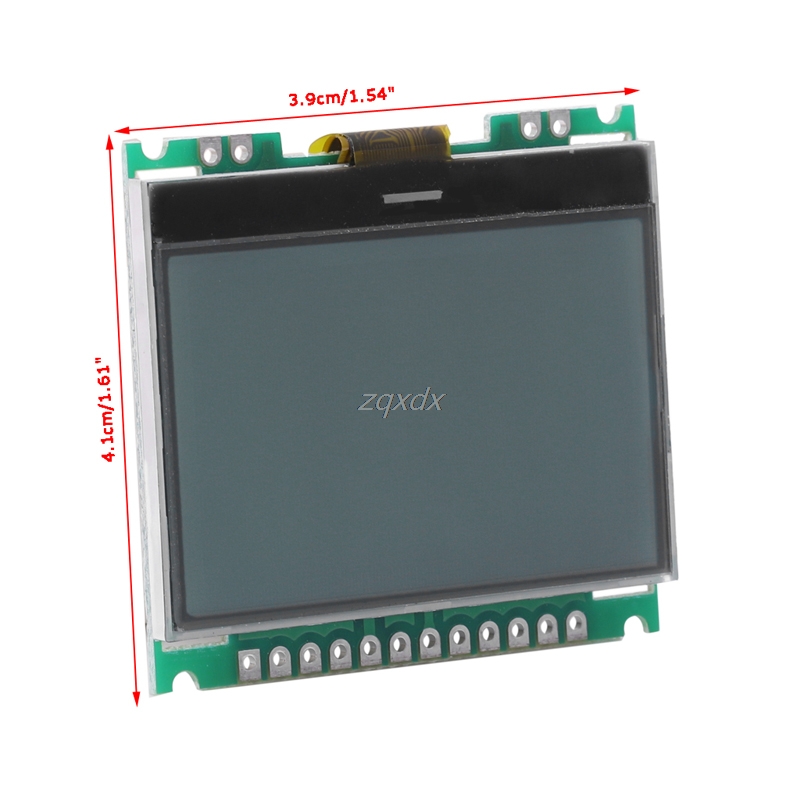

https://ru.aliexpress.com/item/12864-128X64-Serial-SPI-Graphic-COG-LCD-Module-Display-Screen-Build-in-LCM-R179T-Drop-Shipping/32810476524.html

вот типа такого имел ввиду. а если их 2 можно рядом...
просто, чтобы он не остался в единственном экземпляре - надо использовать что то доступное для повторения.
а если вообще для повторения дома - плату под лут и обычную комплектуху (не смд) по максимуму. ну или самому изготавливать целиком, но это ж тоже денег будет стоить. задаром то неинтересно делать, без "гешефта"
Добавлено 31 Июль 2018 в 23:02

давал ссылку на экранчик от куги на тему 2013 года

да, эта тема есть тут. но там целиком модуль, законченный.
а найти бы только сам жк дисплей. или подобный-похожий. и чтобы можно его было купить на али без мучений (посредников) с тао.

[vip69]

кстати, если уж переделывать - то я бы вообще уменьшил ширину этой коробки (под более узкий дисплей), по типу как у "родителя", сдвинул чуть курки ближе, а на трубах бы освободилось бы немного места, чтобы одеть снаружи курков колечки "стопорные" чтобы курки не соскакивали или типа звонок можно поставить, может ручку тормоза (я себе надеюсь сделать задний) и т.п.

[inetchik]

[user]vip69[/user], есть интереснее сигнализация (индикация) перегрева, придуманная не мной: вибромотор в ручке (руле), срабатывающий при превышении заданной температуры.

[user]Sonar[/user].

Спойлер

[vip69]

вибромотор в ручке (руле), срабатывающий при превышении заданной температуры

мысля интересная! но я бы так включение круиза ощущал. короткое вибро - значит включился круиз. частое многократное - значит температура повысилась.
